Схема 3. Чередование двух насосов по времени с АВР

Схема 3. Чередование двух насосов по времени с АВР

Для управления насосами используется преобразователь частоты EMD-PUMP совместно с аналоговым датчиком давления PTE5000C с выходным сигналом 4…20 мА. Мощность электродвигателей насосов может быть от 2,2 до 350 кВт.

EMD-PUMP работает в режиме поддержания давления и регулирует частоту вращения подключенного к нему насоса. В этом режиме в работе всегда находится только один из насосов. Для равномерного износа обоих агрегатов осуществляется чередование в соответствии с заданным пользователем интервалом времени. При этом, за счет автоматического ввода резерва, обеспечивается бесперебойная работа насосной установки, даже при выходе одного из насосов из строя.

В данном примере используется преобразователь частоты мощностью 5,5 кВт, датчик давления с диапазоном измерения 0…10 бар.

Схема подключения

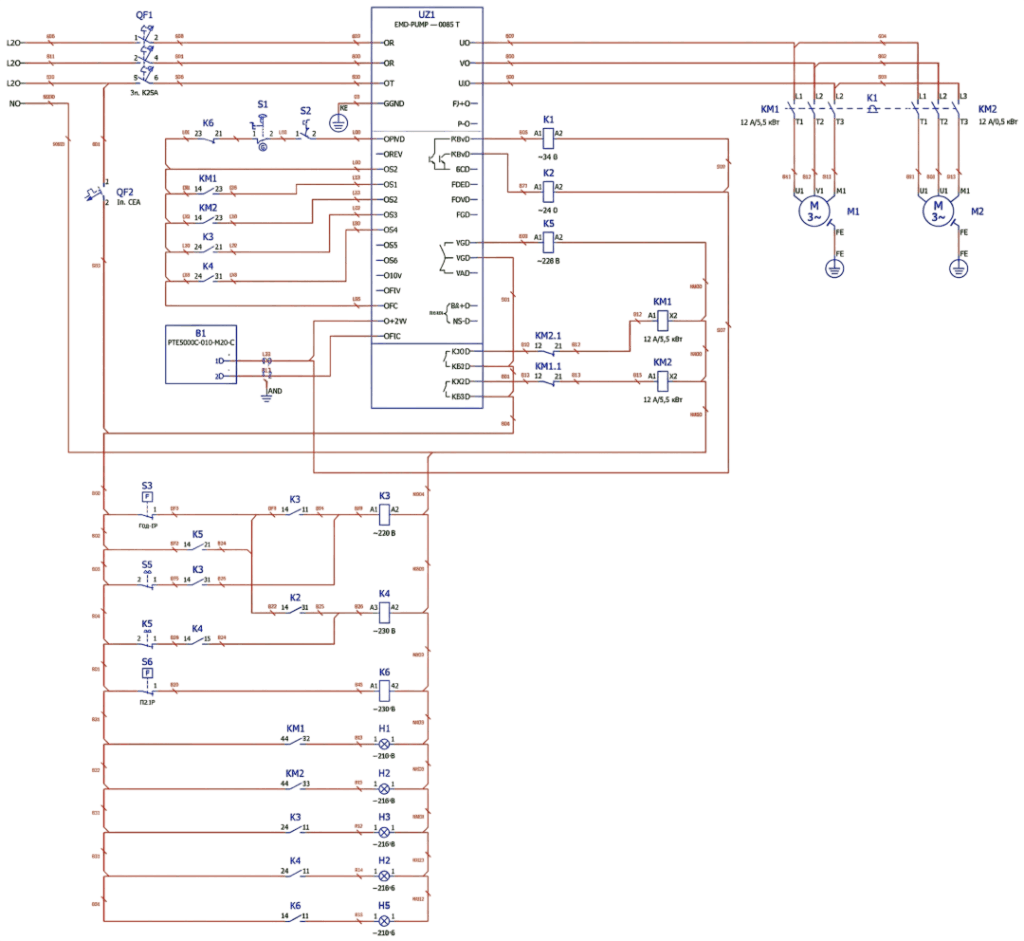

Рисунок 1 - Подключение ПЧ ELHART серии EMD-PUMP по Схеме 3 Рисунок 1 - Подключение ПЧ ELHART серии EMD-PUMP по Схеме 3
Внимание

Для использования встроенного блока питания =24 В необходимо объединить «общий вывод для аналоговых сигналов - FC» и «общий вывод для дискретных сигналов - SC» с помощью перемычки, как это показано на Рисунке 1.

Список используемого оборудования

Условное обозначение на схеме Артикул Описание Кол-во
EMD-PUMP - 0055 T * UZ1 EMD-PUMP - 0055 T * Преобразователь частоты ELHART, насосная серия (5,5 кВт, 12,5А, 380В, встроенный ПИД-регулятор, каскадный режим, график уставок, поддержание диф. давления, съемный пульт, RS-485 Modbus RTU), серия EMD-PUMP для насосов и вентиляторов 1
PTE5000C-010-М20-С B1 PTE5000C-010-М20-С * Датчик давления 0…10 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20 … +100 °С 1
ACU-3.012.230 KM1…KM2 ACU-3.012.230 Контактор стандартный с увел. ресурсом АС3, ном. ток 12 А/5,5 кВт, доп. контакты 1НО+1НЗ, катушка ~230В, размер 1, монтаж на DIN-рейку 2
AC-CB22 KM1.1, KM2.1 AC-CB22 Доп. контакт для контактора (серий ACS, ACU, ACP), 2НО+2НЗ, ном. ток 1,6/0,95А, ~230/400В 2
AC-MB1 К1 AC-MB1 Механическая блокировка (для контакторов серий ACU/ACS с размерами 1, 2) 1
CA-2.12.D024.000 K1, K2 CA-2.12.D024.000 Реле промежуточное компактное с 2-мя переключающими контактами, =24В, 10А 2
С-ST1-M1 K1, K2, К5, К6 С-ST1-M1 Колодка для промежуточных реле серии CA, с 1-м и 2-я переключающими контактами, 10А 4
SA-4.05.A230.111 K3, K4 SA-4.05.A230.111 Реле промежуточное с 4-мя переключающими контактами, ~230В, 5А, мех. индикатор, тестовая кнопка, LED индикатор, защитная RC-цепочка 2
S-ST1-M2 K3, K4 S-ST1-M2 Колодка для промежуточных реле серии SA, с 4-мя переключающими контактами, 7А, трехъярусная 2
CA-2.12.A230.000 К5, К6 CA-2.12.A230.000 Реле промежуточное компактное с 2-мя переключающими контактами, ~230В, 10А 2
B200EE S1 B200EE Аварийная кнопка с желт. "STOP" "Грибок" d=40мм с фикс. и возвратом поворотом (1НЗ) 1
Блоки оперативных параметров S2 CP100S20 Переключатель 0-1 с фикс. 1НО IP65 1
РДД-2Р-0,2МПа-G1/4 S3 РДД-2Р-0,2МПа-G1/4 Реле дифференц. давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс=5 бар, (-10…+110 °С), G1/4, 8А 1
CP200DK S4, S5 CP200DK Кнопка красная 1НЗ IP65 2
РД-2Р-0,6МПа-G1/4 S6 РД-2Р-0,6МПа-G1/4 Реле давления (-0,7…6 бар) Реле давления, диф.=0,6…4 бар, Рмакс=16 бар, (-10…+110С), G1/4, 8А 1
BLS10-ADDS-230-K06 H1, H2 BLS10-ADDS-230-K06 Лампа (LED) сигнал. матрица d22мм, зеленый 230В 2
BLS10-ADDS-230-K04 H3, H4 BLS10-ADDS-230-K04 Лампа (LED) сигнал. матрица d22мм, красный 230В 2
BLS10-ADDS-230-K05 H5 BLS10-ADDS-230-K05 Лампа (LED) сигнал. матрица d22мм, желтый 230В 1
ТМ-510Р.00 (0- 0,6МПа) М20х1,5.1,5.M2 - ТМ-510Р.00 (0- 0,6МПа) М20х1,5.1,5.M2 Манометр технический ТМ-510Р М2 (тех), d=100мм, (0- 0,6МПа), М20х1,5, кл.1,5 1
Монтажный комплект для датчика давления, манометра и реле давления
00000006782 - 00000006782 Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120 °С 2
00000006160 - 00000006160 Кран трехходовой м/м, G1/2 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120 °С 3
№4 БП-КР-40-G1/2 - №4 БП-КР-40-G1/2 Бобышка приварная (штуцер приварной под кран для манометра, высота 40мм, G1/2 наружная, d=21мм) 5
МО 12 08 14 - МО 12 08 14 Фитинг прямой, под медные трубки, 8 мм х1/4" 2
00000024802 - 00000024802 Переходник манометрический внутр. G1/4- наруж. G 1/2 3
Блоки оперативных параметров - 00000025172 Прокладка паронитовая G1/2, M20X1,5 9

* - модификация определяется при заказе.

Параметры настройки

Настройки для v2.0
Код параметра Параметр Описание Значение
F1.17 Установка заводских параметров Установить заводские параметры 8
F0.00 Параметр, отображаемый на дисплее после подачи питания Совместное отображение значений уставки (H) и обратной связи (P) ПИД-регулятора 12
F1.02 Источник команд управления Многофункциональные дискретные входы 1
F1.03 Блокировка кнопки “STOP” на пульте управления Кнопка активна 1
F1.04 Блокировка вращения назад Вращение назад запрещено 0
F1.05 Максимальная выходная частота (F1.06)…400,00 Гц, шаг 0,01 Гц 50.00 *
F1.06 Минимальная выходная частота 0,00…(F1.05) Гц, шаг 0,01 Гц 25.00 *
F1.07 Время ускорения 0…6000,0 сек, шаг 0,1 сек *
F1.08 Время замедления 0…6000,0 сек, шаг 0,1 сек *
F2.01 Способ остановки двигателя Остановка на выбеге 1
F2.09 Номинальное напряжение электродвигателя 0…500,0 В 380.0 **
F2.10 Номинальный ток двигателя 0…номинальный ток ПЧ, шаг 0,1 А *
F2.15 Номинальная частота напряжения питания электродвигателя 0…400,00 Гц 50 *
F3.03 Минимальный ток на входе FIC 0,00…(F3.04) мА, шаг 0,1 мА 4.0
F3.04 Максимальный ток на входе FIC (F3.03)0…20,0 мА, шаг 0,1 мА 20.0
F3.15 Многофункциональный дискретный вход FWD Вращение в прямом направлении 6
F3.17 Многофункциональный дискретный вход S1 Запуск таймера 1 21
F3.18 Многофункциональный дискретный вход S2 Запуск таймера 2 22
F3.19 Многофункциональный дискретный вход S3 Блокировка работы двигателя 1 51
F3.20 Многофункциональный дискретный вход S4 Блокировка работы двигателя 2 52
F3.23 Многофункциональный транзисторный выход M01 Значение уставки таймера 1 достигнуто 10
F3.24 Многофункциональный транзисторный выход М02 Значение уставки таймера 2 достигнуто 11
F3.25 Многофункциональный релейный выход YA, YB, YC Авария 3
F4.09 Ограничение тока при ускорении 0…200% от значения параметра F2.10, шаг 1% 110 *
F4.16 Автостарт после подачи питания 0: Запрещен
1: Разрешен 		*
F4.20 Количество автостартов после аварии 0…5 1
F4.21 Задержка перед автостартом после аварии 0…25,0 сек 10
F4.22 Реакция на превышение тока Активна всегда: при превышении тока ПЧ отключается 3
F4.23 Уровень превышения тока 0…200% от номинального тока двигателя (F2.10), шаг 1% 120
F4.24 Время обнаружения превышения тока 0…9,0 (значение умножается на 200 мсек) 9.0
F4.27 Уставка таймера 1 0…999,9 сек, шаг 0,1 сек *
F4.28 Уставка таймера 2 0…999,9 сек, шаг 0,1 сек *
F6.00 Включение ПИД-регулятора Включен 1
F6.01 Тип обратной связи ПИД-регулятора Отрицательная обратная связь 0
F6.02 Источник задания уставки ПИД-регулятора Энкодер на пульте управления ПЧ 3
F6.03 Источник обратной связи ПИД-регулятора Аналоговый сигнал на входе FIC 1
F6.13 Уровень выхода из спящего режима 0…200,0%, шаг 0,1% 90.0
F6.14 Диапазон задания уставки ПИД-регулятора 0…99,99, шаг 1 10.00 *
F6.15 Кол-во разрядов после точки при отображении на дисплее 0…4, шаг 1 4 *
F6.16 Кол-во разрядов после точки при отображении на дисплее 0…4 2 *
F6.20 Релейный выход КА1, КВ1 Двигатель 1 работает от ПЧ 2
F6.21 Релейный выход КА2, КВ2 Двигатель 2 работает от ПЧ 4
F6.22 Релейный выход КА3, КВ3 Не используется 0
F6.23 Релейный выход КА4, КВ4 Не используется 0
F6.24 Релейный выход КА5, КВ5 Не используется 0
F6.25 Релейный выход КА6, КВ6 Не используется 0
F6.26 Релейный выход КА7, КВ7 Не используется 0
F6.27 Релейный выход КА8, КВ8 Не используется 0
F6.28 Установка времени, секунды 0…60 с *
F6.29 Установка времени, минуты 0…60 мин *
F6.30 Установка времени, часы 0…24 час *
F6.31 Установка времени, дни 0…31 день *
F6.32 Установка времени, месяцы 0…12 мес *
F6.33 Установка времени, год 0…99 год *
F6.34 Режим работы двигателя 1 Работа от преобразователя частоты 1
F6.35 Режим работы двигателя 2 Работа от преобразователя частоты 1
F6.36 Режим работы двигателя 3 Не используется 0
F6.37 Режим работы двигателя 4 Не используется 0
F6.38 Режим работы двигателя 5 Не используется 0
F6.39 Режим работы двигателя 6 Не используется 0
F6.40 Режим работы двигателя 7 Не используется 0
F6.43 Время задержки включения следующего двигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.47 Время задержки отключения следующего двигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.49 Задержка перед запуском двигателя после подключения к ПЧ 0…10,0 сек, шаг 0,1 сек *
F6.51 Время чередования двигателей 0…65535 мин, шаг 1 мин 1440 *
F6.68 Возможность ухода в спящий режим Активна 255
F6.69 Допустимое отклонение сигнала обратной связи от уставки для перехода в спящий режим 0…25%, шаг 0,1% 5.0 *
F6.77 Отслеживание обрыва датчика ОС ПИД-регулятора Остановка электродвигателя с ручным сбросом аварии 2
F6.78 Нижний уровень сигнала ОС 0…10,00 В, шаг 0,01 В (4 мА соответствуют 1,0 В, 20 мА соответствует 5,0 В) 1.0
F6.79 Время задержки аварии по обрыву сигнала на аналоговом входе FIC 0…25,0 сек , шаг 0,1 сек 25.0
F6.93 Режим каскадного управления насосами Включен 1
F1.18 Блокировка изменения параметров 0: Блокировка не установлена
1: Блокировка установлена 		*
Настройки для v1.x
Код параметра Параметр Описание Значение
F1.17 Установка заводских параметров Установить заводские параметры 8
F1.02 Источник команд управления Многофункциональные дискретные входы 1
F1.04 Блокировка вращения назад Вращение назад запрещено 0
F1.05 Максимальная выходная частота (F1.06)…400,00 Гц, шаг 0,01 Гц 50.00 *
F1.06 Минимальная выходная частота 0,00…(F1.05) Гц, шаг 0,01 Гц 25.00 *
F1.07 Время ускорения 0…6000,0 сек, шаг 0,1 сек 10.0 *
F1.08 Время замедления 0…6000,0 сек, шаг 0,1 сек 10.0 *
F2.01 Способ остановки двигателя 0: Остановка с замедлением
1: Остановка на выбеге 		*
F2.10 Номинальный ток двигателя 0…номинальный ток ПЧ, шаг 0,1 А *
F3.15 Многофункциональный дискретный вход FWD Вращение в прямом направлении 6
F3.17 Многофункциональный дискретный вход S1 Запуск таймера 1 21
F3.18 Многофункциональный дискретный вход S2 Запуск таймера 2 22
F3.19 Многофункциональный дискретный вход S3 Блокировка работы двигателя 1 27
F3.20 Многофункциональный дискретный вход S4 Блокировка работы двигателя 2 28
F3.23 Многофункциональный транзисторный выход М01 Значение уставки таймера 1 достигнуто 10
F3.24 Многофункциональный транзисторный выход М02 Значение уставки таймера 2 достигнуто 11
F3.25 Многофункциональный релейный выход YA, YB, YC Авария 3
F4.09 Ограничение тока при ускорении 0…200% от значения параметра F2.10 110*
F4.16 Автостарт после подачи питания 0: Запрещен
1: Разрешен		 110*
F4.17 Задержка автостарта после подачи питания 0…10,0 сек *
F4.20 Количество автостартов после аварии 1 1
F4.21 Задержка перед автостартом после аварии 10 сек 10.0
F4.22 Защита от перегрузки электродвигателя Активна всегда: при обнаружении перегрузки, электродвигатель отключается 3
F4.23 Уровень превышения тока для обнаружения перегрузки электродвигателя 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 120
F4.24 Время до обнаружения перегрузки электродвигателя 0…9,0 (значение умножается на 200 мсек) 9.0
F4.27 Уставка таймера 1 0…10,0 сек, шаг 0,1 сек *
F4.28 Уставка таймера 2 0…100 сек, шаг 1 сек *
F6.00 Включение ПИД-регулятора Включен 1
F6.01 Тип обратной связи ПИД-регулятора Отрицательная обратная связь 0
F6.02 Источник задания уставки ПИД-регулятора Потенциометр на пульте управления ПЧ 3
F6.03 Источник обратной связи ПИД-регулятора Аналоговый сигнал на входе FIC 1
F6.20 Релейный выход КА1, КВ1 Двигатель 1 работает от ПЧ 2
F6.21 Релейный выход КА2, КВ2 Двигатель 2 работает от ПЧ 4
F6.22 Релейный выход КА3, КВ3 Не используется 0
F6.23 Релейный выход КА4, КВ4 Не используется 0
F6.24 Релейный выход КА5, КВ5 Не используется 0
F6.25 Релейный выход КА6, КВ6 Не используется 0
F6.26 Релейный выход КА7, КВ7 Не используется 0
F6.27 Релейный выход КА8, КВ8 Не используется 0
F6.34 Режим работы двигателя 1 Работа от преобразователя частоты 1
F6.35 Режим работы двигателя 2 Работа от преобразователя частоты 1
F6.36 Режим работы двигателя 3 Не используется 0
F6.37 Режим работы двигателя 4 Не используется 0
F6.38 Режим работы двигателя 5 Не используется 0
F6.39 Режим работы двигателя 6 Не используется 0
F6.40 Режим работы двигателя 7 Не используется 0
F6.43 Время задержки включения следующего двигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.49 Задержка перед запуском двигателя после подключения к ПЧ 0…10,0 сек, шаг 0,1 сек *
F6.51 Время чередования двигателей 0…65535 мин, шаг 1 мин *
F6.68 Возможность ухода в спящий режим Активна 255
F6.69 Допустимое отклонение сигнала обратной связи от уставки для перехода в спящий режим 0…25% *
F6.70 Время задержки перехода в спящий режим 0…3600,0 сек, шаг 0,1 сек *
F6.71 Частота перехода в спящий режим 0…(F1.05) Гц *
F6.73 Допустимое отклонение сигнала обратной связи от уставки для выхода из спящего режима 0…25,0% *
F6.74 Время задержки выхода из спящего режима 0…3600,0 сек, шаг 0,1 сек *
F6.76 Отслеживание обрыва сигнала на аналоговом входе FIC Остановка двигателя с ручным сбросом аварии 2
F6.77 Нижний уровень сигнала на входе FIC 3 мА 3.0
F6.78 Время задержки аварии по обрыву сигнала на входе FIC 10 сек 10.0

* - значение параметра задается в соответствии с условиями/требованиями технологического процесса и допустимым режимом работы оборудования.
