Схема 1. Управление одним насосом в режиме поддержания давления

Блоки оперативных параметров

Для управления насосом используется преобразователь частоты EMD-PUMP совместно с аналоговым датчиком давления PTE5000C с выходным сигналом 4…20 мА. Мощность электродвигателя насоса может быть от 2,2 до 350 кВт.

В данном примере используется преобразователь частоты мощностью 5,5 кВт, датчик давления с диапазоном измерения 0…10 бар.

Схема подключения

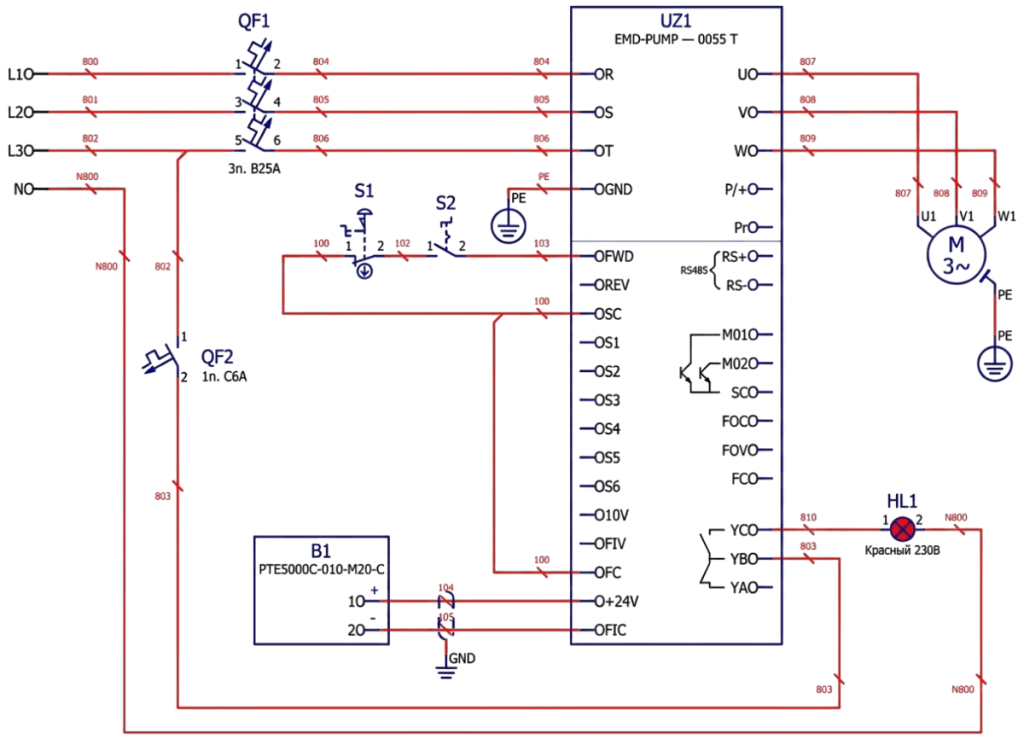

Рисунок 1 - Подключение ПЧ ELHART серии EMD-PUMP по Схеме 1 Рисунок 1 - Подключение ПЧ ELHART серии EMD-PUMP по Схеме 1
Блоки оперативных параметров

Для использования встроенного блока питания =24 В необходимо объединить «общий вывод для аналоговых сигналов - FC» и «общий вывод для дискретных сигналов - SC» с помощью перемычки, как это показано на Рисунке 1.

Список используемого оборудования

Условное обозначение на схеме Артикул Описание Кол-во
EMD-PUMP - 0055 T * UZ1 EMD-PUMP - 0055 T * Преобразователь частоты ELHART, насосная серия (5,5 кВт, 12,5А, 380В, встроенный ПИД-регулятор, каскадный режим, график уставок, поддержание диф. давления, съемный пульт, RS-485 Modbus RTU), серия EMD-PUMP для насосов и вентиляторов 1
PTE5000C-010-М20-С B1 PTE5000C-010-М20-С * Датчик давления 0…10 бар, точность 0,5%, выход 4…20 мА, М20*1,5 наружная резьба, питание 10…30 V DC, -20 … +100 °С 1
B200EE S1 B200EE Аварийная кнопка с желт. "STOP" "Грибок" d=40мм с фикс. и возвратом поворотом (1НЗ) 1
Блоки оперативных параметров S2 CP100S20 Переключатель 0-1 с фикс. 1НО IP65 1
BLS10-ADDS-230-K04 HL1 BLS10-ADDS-230-K04 Лампа (LED) сигнал. матрица d22мм, красный 230В 1
Монтажный комплект для датчика давления
Блоки оперативных параметров - 00000006782 Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120 °С 1
№4 БП-КР-40-G1/2 - №4 БП-КР-40-G1/2 Бобышка приварная (штуцер приварной под кран для манометра, высота 40мм, G1/2 наружная, d=21мм) 1
Блоки оперативных параметров - 00000025172 Прокладка паронитовая G1/2, M20X1,5 1

* - модификация определяется при заказе.

Параметры настройки

Настройки для v2.0
Код параметра Параметр Описание Значение
F1.17 Установка заводских параметров Установить заводские параметры 8
F0.00 Параметр, отображаемый на дисплее после подачи питания Совместное отображение значений уставки (H) и обратной связи (P) ПИД-регулятора 12
F1.02 Источник команд управления Многофункциональные дискретные входы 1
F1.03 Блокировка кнопки “STOP” на пульте управления Кнопка активна 1
F1.04 Блокировка вращения назад Вращение назад запрещено 0
F1.05 Максимальная выходная частота (F1.06)…400,00 Гц, шаг 0,01 Гц 50.00 *
F1.06 Минимальная выходная частота 0,00…(F1.05) Гц, шаг 0,01 Гц 25.00 *
F1.07 Время ускорения 0…6000,0 сек, шаг 0,1 сек *
F1.08 Время замедления 0…6000,0 сек, шаг 0,1 сек *
F2.01 Способ остановки двигателя Остановка на выбеге 1
F2.09 Номинальное напряжение электродвигателя 0…500,0 В 380.0 *
F2.10 Номинальный ток двигателя 0…номинальный ток ПЧ, шаг 0,1 А *
F2.15 Номинальная частота напряжения питания электродвигателя 0…400,0 Гц 50 *
F3.03 Минимальный ток на входе FIC 0,0…(F3.04) мА, шаг 0,1 мА 4.0
F3.04 Максимальный ток на входе FIC (F3.03)…20,0 мА, шаг 0,1 мА 20.0
F3.15 Многофункциональный дискретный вход FWD Вращение в прямом направлении 6
F4.09 Ограничение тока при ускорении 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 110 *
F4.16 Автостарт после подачи питания 0: Запрещен
1: Разрешен 		*
F4.22 Защита от перегрузки электродвигателя Активна всегда: при обнаружении перегрузки, электродвигатель отключается 3
F4.23 Уровень превышения тока для обнаружения перегрузки электродвигателя 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 120
F4.24 Время до обнаружения перегрузки электродвигателя 0…9,0 (значение умножается на 200 мсек) 9.0
F6.00 Включение ПИД-регулятора Включен 1
F6.02 Источник задания уставки ПИД-регулятора Энкодер на пульте управления ПЧ 3
F6.03 Источник обратной связи ПИД-регулятора Аналоговый сигнал на входе FIC 1
F6.13 Уровень выхода из спящего режима 0…200,0%, шаг 0,1% 90.0
F6.14 Диапазон задания уставки ПИД-регулятора 0…99,99, шаг 1 10,00 *
F6.15 Кол-во разрядов после точки при отображении на дисплее 0…4, шаг 1 4 *
F6.16 Кол-во разрядов после точки при отображении на дисплее 0…4 2 *
F6.34 Режим работы электродвигателя 1 Работа от преобразователя частоты 1
F6.35 Режим работы электродвигателя 2 Не используется 0
F6.36 Режим работы электродвигателя 3 Не используется 0
F6.37 Режим работы электродвигателя 4 Не используется 0
F6.38 Режим работы электродвигателя 5 Не используется 0
F6.39 Режим работы электродвигателя 6 Не используется 0
F6.40 Режим работы электродвигателя 7 Не используется 0
F6.43 Время задержки включения следующего электродвигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.47 Время задержки отключения электродвигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.68 Возможность ухода в спящий режим Активна 255
F6.69 Допустимое отклонение сигнала обратной связи от уставки для перехода в спящий режим 0…25,0%, шаг 0,1% 5.0 *
F6.77 Отслеживание обрыва датчика ОС ПИД регулятора Остановка электродвигателя с ручным сбросом аварии 2
F6.78 Нижний уровень сигнала ОС 0…10,00 В, шаг 0,01 В (4 мА соответствуют 1,0 В, 20 мА соответствует 5,0 В) 1.0
F6.79 Время задержки аварии по обрыву сигнала на аналоговом входе FIC 0…25,0 сек , шаг 0,1 сек 25.0
F6.93 Режим каскадного управления насосами Выключен 0

* - значение параметра задается в соответствии с условиями/требованиями технологического процесса и допустимым режимом работы оборудования.

Настройки для v1.x
Код параметра Параметр Описание Значение
F1.17 Установка заводских параметров Установить заводские параметры 8
F1.02 Источник команд управления Многофункциональные дискретные входы 1
F1.04 Блокировка вращения назад Вращение назад запрещено 0
F1.05 Максимальная выходная частота (F1.06)…400,00 Гц, шаг 0,01 Гц 50.00 *
F1.06 Минимальная выходная частота 0,00…(F1.05) Гц, шаг 0,01 Гц 25.00 *
F1.07 Время ускорения 0…6000,0 сек, шаг 0,1 сек 10.0 *
F1.08 Время замедления 0…6000,0 сек, шаг 0,1 сек 10.0 *
F2.01 Способ остановки двигателя 0: Остановка с замедлением
1: Остановка на выбеге 		*
F2.10 Номинальный ток двигателя 0…номинальный ток ПЧ, шаг 0,1 А *
F3.15 Многофункциональный дискретный вход FWD Вращение в прямом направлении 6
F3.25 Многофункциональный релейный выход YA, YB, YC Авария 3
F4.09 Ограничение тока при ускорении 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 110 *
F4.10 Ограничение тока в установившемся режиме 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 110 *
F4.16 Автостарт после подачи питания 0: Запрещен
1: Разрешен 		*
F4.17 Задержка автостарта после подачи питания 0…10,0 сек, шаг 0,1 сек *
F4.22 Защита от перегрузки электродвигателя Активна всегда: при обнаружении перегрузки, электродвигатель отключается 3
F4.23 Уровень превышения тока для обнаружения перегрузки электродвигателя 0…200 % от номинального тока двигателя (F2.10), шаг 1 % 120
F4.24 Время до обнаружения перегрузки электродвигателя 0…9,0 (значение умножается на 200 мсек) 9.0
F6.00 Включение ПИД-регулятора Включен 1
F6.02 Источник задания уставки ПИД-регулятора Потенциометр на пульте управления ПЧ 3
F6.03 Источник обратной связи ПИД-регулятора Аналоговый сигнал на входе FIC 1
F6.34 Режим работы электродвигателя 1 Работа от преобразователя частоты 1
F6.35 Режим работы электродвигателя 2 Не используется 0
F6.36 Режим работы электродвигателя 3 Не используется 0
F6.37 Режим работы электродвигателя 4 Не используется 0
F6.38 Режим работы электродвигателя 5 Не используется 0
F6.39 Режим работы электродвигателя 6 Не используется 0
F6.40 Режим работы электродвигателя 7 Не используется 0
F6.43 Время задержки включения следующего электродвигателя в каскадном режиме 0…3600,0 сек, шаг 0,1 сек 0
F6.68 Возможность ухода в спящий режим Активна 255
F6.69 Допустимое отклонение сигнала обратной связи от уставки для перехода в спящий режим 0…25,0 %, шаг 0,1 % 5.0
F6.70 Время задержки перехода в спящий режим 0…3600,0 сек, шаг 0,1 сек 60.0
F6.71 Частота перехода в спящий режим 0…(F1.05) Гц, шаг 0,01 Гц 25.00
F6.73 Допустимое отклонение сигнала обратной связи от уставки для выхода из спящего режима 0…25,0 %, шаг 0,1 % 3.0
F6.74 Время задержки выхода из спящего режима 0…3600,0 сек, шаг 0,1 сек 3.0
F6.76 Отслеживание обрыва сигнала на аналоговом входе FIC Остановка электродвигателя с ручным сбросом аварии 2
F6.77 Нижний уровень сигнала на аналоговом входе FIC 0…5,0 мА, шаг 0,1 мА 3.0
F6.78 Время задержки аварии по обрыву сигнала на аналоговом входе FIC 0…25,0 сек , шаг 0,1 сек 25.0

* - значение параметра задается в соответствии с условиями/требованиями технологического процесса и допустимым режимом работы оборудования.
