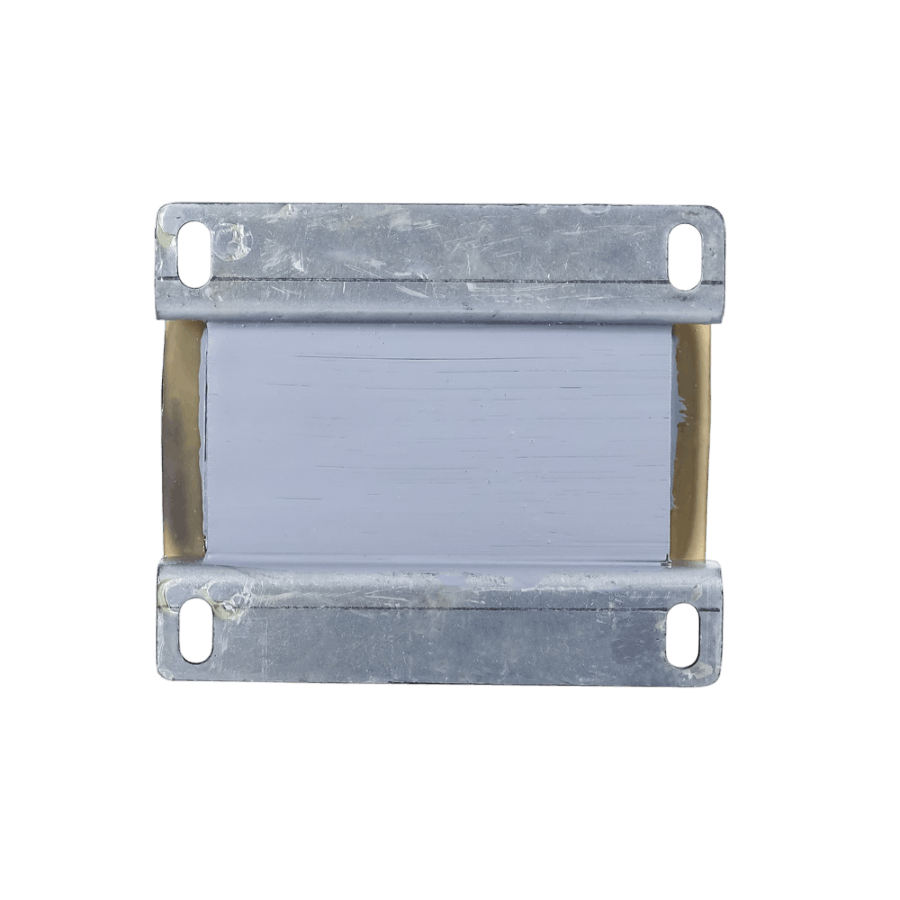

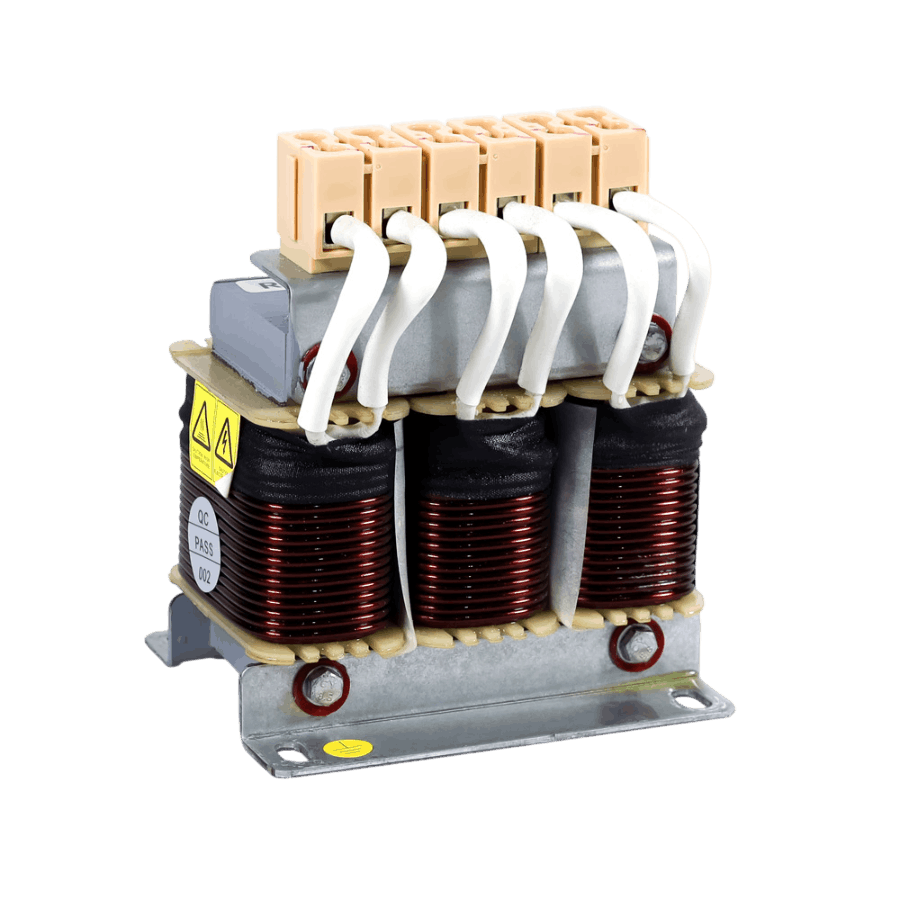

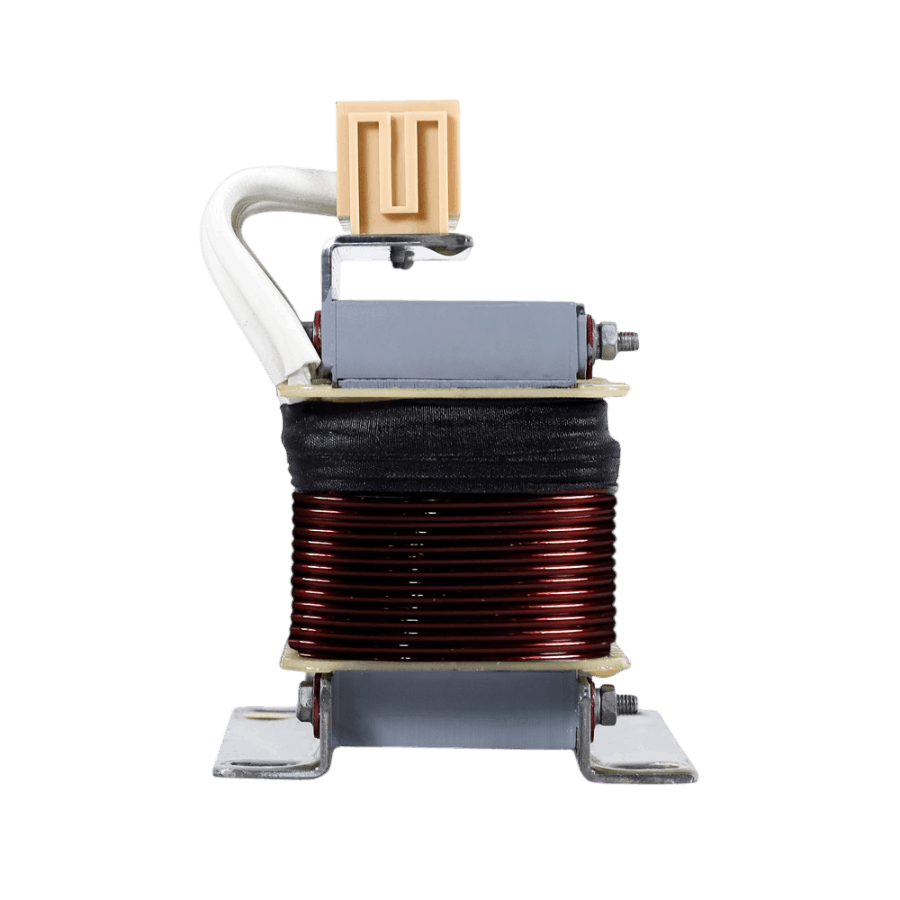

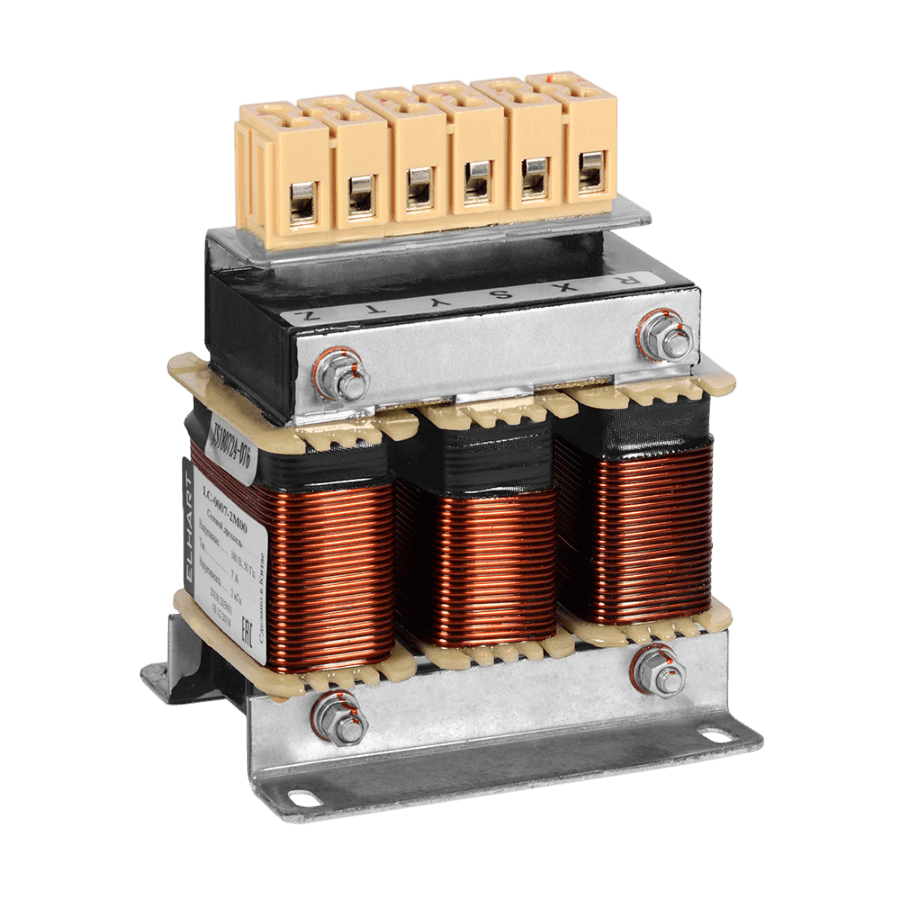

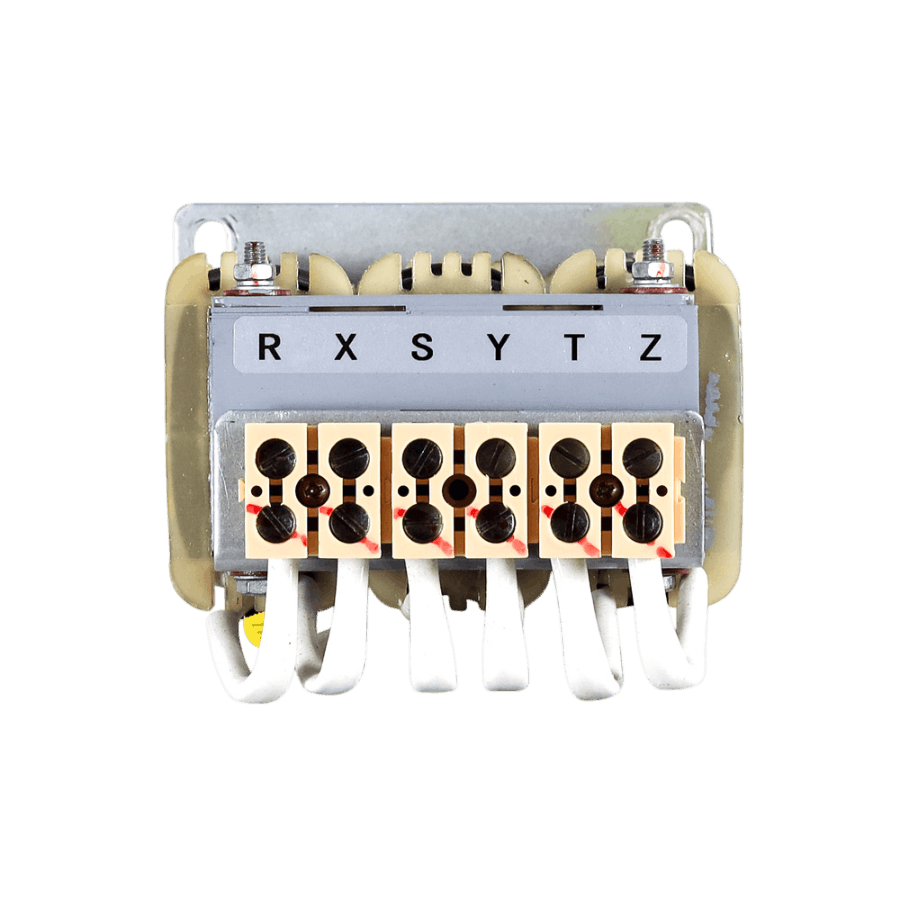

LC-0007-2M00 Сетевой дроссель

Описание сетевых дросселей серии LC

Сетевые дроссели ELHART серии LC

Аксессуар для преобразователей частоты. Конструкция: катушка индуктивности из провода на сердечнике с магнитопроводом.

Назначение

• Повышение энергосберегающего эффекта от внедрения частотно-регулируемого электропривода - увеличение коэффициента мощности системы «ПЧ-двигатель».
• Подавление гармонических искажений, генерируемых входным током преобразователя частоты.
• Выравнивание линейных напряжений на входе преобразователя частоты при перекосах питающего напряжения.
• Защита от бросков тока в конденсаторной батарее преобразователя частоты при импульсных выбросах напряжения в сети (грозовые перенапряжения, коммутация батарей статических конденсаторов и т.п.).
• Ограничение величины и скорости нарастания токов короткого замыкания.

Подключение и условия установки

• Подключается ко входу преобразователя частоты; выполняет функцию двустороннего буфера между преобразователем и сетью электроснабжения.
• Установка рекомендуется, если:
  • мощность источника питания (распределительного трансформатора) более 500 кВА;
  • мощность источника превышает мощность электропривода в 6 и более раз;
  • длина кабеля между источником питания и преобразователем частоты менее 10 м.

Условия, при которых можно не применять

• В питающей сети нет мощных электроприборов с большими пусковыми токами.
• Питающая сеть имеет сравнительно высокое сопротивление (низкий ток короткого замыкания).
• Режим работы преобразователя частоты исключает резкие изменения мощности, при которых скачкообразно растёт потребляемый ток.

Подбор параметров

• По входному току преобразователя частоты и требуемому падению напряжения на дросселе (2-5%), определяемому его индуктивностью.
• Сетевые дроссели ELHART серии LC имеют индуктивность, соответствующую 2% падению напряжения.

Использование сетевых дросселей повышает срок службы и надёжность работы частотных преобразователей.

Технические характеристики сетевых дросселей ELHART

Схема подключения сетевых дросселей серии LC

Схема подключения сетевых дросселей серии LC

Габаритные размеры сетевого дросселя ELHART серии LC

Габаритные размеры сетевых дросселей LC с номинальным током 7…20 А, мм

Габаритные размеры сетевых дросселей LC с номинальным током 7…20 А, мм

Модельный ряд	Размеры, мм (±0,5)
	L	D	W	W1	H	A × B
LC-0007-2M00	115	90	95	68	135	6 × 11
LC-0010-1M40	115	90	95	68	135	6 × 11
LC-0015-0M94	115	90	95	68	135	6 × 11
LC-0020-0M70	155	95	80	61	170	6 × 15

Габаритные размеры сетевых дросселей LC с номинальным током 30…80 А, мм

Габаритные размеры сетевых дросселей LC с номинальным током 30…80 А, мм

Модельный ряд	Размеры, мм (±0,5)
	L	D	W	W1	H	A × B
LC-0030-0M47	155	95	80	61	170	6 × 15
LC-0040-0M36	155	95	80	61	170	6 × 15
LC-0050-0M28	155	95	80	61	170	6 × 15
LC-0060-0M24	195	120	150	72	165	8,5 × 20
LC-0080-0M18	195	120	150	72	165	8,5 × 20

Габаритные размеры сетевых дросселей LC с номинальным током 90…660 А, мм

Габаритные размеры сетевых дросселей LC с номинальным током 90…660 А, мм

Модельный ряд	Размеры, мм (±0,5)
	L	D	W	W1	H	A × B
LC-0090-0M16	195	120	150	72	165	8,5 × 20
LC-0120-0M12	230	150	170	88	220	11 × 18
LC-0150-094U	230	150	170	88	220	11 × 18
LC-0200-070U	250	182	175	98	230	11 × 18
LC-0250-056U	250	182	175	98	230	11 × 18
LC-0290-048U	290	214	200	102	250	11 × 18
LC-0330-042U	290	214	200	102	250	11 × 18
LC-0390-036U	290	214	200	102	250	11 × 18
LC-0490-028U	320	243	230	125	320	12 × 20
LC-0600-024U	320	243	230	125	320	12 × 20
LC-0660-022U	320	243	230	125	320	12 × 20

Информация для заказа сетевого дросселя серии LC

Пример: сетевой дроссель с номинальным током 30 А и индуктивностью 0,47 мГн - LС-0030-0М47
