EMD-PUMP - RCP Пульт управления для ПЧ EMD-PUMP

EMD-PUMP - RCP Пульт управления для ПЧ EMD-PUMP
EMD-PUMP - RCP Пульт управления для ПЧ EMD-PUMP
EMD-PUMP - RCP Пульт управления для ПЧ EMD-PUMP
Оборудование: Аксессуары
3 059 ₽
В наличии: много
-
шт
+
В корзину

Описание пульта управления ELHART серии EMD‑PUMP - RCP

Пульт управления EMD‑PUMP RCP

Назначение

  • Дистанционное управление преобразователями частоты ELHART серии EMD‑PUMP.

Выносной монтаж

  • Для оборудования с ограниченным доступом к внутренним компонентам - печи, климатические камеры и др.
  • Управление осуществляется с наружной панели (дверцы шкафа управления), без доступа внутрь шкафа.
  • Исключается риск случайного контакта с силовыми цепями - повышение безопасности персонала.

Особенности

  • Настройка и управление частотным преобразователем EMD‑PUMP.
  • Питание от частотного преобразователя - внешний блок питания не требуется.
  • Многооборотный энкодер для задания регулируемого параметра.
  • Соединительный кабель длиной 2 м.
  • Монтаж: в рамку для крепления (врезной монтаж, входит в комплект поставки).
  • Степень защиты передней панели: IP54.

Описание органов управления и светодиодной индикации пульта управления ELHART серии EMD‑PUMP - RCP

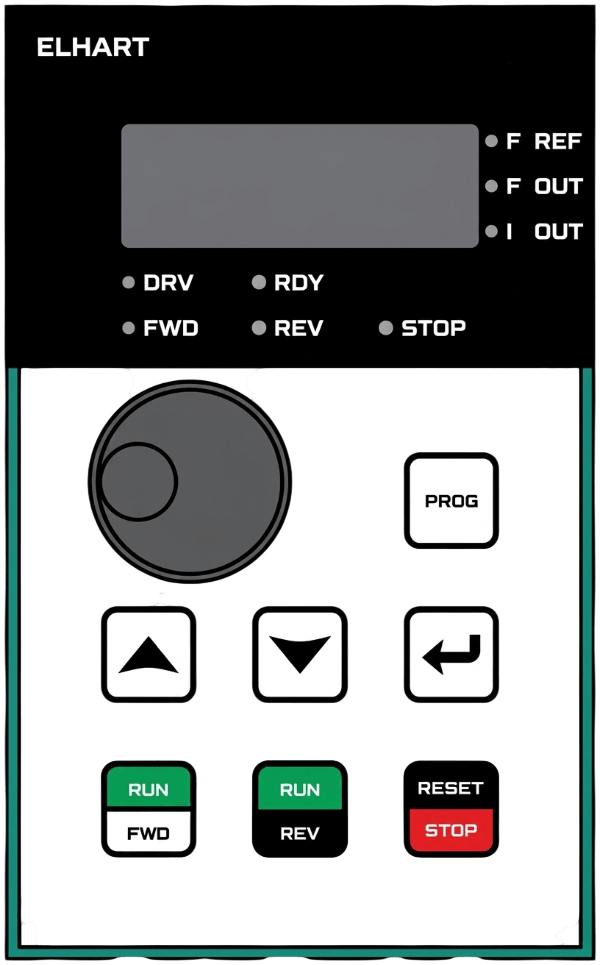

Внешний вид пультов управления ELHART серии EMD‑PUMP - RCP Внешний вид пультов управления ELHART серии EMD‑PUMP - RCP
Кнопка

Кнопка "МЕНЮ"

Кнопка входа/выхода и меню параметров.

Кнопки

Кнопки "ВВЕРХ" / "ВНИЗ"

Выбор параметра и изменение его значения.

Кнопка

Кнопка "ВВОД"

Смена текущего экрана отображения.

В меню:
быстрое нажатие - переключение разряда;
удержание (в течение 3-х сек) - вход в параметр или подтверждение изменения.

Потенциометр

Потенциометр

Вращение - изменение уставки частоты.
Нажатие - смена текущего экрана отображения

Кнопка

Кнопка "СТОП" / "СБРОС"

Остановка вращения двигателя (в случае управления с пульта).
Сброс ошибок.

Кнопка

Кнопка "ПУСК" / "ВПЕРЕД"

Запуск вращения двигателя в прямом направлении.

Блоки оперативных параметров

Кнопка "ПУСК" / "РЕВЕРС"

Запуск вращения двигателя в обратном направлении.

Описание светодиодной индикации
Светодиодный индикатор Описание
DRV ПЧ в работе (подан сигнал "Пуск")
RDY ПЧ в режиме ожидания
FREF На дисплее отображена заданная частота
FOUT На дисплее отображена выходная частота
IOUT На дисплее отображена величина выходного тока
FWD ПЧ работает в режиме вращения в прямом направлении
REV ПЧ работает в режиме вращения в обратном направлении
STOP ПЧ остановлен (подан сигнал "Стоп")

Технические характеристики пульта управления ELHART серии EMD‑PUMP - RCP

Параметр Значение
Напряжение питания =5 В
Рабочая температура -10…+40 °C
Относительная влажность не более 95% (без образования конденсата)
Степень защиты IP54 (по передней панели)
Способ монтажа монтаж в корпус преобразователя частоты или в рамку для крепления
Материал корпуса пластмасса

Габаритные размеры EMD‑PUMP - RCP

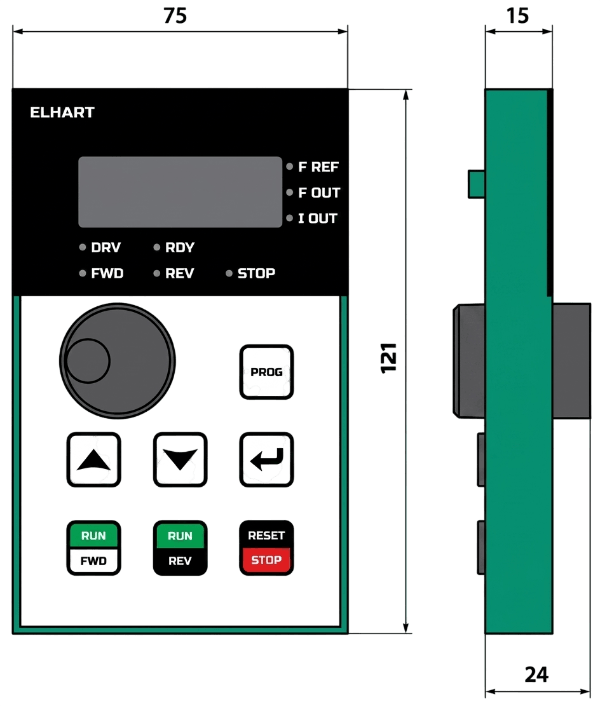

Габаритные размеры пультов управления ELHART серии EMD‑PUMP - RCP, мм Габаритные размеры пультов управления ELHART серии EMD‑PUMP - RCP, мм

Документация и ПО

Наименование Тип документа
Паспорт. Пульт управления EMD-PUMP - RCP Паспорт
Заключение об идентификации специфических товаров (Республика Казахстан). Пульт управления EMD-PUMP-RCP. Паспорт
