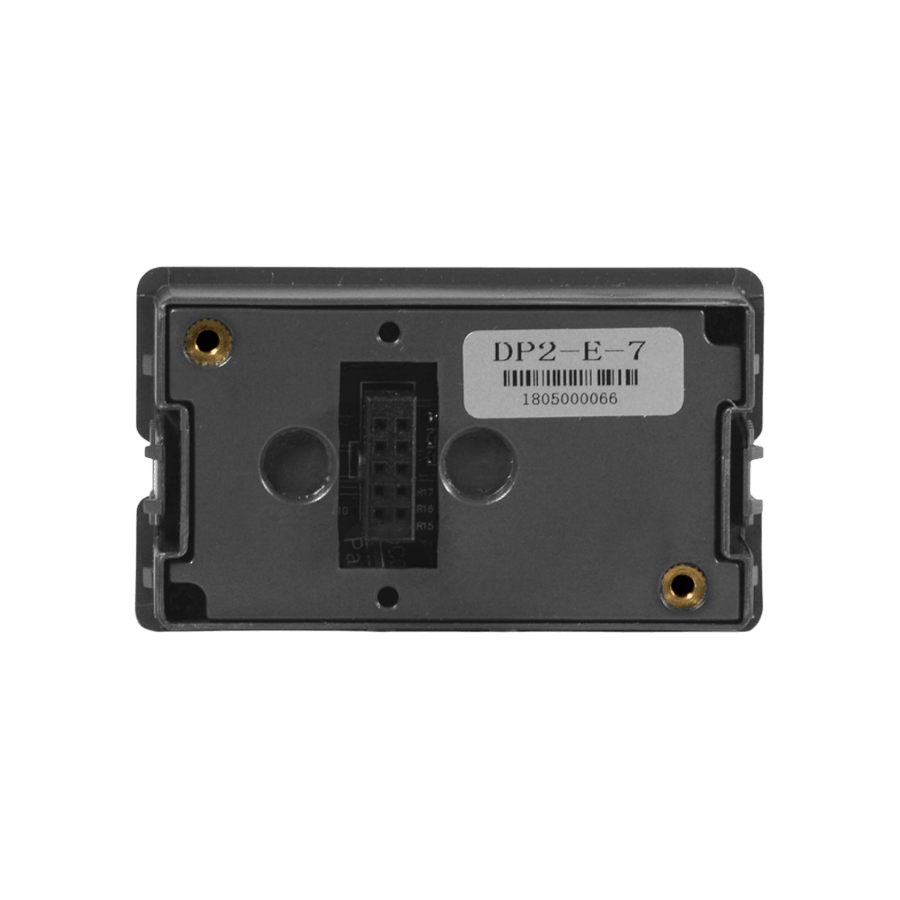

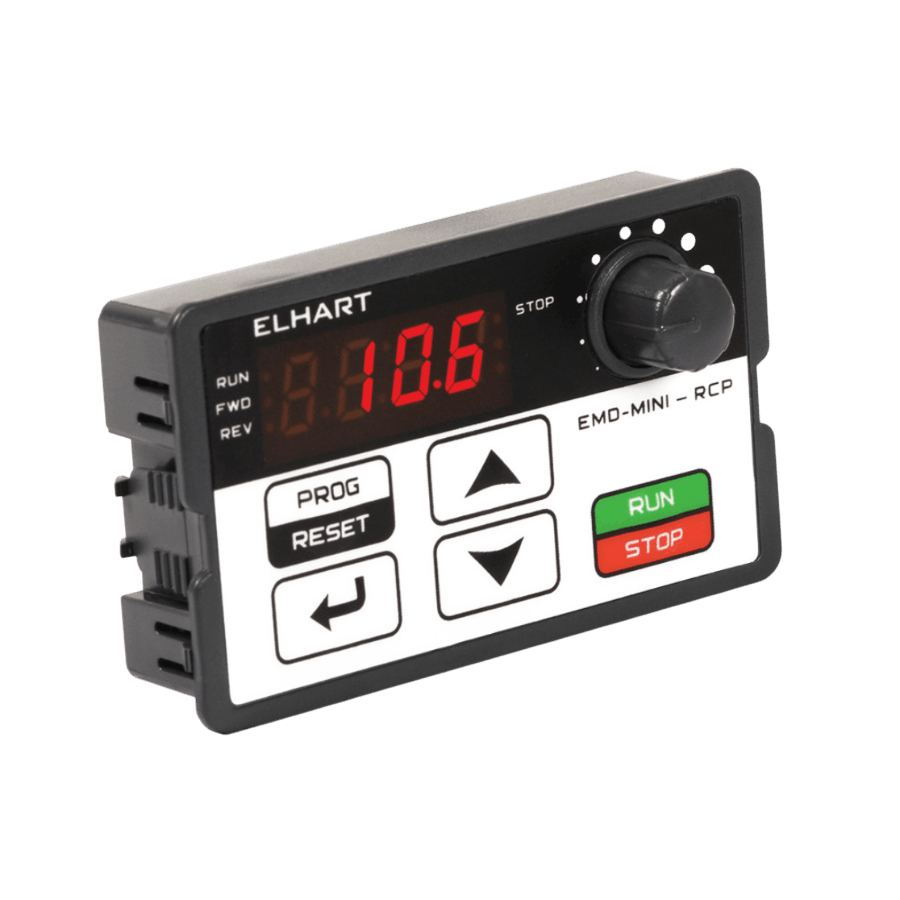

EMD-MINI - RCP Выносной пульт управления для ПЧ EMD-MINI

EMD-MINI - RCP Выносной пульт управления для ПЧ EMD-MINI
EMD-MINI - RCP Выносной пульт управления для ПЧ EMD-MINI
Оборудование: Аксессуары
1 743 ₽
В наличии: много
-
шт
+
В корзину

Описание выносного пульта EMD‑MINI - RCP

Выносной пульт управления EMD‑MINI RCP

Назначение

  • Дистанционное управление преобразователями частоты ELHART серии EMD‑MINI.

Применение

  • Для оборудования с ограниченным доступом к внутренним компонентам - печи, климатические камеры и др.
  • Управление осуществляется с наружной панели, без необходимости открытия шкафа.

Функциональность

  • Полный набор функций, идентичный встроенной панели управления преобразователя.
  • Потенциометр для задания величины регулируемого параметра.

Конструктивные особенности

  • Питание от частотного преобразователя - внешний блок питания не требуется.
  • Соединительный кабель длиной 2 м.
  • Варианты монтажа: накладной или врезной.
  • Степень защиты передней панели: IP54.
  • Повышенная безопасность персонала - исключает контакт с силовыми цепями внутри шкафа.

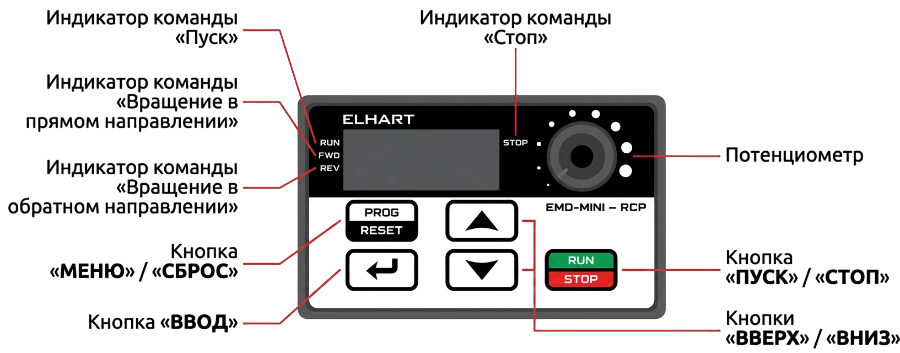

Описание органов управления и светодиодной индикации выносного пульта управления EMD‑MINI - RCP

Внешний вид выносного пульта управления EMD‑MINI - RCP Внешний вид выносного пульта управления EMD‑MINI - RCP
Описание органов управления
Элемент управления Название Описание
Кнопка

Кнопка "МЕНЮ" / "СБРОС"

Кратковременное нажатие кнопки - вход в режим программирования;
Нажатие более 2 секунд - сброс аварии.

Кнопки

Кнопки "ВВЕРХ" / "ВНИЗ"

Выбор параметра и изменение его значения.

Кнопка

Кнопка "ВВОД"

Смена текущего экрана отображения.
В меню: быстрое нажатие - переключение разряда; удержание (в течение 3-х сек) - вход в параметр или подтверждение изменения.

Потенциометр

Потенциометр

Вращение - изменение задания частоты.

Кнопка

Кнопка "ПУСК" / "СТОП"

Запуск и остановка вращения электродвигателя.

Светодиодный индикатор
Светодиодный индикатор Описание
RUN ПЧ в работе (подан сигнал "Пуск")
FWD ПЧ работает в режиме вращения в прямом направлении
REV ПЧ работает в режиме вращения в обратном направлении
STOP ПЧ остановлен (подан сигнал "Стоп")

Технические характеристики пультов управления ELHART серии EMD‑MINI - RCP

Параметр Значение
Напряжение питания =5 В
Рабочая температура -10…+40 °C
Относительная влажность не более 95% (без образования конденсата)
Степень защиты IP54 (по передней панели)
Тип монтажа накладной или врезной
Материал корпуса пластмасса

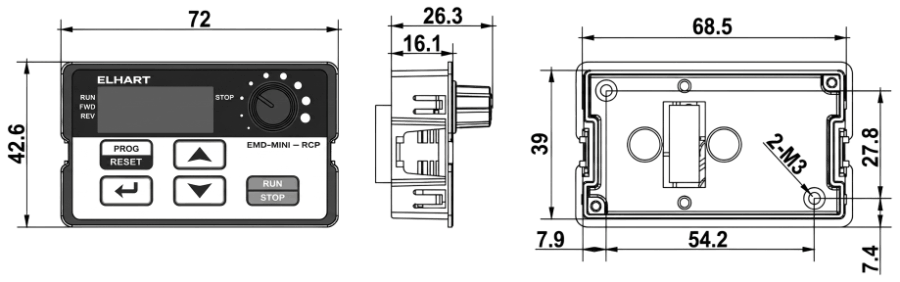

Габаритные размеры выносного пульта управления EMD‑MINI - RCP

Габаритные размеры пультов управления ELHART серии EMD‑MINI - RCP, мм Габаритные размеры пультов управления ELHART серии EMD‑MINI - RCP, мм

Варианты монтажа выносного пульта управления EMD‑MINI - RCP

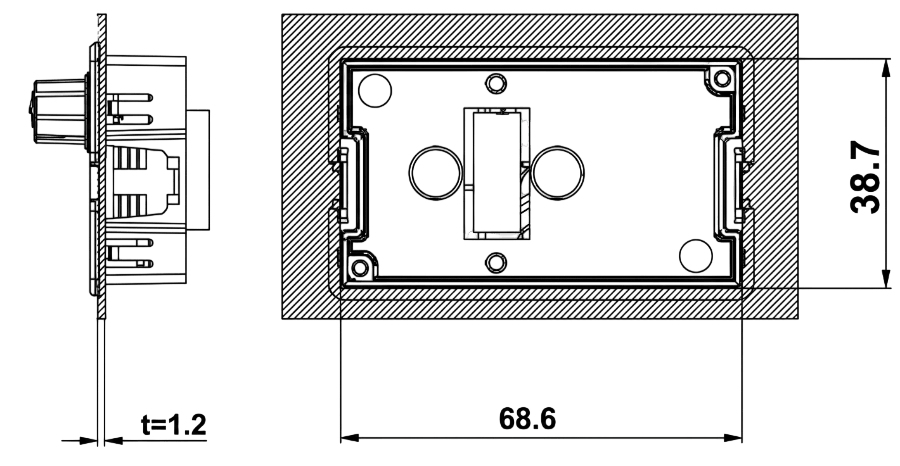

Врезной монтаж в панель толщиной 1,2 мм Врезной монтаж в панель толщиной 1,2 мм

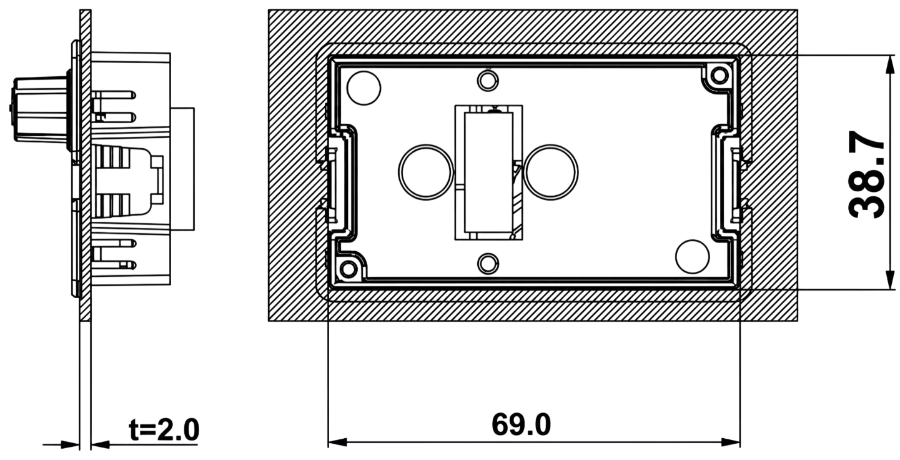

Врезной монтаж в панель толщиной 2 мм Врезной монтаж в панель толщиной 2 мм

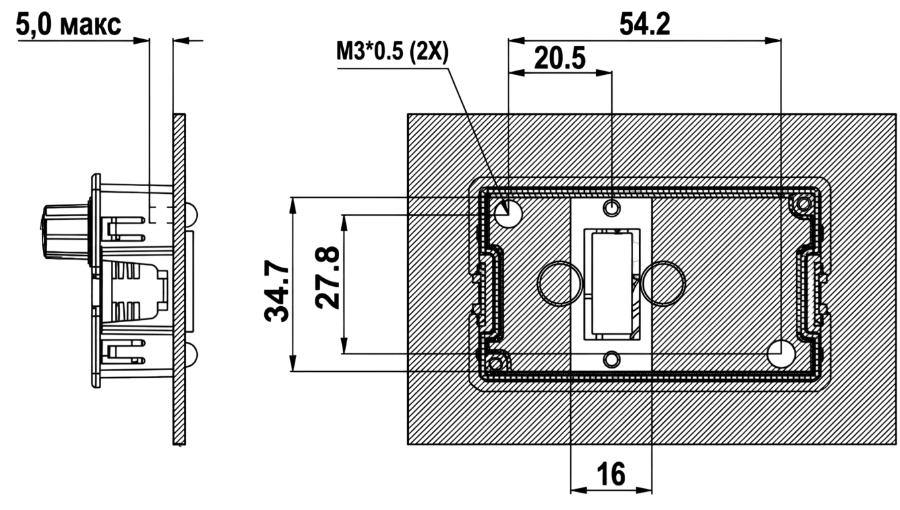

Накладной монтаж Накладной монтаж

Видео про выносные пульты ELHART

Документация и ПО

Наименование Тип документа
Паспорт. Пульт управления EMD-MINI - RCP Паспорт
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) Библиотека E-PLAN
ELHART - 3D модель выносного пульта управления для ПЧ серии EMD-MINI CAD библиотека
Заключение об идентификации специфических товаров (Республика Казахстан). Пульт управления EMD-MINI-RCP. Письмо
