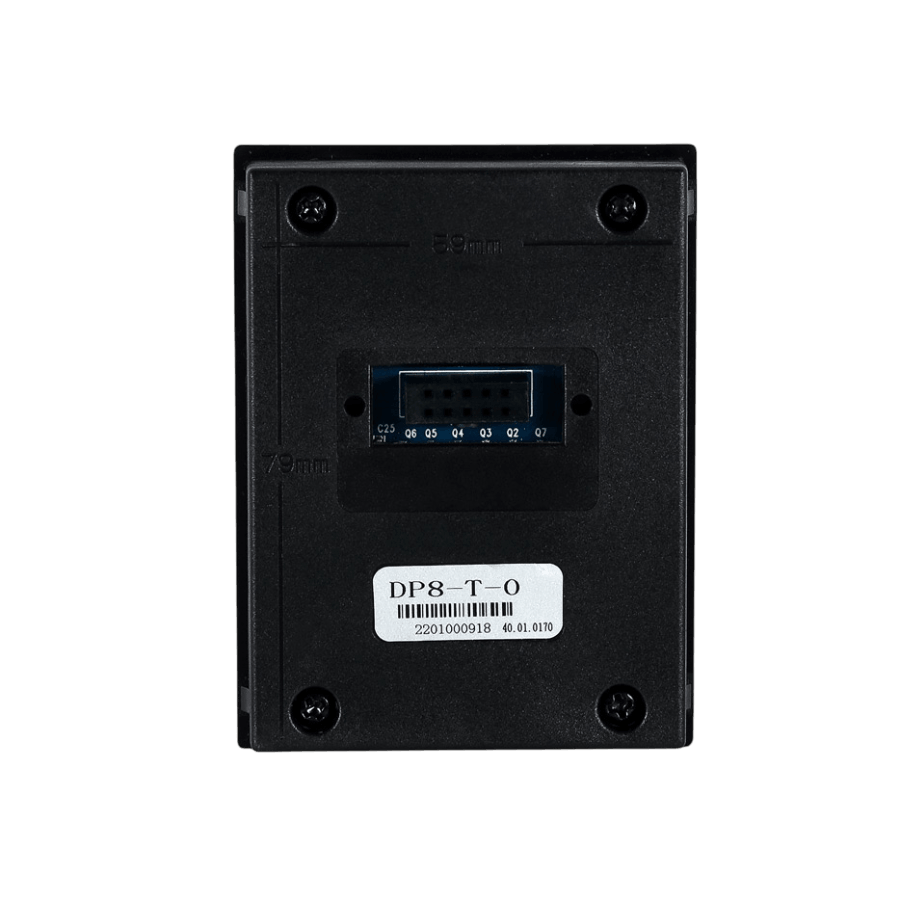

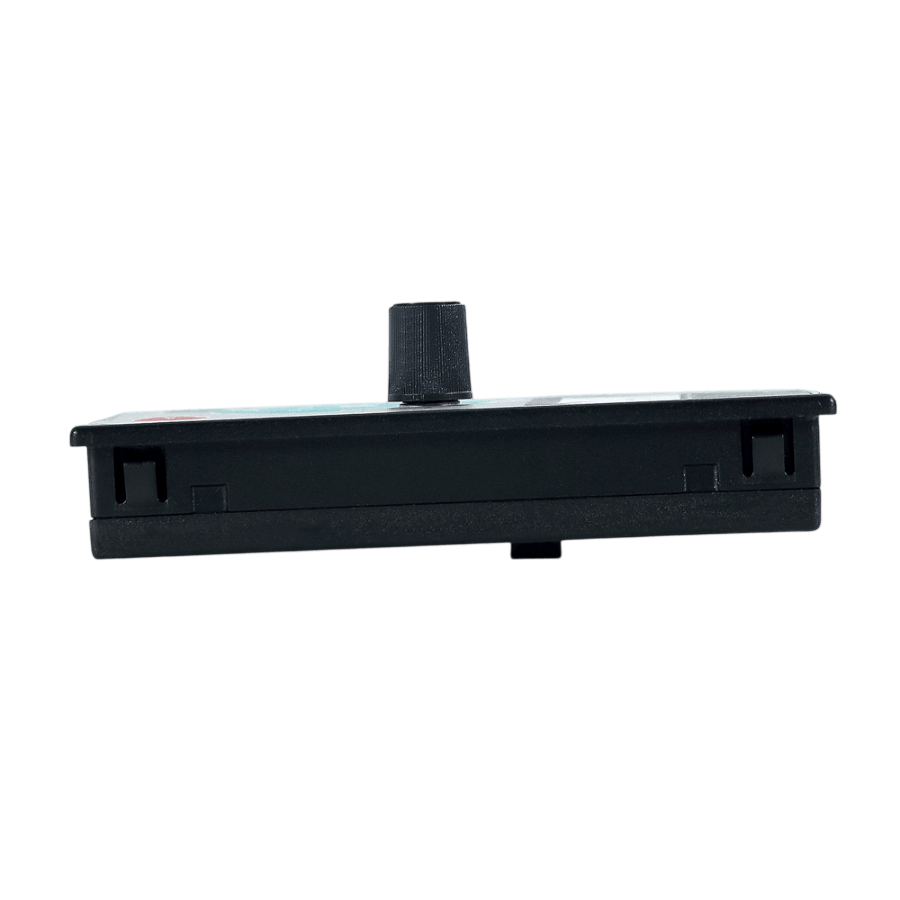

EMD-V-RCP Выносной пульт управления для ПЧ EMD-VL и EMD-VH

Описание выносного пульта управления

Цифровой пульт управления установлен непосредственно на лицевую панель преобразователя. ПЧ серии EMD-VL оборудованы съемным штатным пультом и поставляются с кабелем 2 метра в комплекте. ПЧ серии EMD-VH оборудованы несъемным пультом(опционально возможно подключение внешнего пульта EMD-V-RCP).

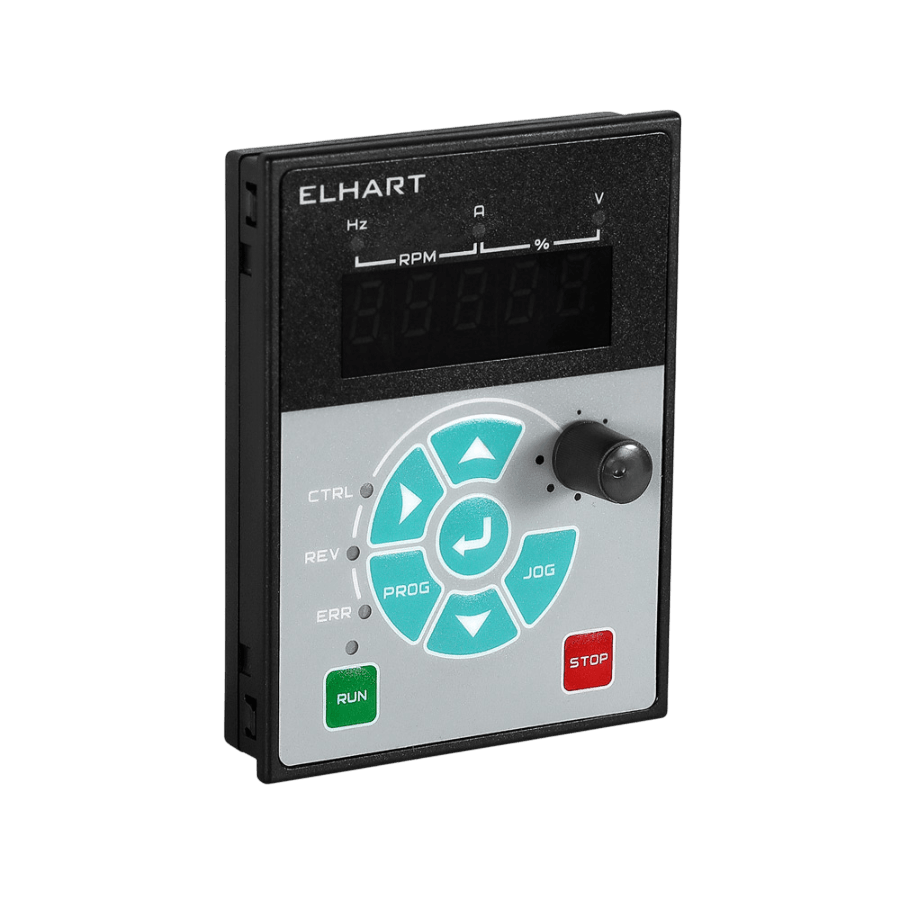

Внешний вид

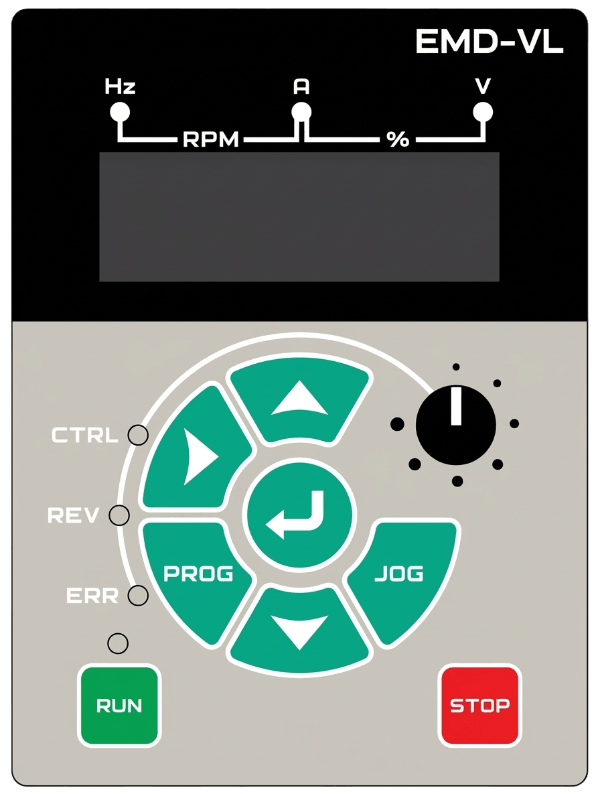

EMD-VL

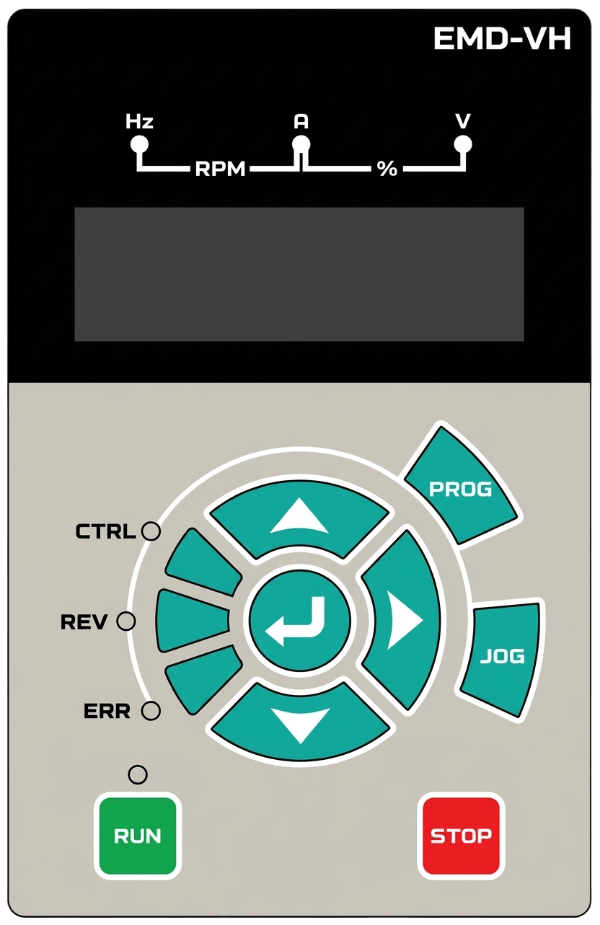

EMD-VH

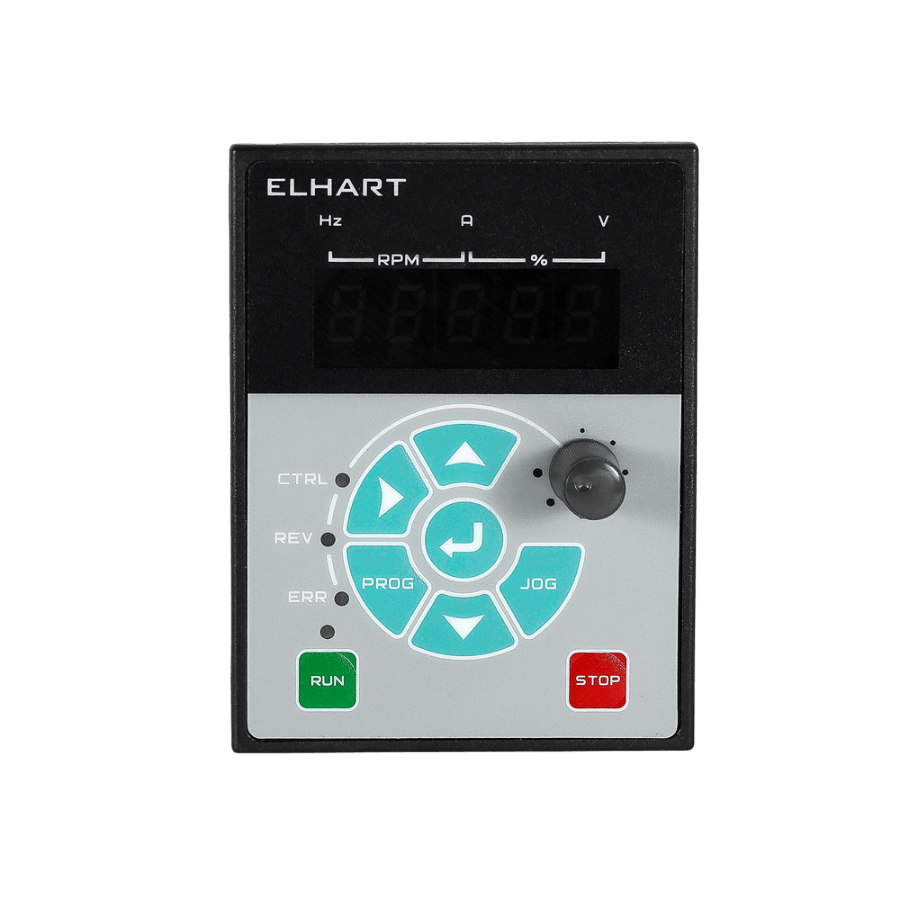

	Кнопка «меню»	Кнопка входа в меню параметров
	Кнопка «ввод»	Кнопка входа в параметр и подтверждения изменения
	Кнопки навигации	Выбор параметра и изменение его значения
	Кнопка «сдвиг»	При отображении основного экрана нажатие кнопки осуществляет переключение между отображаемыми параметрами. При редактировании параметров нажатие кнопки обеспечивает переключение между разрядами параметра.
	Кнопка «пуск»	Запуск вращения двигателя
	Кнопка «стоп»	Остановка вращения двигателя(см P7.02), сброс ошибок
	Программируемая кнопка	См. P7.01 Переключение между источниками команд управления

Описание светодиодной индикации

CTRL: индикатор источника управления

Индикатор CTRL погашен: Источник команд управления - пульт

Индикатор CTRL горит: Источник команд управления - дискретные входы

Индикатор CTRL моргает: Источник команд управления - интерфейс Modbus

REV: индикатор направления вращения двигателя. При прямом вращении индикатор погашен, при вращении в обратном направлении - горит.

ERR: Функциональный индикатор - моргает при возникновении ошибки, при работе в режиме поддержания момента(см.C0.00 = 1) горит постоянно.

RUN: Индикатор состояния преобразователя частоты. При подаче сигнала Пуск индикатор горит. При остановке индикатор гаснет.

Рисунок 22 - панель индикаторов

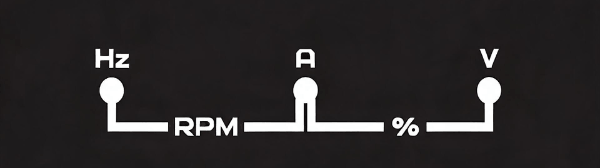

Для информирования пользователя о размерности, отображаемых на дисплее величин предусмотрены 3 дополнительных индикатора:

• Hz - отображение частоты (Гц)
• А - отображение тока (А)
• V - отображение напряжения (В)
• Hz+A - отображение скорости (об/мин)
• A+V - отображение процентов (%)
