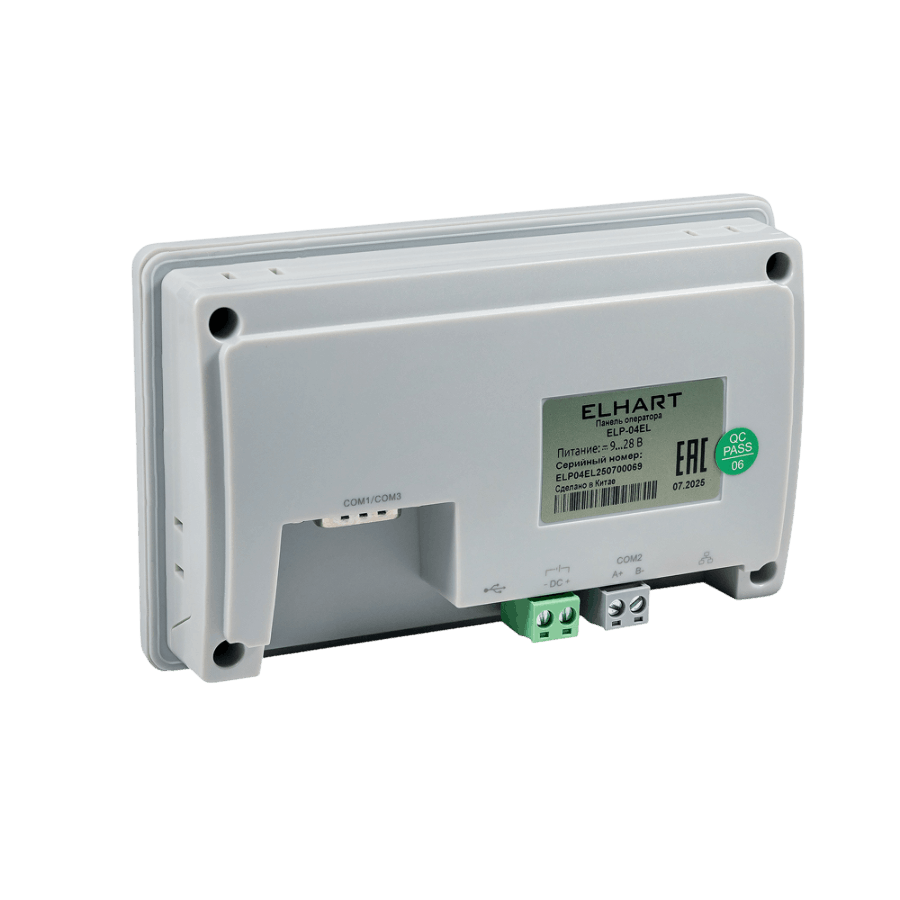

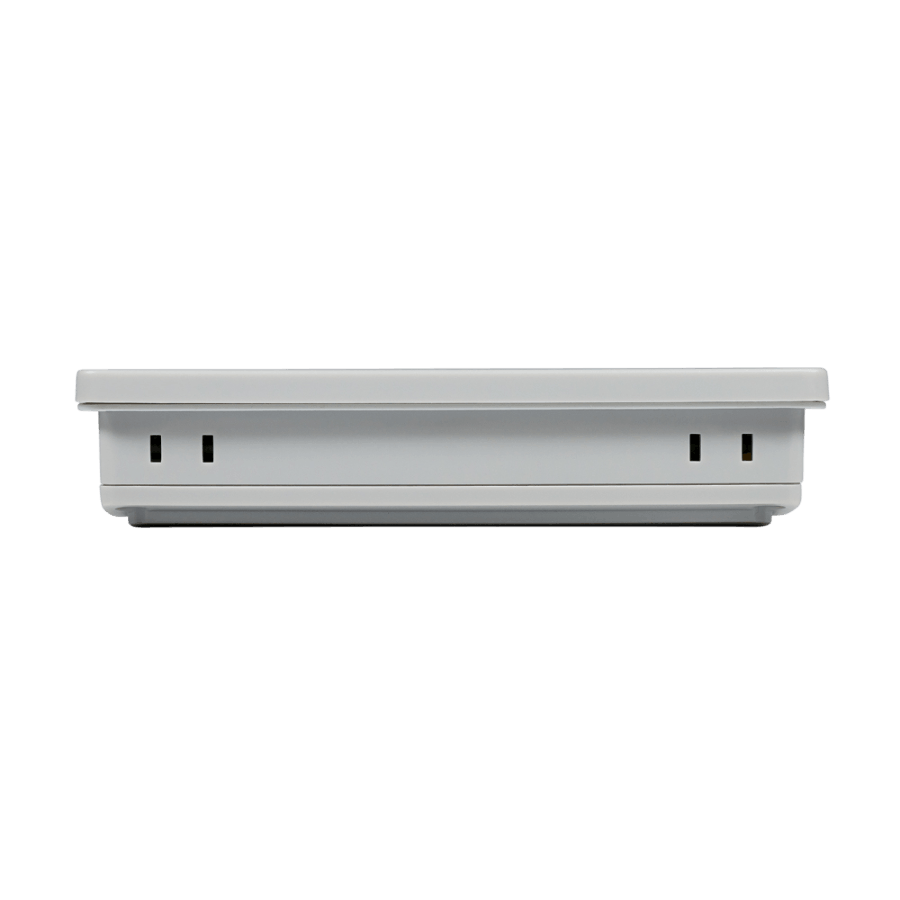

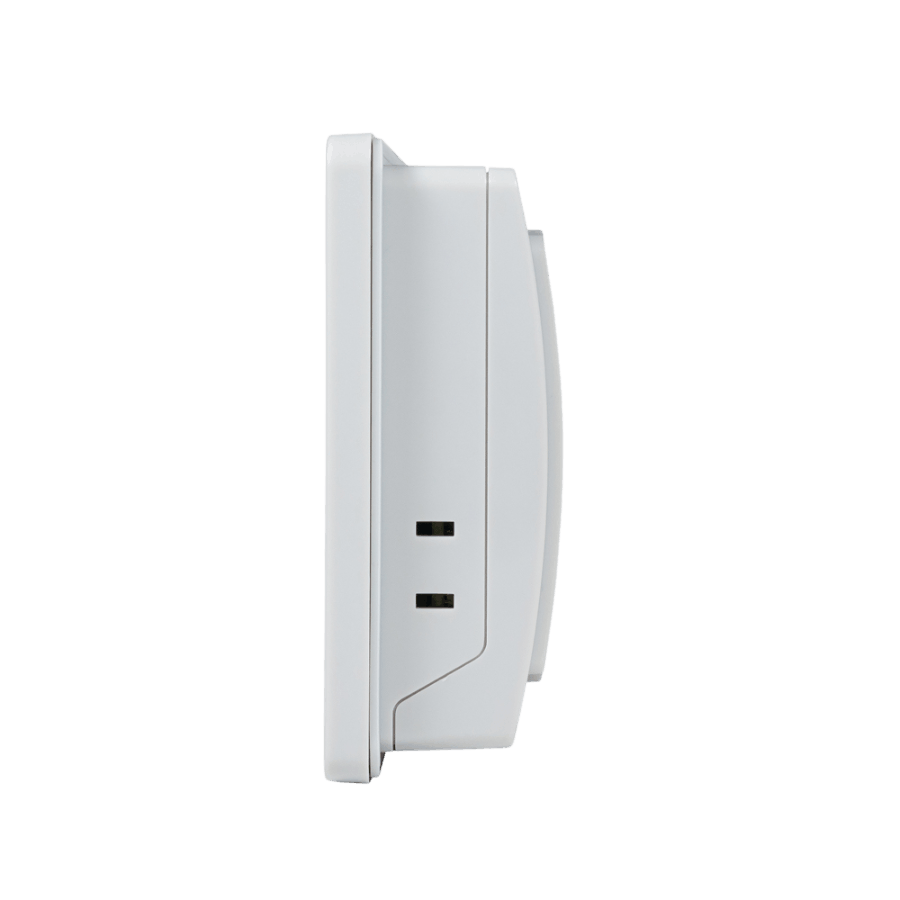

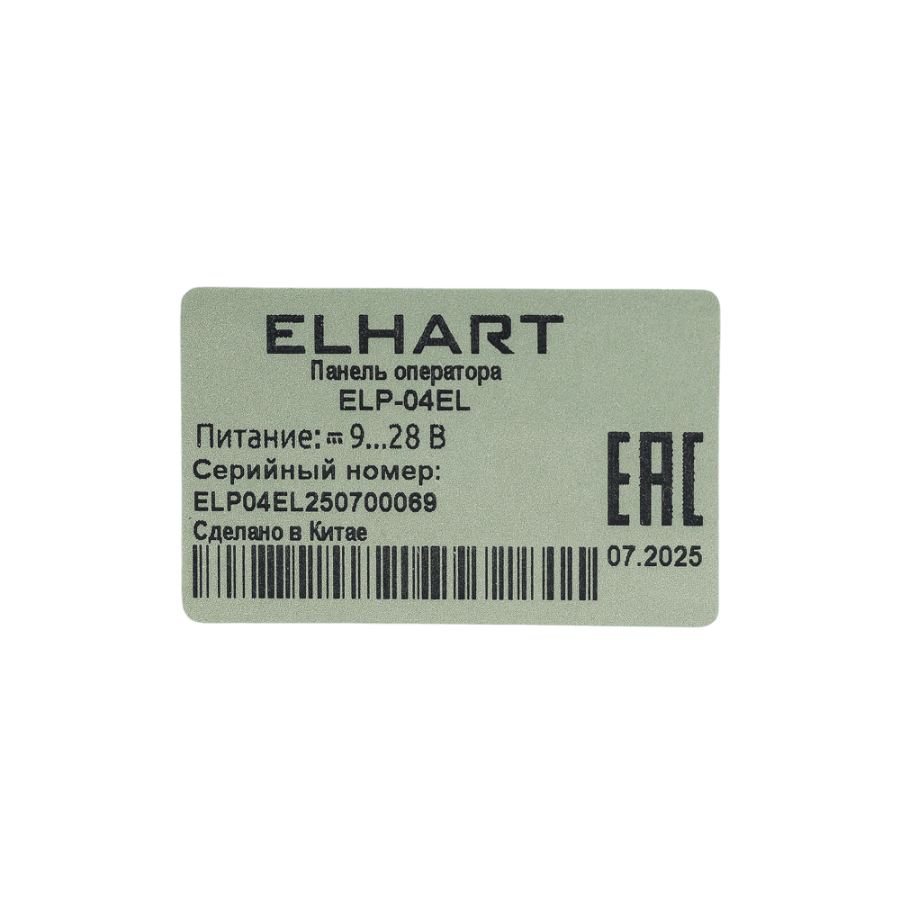

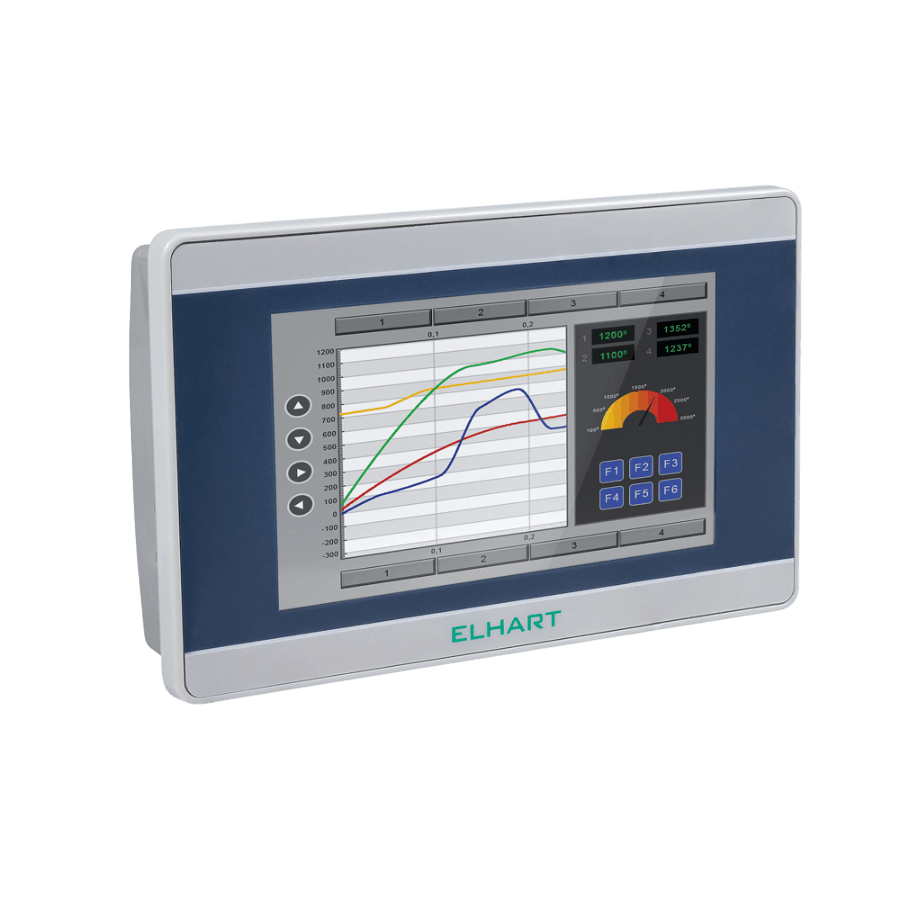

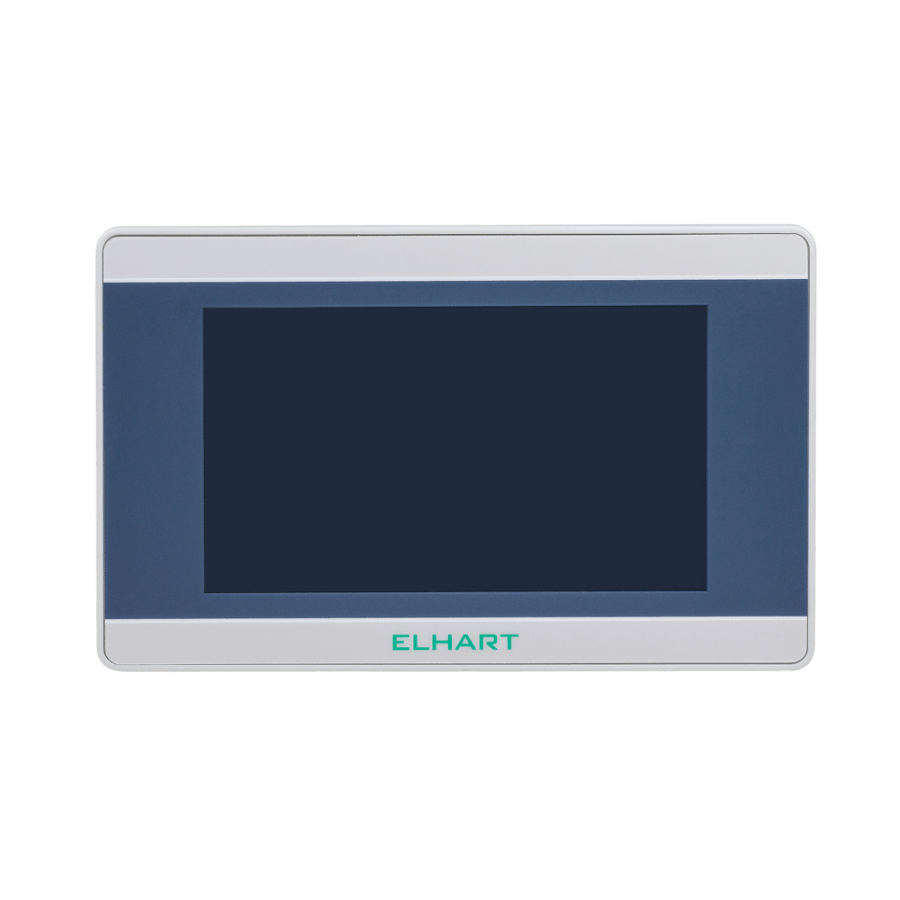

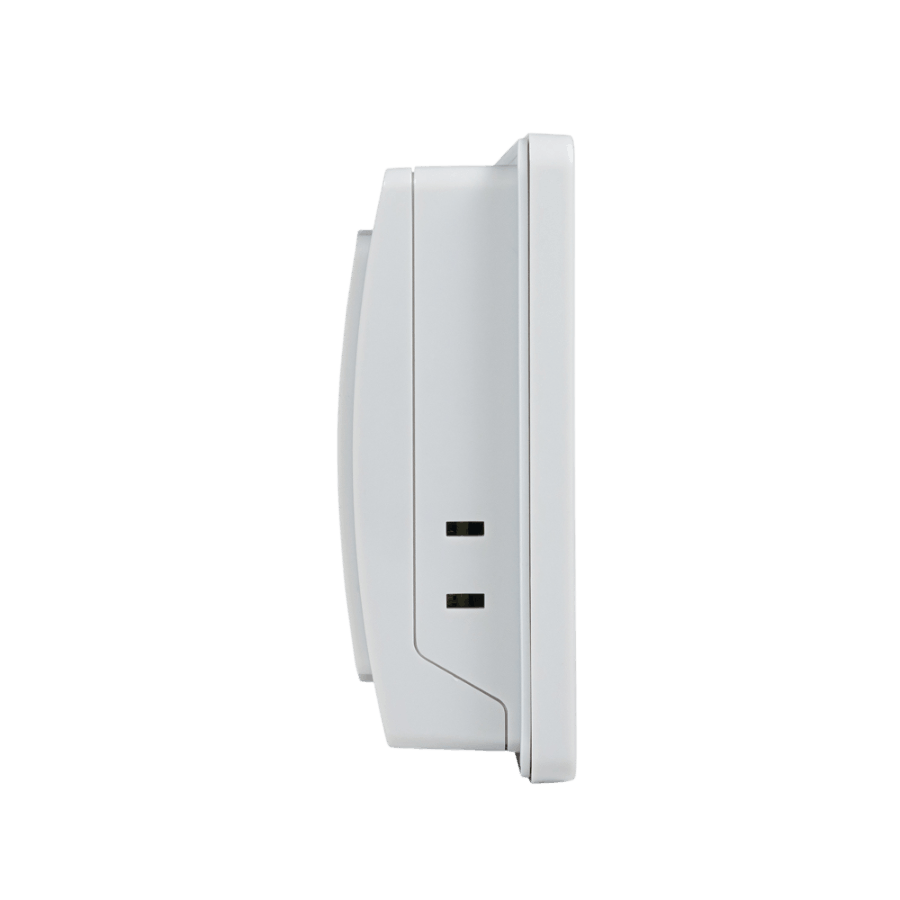

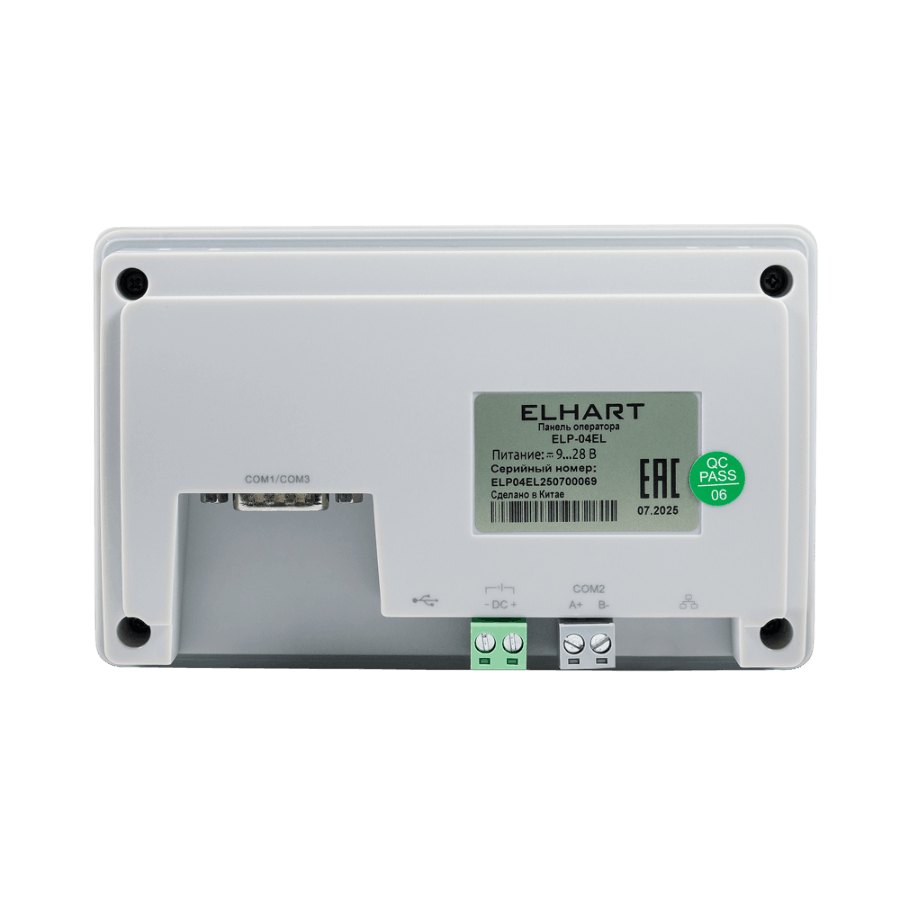

ELP-04EL Панель оператора 4.3"

С настройками по умолчанию подсветка экрана выключается через 10 минут бездействия.

Изменить время отключения подсветки или совсем выключить эту функцию можно в общих настройках системы: Настройки → Настройки системы → Общие настройки, раздел Подсветка и заставка.

Скорректировать значение часов реального времени можно двумя способами:

1. Выбрать на панели инструментов Инструменты → Загрузить. В открывшемся окне Tools. установить галочку Synchronise PC system to HMI. Тогда при загрузке проекта в панель часы реального времени примут значение текущего системного времени на компьютере.



2. Если необходимо установить значение часов реального времени без загрузки проекта или время, отличное от системного времени ПК, то сделать это можно в том же окне Tools, перейдя во вкладку System → Adjust clock.

Да, такая возможность есть если в ELHART HMI Soft были включены следующие настройки: Выгрузка и Декомпиляция. Находятся данные пункты в пункте Настройки → Настройки системы → Общие настройки, раздел Защита проекта.

По умолчанию эти функции отключены и если проект был загружен с настройками по умолчанию то выгрузить проект из панели не получится.

Сменить модель панели можно через меню Настройки → Настройки HMI → Сменить тип HMI.

В открывшемся окне в верхнем правом углу в пункте Целевая модель HMI выбрать нужную модель панели и нажать кнопку Заменить.

В проекте панели используется взаимодействие с внешним USB-накопителем который не подключен либо неисправен.

На выключенной панели оператора нажать на экран в любом месте и подать питание, удерживать до загрузки панели. После загрузки появится экран, через которое можно перейти в системное меню.

Перейти в меню Настройки → Настройки системы → Сбор данных:

В открывшемся окне необходимо указать регистр, из которого будут сохраняться данные (в данном примере используется системный регистр секунд часов реального времени), режим сбора - циклический или активируемый по условию, в разделе Запись данных установить USB1 и задать названия файла. Затем перейти во вкладку Настройки канала и добавить канал опроса:

В результате на USB-накопителе появится файл с заданным названием в папке database.

LB - битовый регистр общего назначения, энергозависимый - при отключении питания не сохраняет своего значения.

SRB - системный битовый регистр, используется для взаимодействия с системой HMI. С помощью таких регистров можно, например, включать или выключать подсветку (SRB5), управлять встроенным динамиком (SRB10010), подать команду на перезагрузку панели оператора (SRB3) и т. д.

LW - регистр общего назначения 16 бит, энергозависимый - при отключении питания не сохраняет своего значения.

RW - регистр общего назначения 16 бит, энергонезависимый - при отключении питания сохраняет свое значение.

SRW - системный регистр 16 бит, используется для взаимодействия с системой HMI. С их помощью можно, например, задавать системное время (SRW0-SRW7), управлять уровнем яркости подсветки (SRW10052), узнать текущий используемый объем оперативной памяти (SRW80) и т.д.

0x - Тип адреса предназначен для работы с регистрами Discrete Output Coils (дискретный выход), размер - 1 бит, поддерживается чтение и запись. Используются следующие функции Modbus: 05 для записи одного регистра, 01 для чтения, 15 для записи сразу нескольких регистров.

1x - Тип адреса предназначен для работы с регистрами Discrete Input Contacts (дискретный вход), размер - 1 бит, поддерживается только чтение функцией 02.

3x - Тип адреса предназначен для работы с регистрами Analog Input Registers (аналоговый вход), размер - 16 бит, поддерживается только чтение функцией 04.

4x - Тип адреса предназначен для работы с регистрами Analog Output Holding Registers (регистр хранения), размер - 16 бит, поддерживается чтение и запись. Используются следующие функции Modbus: 03 для чтения, 06 для записи одного регистра, 16 для записи сразу нескольких регистров.

Иногда в уже созданном проекте возникает необходимость изменить COM-порт для связи с внешними устройствами. Если элементов, использующих обмен с внешними устройствами в проекте не много, то можно вручную в настройках у каждого элемента поменять интерфейс связи. Но если элементов много, то вручную проделывать такую операцию довольно трудоемко.

В ELHART HMI Soft есть удобный инструмент для подобной задачи - «перестановка последовательных портов», который находится в меню проекта Связь → Местные подключения:

На рисунке выше устройству Device2 соответствует порт COM2. Перемещая позиции портов в списке справа можно задать соответствие любому из доступный портов. После смены номера порта он также изменится для всех элементов в проекте которые используют данный интерфейс связи.

Нужно установить системный битовый регистр SRB12 в состояние 1.

Необходимо обновить HMI Soft до последней актуальной версии Справка → Проверить наличие обновлений.

Затем обновить внутренне ПО панели оператора Инструменты → Загрузить.

В открывшемся окне перейти на вкладку System → Jump to Boot mode и поочередно нажать Update Kernel и Update rootfs.

Да, можно.

Для этого нужно использовать функцию Синхронная передача данных в фоновом окне - фоновое окно активно всегда и, соответственно, Синхронная передача данных так же будет работать всегда.

Предупреждение возникает из-за того, что значения допустимого нижнего и верхнего предела изменяются не сразу при изменении количества разрядов до и после точки а только после нажатия кнопки ОК.

Нужно установить необходимое количество разрядов до и после точки и нажать кнопку ОК. При следующем открытии данной вкладки пределы изменятся и предупреждения возникать не будет:

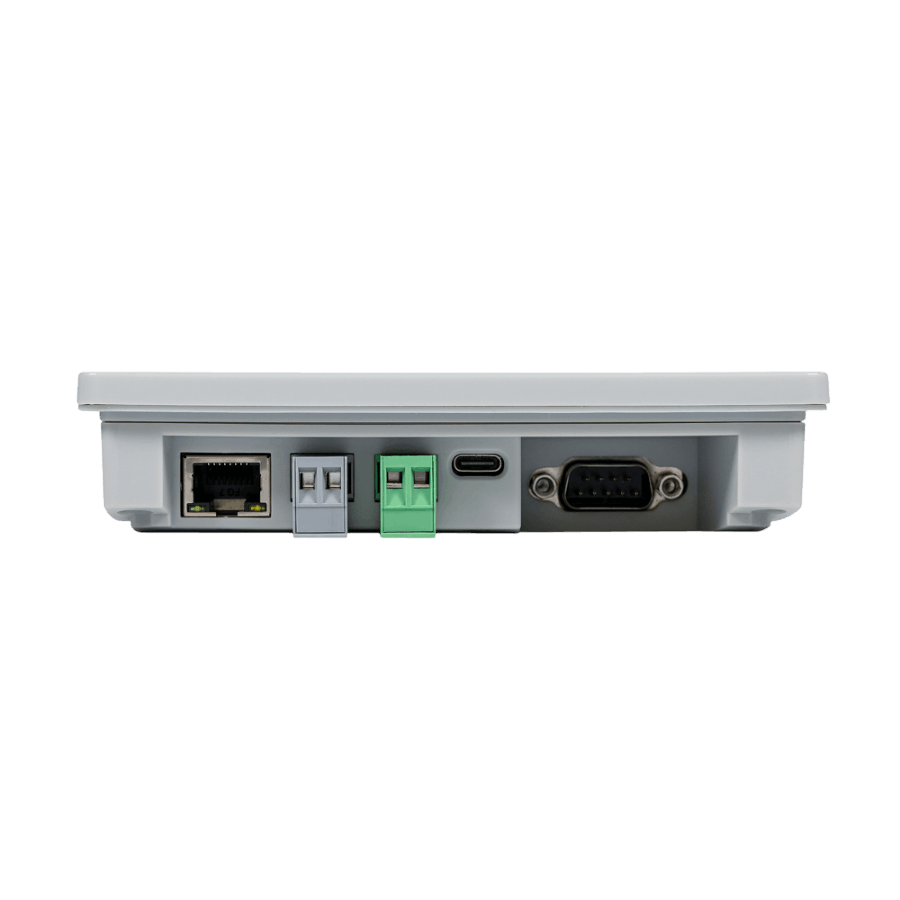

В обновленной версии панели оператора ELP-04L отсутствует разъем USB-A, поэтому для подключения к HMI USB-устройств необходимо использовать OTG-кабель Type C - USB-A.

Поддержка обновленных панелей оператора добавлена в последних версиях ELHART HMI Soft, если данные модели отсутствуют, то необходимо обновить программное обеспечение.
