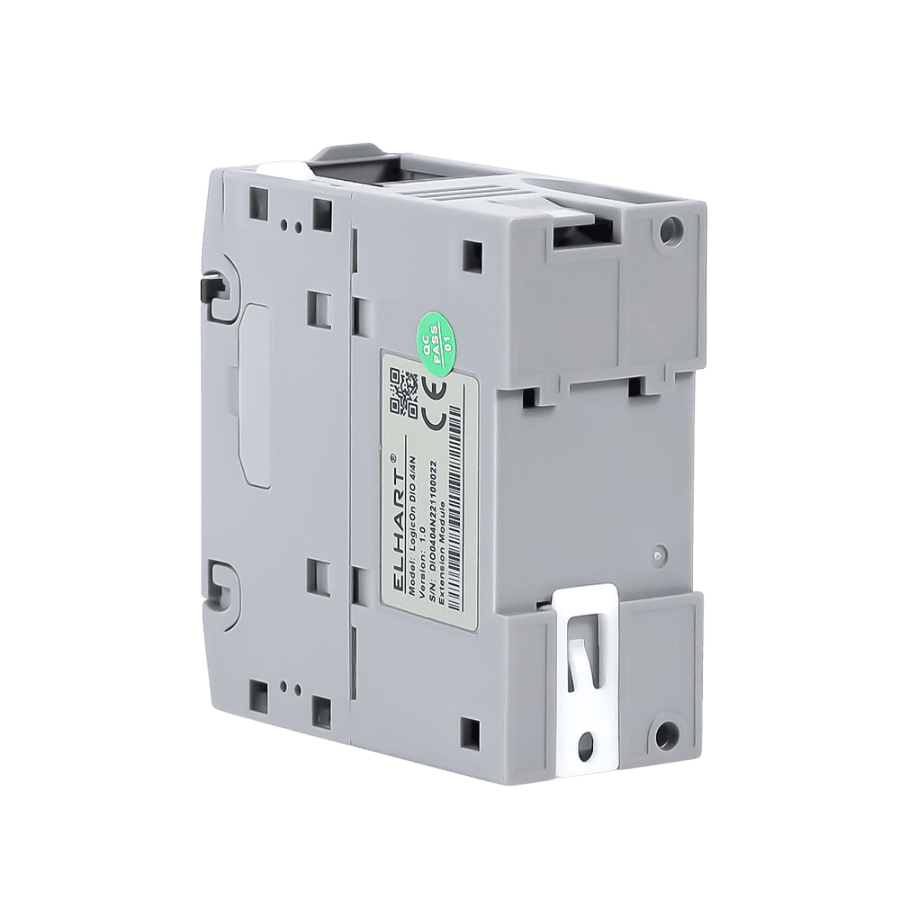

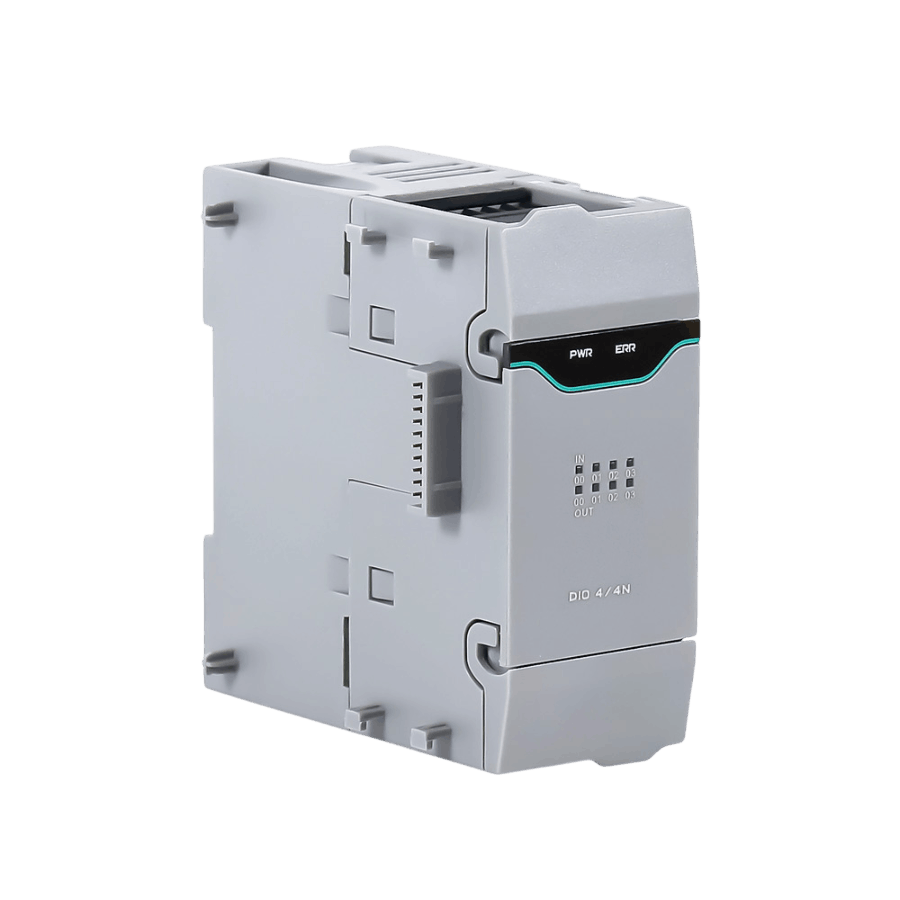

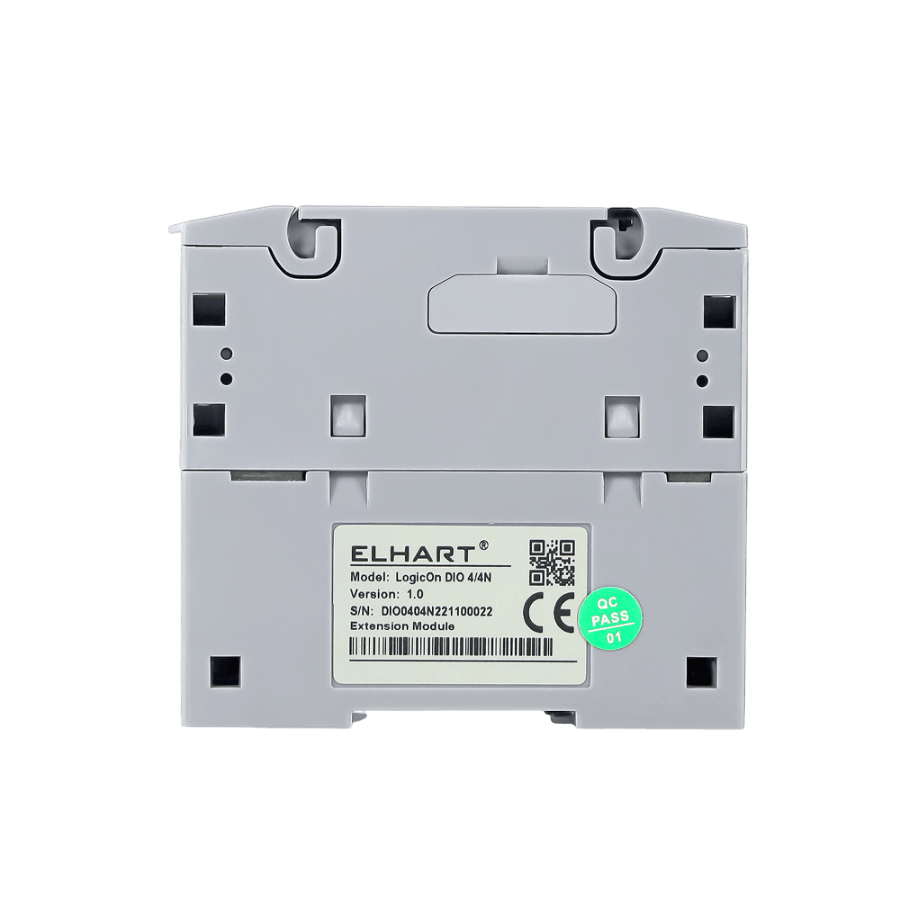

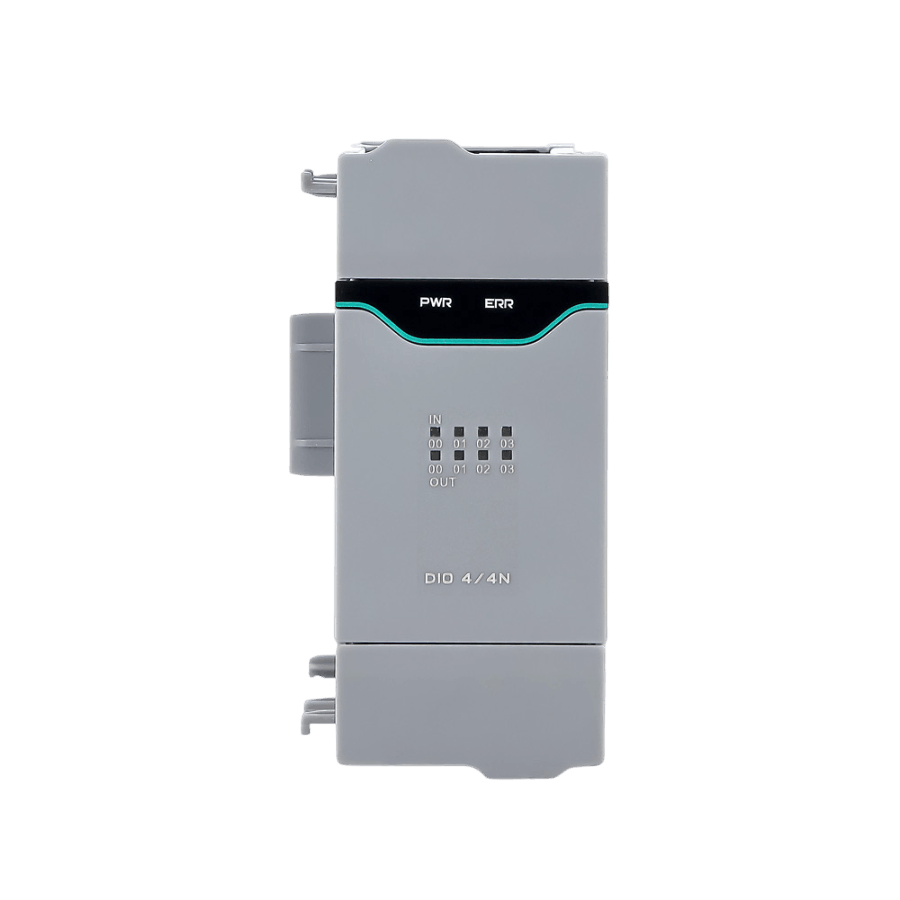

LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART

LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DIO 4/4N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
Оборудование: Модуль расширения
Количество и типы входов: 4 вх. (PNP/NPN) для модуля расшир.
Количество и типы выходов: 4 вых. (NPN) для модуля расшир.
Напряжение питания: =24VDC
6 877 ₽
В наличии: много
-
шт
+
В корзину

Описание модулей расширения LogicOn

Модули расширения LogicOn выпускаются в 7 модификациях с разным набором входов и выходов. Представлены как дискретные, так и аналоговые модули. К одному контроллеру LogicOn может быть подключено до 8 модулей по правосторонней шине.

Подключение по внутренней правосторонней шине Подключение по внутренней правосторонней шине
До 8 модулей расширения к одному ПЛК До 8 модулей расширения к одному ПЛК
Не требует внешнего питания Не требует внешнего питания

Технические характеристики модулей расширения LogicOn

Параметры Дискретные модули
DI 8 DO 8N DO 8R DIO 4/4N
Количество входов 8 - - 4
Количество выходов - 8 8 4
Тип входов PNP/NPN PNP/NPN
Тип выходов транзисторный, NPN реле NPN
Питание =24 В по внутренней шине
Максимальная потребляемая мощность 2 Вт 1,2 Вт 2,5 Вт 1,8 Вт
Степень защиты IP20
Максимальная нагрузка транзисторный выход: 0,5 А при =28 В релейный выход: 3 А при ~250 В, 3 А при =30 В
Рабочая температура -10…+60 °C
Относительная влажность 10…90 % (без образования конденсата)
Параметры Аналоговые модули
AI 4 AI 4PT AIO 2/2
Количество входов 4 4 2
Количество выходов - - 2
Тип входов 4…20 мА 0…10 В термосопротивление (Pt100) 4…20 мА 0…10 В
Тип выходов 4…20 мА 0…10 В
Питание =24 В по внутренней шине
Максимальная потребляемая мощность 1 Вт 1,8 Вт 2,5 Вт
Степень защиты IP20
Точность 1,00%
Рабочая температура -10…+60 °C
Относительная влажность 10…90 % (без образования конденсата)

Габаритные размеры модулей расширения LogicOn

Габаритные размеры модулей расширения для ПЛК LogicOn, мм Габаритные размеры модулей расширения для ПЛК LogicOn, мм

Схемы подключения входов и выходов модулей расширения LogicOn

Схемы подключения дискретных входов
Схема подключения датчиков с выходом NPN Схема подключения датчиков
с выходом NPN
Схема подключения датчиков с выходом PNP Схема подключения датчиков
с выходом PNP

Схемы подключения дискретных выходов
Схема подключения модуля расширения с транзисторными выходами Схема подключения модуля расширения
с транзисторными выходами
Схема подключения модуля расширения с релейными выходами Схема подключения модуля
расширения с релейными выходами

Схемы подключения аналоговых входов
Схема подключения датчика с выходом 4…20 мА Схема подключения датчика
с выходом 4…20 мА
Схема подключения датчика с выходом 0…10 В Схема подключения датчика
с выходом 0…10 В

Схемы подключения аналоговых выходов
Схема подключения модуля расширения с аналоговыми выходами 4…20 мА Схема подключения модуля расширения
с аналоговыми выходами 4…20 мА
Схема подключения модуля расширения с аналоговыми выходами 0…10 В Схема подключения модуля расширения
с аналоговыми выходами 0…10 В

Подключение модулей расширения к ПЛК LogicOn

Внимание!

Внимание!
Операции по подключению и отключению модулей обязательно производить при выключенном питании и отключенном USB.

Для установки первого модуля необходимо:

  1. Переместить фиксатор на корпусе ПЛК в положение «открыто».
  2. Вставить модуль расширения.
  3. Переместить фиксатор в положение «закрыто». Второй и последующие модули подключаются к уже установленным аналогичным образом.

При подключении нескольких модулей расширения разных типов должна соблюдаться последовательность: DIO AI AO PT(TC).

Подключение 1
Подключение 2
