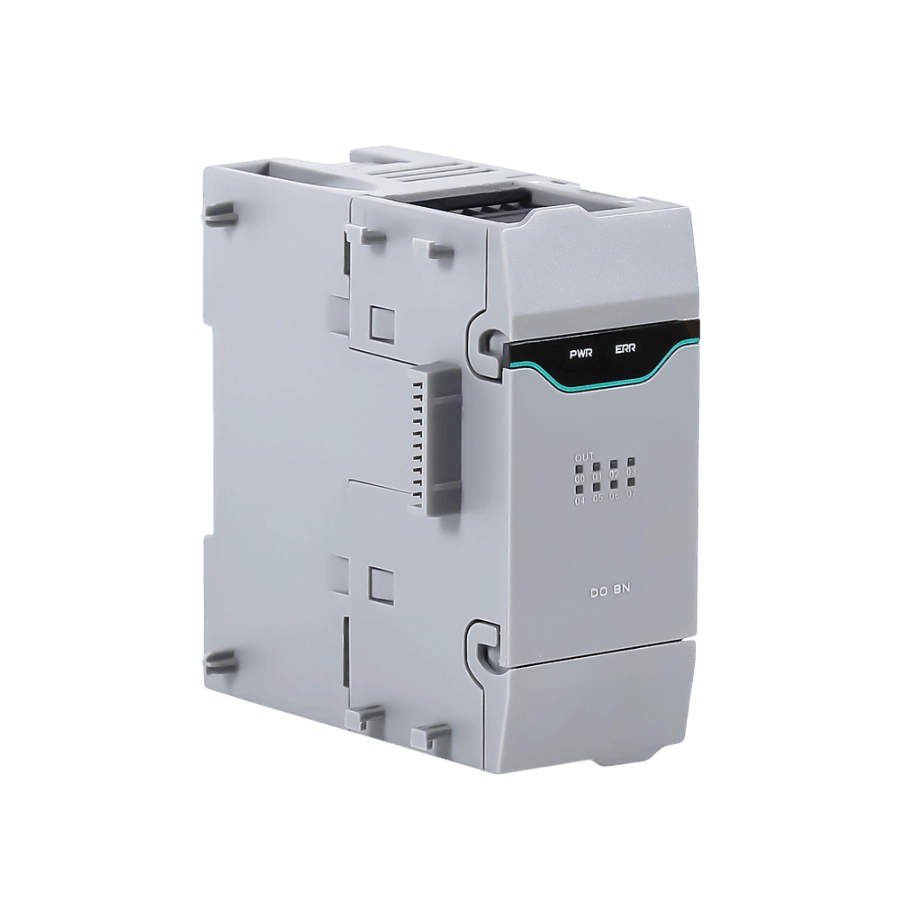

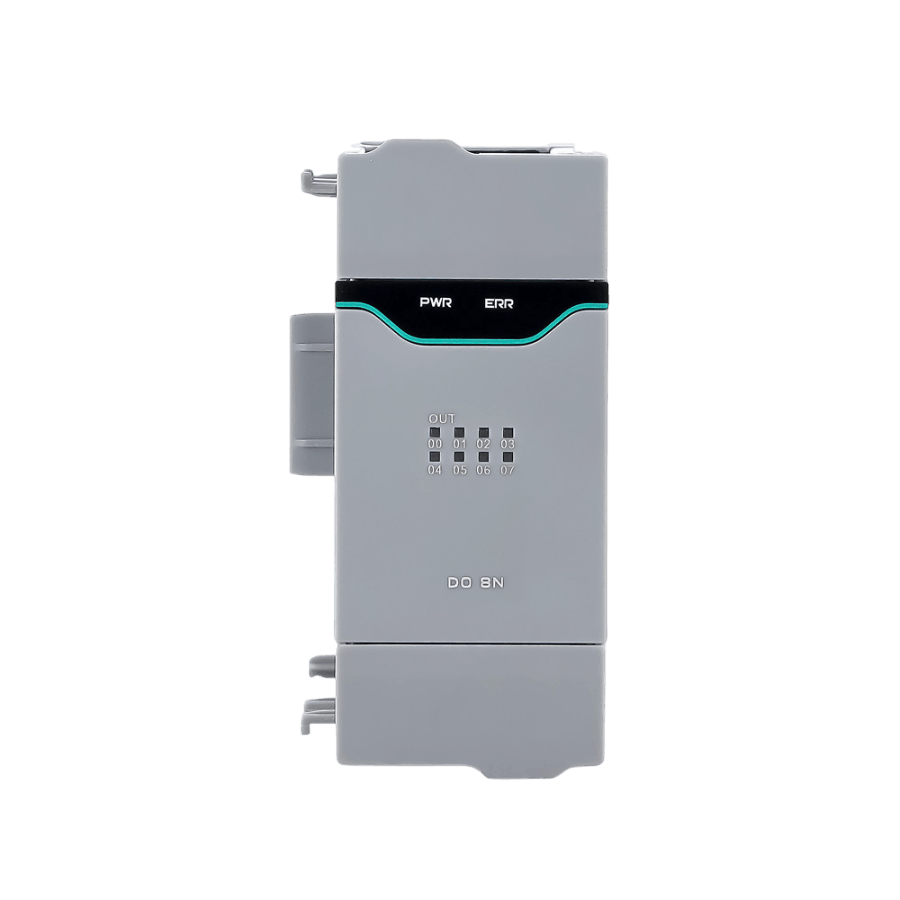

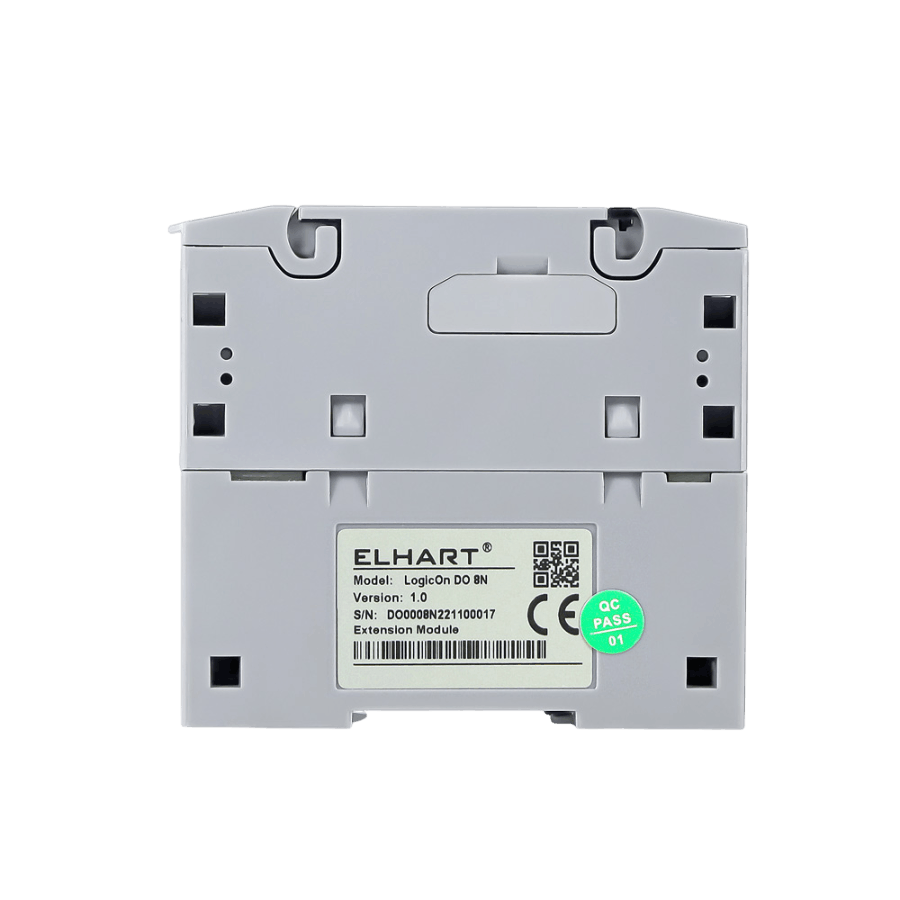

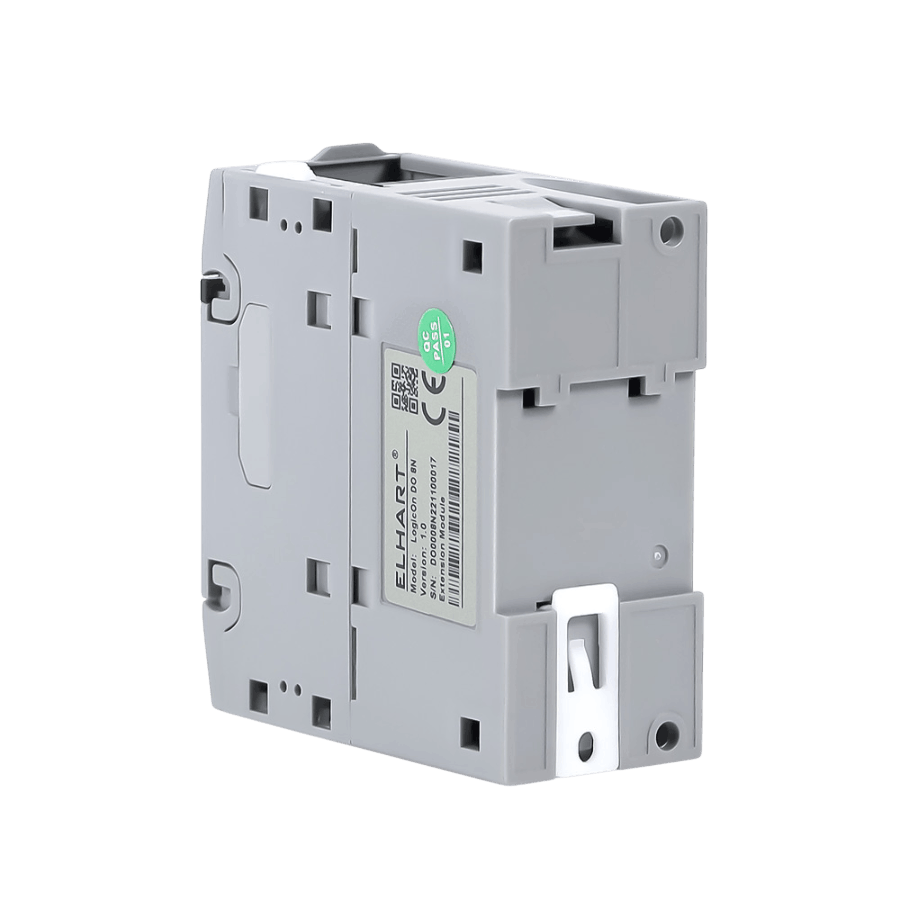

LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART

LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
LogicOn DO 8N Модуль расширения для программируемого логического контроллера (ПЛК) ELHART
Оборудование: Модуль расширения
Количество и типы выходов: 8 вых. (NPN) для модуля расшир.
Напряжение питания: =24VDC
6 877 ₽
В наличии: много
-
шт
+
В корзину

Описание модулей расширения LogicOn

Модули расширения LogicOn выпускаются в 7 модификациях с разным набором входов и выходов. Представлены как дискретные, так и аналоговые модули. К одному контроллеру LogicOn может быть подключено до 8 модулей по правосторонней шине.

Подключение по внутренней правосторонней шине Подключение по внутренней правосторонней шине
До 8 модулей расширения к одному ПЛК До 8 модулей расширения к одному ПЛК
Не требует внешнего питания Не требует внешнего питания

Технические характеристики модулей расширения LogicOn

Параметры Дискретные модули
DI 8 DO 8N DO 8R DIO 4/4N
Количество входов 8 - - 4
Количество выходов - 8 8 4
Тип входов PNP/NPN PNP/NPN
Тип выходов транзисторный, NPN реле NPN
Питание =24 В по внутренней шине
Максимальная потребляемая мощность 2 Вт 1,2 Вт 2,5 Вт 1,8 Вт
Степень защиты IP20
Максимальная нагрузка транзисторный выход: 0,5 А при =28 В релейный выход: 3 А при ~250 В, 3 А при =30 В
Рабочая температура -10…+60 °C
Относительная влажность 10…90 % (без образования конденсата)
Параметры Аналоговые модули
AI 4 AI 4PT AIO 2/2
Количество входов 4 4 2
Количество выходов - - 2
Тип входов 4…20 мА 0…10 В термосопротивление (Pt100) 4…20 мА 0…10 В
Тип выходов 4…20 мА 0…10 В
Питание =24 В по внутренней шине
Максимальная потребляемая мощность 1 Вт 1,8 Вт 2,5 Вт
Степень защиты IP20
Точность 1,00%
Рабочая температура -10…+60 °C
Относительная влажность 10…90 % (без образования конденсата)

Габаритные размеры модулей расширения LogicOn

Габаритные размеры модулей расширения для ПЛК LogicOn, мм Габаритные размеры модулей расширения для ПЛК LogicOn, мм

Схемы подключения входов и выходов модулей расширения LogicOn

Схемы подключения дискретных входов
Схема подключения датчиков с выходом NPN Схема подключения датчиков
с выходом NPN
Схема подключения датчиков с выходом PNP Схема подключения датчиков
с выходом PNP

Схемы подключения дискретных выходов
Схема подключения модуля расширения с транзисторными выходами Схема подключения модуля расширения
с транзисторными выходами
Схема подключения модуля расширения с релейными выходами Схема подключения модуля
расширения с релейными выходами

Схемы подключения аналоговых входов
Схема подключения датчика с выходом 4…20 мА Схема подключения датчика
с выходом 4…20 мА
Схема подключения датчика с выходом 0…10 В Схема подключения датчика
с выходом 0…10 В

Схемы подключения аналоговых выходов
Схема подключения модуля расширения с аналоговыми выходами 4…20 мА Схема подключения модуля расширения
с аналоговыми выходами 4…20 мА
Схема подключения модуля расширения с аналоговыми выходами 0…10 В Схема подключения модуля расширения
с аналоговыми выходами 0…10 В

Подключение модулей расширения к ПЛК LogicOn

Внимание!

Внимание!
Операции по подключению и отключению модулей обязательно производить при выключенном питании и отключенном USB.

Для установки первого модуля необходимо:

  1. Переместить фиксатор на корпусе ПЛК в положение «открыто».
  2. Вставить модуль расширения.
  3. Переместить фиксатор в положение «закрыто». Второй и последующие модули подключаются к уже установленным аналогичным образом.

При подключении нескольких модулей расширения разных типов должна соблюдаться последовательность: DIO AI AO PT(TC).

Подключение 1
Подключение 2

Документация и ПО

Наименование Тип документа
Модули расширения LogicOn Паспорт
Контроллеры ELHART серии LogicOn Каталог
Декларация о соответствии ТР ТС 004, 020 - ПЛК, Модули LOGICON Декларации о соответствии (ТС и ЕАЭС)
