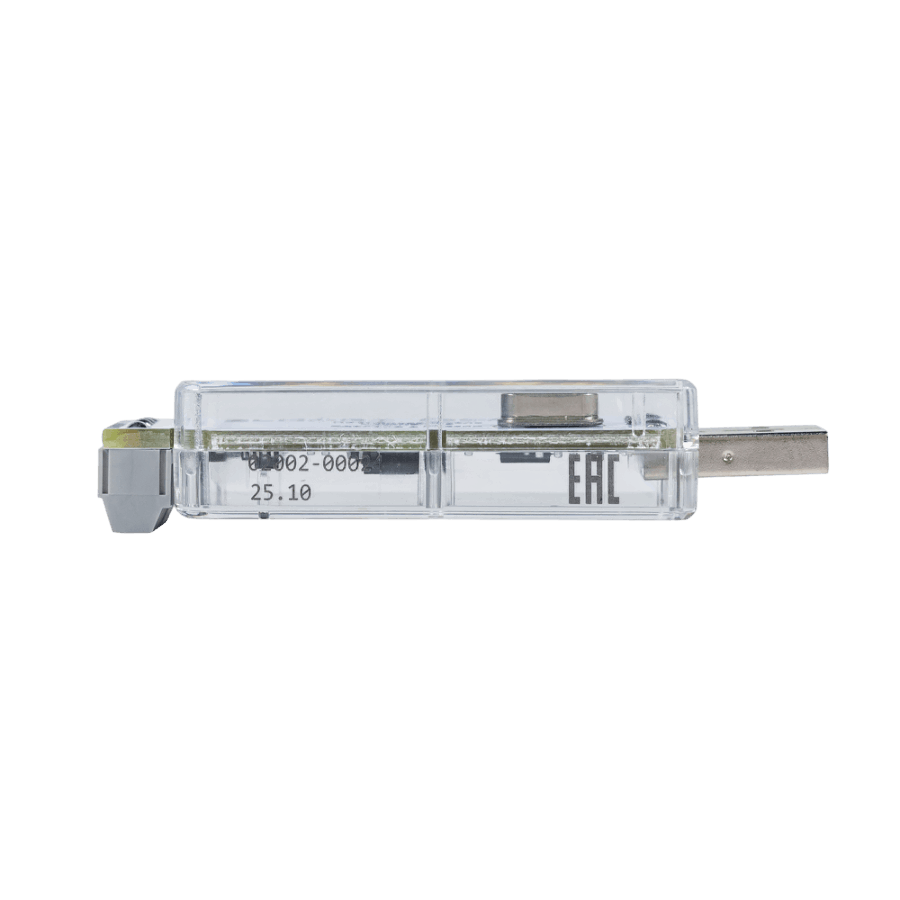

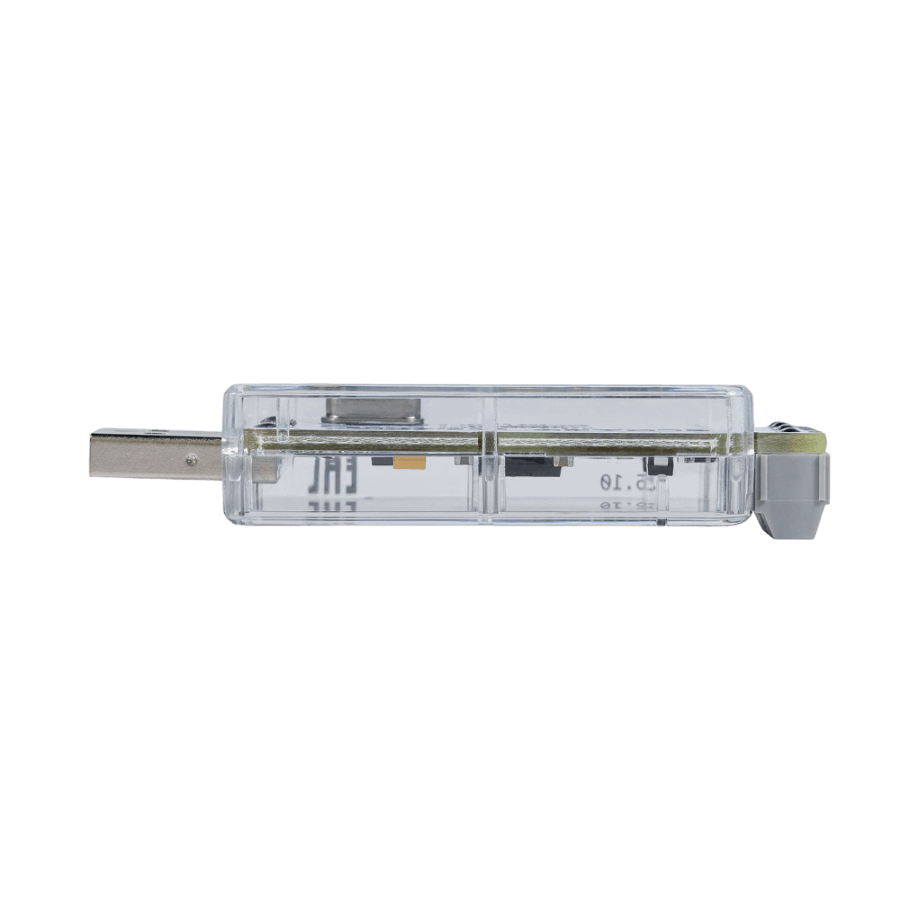

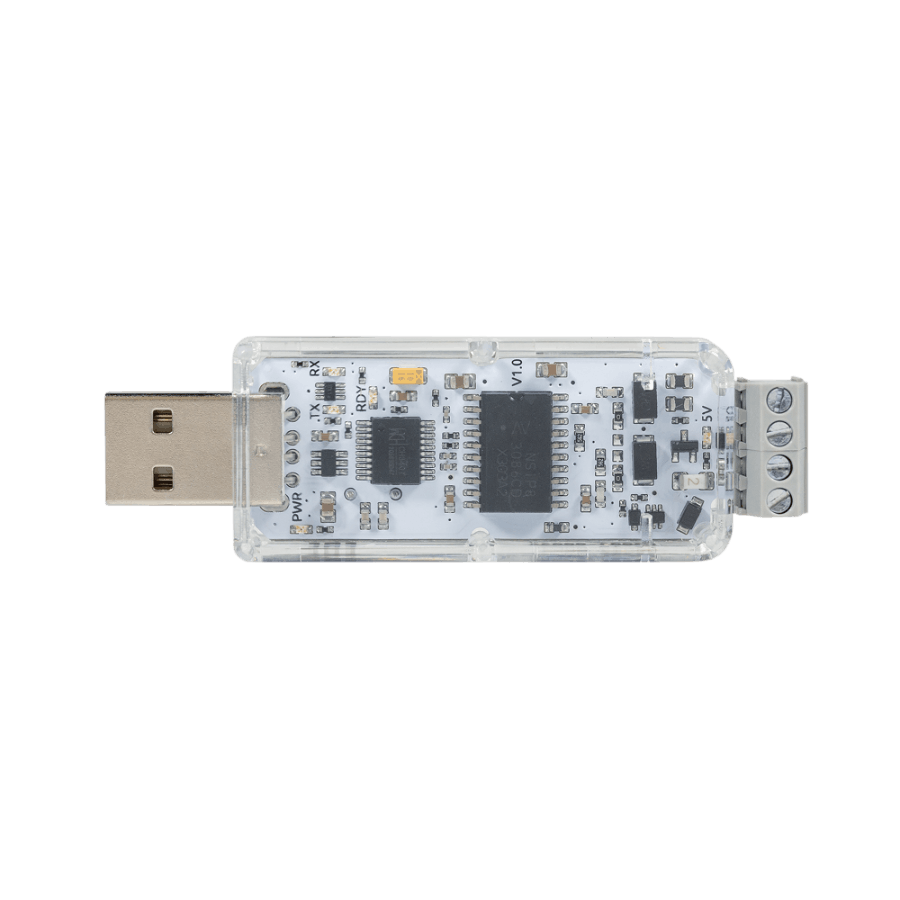

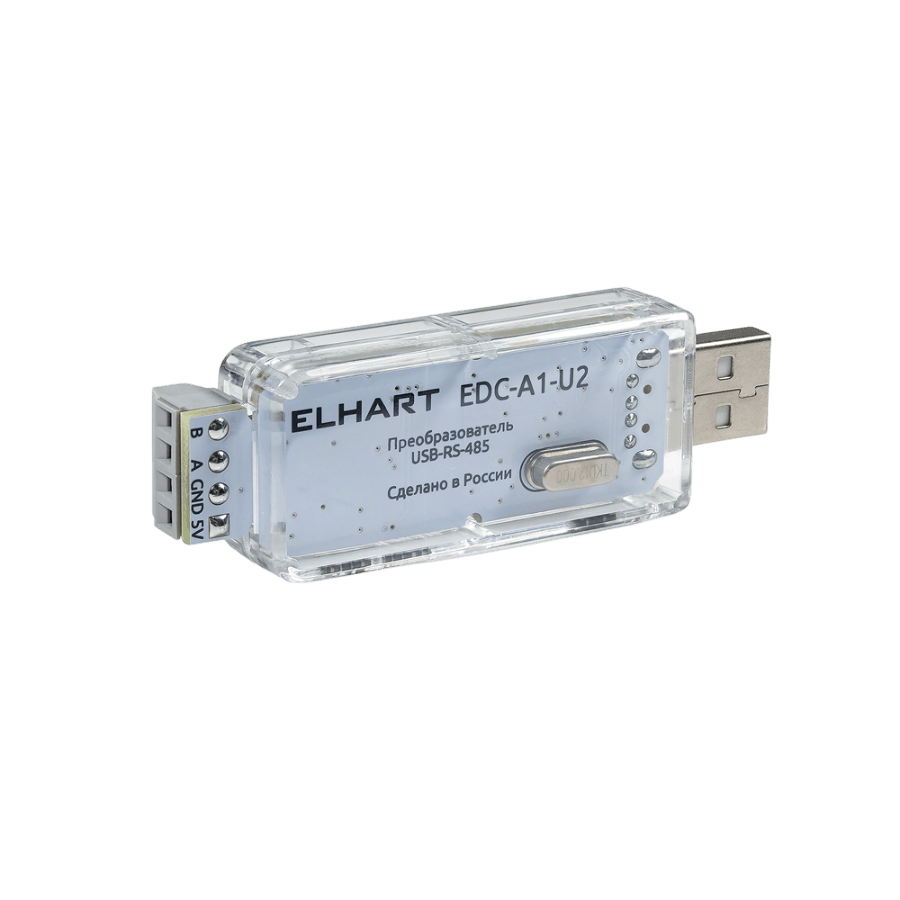

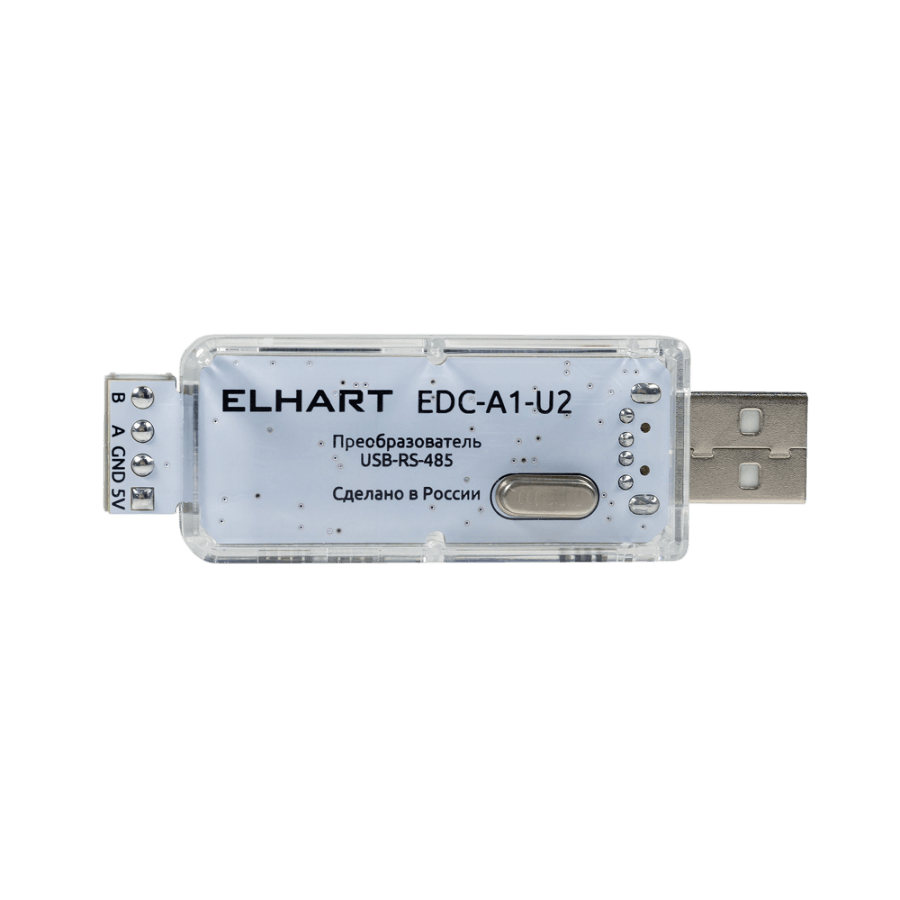

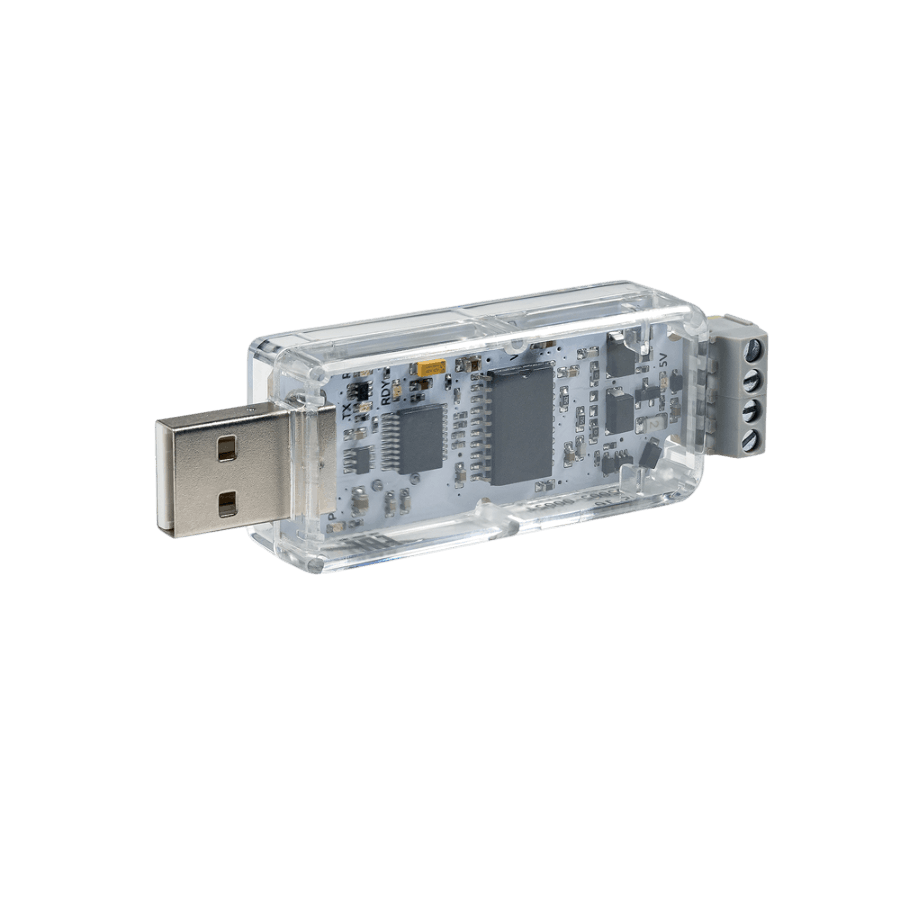

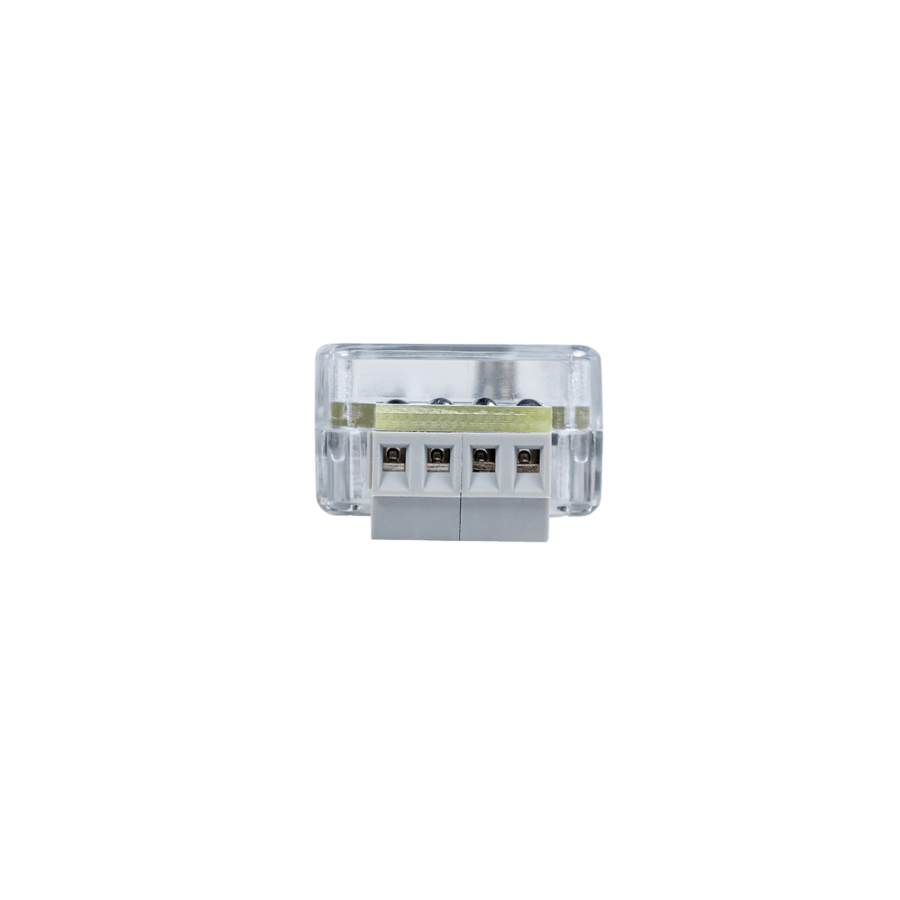

EDC-A1-U2 Преобразователь интерфейсов USB-RS-485 с гальванической развязкой и источником питания 5 В

Описание преобразователей интерфейсов ELHART серии EDC

Преобразователи интерфейсов серии EDC

Предназначены для преобразования цифровых данных при обмене между устройствами с разными интерфейсами связи. Обеспечивают гальваническую развязку между устройствами.

Надёжный инструмент для подключения устройств к персональным компьютерам или для согласования интерфейсов между различными устройствами (датчики, приборы, программируемые логические контроллеры и модули ввода/вывода, панели оператора и другие).

Особенности преобразователей интерфейсов EDC

• Компактный корпус: 75×20×25 мм.
• Гальваническая развязка между подключаемыми устройствами до 1500 В.
• Модификации U1 и U2 питаются от USB и не требуют внешнего блока питания.
• Встроенный, гальванически изолированный, источник напряжения =5 В для подключения датчиков без сторонних блоков питания.

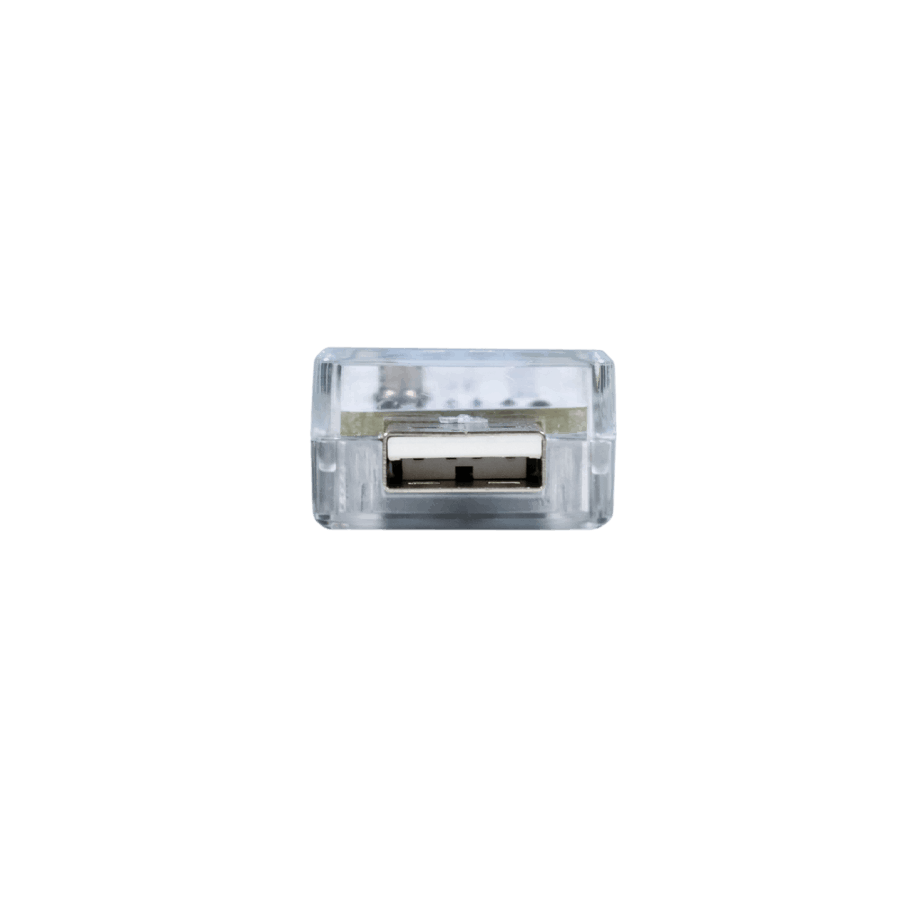

• USB коннектор тип А для непосредственного подключения к ПК.
• Удобные клеммы с винтовым зажимом для RS-232 и RS-485.
• Светодиод обнаружения драйвера в подключаемом ПК.

Технические характеристики преобразователей интерфейсов ELHART серии EDC

Модификация	EDC-A1-U1	EDC-A1-U2	EDC-A1-R1
Преобразование интерфейсов	USB ↔ RS-485		RS-232 ↔ RS-485
Допустимое напряжение питания постоянного тока	=4,75…5,25 В (от разъема USB)		=22…26 В (отдельные клеммы)
Скорость передачи данных	75…256000 б/с		75…115200 б/с
Тип интерфейса связи 1 и подключение	USB 2.0, разъем USB тип А		RS-232 встроенная клемма на 3 контакта
Тип интерфейса связи 2 и подключение	RS-485 встроенная клемма на 3 контакта	RS-485 встроенная клемма на 4 контакта
Сечение и тип клемм	до 1 мм² с винтовым зажимом
Напряжение и мощность встроенного источника питания		5 В, 0.5 Вт (отдельные клеммы)
Потребляемая мощность	не более 1 Вт
Электрическая прочность изоляции при испытании напряжением постоянного тока	=1500 В
Масса изделия	не более 50 г
Степень защиты, обеспечиваемая оболочкой	IP20
Рабочая температура окружающего воздуха при эксплуатации или хранении	-20…+50 °C
Относительная влажность окружающего воздуха без образования конденсата при эксплуатации или хранении	10…80%

Габаритные размеры преобразователей интерфейсов ELHART серии EDC

Габаритные размеры преобразователей EDC модификаций U1 и U2

Габаритные размеры преобразователей EDC модификаций U1 и U2, мм

Габаритные размеры преобразователей EDC модификации R1

Габаритные размеры преобразователей EDC модификации R1, мм

Схемы подключения преобразователей интерфейсов ELHART серии EDC

Схема подключения к преобразователю модификации U1 или U2 нескольких устройств по линии связи RS-485

Схема подключения к преобразователю модификации U1 или U2 нескольких устройств по линии связи RS-485

Схема подключения к преобразователю U2 датчика HTE.PF-RS, который питается от источника преобразователя

Схема подключения к преобразователю U2 датчика HTE.PF-RS, который питается от источника преобразователя

Схема подключения устройств RS-232 и RS-485 через преобразователь модификации R1

Схема подключения устройств RS-232 и RS-485 через преобразователь модификации R1
