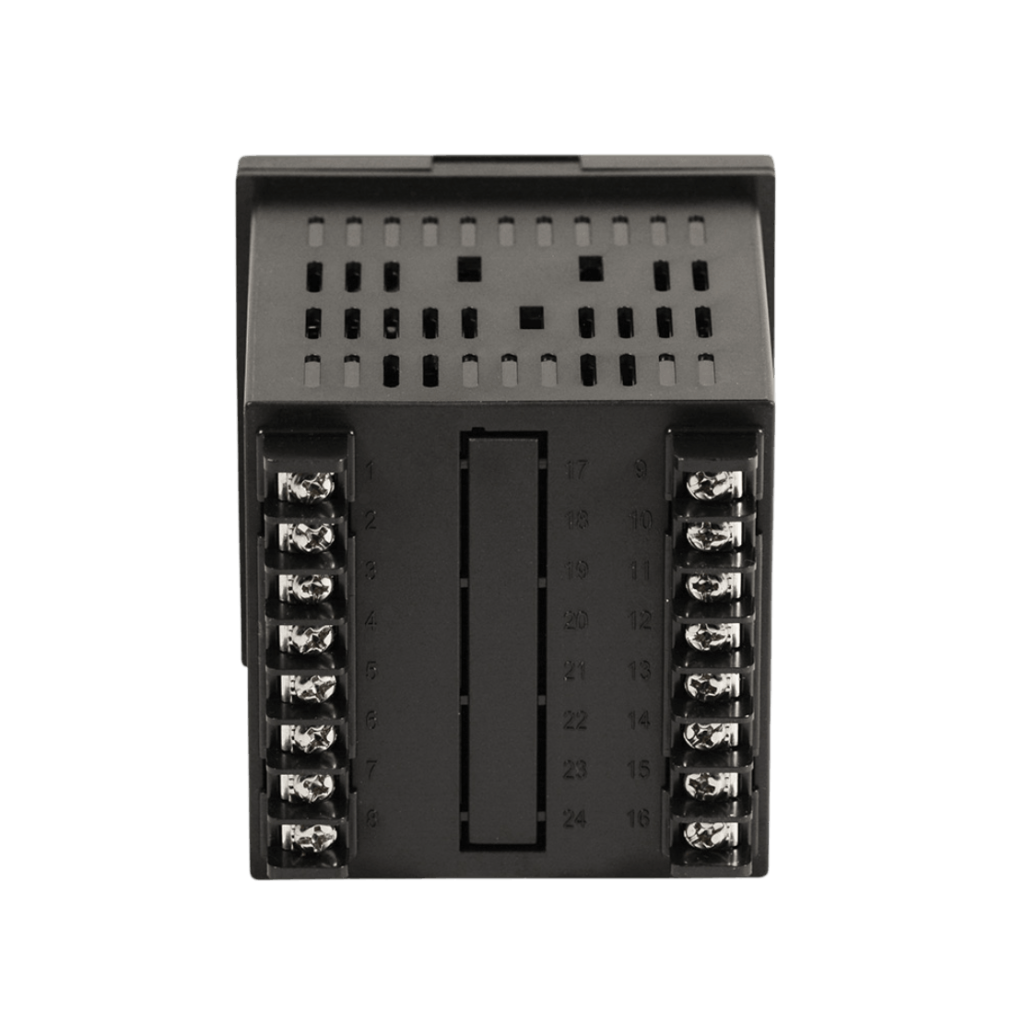

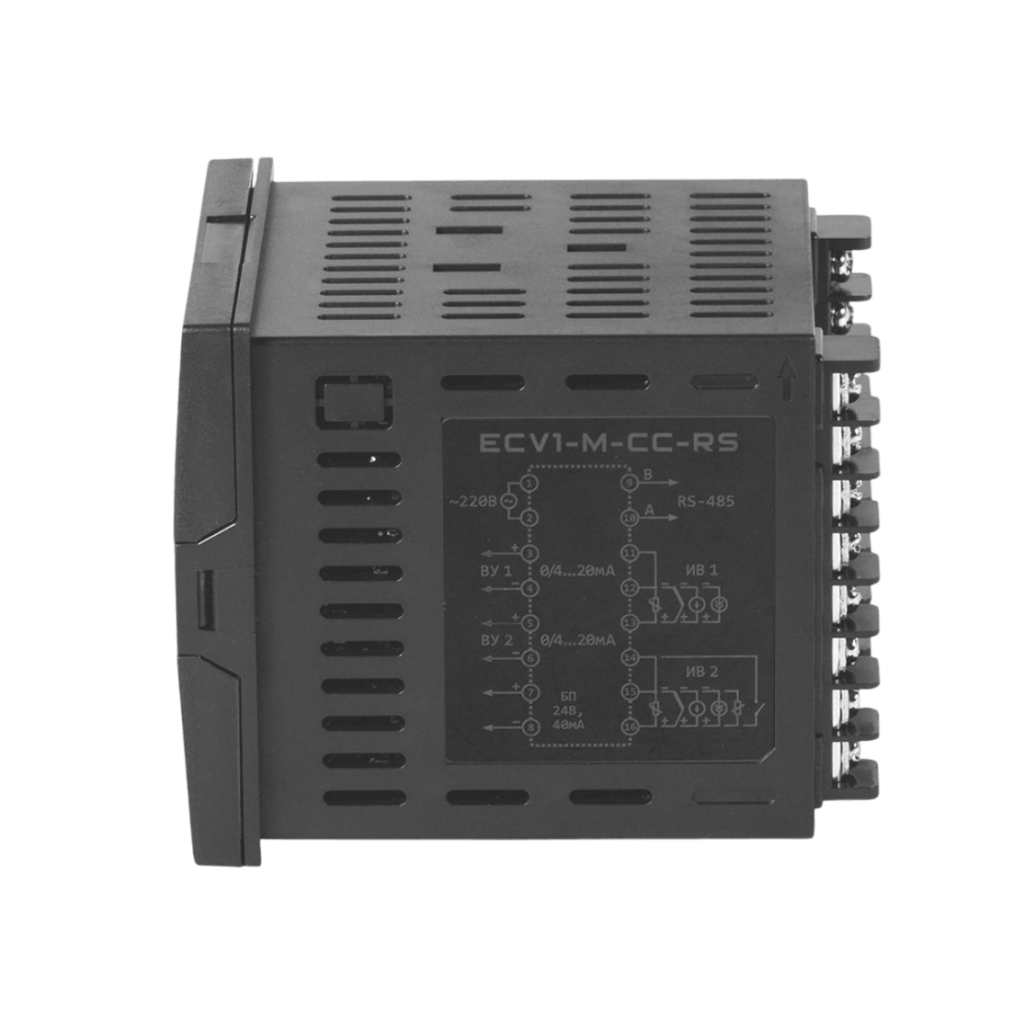

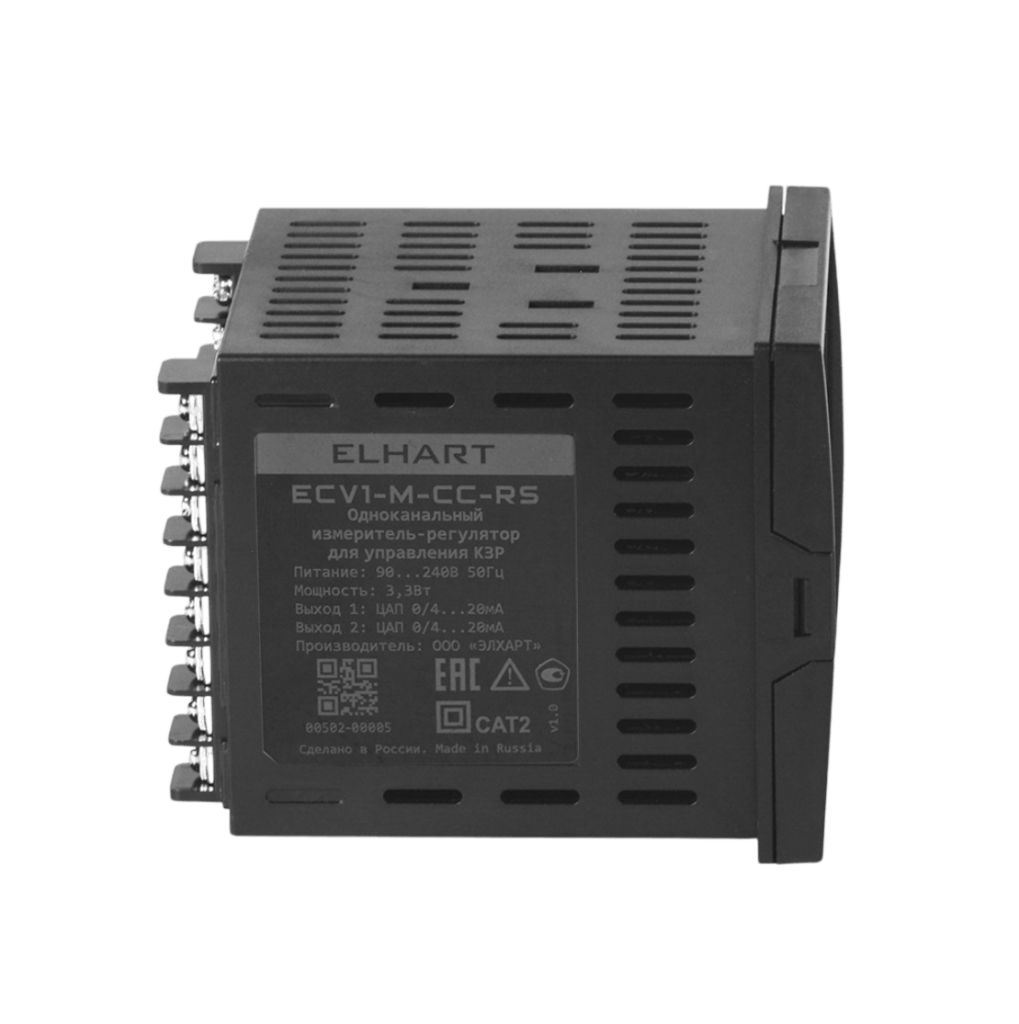

ECV1-M-CC-RS ПИД-регулятор для КЗР

Описание измерителей-регуляторов для управления КЗР ECV1

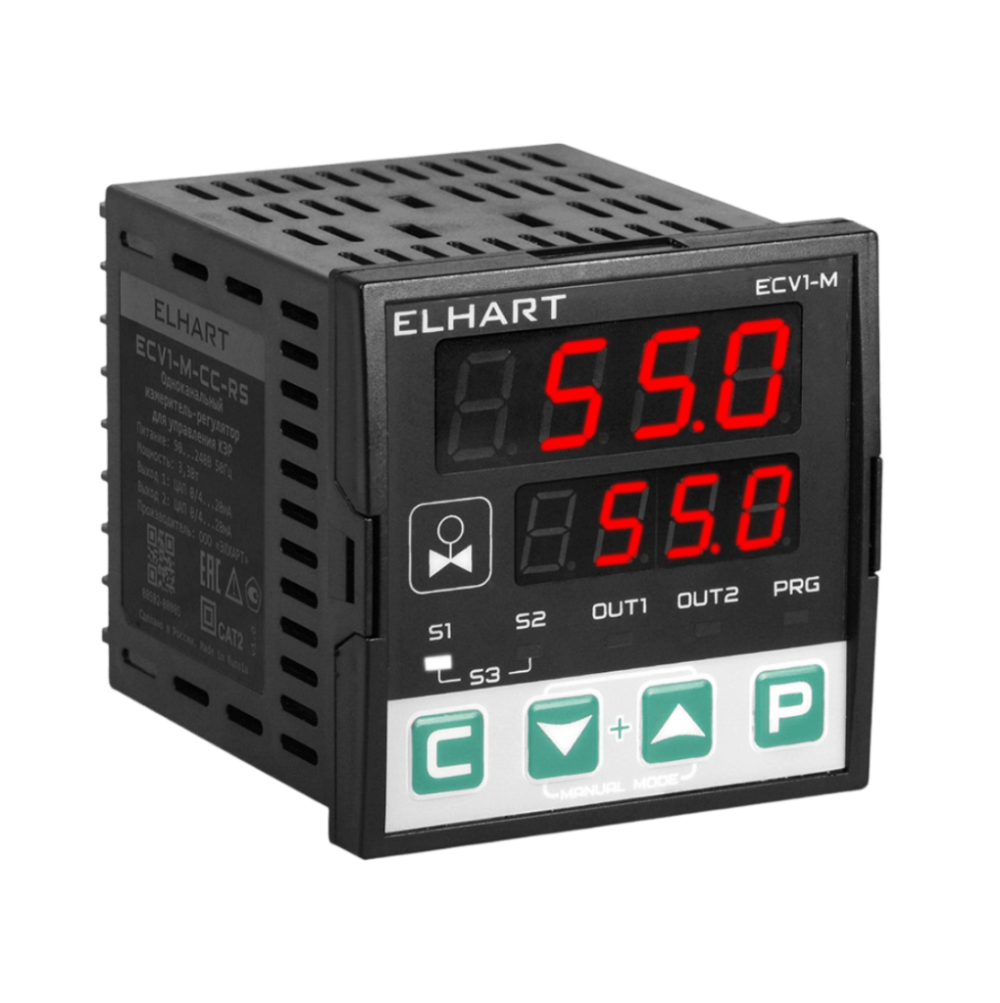

Одноканальный измеритель-регулятор ECV1

• Применение: промышленность, коммунальное и сельское хозяйство.

Назначение

• Управление запорно-регулирующими клапанами (КЗР), заслонками, задвижками, механизмами МЭО с дискретным управлением («Больше/Меньше») и аналоговым управлением (0/4…20 мА или 0/2…10 В).
• Измерение температуры термопарами по ГОСТ Р 8.585‑2001 и термопреобразователями сопротивления по ГОСТ 6651‑2009.
• Измерение унифицированных сигналов постоянного тока и напряжения с преобразованием в пользовательские единицы (°С, %, бар, м, кгс/см² и др.).
• Регулирование по законам ON/OFF (двухпозиционный), ПИД, ПДД2.
• Передача измеренных сигналов в АСУ ТП по RS‑485 (Modbus RTU) и дистанционное управление исполнительными механизмами.

Корпуса

• Щитовые: 72×72 мм и 96×96 мм.

Питание

• Встроенный источник =24 В для подключения аналоговых датчиков без внешнего питания.

Настройка и защита

• 3 варианта заводских настроек.
• 3 уровня блокировки оперативных параметров и защита программируемых параметров паролем.

Модификация ECV1‑L - дополнительные функции

• Управление подпиткой системы отопления с контролем времени работы.
• Погодозависимое регулирование по графику отопления или графику коррекции.
• Дискретные входы для работы с блоками концевых выключателей электроприводов и МЭО:
  • в режиме наладки - определение времени полного хода регулирующего органа;
  • в рабочем режиме - отключение управляющих выходов при достижении крайних положений.

Области применения

• Теплоэнергетика, системы отопления, вентиляции, кондиционирования, ГВС, теплообменные аппараты, системы с КЗР, задвижками, заслонками, шиберами, жалюзи с электроприводом.

Функциональная схема измерителей-регуляторов для управления КЗР ECV1

Функциональная схема прибора ECV1

Особенности измерителей-регуляторов для управления КЗР ECV1

• Управление приводами КЗР: реле «Больше/Меньше» или аналоговый сигнал.
• Законы регулирования: ПИД, ПДД2, ON/OFF, а также ручное управление.
• Работа с КЗР, оснащёнными датчиками обратной связи.
• Дистанционное задание уставки: переменным резистором, сигналом тока или напряжения.
• График отопления и график коррекции уставки.
• Вычислительные функции: средневзвешенная сумма, разность, отношение, квадратный корень.
• Защита от примерзания и прикипания КЗР.
• Три настраиваемых набора экранов для произвольной конфигурации отображения оперативных параметров.
• Задаваемая скорость изменения уставки (°С/мин).
• Функция LBA (контроль обрыва контура управления).
• Несколько уровней блокировки оперативных параметров.
• Функция управления насосом подпитки в системах отопления (для ECV1‑L).
• Работа с датчиками крайних положений (для ECV1‑L).
• Встроенный источник питания =24 В для питания датчиков с унифицированными аналоговыми сигналами тока и напряжения.

Погодозависимое регулирование по графику отопления	График коррекции
Уставка регулятора определяется температурой воздуха на улице по графику отопления, который может быть задан по 2…5 точкам.	Уставка регулятора определяется по формуле: Уставка = Коррекция + ФиксУставка, где: ФиксУставка - оперативный параметр прибора, Коррекция - величина, определяемая по графику коррекции, который может быть задан по 2…5 точкам.

Вычисления	Внешнее задание уставки
Прибор имеет расширенные вычислительные способности. Благодаря тому, что пользовательские коэффициенты k1 и k2 могут принимать как положительные значения, так и отрицательные, прибор может рассчитывать не только сумму, но и разность.	Уставка регулятора может быть задана с панели управления прибора, по интерфейсу RS-485, сигналами тока и напряжения, двумя дискретными сигналами (до 3х предустановленных уставок), а так же переменным резистором, вынесенным отдельно на пульт управления.

Защита от примерзания	Скорость изменения уставки
Функция предназначена для защиты КЗР от примерзания или прикипания в случае продолжительного неподвижного состояния при неблагоприятных внешних факторах (отрицательная температура протекающей среды или окружающего воздуха, загрязнения и т.д). Прибор контролирует время неподвижного состояния и периодически страгивает регулирующий орган на заданный процент.	ECV1 позволяет контролировать скорость выхода на новое значение рабочей температуры, контролируя скорость изменения уставки. В момент запуска регулятора или при изменении уставки прибор начинает работу от текущей измеренной температуры и доводит ее до нового значения с заданной скоростью.

Примеры применения измерителя-регулятора для КЗР ELHART ECV1

Поддержание уровня воды в паровом котле

Поддержание уровня воды при помощи измерителя-регулятора ECV1

Поддержание точного уровня воды в барабане парового котла осуществляется по ПИД (ПДД2) закону регулирования регулирующим клапаном, управляемым приводом МЭО. Уровень воды измеряется дифференциальным манометром с выходом 4…20 мА. МЭО оснащен блоком сигнализации положения выходного вала.

Регулирование температуры в контуре горячего водоснабжения

Использование ПИД-регулятора ELHART серии ECV1 для регулирования температуры в контуре горячего водоснабжения

Базовая функция ECV1 - управление регулирующим клапаном (КЗР) с управлением типа «Больше/Меньше» в системах поддержания температуры, давления и прочих физических величин. Второй вход является функциональным и может использоваться для дистанционного запуска и остановки регулирования.

Погодозависимое регулирование с автоматической подпиткой системы отопления

Погодозависимое ПИД-регулирование измерителем-регулятором для КЗР ELHART ECV1

ECV1 имеет возможность коррекции уставки отопления по графику, в зависимости от температуры воздуха снаружи. Зависимость уставки отопления от уличного воздуха может быть задана как напрямую по графику отопления, так и косвенно по графику коррекции.

Модификация ECV1-L, в отличие от ECV1-M, поддерживает алгоритм управления подпиткой по датчикам утечки и сухого хода, в качестве которых могут выступать реле давления. Подпитка системы осуществляется либо открытием клапана либо включением насоса подачи теплоносителя в систему отопления по сигналу от датчика утечки. По датчику сухого хода прибор блокирует подпитку, если теплоноситель в источнике отсутствует или его давление недостаточно. В отличие от простых релейных схем, ECV1-L обеспечивает контроль времени подпитки. Если она длится дольше заданной величины, прибор отключает подпитку и выдает соответствующее предупреждение об аварии.

Вентиляция в тепличных комплексах

Управление вентиляцией регулятором ELHART серии ECV1 в тепличных комплексах

Регулятор ECV1-L задает степень открытия вентиляционных форточек пропорционально температуре воздуха в теплице - чем выше температура, тем сильнее открыты вентиляционные форточки. При превышении максимально допустимой температуры запускается система принудительной вентиляции.

Для более точного позиционирования створок форточек при работе с обычным асинхронным двигателем, используются дискретные датчики положения, позволяющие точно определить время полного хода створок форточек.

Технические характеристики измерителей-регуляторов для управления КЗР ECV1

Схемы подключения измерителей-регуляторов для управления КЗР

Схема подключения измерителя-регулятора
для управления КЗР ECV1-M



Схема подключения измерителя-регулятора
для управления КЗР серии ECV1-L

Габаритные размеры измерителей-регуляторов ELHART ECV1

Габаритные размеры
измерителя-регулятора ELHART ECV1-M, мм



Габаритные размеры
измерителя-регулятора для управления КЗР ECV1-L, мм

Обозначение при заказе измерителей-регуляторов ECV1

Готовые решения на основе измерителей-регуляторов ELHART ECV1

Шкаф для ИТП и систем теплоснабжения КОНТУР-С0 Простое решение для систем с одним контуром теплоснабжения Функции управления подпиткой Автоматическое управление группой циркуляционных насосов Удобные органы управления и индикации Легкий и компактный корпус Передача сигнала аварии насосов
