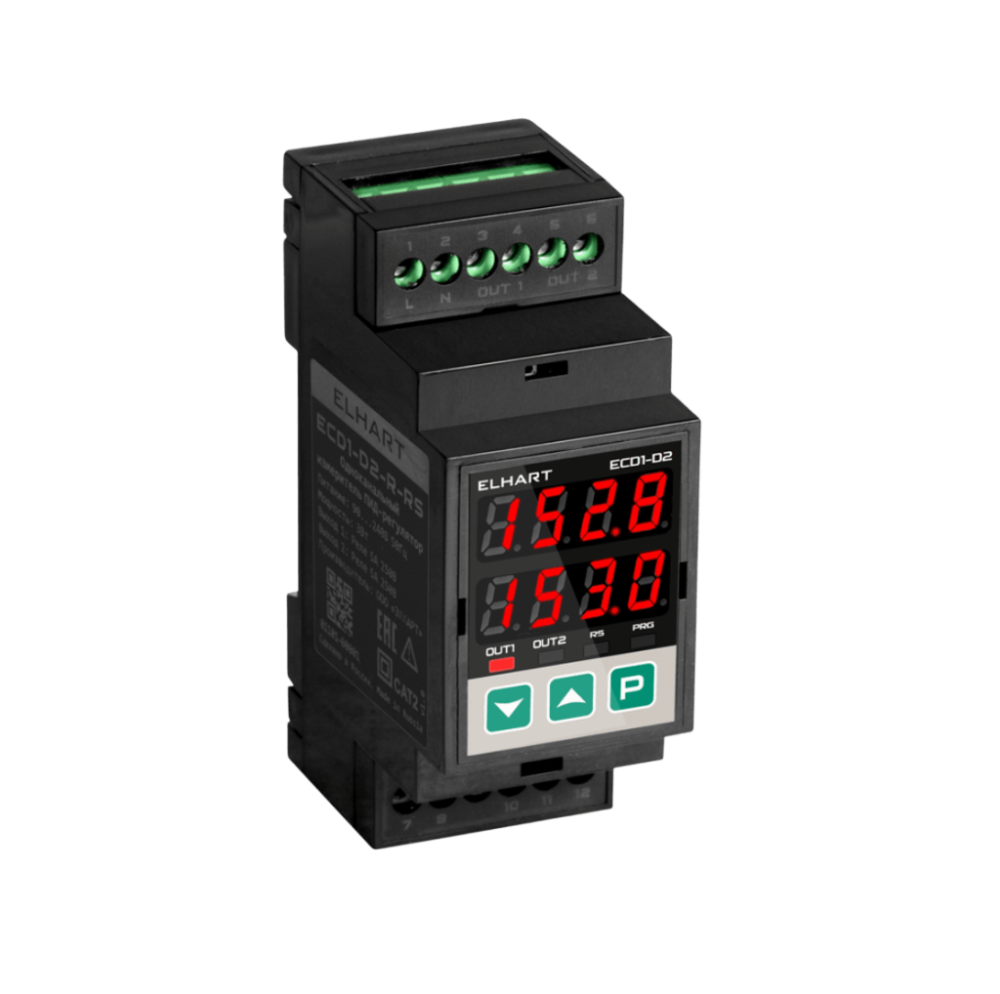

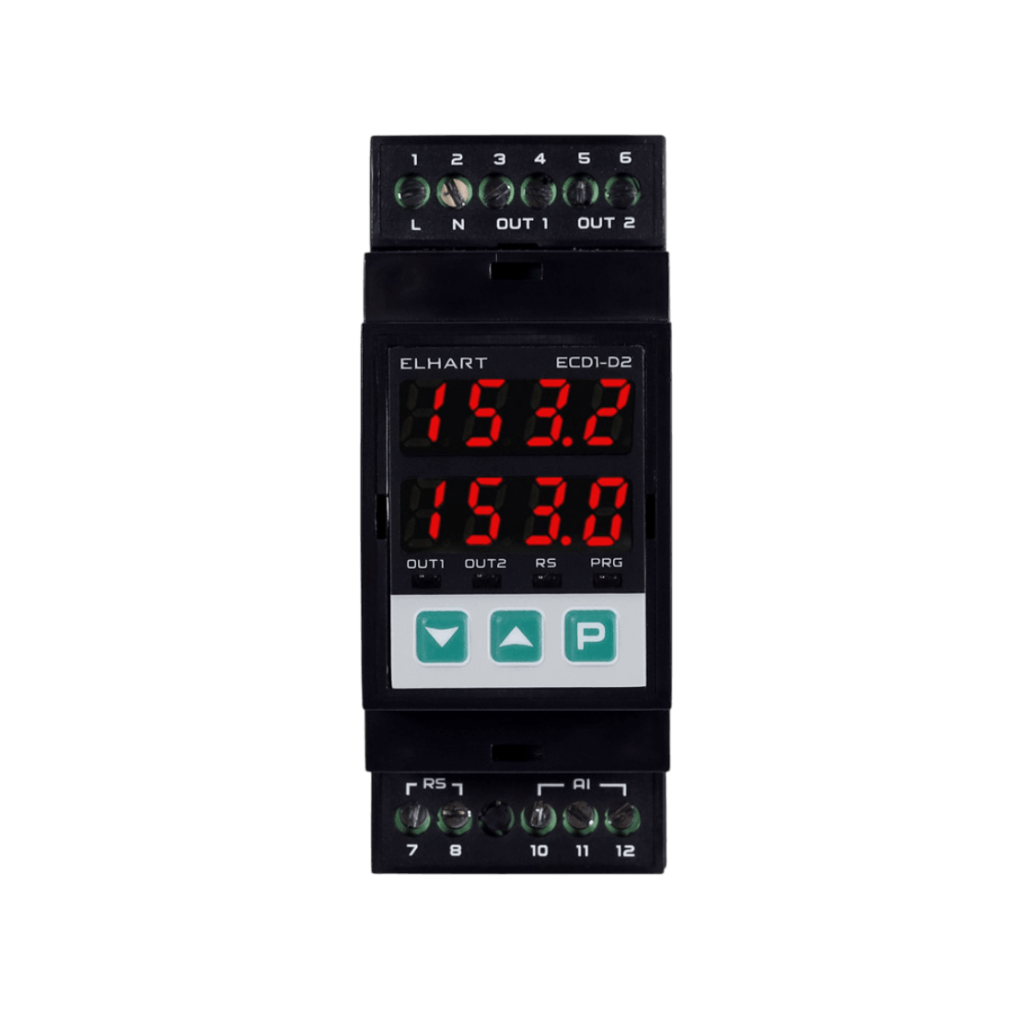

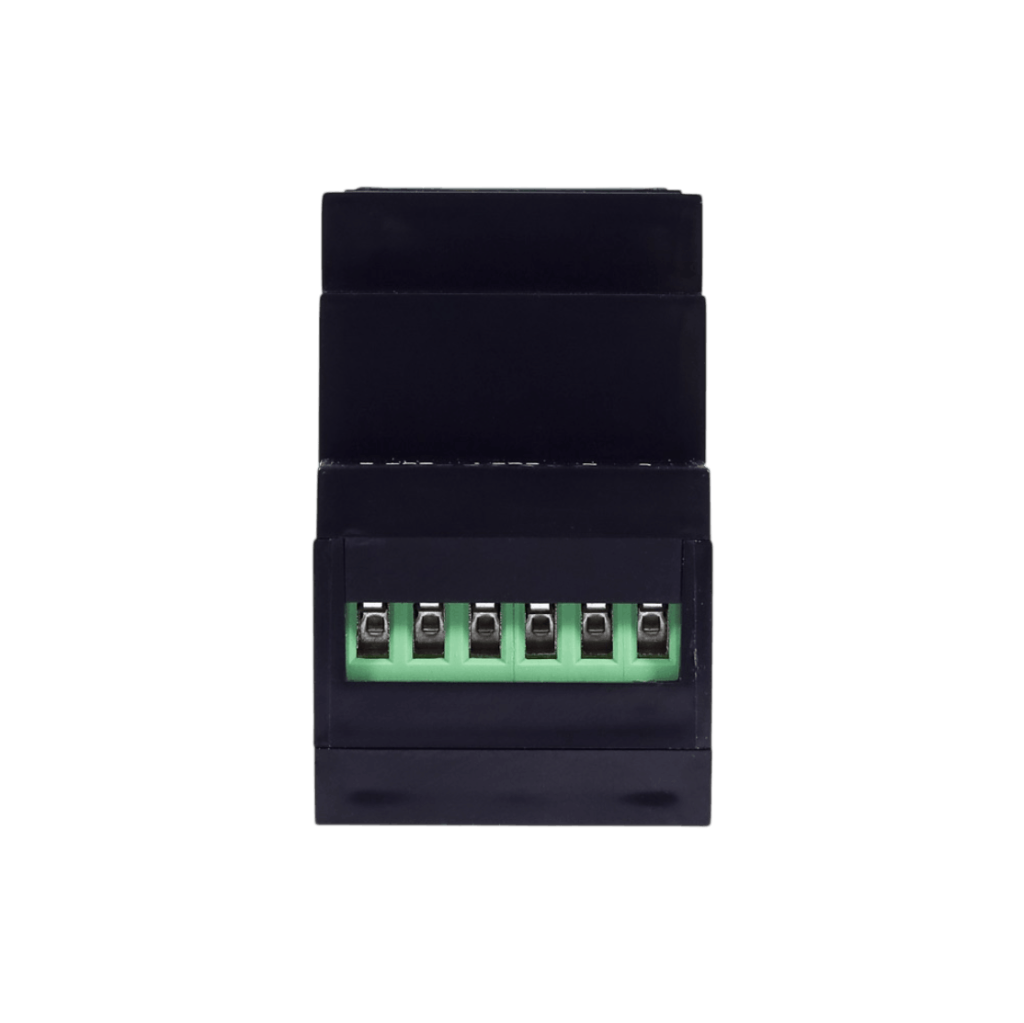

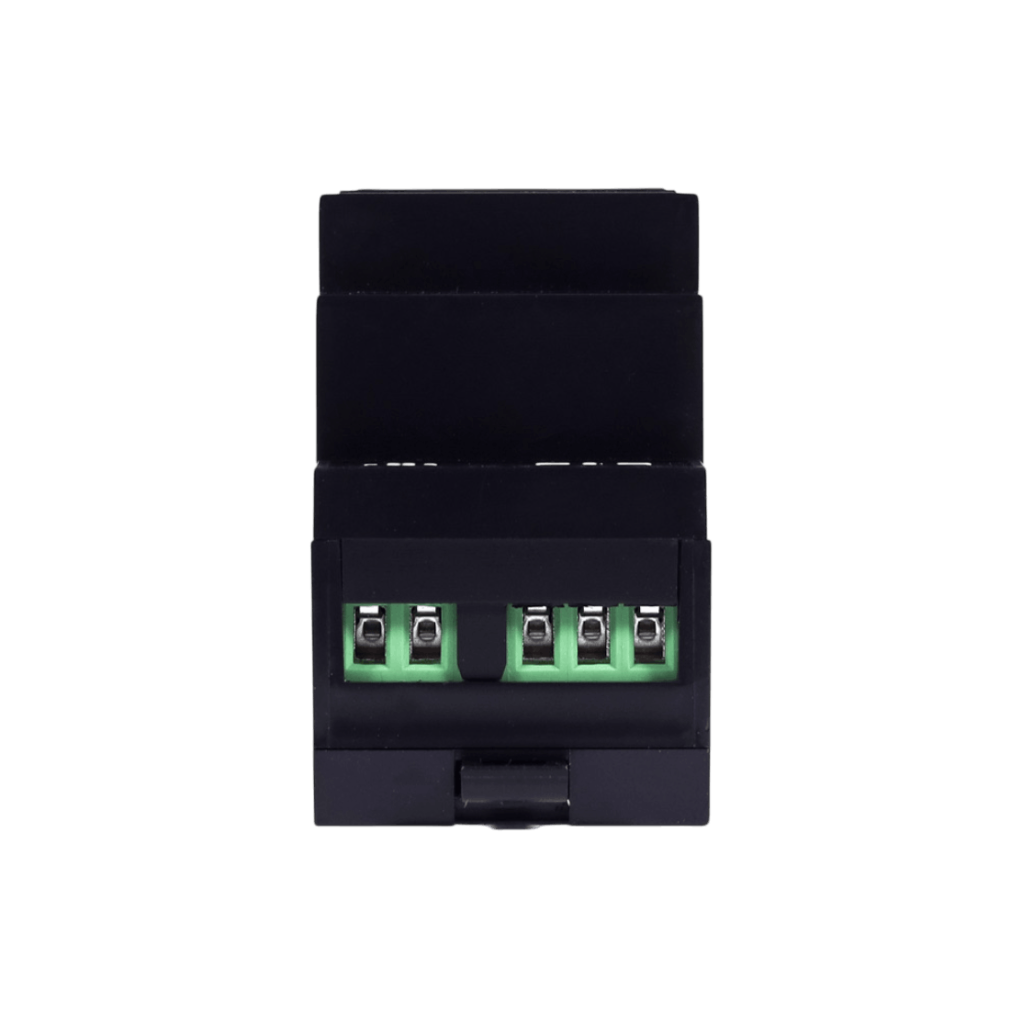

ECD1-D2-R-RS Измеритель ПИД-регулятор

ECD1-D2-R-RS Измеритель ПИД-регулятор
ECD1-D2-R-RS Измеритель ПИД-регулятор
ECD1-D2-R-RS Измеритель ПИД-регулятор
ECD1-D2-R-RS Измеритель ПИД-регулятор
ECD1-D2-R-RS Измеритель ПИД-регулятор
ECD1-D2-R-RS Измеритель ПИД-регулятор
Типоразмер корпуса: DIN-рейка
Количество каналов измерения: 1
Типы датчиков и сигналов: 50М, Pt100, Pt1000, 0...10 В, 4...20 мА, K(ТХА), L(ТХК), 100П, J(ТЖК), N(ТНН), S(ТПП), B(ТПР), 0...20 мА
Тип управляющего выхода: Э/м реле
Дополнительные выходы: +1 э/м реле
Режимы работы: ON/OFF (Двухпозиционный), ПИД-регулятор, Сигнализатор
Дополнительные возможности: Две уставки, ПИД-Fuzzy
Опции: RS-485 (Modbus RTU)
7 747 ₽
В наличии: много
-
шт
+
В корзину

Описание ПИД-регулятора ELHART серии ECD1

Назначение

  • Регулирование температуры и других технологических параметров по законам: двухпозиционный (ON/OFF), П, ПИ, ПИД.
  • Контроль нахождения измеренной величины в заданном диапазоне или выхода за пределы.

Вход

  • Один быстрый универсальный вход.
  • Класс точности: ±0,25%.
  • Скорость опроса: 100 мс.

Поддерживаемые датчики и сигналы

  • Термопары L, J, K, S, B (N - в версии 2.0) по ГОСТ Р 8.585-2001.
  • Термопреобразователи сопротивления: 50М, 100П, Pt100, Pt1000 по ГОСТ 6651-2009 (НСХ).
  • Унифицированные аналоговые сигналы: ток 0/4…20 мА, напряжение 0…10 В.

Выходы (в зависимости от модификации)

  • ECD1‑x‑R‑x: два электромагнитных реле.
  • ECD1‑x‑T‑x: один бесконтактный выход (управление твердотельными реле) + одно электромагнитное реле.

Модификация с дискретным входом (ECD1‑x‑x‑D)

  • Быстрая активация второй уставки.
  • Дистанционный запуск/останов регулирования.
  • Сброс фиксации выходного устройства.

Модификация с интерфейсом RS‑485 (ECD1‑x‑x‑RS)

  • Протокол Modbus RTU.
  • Настройка через программу-конфигуратор ELHART.
  • Передача измеренных величин в АСУТП.
  • Дистанционное изменение уставки и управление работой регулятора.

Функциональная схема универсального ПИД-регулятора серии ECD1

Особенности универсального ПИД-регулятора серии ECD1

Управляющий выход

  • В зависимости от модификации: электромагнитное реле или ТТР-выход (управление однофазными и трехфазными твердотельными реле, управляющий сигнал 3…32 В).

Вспомогательный релейный выход

  • Сигнализация о выходе контролируемого параметра за пределы или двухступенчатое регулирование.

Корпус

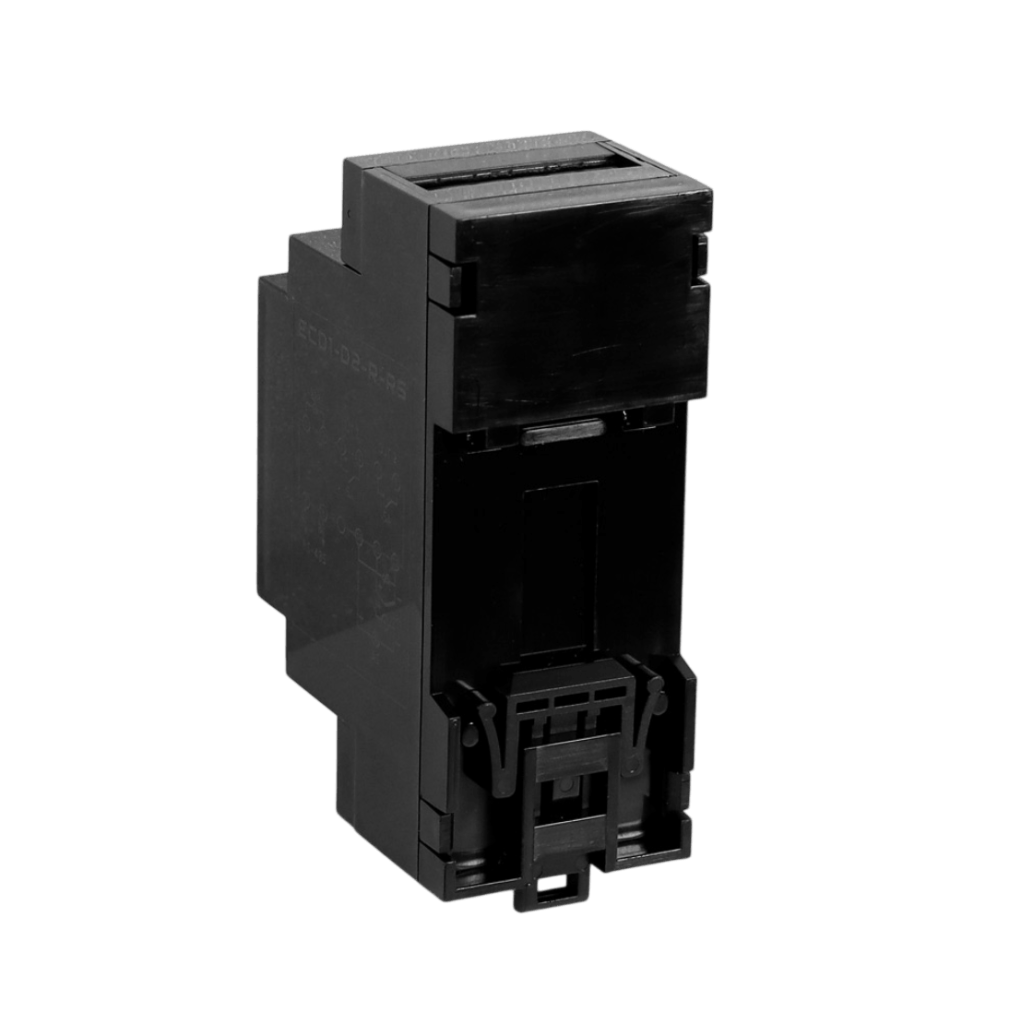

  • Компактный. Установка в боксы, распределительные щиты и шкафы автоматики на DIN-рейку шириной 35 мм.

Интерфейс RS-485 (модификация ECD1-D2-x-RS)

  • Протокол Modbus-RTU.
  • Совместная работа с ПЛК и панелями оператора как внешнего ПИД-регулятора с автонастройкой.
  • Возможность использования как модуля ввода/вывода: один универсальный аналоговый вход, два дискретных выхода.

Дискретный вход (модификация ECD1-D2-x-D)

  • Дистанционный запуск, остановка или пауза регулирования.
  • Активация 2-й уставки.
  • Запрет накопления интегральной составляющей ПИД-регулятора.
  • Сброс фиксации выходного устройства.
  • Переход в ручной режим.

Настройка индикации и доступа

  • Гибкая настройка индикации и уровней доступа к изменениям операторских параметров.

Новые возможности ECD1 Версии 2.0

  • Добавлена работа с термопарами типа N (ТНН - нихросил-нисил).
  • Изменена полярность подключения термопар и унифицированного аналогового сигнала напряжения.
  • Изменена схема подключения унифицированного аналогового сигнала тока.

Логическое устройство 2 (ЛУ2) - новые режимы

  • Контроль состояния регулятора ЛУ1: Выход2 включен, когда регулятор ЛУ1 включен (RUN=1), выключен при RUN=0. Режим полезен для индикации состояния регулятора и управления вспомогательным оборудованием, работающим только при включенном регуляторе (например, конвекционный вентилятор в печи).
  • Контроль аварии прибора: Выход2 включен при возникновении любой ошибки.
  • Двухпозиционный ON/OFF регулятор с зависимой от ЛУ1 уставкой: позволяет управлять двухступенчатыми исполнительными механизмами. При работе с двухступенчатыми нагрузками оператор изменяет только уставку ЛУ1 (первой ступени), уставка ЛУ2 (второй ступени) изменяется автоматически.
Диаграмма работы Описание работы
Режим нагреватель
С уставкой зависимой от уставки ЛУ1
Режим холодильник
С уставкой зависимой от уставки ЛУ1

Новые возможности ECD1 Версии 2.0

Обозначения

  • ЗИВ - значение измеренной величины
  • Su1 - уставка ЛУ1 (режим Регулятор)
  • Su2 - уставка ЛУ2 (режим Сигнализатор)
  • HYS2 - гистерезис Сигнализатора ЛУ2
Диаграмма работы Описание работы
П-образная логика П-образная логика
Измеренная величина находится в заданном диапазоне с уставкой зависимой от уставки ЛУ1
U-образная логика U-образная логика
Измеренная величина выходит за заданный диапазон с уставкой зависимой от уставки ЛУ1
Выход измеренной величиныза нижний предел Выход измеренной величины за нижний предел
Выход измеренной величиныза верхний предел Выход измеренной величины за верхний предел
Выход измеренной величиныза нижний предел. С уставкой зависимой от уставки ЛУ1 Выход измеренной величины за нижний предел
С уставкой зависимой от уставки ЛУ1
Выход измеренной величиныза верхний предел. С уставкой зависимой от уставки ЛУ1 Выход измеренной величины за верхний предел
С уставкой зависимой от уставки ЛУ1

Обозначения

  • ЗИВ - значение измеренной величины
  • Su1 - уставка ЛУ1 (режим Регулятор)
  • Su2 - уставка ЛУ2 (режим Сигнализатор)
  • HYS2 - гистерезис Сигнализатора ЛУ2

Новые возможности ECD1 Версии 2.0

  • Фиксация выключенного состояния выхода - сброс только вручную. Режим предназначен для дополнительной защиты от предельных (аварийных) значений измеряемой величины.
  • Безопасное состояние выходов при нарушении связи по RS‑485 - доступно в моделях ECD1‑D2‑x‑RS. Применяется при работе регулятора под управлением ПЛК, панели оператора и т.п. (в качестве внешнего регулятора или модуля ввода/вывода).
  • Запрет записи параметров в EEPROM при изменении значений по RS‑485. Экономит ресурс энергонезависимой памяти и упрощает настройку регулятора в системах с ПЛК или панелями оператора.
  • Режим «инкрементальный сдвиг уставки» для дискретного входа (модификация ECD1‑D2‑x‑D). При поступлении импульсных сигналов на дискретный вход происходит увеличение или уменьшение уставки ЛУ1 на заданное значение сдвига.

Сравнительная таблица изменений и новых функциональных возможностей

Описание изменений Версия 1.0 Версия 2.0
ECD1-D2-T-RS ECD1-D2-R-D
ECD1-D2-T-D
ECD1-D2-R-RS
Схема подключения ТС - без изменений
Схема подключения ТП, унифицированного сигнала напряжения - изменена полярность
Схема подключения ТП, унифицированного сигнала тока - изменены полярность и расположение клемм
Встроенный шунтирующий резистор для УС тока 33 ОМ 22 ОМ
Поддержка термопары типа N
Режим контроля аварии прибора
ON/OFF регулятор ЛУ2 с зависимой уставкой
Режим контроля работы регулятора ЛУ1
Сигнализатор ЛУ2 с зависимой уставкой
Фиксатор отключенного состояния ВУ
Безопасное состояние ВУ при отсутствии связи по интерфейсу RS-485
Запрет записи в EEPROM память при изменении параметров по интерфейсу RS-485
Инкрементальный сдвиг уставки по импульсному сигналу на дискретном входе ECD1-D2-x-D

Технические характеристики универсального ПИД-регулятора серии ECD1

Параметр Значение
Напряжение питания ~90…240 В, 50 Гц (Uном ~220 В, 50 Гц)
Собственная потребляемая мощность не более 3,0 Вт
Количество каналов 1 канал измерения
2 канала регулирования
Измерительный вход термосопротивление (ТС): 50М, 100П, Pt100, Pt1000
термопара (ТП): L, J, K, S, B, N
ток: 0…20 мА, 4…20 мА
напряжение: 0…10 В
Предел основной приведенной погрешности ТС и унифицированные сигналы (УС): ±0,25 %
ТП: ±0,25 % (при отсутствии компенсации температуры холодного спая)
Точность измерения температуры холодного спая ±2 °С
Входное сопротивление при измерении тока в мА: 33 Ом
при измерении напряжения в В: не менее 10 кОм
при измерении напряжения в мВ: не менее 100 кОм
Компенсация сопротивления проводов для ТС до 15 Ом
Время опроса измерительного входа ТС: 0,3 секунды
ТП, УС: 0,1 секунды
Типы поддерживаемых сигналов на дискретном входе (опция) «сухой контакт», согласно схеме подключения
Методы регулирования ON/OFF (двухпозиционный), ПИД, сигнализатор,
ручное управление, ПИД-Fuzzy
Типы выходных устройств тип R: э/м реле (5 А при ~250 В, 3А при =30 В, активная нагрузка), НО
тип T: импульсный выход для управления ТТР =7 В (макс. 30 мА)
Период ШИМ (1…9999) секунд
Условия окружающей среды при эксплуатации и хранении
Рабочая температура (-20…+50) °С
Температура хранения (-20…+50) °С
Относительная влажность (0…80)% (без образования конденсата)
Степень защиты IP20
Категория изоляции CATII (двойная изоляция)
Сетевой интерфейс (опция) RS-485, Modbus RTU

Схемы подключения универсального ПИД-регулятора серии ECD1

Габаритные размеры универсального ПИД-регулятора серии ECD1

Информация для заказа универсального ПИД-регулятора серии ECD1
