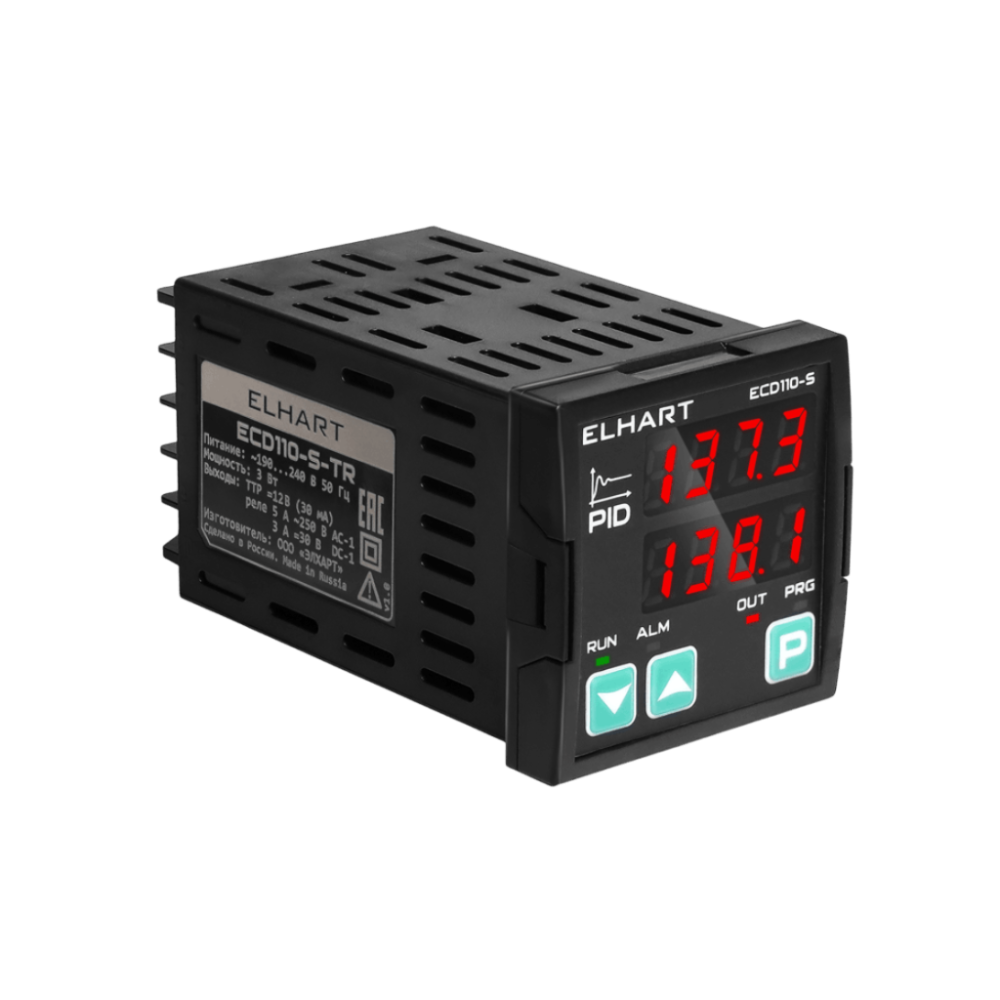

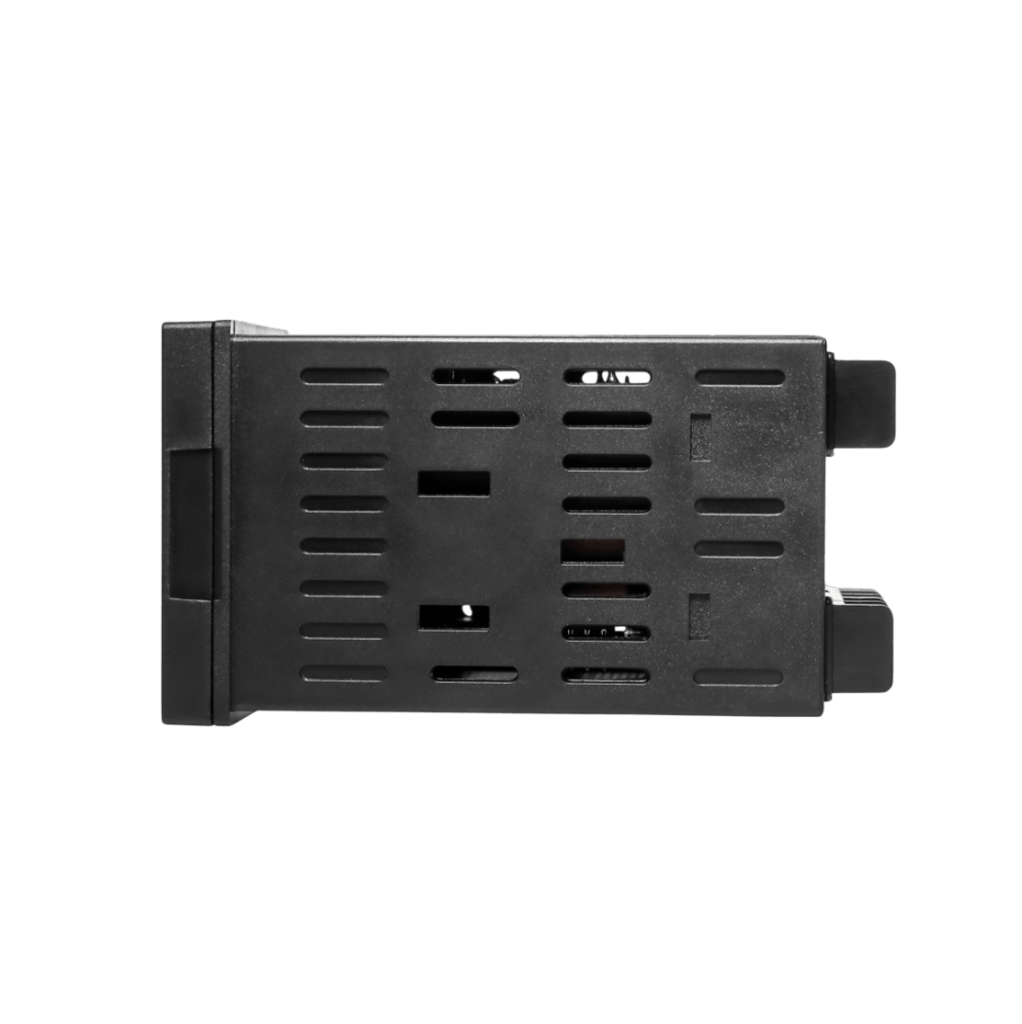

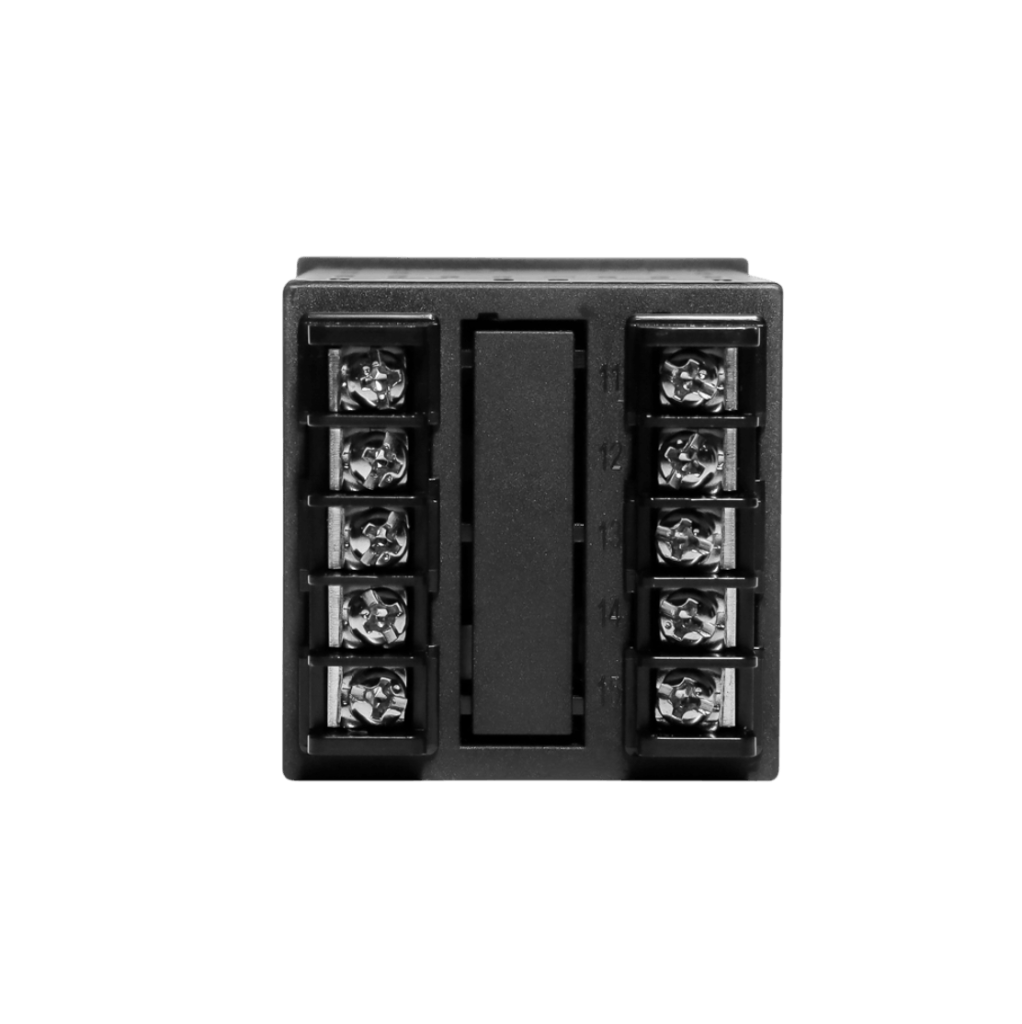

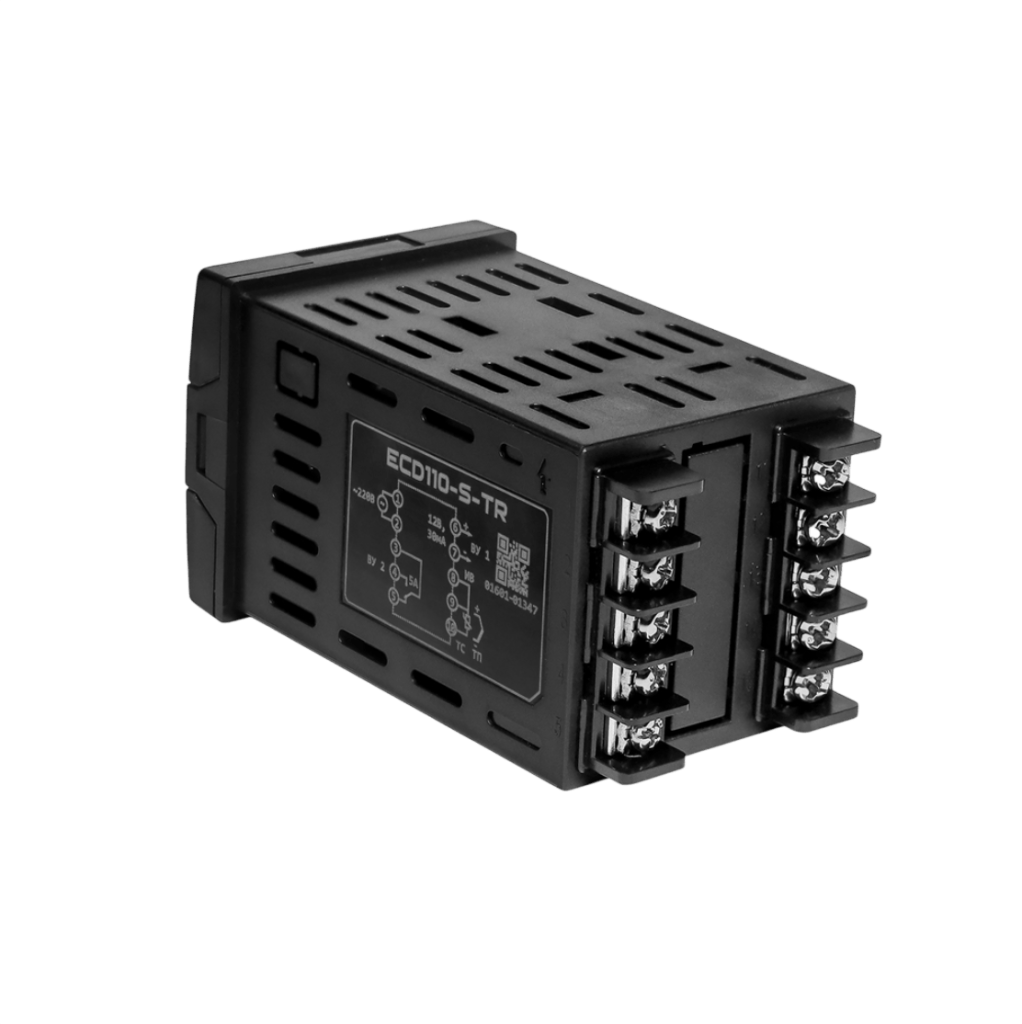

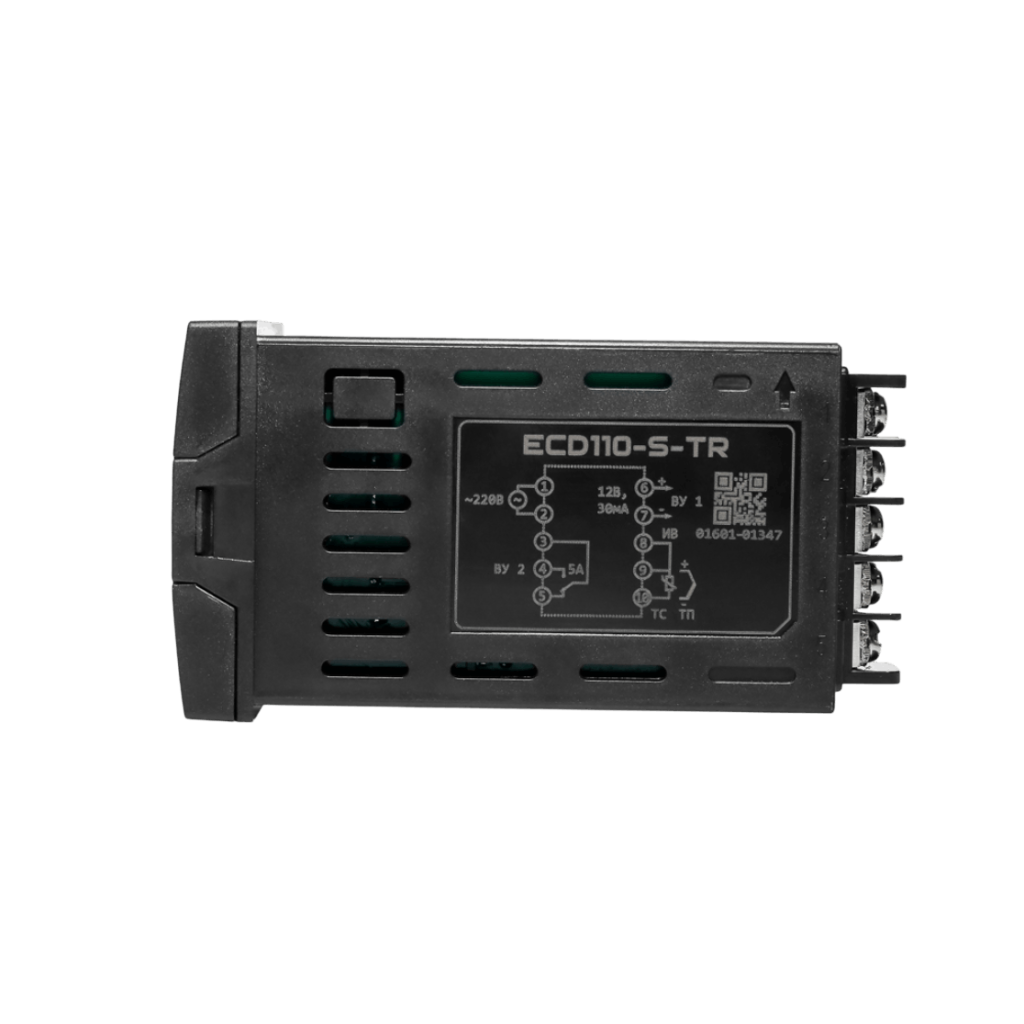

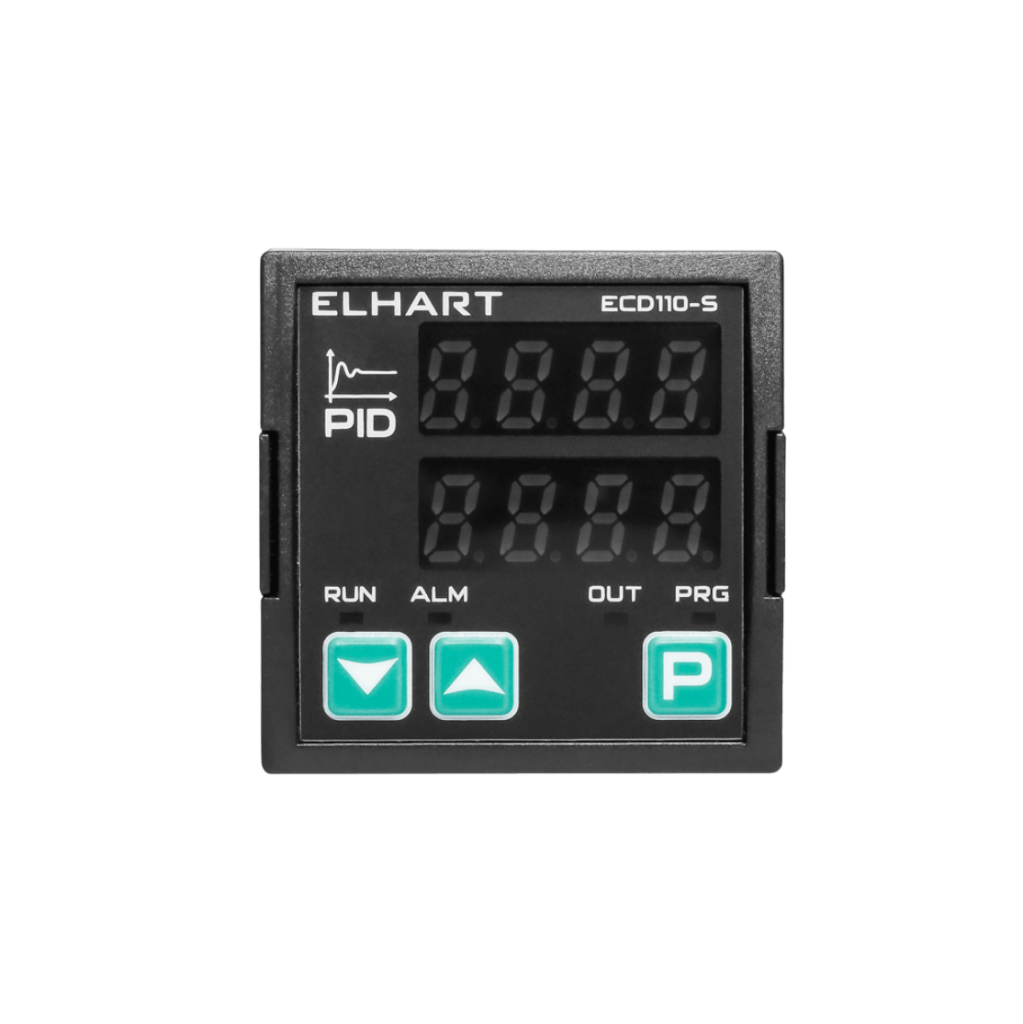

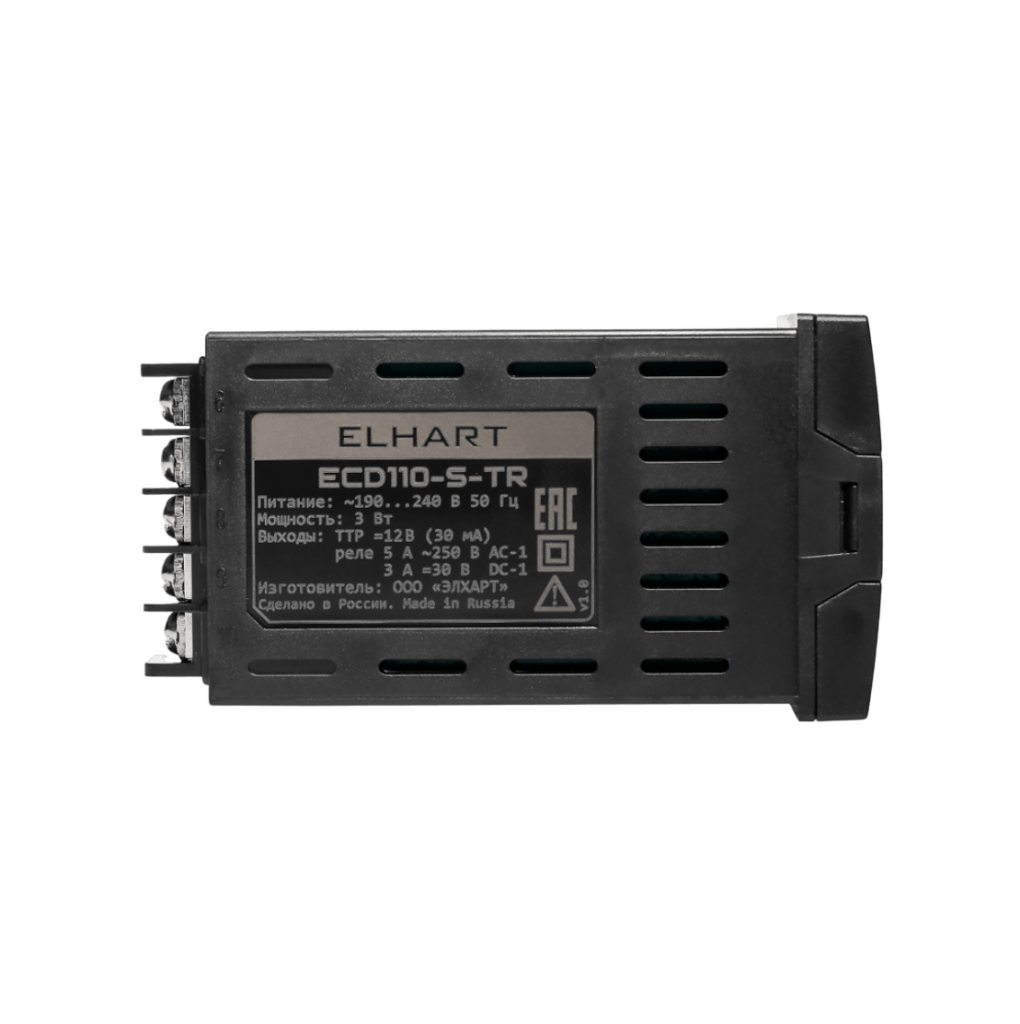

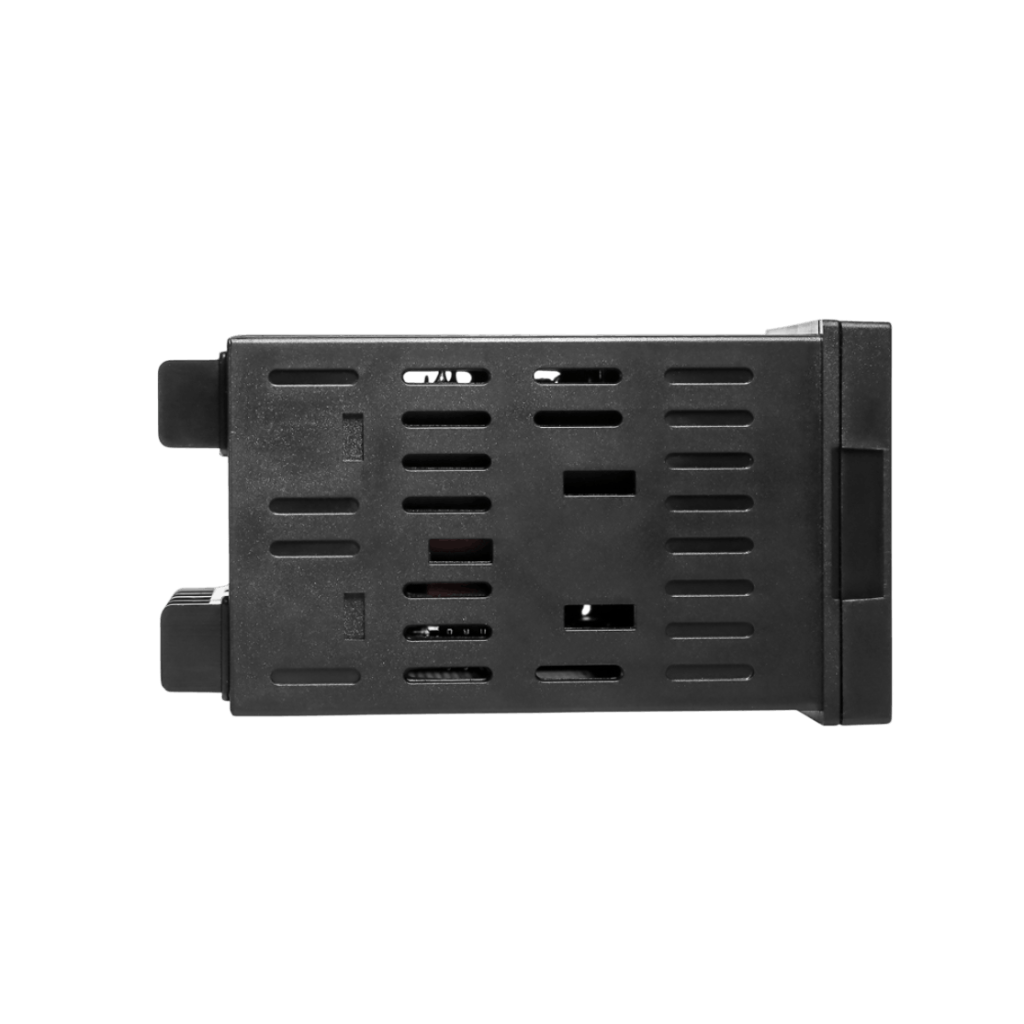

ECD110-S-TR ПИД-регулятор температуры

ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
ECD110-S-TR ПИД-регулятор температуры
Типоразмер корпуса: 48х48 мм
Количество каналов измерения: 1
Типы датчиков и сигналов: 50М, Pt100, Pt1000, K(ТХА), L(ТХК), 100П, J(ТЖК), N(ТНН), S(ТПП), B(ТПР)
Тип управляющего выхода: Имп. выход под ТТР
Дополнительные выходы: +1 э/м реле
Режимы работы: ON/OFF (Двухпозиционный), ПИД-регулятор, Сигнализатор
Дополнительные возможности: ПИД-Fuzzy, Блокировка клавиатуры, Выбор управляющего выхода (э/м реле или ТТР)
4 941 ₽
В наличии: много
-
шт
+
В корзину

Описание одноканального ПИД-регулятора температуры ELHART серии ECD110

ПИД-регулятор ECD110

  • Одноканальный.
  • Щитовое исполнение 48×48 мм.
  • Универсальный вход: термопары и термопреобразователи сопротивления.
  • Два выхода.

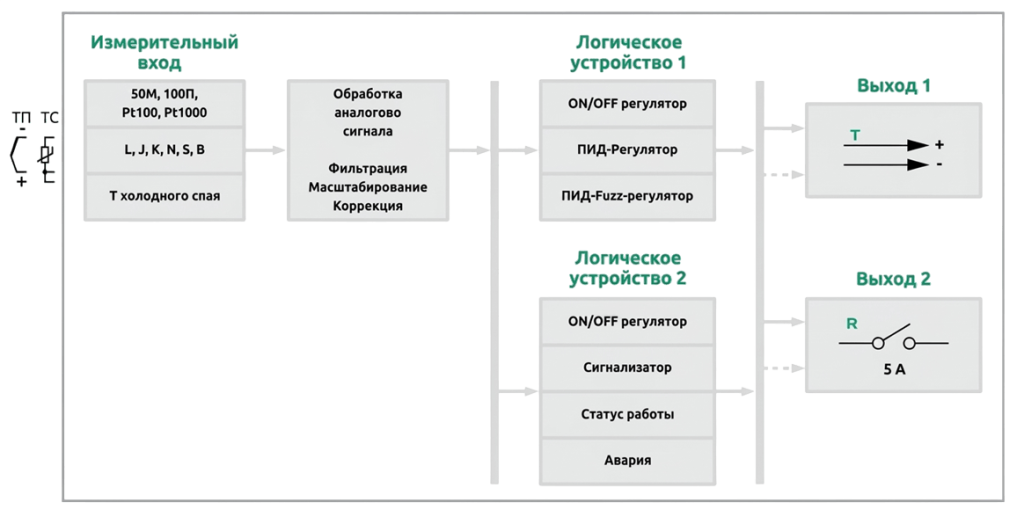

Функциональная схема ПИД-регулятора температуры ECD110

Функциональная схема ПИД-регулятора температуры серии ECD110 Функциональная схема ПИД-регулятора температуры серии ECD110

Особенности ПИД-регулятора серии ECD110

  • Корпус: щитовое исполнение 48×48 мм.
  • Измерение температуры:
    • Термопреобразователи сопротивления: 50М, 100П, Pt100, Pt1000.
    • Термопары: L, J, K, N, S, B.
    • Класс точности: ±0,25 %.
    • Коррекция показаний измеренной температуры.
  • Регулирование:
    • Три способа (с выбором режима «Нагреватель» или «Холодильник»):
      • ON/OFF (двухпозиционный).
      • ПИД.
      • ПИД‑Fuzzy.
    • Автоматический поиск оптимальных коэффициентов ПИД (ПИД‑Fuzzy) тремя способами для различных объектов регулирования.
  • Управляющий выход (на выбор): ТТР или электромагнитное реле.
  • Дополнительный выход (настраиваемый):
    • Вторая ступень ON/OFF регулятора.
    • Сигнализатор (8 режимов работы).
    • Состояние работы регулятора (включен/выключен).
    • Аварийный выход (включен при любой аварии).
  • Управление исполнительным механизмом:
    • Одноступенчатое или двухступенчатое в режиме ON/OFF.
  • Диапазон эксплуатационных температур: от −20 до +50 °С.
  • Фиксация выходов: включенное или выключенное состояние с ручным сбросом.
  • Ограничение уставки.
  • Защита настроек: пароль.
  • Производство: Россия.

Коррекция измеренной температуры

Несмотря на высокую точность измерения температуры, у пользователя имеется дополнительная возможность корректировки показаний измеренной температуры, используя параметры сдвига и наклона характеристики датчика.

Настраиваемый управляющий выход

Регулятор ECD110 оснащен двумя выходами: первый выход (ТТР выход) служит для бесконтактного управления однофазными и трёхфазными твердотельными реле с управляющим сигналом =3…32 В. Второй выход (реле) может использоваться для коммутации промежуточных реле, пускателей, катушек соленоидных клапанов, дискретных входов преобразователей частоты и тд.

Любой из выходов может быть использован в качестве управляющего выхода регулятора, а оставшийся - для сигнализации о превышении допустимой температуры или индикации рабочего режима прибора.

ПИД-Fuzzy-регулятор - ПИД-регулятор с элементами нечеткой логики

Использование элементов нечеткой логики помогает лучше отрабатывать временные возмущения без перерегулирования в системах с периодической загрузкой и выгрузкой продукции при неизменной уставке регулирования (например в камерах термической обработки, в муфельных печах).

Сигнализатор

Сигнализатор ECD110 имеет 8 режимов работы. Часть режимов работы предполагает независимую работу сигнализатора и регулятора, а часть - позволяет автоматически менять уставку сигнализатора при изменении уставки регулятора.

Диаграмма работы Описание работы
П-образная логика
П-образная логика
Измеренная величина находится в заданном диапазоне
U-образная логика
U-образная логика
Измеренная величина выходит за заданный диапазон
П-образная логика
П-образная логика
Измеренная величина находится в заданном диапазоне c уставкой зависимой от уставки ЛУ1
U-образная логика
U-образная логика
Измеренная величина выходит за заданный диапазон c уставкой зависимой от уставки ЛУ1
Выход измеренной величины за нижний предел
Выход измеренной величины за нижний предел
Выход измеренной величины за верхний предел
Выход измеренной величины за верхний предел
Выход измеренной величины за нижний предел c уставкой, зависимой от уставки ЛУ1
Выход измеренной величины за нижний предел c уставкой, зависимой от уставки ЛУ1
Выход измеренной величины за верхний предел c уставкой, зависимой от уставки ЛУ1
Выход измеренной величины за верхний предел c уставкой, зависимой от уставки ЛУ1

где:

  • PV - измеренная температура,
  • Su1 - уставка ЛУ1 (режим Регулятор),
  • Su2 - уставка ЛУ2 (режим Сигнализатор),
  • HYS2 - гистерезис Сигнализатора ЛУ2.

Технические характеристики регулятора температуры серии ECD110

Параметр Значение
Номинальное напряжение питания ~220 В
Допустимый диапазон напряжения питания ~190…240 В
Частота переменного тока 50 Гц
Потребляемая мощность 3 Вт
Количество каналов измерения и регулирования один канал измерения и два канала регулирования
Измерительный вход (ИВ) термосопротивление (ТС): 50М, 100П, Pt100, Pt1000
термопара (ТП): L, J, K, N, S, B
Предел основной приведенной погрешности ТС (100П, Pt100, Pt1000): ±0,25%
ТС (50М): ±0,5%
ТП*: ±0,25%
Предел дополнительной приведенной погрешности ±0,1% на каждые 10 °С температуры окружающего воздуха относительно (20 ±5) °С
Точность измерения температуры холодного спая ±2 °С
Компенсация сопротивления проводов для ТС до 15 Ом
Время опроса измерительного входа (ИВ) 0,3 с
Режим работы ЛУ ЛУ1: ON/OFF (двухпозиционный) регулятор, ПИД-регулятор, ПИД-Fuzzy-регулятор;
ЛУ2: ON/OFF (двухпозиционный) регулятор, Сигнализатор, Индикатор статуса работы, Индикатор аварии устройства
Тип выходных устройств (ВУ) Тип R: э/м реле (НО+НЗ; 5 А при ~250 В, категория
нагрузки AC-1; 3 А при =30 В, категория нагрузки DC-1);
Тип T: ТТР выход (импульсный выход) для управления внешним твердотельным реле =12 В (макс. 30 мА)
Период ШИМ 1…9999 с
Условия окружающей среды при эксплуатации и хранении
Температура окружающего воздуха -20…+50 °С
Относительная влажность воздуха 0…80 % (без образования конденсата)
Способ монтажа установка в монтажное отверстие 45×45 мм (±0,5)
Максимальное сечение подключаемых проводников 2,5 мм²
Масса не более 220 г
Степень защиты, обеспечиваемая оболочкой IP54 (лицевая сторона)
IP20 (задняя сторона) по ГОСТ 14254

* - при отсутствии компенсации температуры холодного спая.

Схема подключения ПИД-регулятора температуры серии ECD110

Схема подключения ПИД-регулятора температуры ECD110-S-TR Схема подключения ПИД-регулятора температуры ECD110-S-TR

Габаритные размеры ПИД-регулятора температуры ELHART ECD110

Габаритные размеры ПИД-регулятора температуры ECD110-S-TR, мм Габаритные размеры ПИД-регулятора температуры ECD110-S-TR, мм

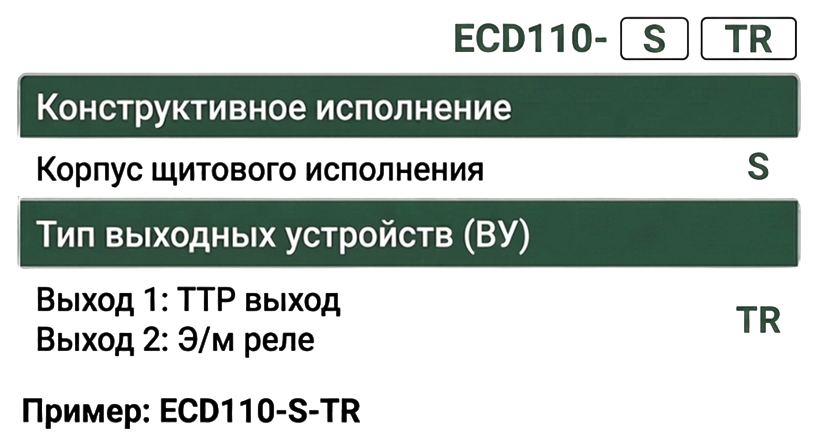

Информация для заказа ПИД-регулятора температуры серии ECD110

Информация для заказа Информация для заказа

Видео про ПИД-регулятор температуры ELHART серии ECD1100



Документация и ПО

Наименование Тип документа
Паспорт. Измерители-регуляторы ECD, ECV Паспорт
Руководство по эксплуатации. Измеритель ПИД-регулятор температуры ECD110-S Руководство по эксплуатации
Сводная таблица параметров. Измеритель ПИД-регулятор ECD110-S Мануалы
Компоненты для автоматизации ELHART (2026 г.) Каталог
Терморегуляторы ELHART серии ECD100 и ECD110 Каталог
ELHART - 3D модель ECD110-S-TR CAD библиотека
Декларация о соответствии ТР ТС 004, 020 - Измерители-регуляторы ECD, ECV Декларации о соответствии (ТС и ЕАЭС)
