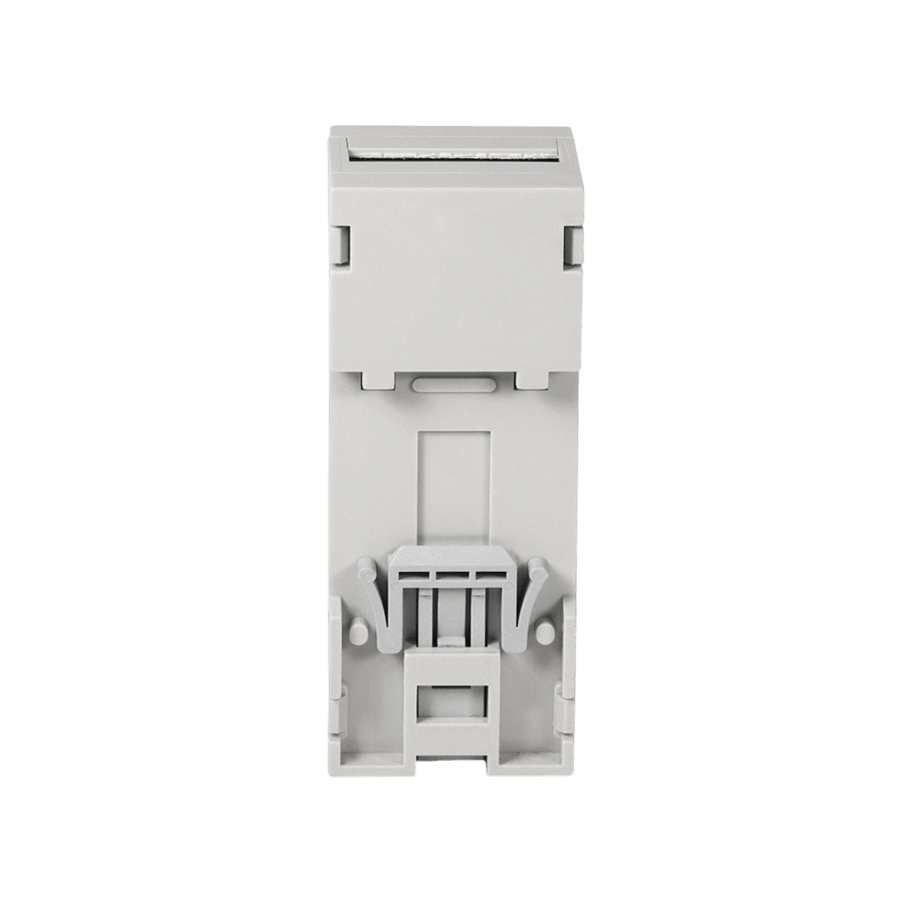

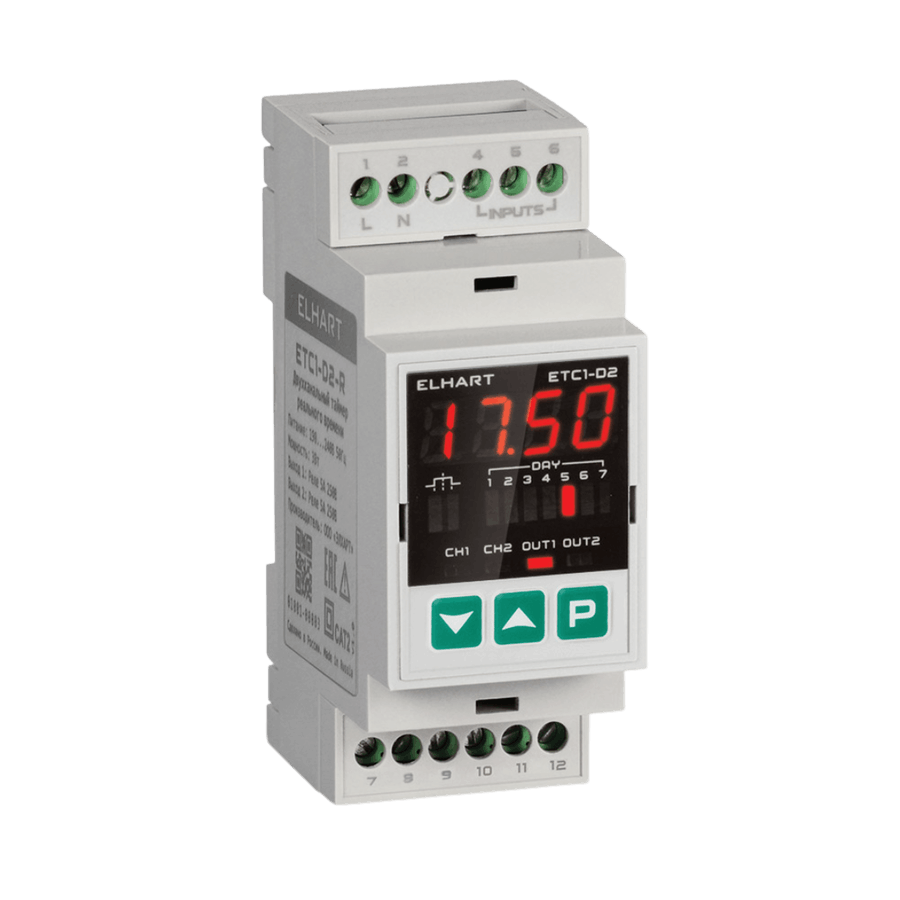

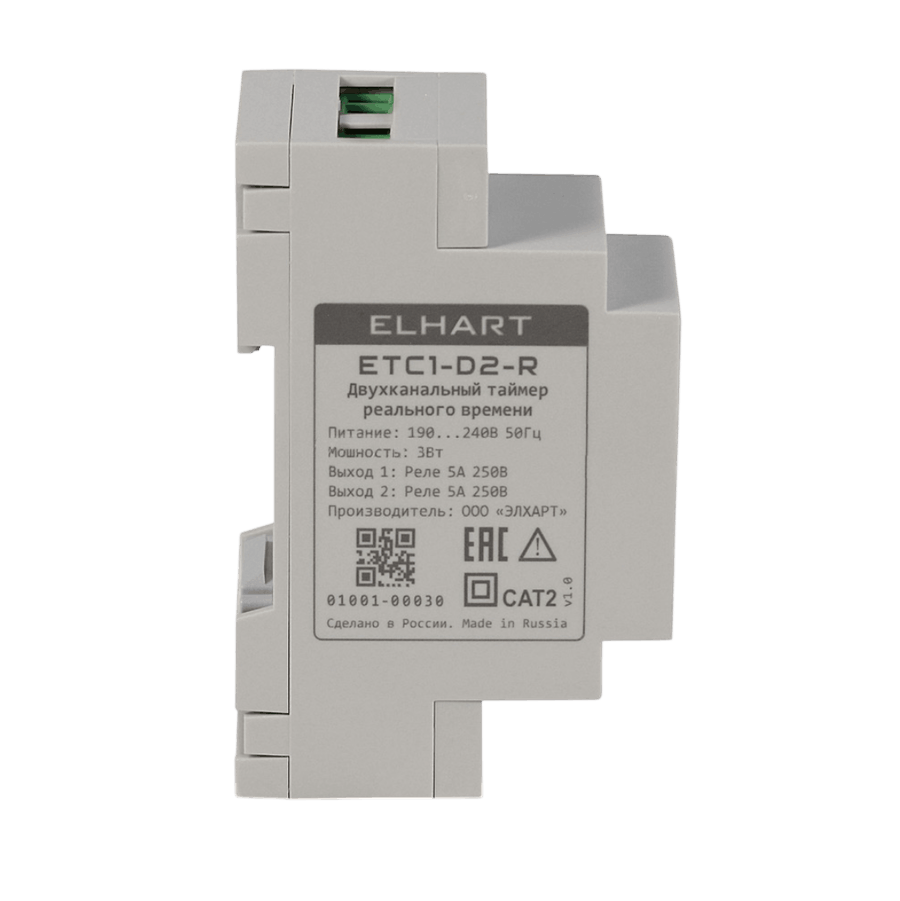

ETC1-D2-R Таймер реального времени 2-х канальный

Описание двухканального цифрового таймера реального времени ELHART ETC1

Двухканальный цифровой таймер реального времени ELHART ETC1

Назначение

• Управление исполнительными механизмами по записанному в память графику работы, привязанному к времени суток, дню недели, месяцу, году, а также к восходу и заходу солнца.
• Относится к группе астрономических таймеров (астротаймеров), рассчитывающих время восхода и захода солнца автоматически по широте, долготе и часовому поясу места установки.

Характеристики

• Дискретность задания времени - 1 минута.
• Режим выключения «Импульс» - продолжительность включения может быть задана в секундах.
• 2 выхода:
  • могут работать независимо друг от друга;
  • или параллельно от первого логического устройства (для управления несколькими устройствами с разным напряжением питания).
• 2 дискретных входа для принудительного включения/выключения выходов - работают с сигналами «сухой контакт», NPN и PNP.

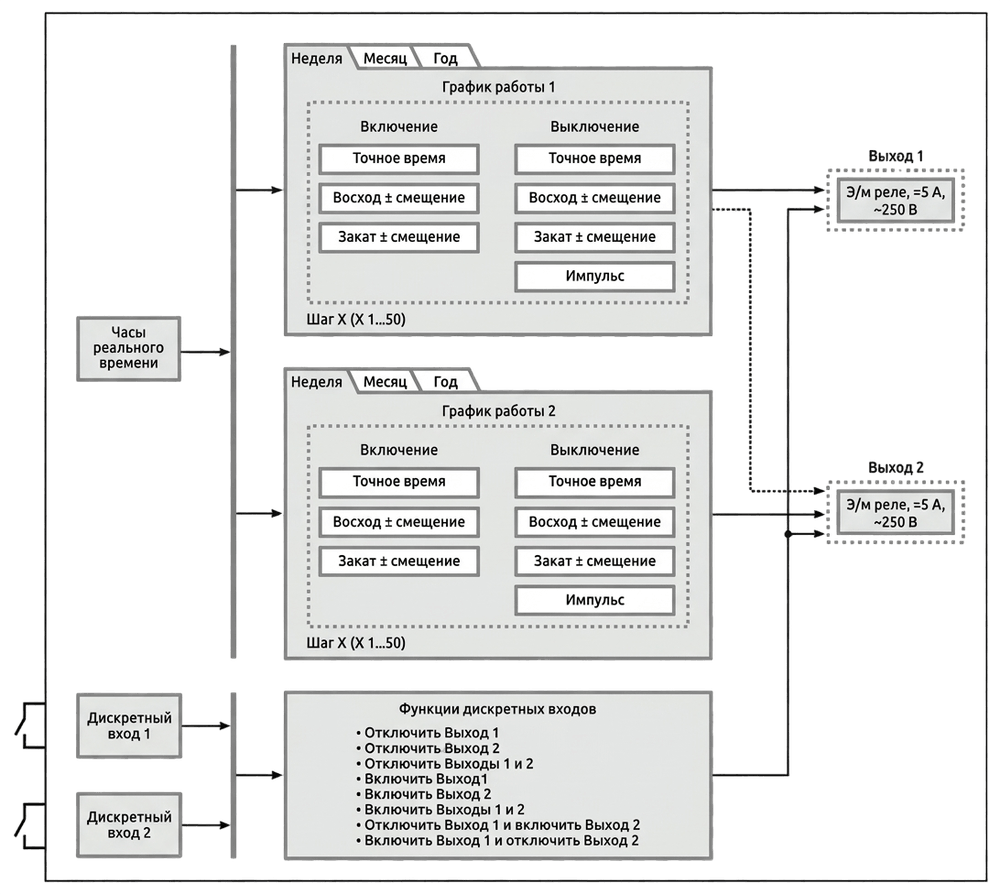

Функциональная схема таймера реального времени ELHART серии ETC1

Функциональная схема двухканального таймера реального времени ELHART ETC1

Особенности двухканального таймера реального времени ELHART ETC1

• встроенные часы реального времени;
• 2 независимых канала управления по 50 шагов с привязкой к точному времени суток, восходу, закату, дням недели, месяца, года;
• управление по восходу и заходу Солнца в условиях полярного дня и ночи;
• дискретность включения выходов от 1 секунды;
• поддержка приоритетов для задания специальных режимов работы - техническое обслуживание, выходные, праздничные дни и т.д.;
• наличие дискретных входов, работающих с сигналами «сухой контакт», PNP и NPN типа, для принудительного включения или отключения выходов;
• широкий диапазон рабочей температуры окружающего воздуха - -20…50 °С;
• компактный корпус с креплением на DIN-рейку;
• индикация в рабочем режиме текущего времени, дня недели, состояния входов и выходов;
• простота настройки;
• ручной режим управления выходами прибора.

Технические характеристики двухканального таймера реального времени ELHART серии ETC1

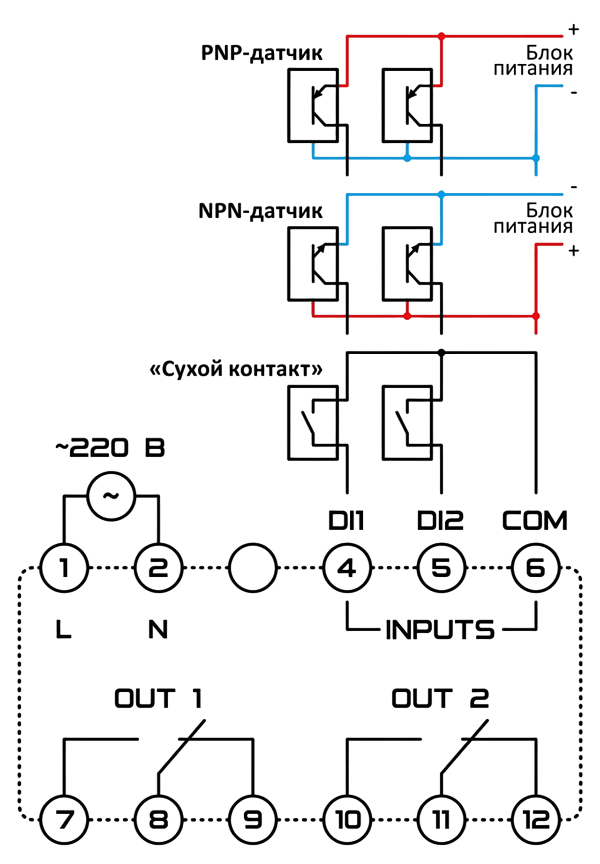

Схема подключения двухканального таймера реального времени ETC1

Схема подключения астрономического таймера реального времени ETC1

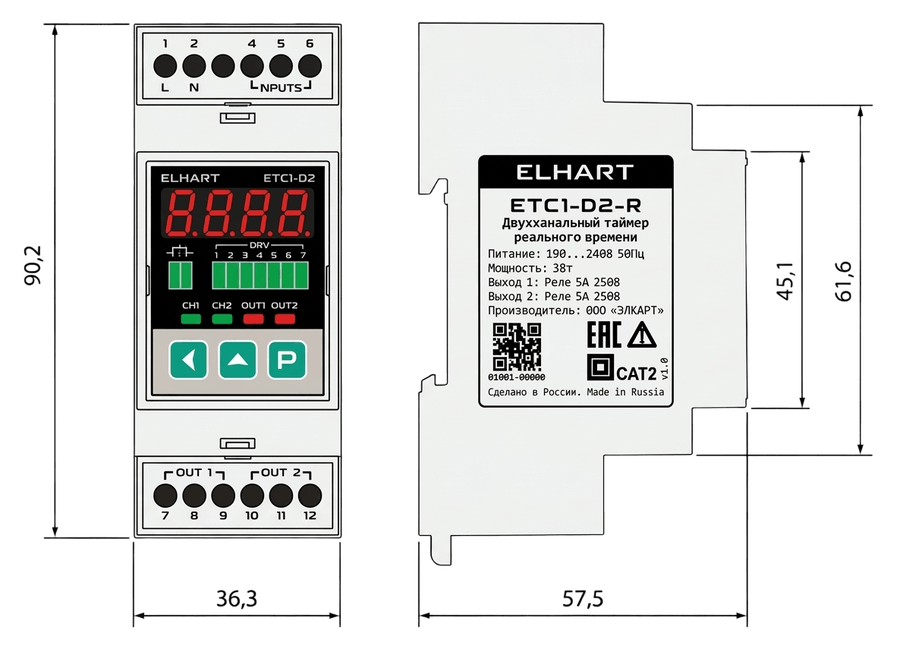

Габаритные размеры двухканального таймера реального времени ETC1

Габаритные размеры таймера ETC1, мм

Примеры применения таймера реального времени ELHART ETC1

Цифровой таймер реального времени ETC1 применяется для управления:

• проветривания помещения по времени
• уличным освещением
• звуковыми оповещателями (школьным звонком)
• освещением вывески наружной рекламы
• системой полива растений
• подготовкой оборудования перед началом работы смены и т.п.

Управление проветриванием помещения по времени

Требуется три раза в день (утром с 08:00 до 09:00, днем с 13:00 до 14:00 и вечером с 17:00 до 18:00) в течении рабочей недели (с понедельника по пятницу) проветривать помещение путем открытия форточек.

Для этого в программе прибора необходимо задать следующие шаги:

шаг 1 (утро):

Параметр	Значение	Описание
01-1	1	Режим включения шага - точное время
01-2	08.00	Время включения шага - 08:00
01-3	1	Режим выключения шага - точное время
01-4	09.00	Время выключения шага - 09:00
01-5	7	Тип шага - недельный
01-6	1. . .5	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…5

шаг 2 (день):

Параметр	Значение	Описание
02-1	1	Режим включения шага - точное время
02-2	13.00	Время включения шага - 13:00
02-3	1	Режим выключения шага - точное время
02-4	14.00	Время выключения шага - 14:00
02-5	7	Тип шага - недельный
02-6	1. . .5	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…5

шаг 3 (вечер):

Параметр	Значение	Описание
03-1	1	Режим включения шага - точное время
03-2	17.00	Время включения шага - 17:00
03-3	1	Режим выключения шага - точное время
03-4	18.00	Время выключения шага - 18:00
03-5	7	Тип шага - недельный
03-6	1. . .5	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…5

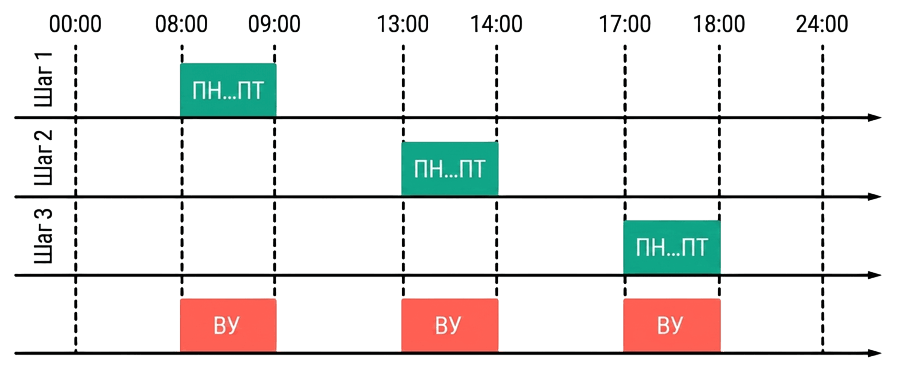

График проветривания помещения

Управление уличным освещением

Требуется управлять уличным освещением, включая его каждый день на закате и выключая на восходе.

Для этого в программе прибора необходимо задать следующий шаг:

шаг 1:

Параметр	Значение	Описание
01-1	3	Режим включения шага - закат ± смещение
01-2	0.00	Величина смещения относительно заката для включения шага - смещение отсутствует
01-3	2	Режим выключения шага - восход ± смещение;
01-4	0.00	Величина смещения относительно восхода для выключения шага - смещение отсутствует
01-5	7	Тип шага - недельный
01-6	1. . .7	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…7

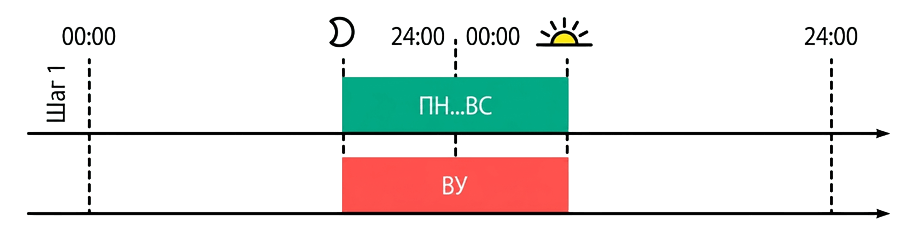

График работы уличного освещения

Управление школьным звонком

Требуется автоматизировать систему звуковых оповещений (звонков) согласно школьному расписанию на пять уроков включая перемены.

Для этого в программе прибора необходимо задать следующие шаги:

шаги 1…10:

Параметр	Значение	Описание
01-1 . . . 10-1	1	Режим включения шага - точное время
01-2 . . . 10-2	08.00 08.40 08.50 09.30 09.50 10.30 10.50 11.30 11.50 12.30	Время включения шага: Урок 1 - 08:00 Перемена 1 - 08:40 Урок 2 - 08:50 Перемена 2 - 09:30 Урок 3 - 09:50 Перемена 3 - 10:30 Урок 4 - 10:50 Перемена 4 - 11:30 Урок 5 - 11:50 Перемена 5 - 12:30
01-3 . . . 10-3	4	Режим выключения шага - импульс
01-4 . . . 10-4	005	Время длительности импульса для выключения шага в секундах - 5
01-5 . . . 10-5	7	Тип шага - недельный
01-6 . . . 10-6	1. . .5	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…5

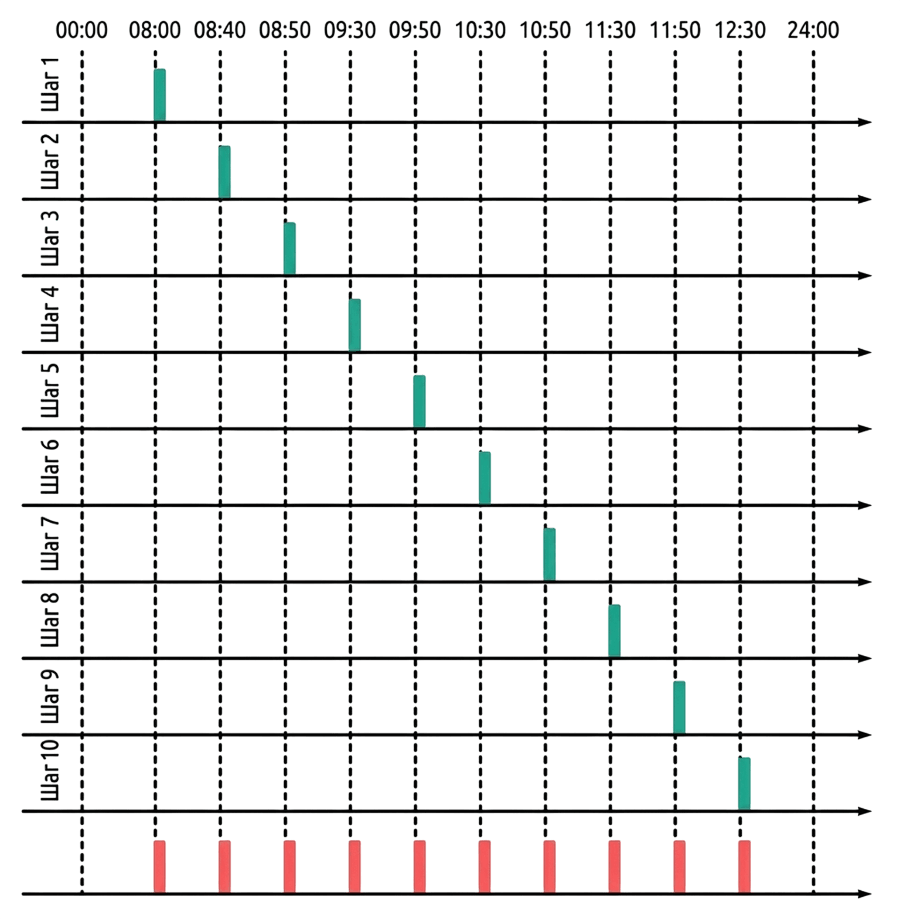

График школьных звонков

Управление освещением вывески наружной рекламы

Требуется автоматизировать освещение вывески для наружной рекламы магазина в вечернее время. Необходимо включить вывеску на закате и отключить по окончании работы магазина (в 21:00 по рабочим дням, в 18:00 по выходным дням).

Для этого в программе прибора необходимо задать следующие шаги:

шаг 1 (рабочая неделя):

Параметр	Значение	Описание
01-1	3	Режим включения шага - закат ± смещение
01-2	0.00	Величина смещения относительно заката для включения шага - смещение отсутствует
01-3	1	Режим выключения шага - точное время
01-4	21.00	Время выключения шага - 21:00
01-5	7	Тип шага - недельный
01-6	1. . .5	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 1…5

шаг 2 (выходные дни):

Параметр	Значение	Описание
02-1	3	Режим включения шага - закат ± смещение
02-2	0.00	Величина смещения относительно заката для включения шага - смещение отсутствует
02-3	1	Режим выключения шага - точное время
02-4	18.00	Время выключения шага - 18:00
02-5	7	Тип шага - недельный
02-6	6. . .7	Выбор дней недели шага - рабочая неделя На индикаторе DAY необходимо выбрать дни рабочей недели (должны гореть зеленым) под номерами 6…7

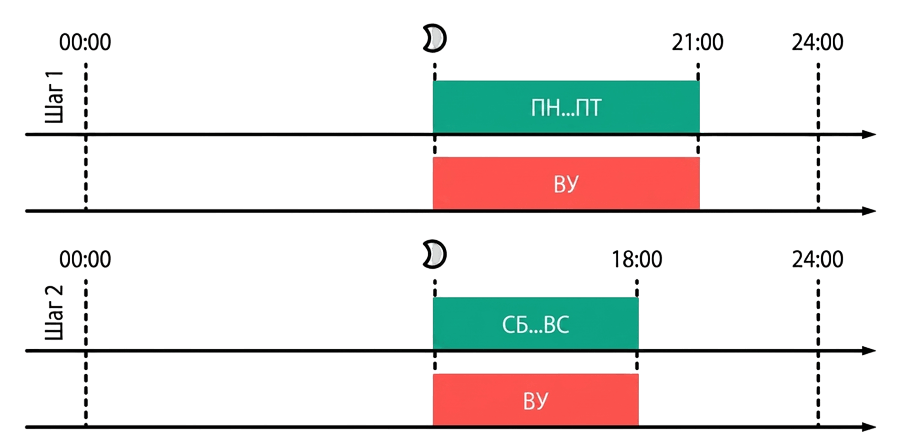

График работы освещения рекламной вывески

В зимнее время (когда закат наступает в среднем в 16:30…17:30) вывеска будет включаться на закате и выключаться в заданное время согласно расписанию. В летнее время (когда закат наступает в среднем в 19:30…21:00) вывеска будет включаться только в том случае, если закат наступит раньше Времени ВЫКЛ, установленного в расписании.

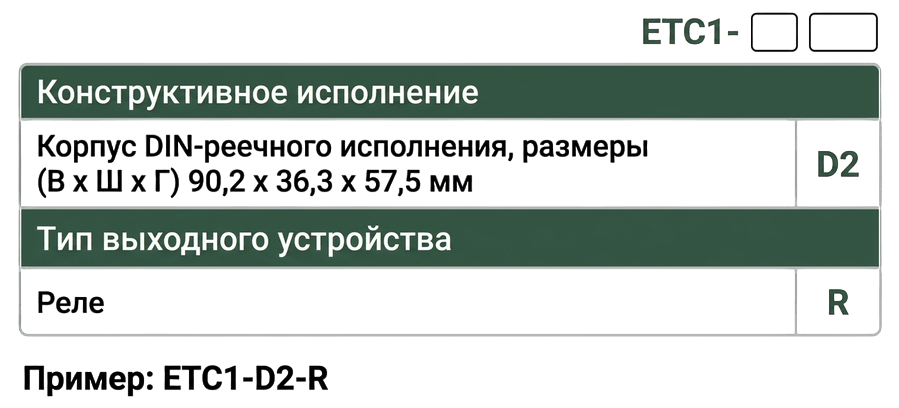

Информация для заказа таймера реального времени ELHART серии ETC1

Видео про таймер реального времени 2-х канальный серии ETC1

Документация и ПО
