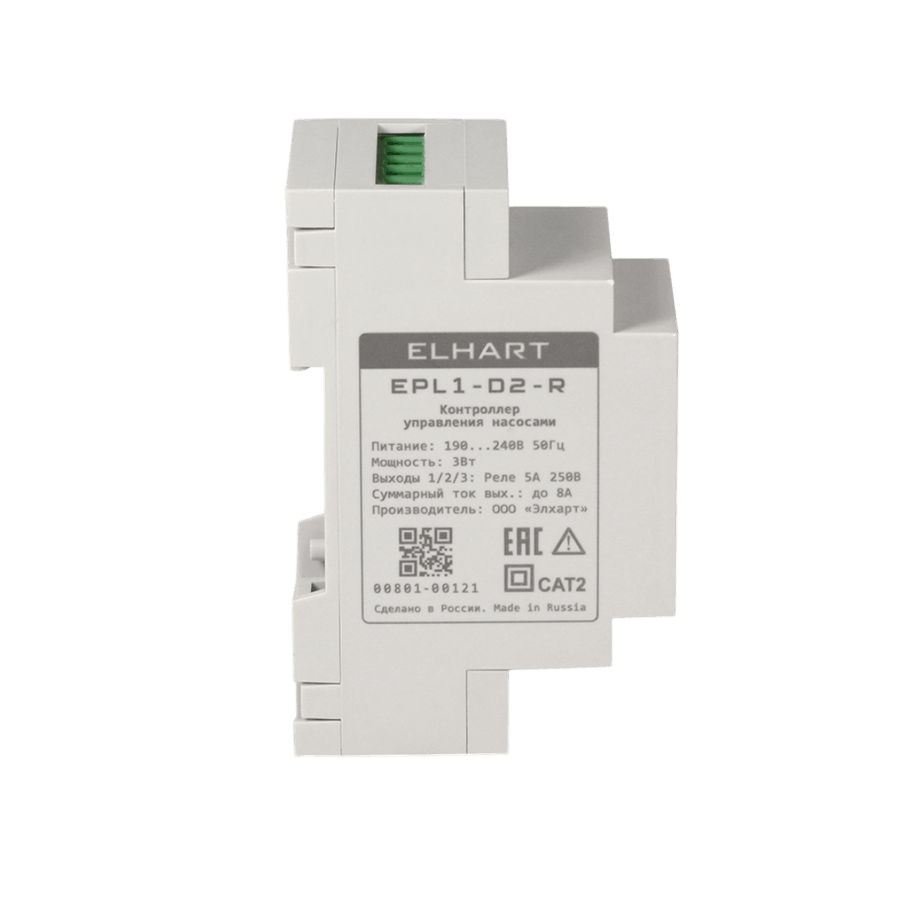

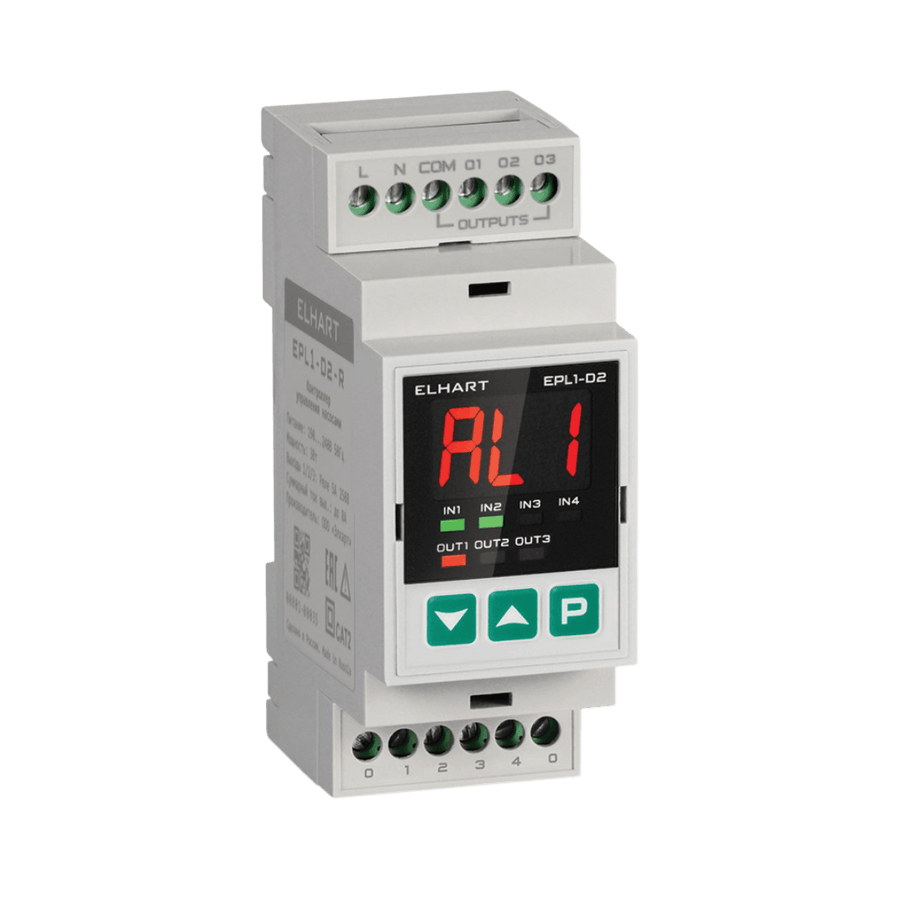

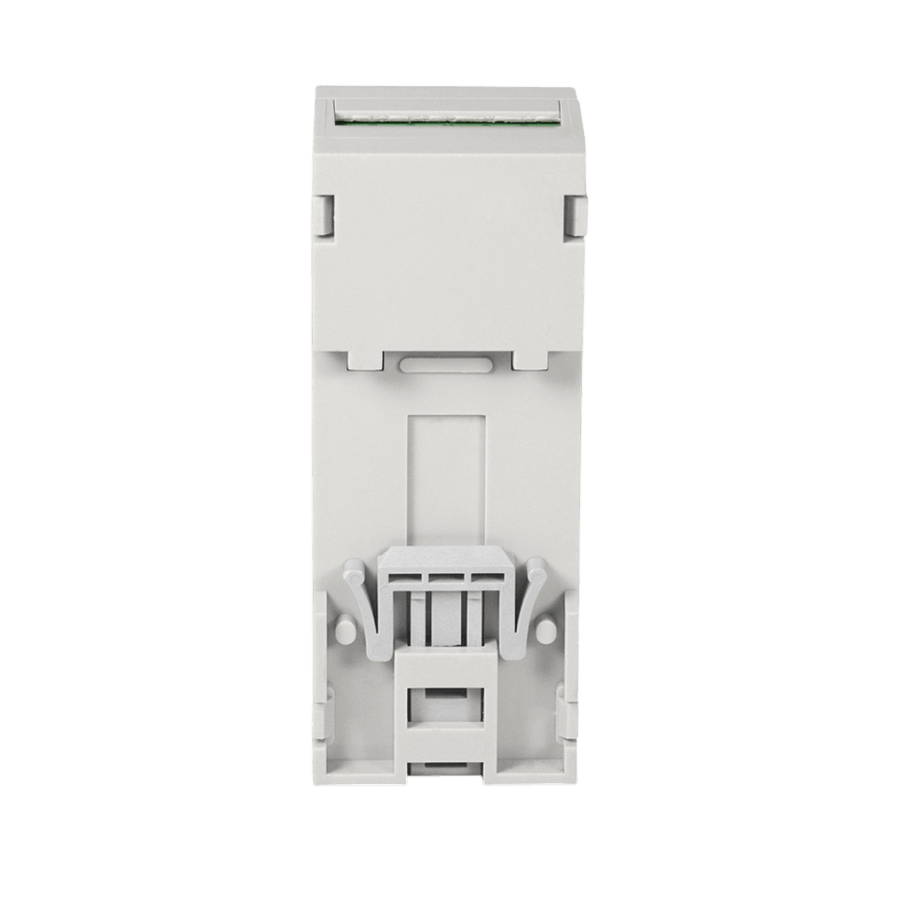

EPL1-D2-R Контроллер управления насосами многофункциональный

EPL1-D2-R Контроллер управления насосами многофункциональный
EPL1-D2-R Контроллер управления насосами многофункциональный
EPL1-D2-R Контроллер управления насосами многофункциональный
EPL1-D2-R Контроллер управления насосами многофункциональный
EPL1-D2-R Контроллер управления насосами многофункциональный
Типоразмер корпуса: DIN-рейка
Количество каналов измерения: 4
Типы датчиков и сигналов: Сухой контакт, NPN-датчик
Тип управляющего выхода: Э/м реле
7 198 ₽
В наличии: много
-
шт
+
В корзину

Описание контроллера управления насосами ELHART EPL1

Многофункциональный контроллер управления насосами ELHART EPL1

Назначение

  • Управление насосной группой из двух или трех насосов.
  • Работа с датчиками с выходом типа «сухой контакт» (например, реле давления) и/или NPN-датчиками.

Применение

  • Релейные схемы управления насосами с автоматическим вводом резерва (АВР).
  • В качестве симметричного реверсивного таймера для реализации прямого и реверсивного вращения мешалок, вентиляторов, приводов транспортеров и прочих исполнительных механизмов.

Характеристики

  • 4 дискретных входа.
  • 3 релейных выхода.

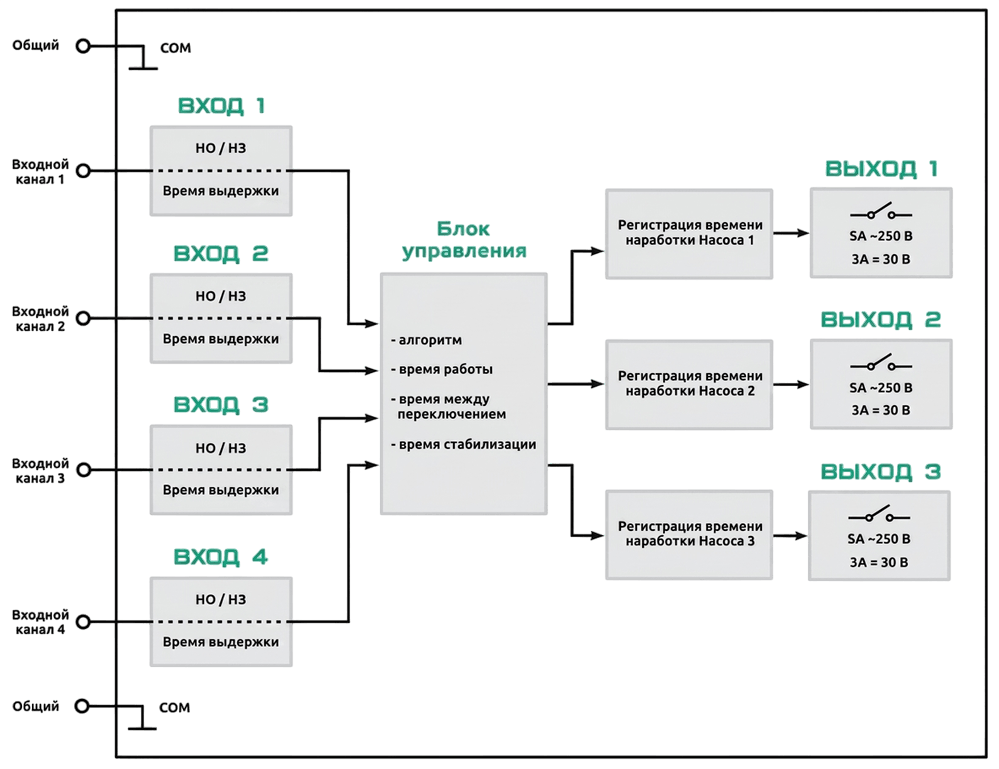

Функциональная схема контроллера управления насосами EPL1

Функциональная схема контроллера управления насосами EPL1 Функциональная схема контроллера управления насосами EPL1

Особенности контроллера управления насосами ELHART EPL1

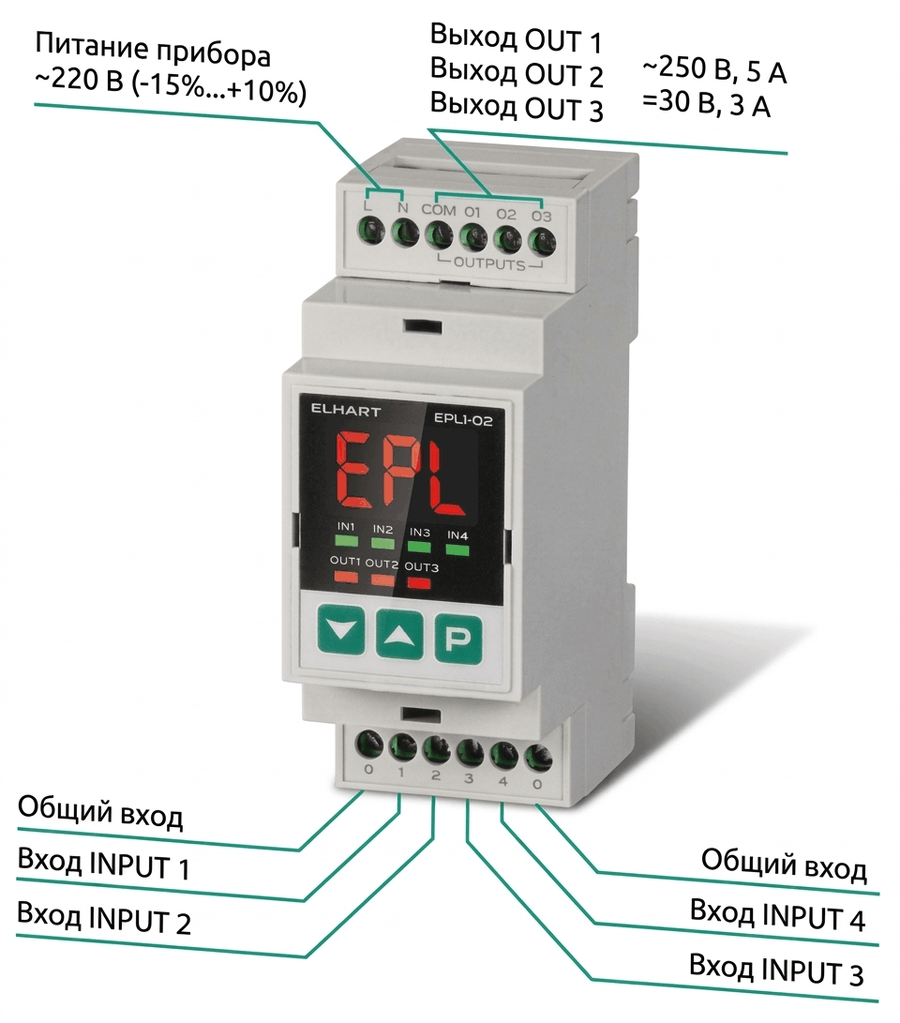

Описание контактов и внешний вид контроллера ELHART EPL1 Описание контактов и внешний вид контроллера ELHART EPL1
  • 4 входа для подключения датчиков типа «сухой контакт» и NPN-типа (с внешним блоком питания)
  • 4 встроенных алгоритма работы
  • Автоматический ввод резерва (ABP)
  • Индивидуальная настройка входов: тип входного сигнала НО и НЗ, выдержка времени срабатывания
  • Настраиваемое время работы насосов от 1 секунды до 30 дней
  • В рабочем режиме - отображение оставшегося времени до смены насосов
  • 3 управляющих выхода: электромагнитное реле (НО) 5 А при ~250 В, 3 А при =30 В
  • Регистрация времени наработки каждого насоса
  • Автоматический и ручной режимы работы
  • Сделано в России

Алгоритмы контроллера управления насосами ELHART EPL1

Алгоритм 1: чередование двух насосов по схеме 1+1 с АВР и сигнализацией

Алгоритм по умолчанию при заводских настройках прибора.

Алгоритм используется для управления группой из двух насосов. Одновременно работает только один насос. На заводских настройках насосы сменяются каждые 24 часа.

Выходы OUT 1 и OUT 2 управляют насосами. Выход OUT 3 используется для сигнализации аварии или выбранного состояния. При заводских настройках выход замыкается при любой аварии.

Схема подключения алгоритма 1 Схема подключения алгоритма 1

Функции входов:

  • INPUT 1 - сигнал от датчика «сухого хода»;
  • INPUT 2 - сигнал от датчика аварии насоса;
  • INPUT 3 - сигнал сброса аварии;
  • INPUT 4 - сигнал блокировки.

Обозначения на схеме:

  • М1, М2 - насосы;
  • КМ1, КМ2 - контакторы насосов М1, М2;
  • H1 - сигнализация аварии;
  • SA1 - замыкающий контакт сброса аварии;
  • SA2 - замыкающий контакт входа блокировки;
  • PS - реле «сухого хода» (давления);
  • PDS - реле аварии насоса (перепада давления).
Алгоритм 2: чередование двух насосов по схеме 1+1 с АВР и подпиткой

Алгоритм используется для управления группой из двух насосов с подключением подпитки. Одновременно работает только один насос. На заводских настройках насосы сменяются каждые 24 часа.

Выходы OUT 1 и OUT 2 управляют насосами М1 и М2. Выход OUT 3 управляет подпиткой.

При срабатывании входа реле давления для подпитки INPUT 3 (давление упало ниже заданного) включается выход подпитки OUT 3. Выход подпитки отключится при нормализации давления.

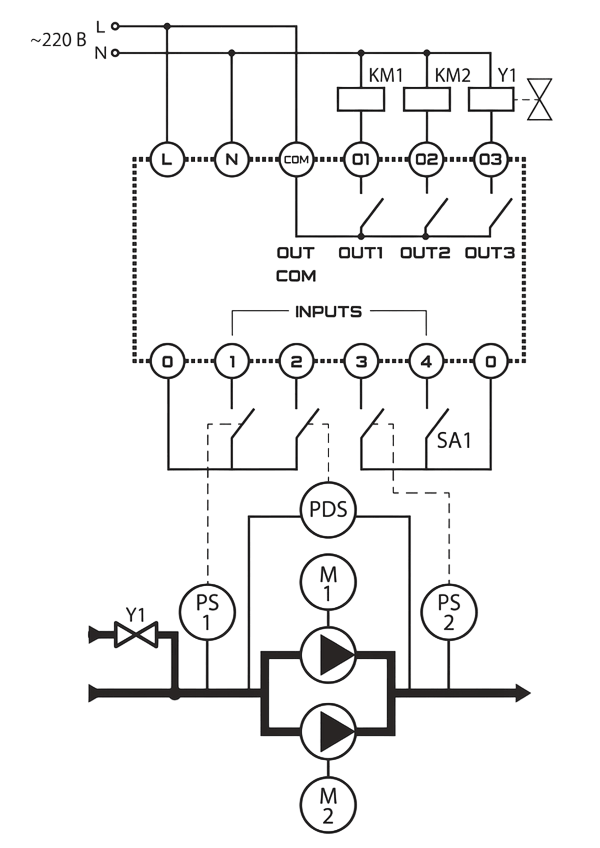

Схема подключения алгоритма 2 Схема подключения алгоритма 2

Функции входов:

  • INPUT 1 - сигнал от датчика «сухого хода»;
  • INPUT 2 - сигнал от датчика аварии насоса;
  • INPUT 3 - сигнал от датчика давления для подпитки;
  • INPUT 4 - сигнал блокировки.

Обозначения на схеме:

  • М1, М2 - насосы;
  • КМ1, КМ2 - контакторы насосов М1, М2;
  • Y1 - клапан подпитки;
  • SA1 - замыкающий контакт входа блокировки;
  • PS1 - реле «сухого хода» (давления);
  • PS2 - реле давления для подпитки;
  • PDS - реле аварии насоса (перепада давления).
Алгоритм 3: чередование трех насосов по схеме 2+1 с АВР и отслеживанием аварии каждого насоса

Алгоритм используется для управления группой из трех насосов. Одновременно работают два насоса. На заводских настройках насосы сменяются каждые 24 часа. При аварии насос будет отключен до сброса аварии.

Насосы М1, М2 и М3, управляемые выходами OUT 1, OUT 2 и OUT 3 соответственно, работают в следующем порядке:

  • М1+М2;
  • М2+М3;
  • М1+М3.

Входы используются для отслеживания аварии каждого насоса. При необходимости отслеживания «сухого хода» насосной группы допускается подключение датчика «сухого хода» на вход блокировки и настроить выключение насосов при блокировке (заводское значение), таким образом при «сухом ходе» все насосы будут отключены, а на экране будет отображаться надпись BLC.

Схема подключения алгоритма 3 Схема подключения алгоритма 2

Функции входов:

  • INPUT 1 - сигнал от датчика аварии насоса М1
  • INPUT 2 - сигнал от датчика аварии насоса М2;
  • INPUT 3 - сигнал от датчика аварии насоса М3;
  • INPUT 4 - сигнал блокировки.

Обозначения на схеме:

  • М1-M3 - насосы;
  • КМ1-KM3 - контакторы насосов М1-M3;
  • SA1 - замыкающий контакт входа блокировки;
  • PDS1-PDS3 - реле аварии насоса M1-M3 (перепада давления).
Алгоритм 4: чередование трех насосов с АВР и разрешением работы насосов

Алгоритм используется для управления группой из трех насосов. Одновременно работают один или два насоса (параметр 4-6). На заводских настройках одновременно работают два насоса и сменяются каждые 24 часа.

Для каждого насоса отслеживается состояние «сухой ход». Логический сигнал на входе прибора отключает соответствующий насос. В отличие от алгоритма 3, насос будет доступен для включения после пропадания сигнала «сухой ход» на соответствующем входе прибора.

Выходы OUT 1, OUT 2 и OUT 3 управляют насосами М1, М2 и М3.

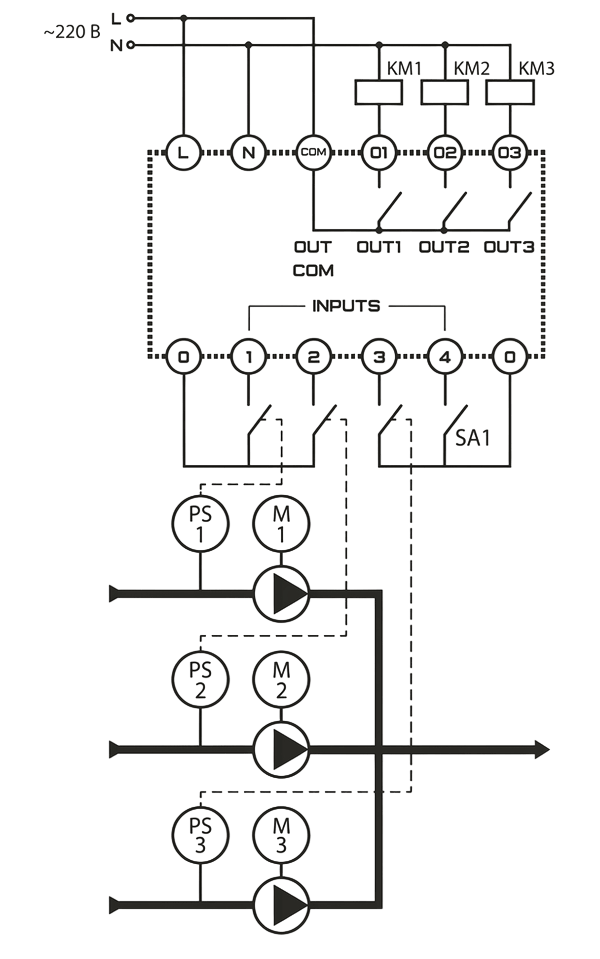

Схема подключения алгоритма 4 Схема подключения алгоритма 4

Функции входов:

  • INPUT 1 - сигнал от датчика «сухого хода» насоса М1;
  • INPUT 2 - сигнал от датчика «сухого хода» насоса М2;
  • INPUT 3 - сигнал от датчика «сухого хода» насоса М3;
  • INPUT 4 - сигнал блокировки.

Обозначения на схеме:

  • М1-M3 - насосы;
  • КМ1-KM3 - контакторы насосов М1-M3;
  • PS1-PS3 - реле «сухого хода» насосов M1-M3.

Примеры применения контроллера управления насосами EPL1

  • Управление группой циркуляционных насосов в системе отопления и ГВС
  • Откачка воды из 3-х скважин
  • Управление вращением мешалки в емкости с рубашкой
  • Управление мешалкой поворотной тележки в хлебопекарной печи

Технические характеристики контроллера управления насосами ELHART EPL1

Параметр Значение
Питание прибора
Питание прибора ~190…240 В / 50 Гц (Uном=220 В / 50 Гц)
Потребляемая мощность 3 Вт
Входные каналы
Количество входов 4
Тип входа «сухой контакт»,
NPN-датчик (с внешним блоком питания)
Максимально допустимое напряжение питания для NPN-датчика не более =30 В
Выходные каналы
Количество выходов 3
Тип выходных каналов электромагнитное реле (НО)
Максимальные ток и напряжение, коммутируемые контактами реле 5 А при ~250 В, 3 А при =30 В
Максимальный суммарный ток на выходных каналах 8 А
Общие данные
Индикация трехразрядный семисегментный LED-индикатор, 7 светодиодов
Алгоритмы работы 1 - чередование двух насосов по схеме 1+1 (с АВР и сигнализацией)
2 - чередование двух насосов по схеме 1+1 (с АВР и подпиткой)
3 - чередование трех насосов по схеме 2+1 (с АВР и отслеживанием аварии каждого насоса)
4 - чередование трех насосов с АВР и разрешением работы насосов
Окружающая среда
Допустимая рабочая температура и температура хранения -20…+50 °C
Относительная влажность воздуха 0…80% (без образования конденсата)
Корпус
Габаритные размеры (В×Ш×Г) 90,2×36,3×57,5 мм
Способ монтажа установка на DIN-рейку
Степень защиты IP20
Категория изоляции CATII (двойная изоляция)
Максимальное сечение подключаемых проводников 2,5 мм²

Схема подключения контроллера управления насосами ELHART EPL1

Схема подключения EPL1 к различным типам датчиков Схема подключения EPL1 к различным типам датчиков


Сухой контакт "Сухой контакт"
NPN-датчик NPN-датчик

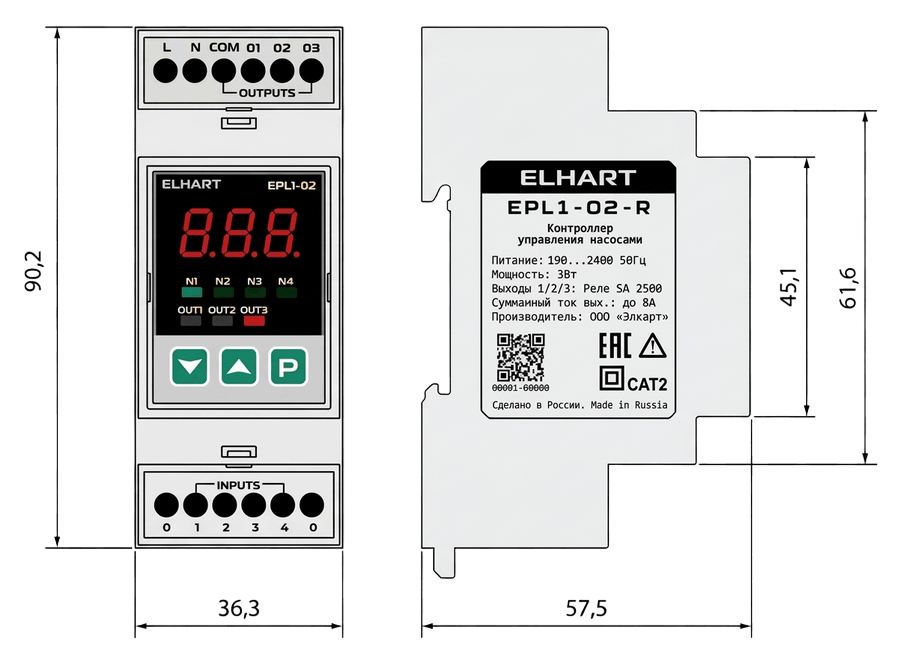

Габаритные размеры контроллера ELHART серии EPL1

Габаритные размеры EPL1, мм Габаритные размеры EPL1, мм

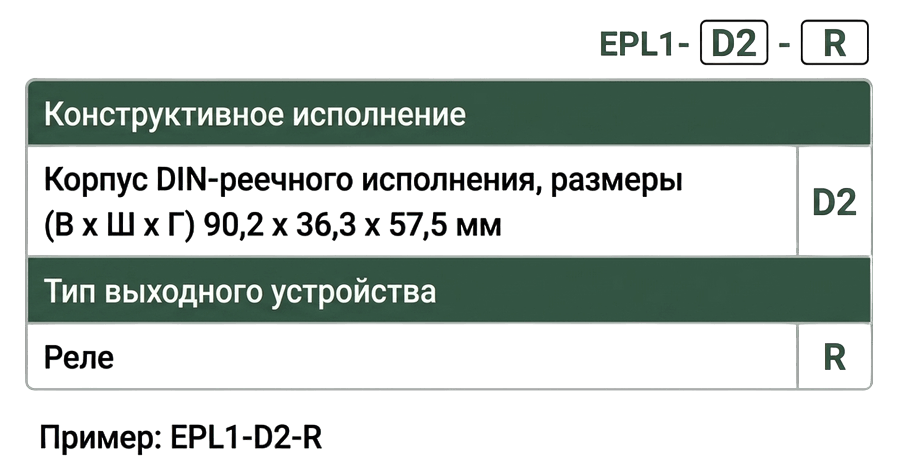

Информация для заказа контроллера ELHART серии EPL1

Информация для заказа Информация для заказа

Готовые решения на основе контроллера ELHART EPL1

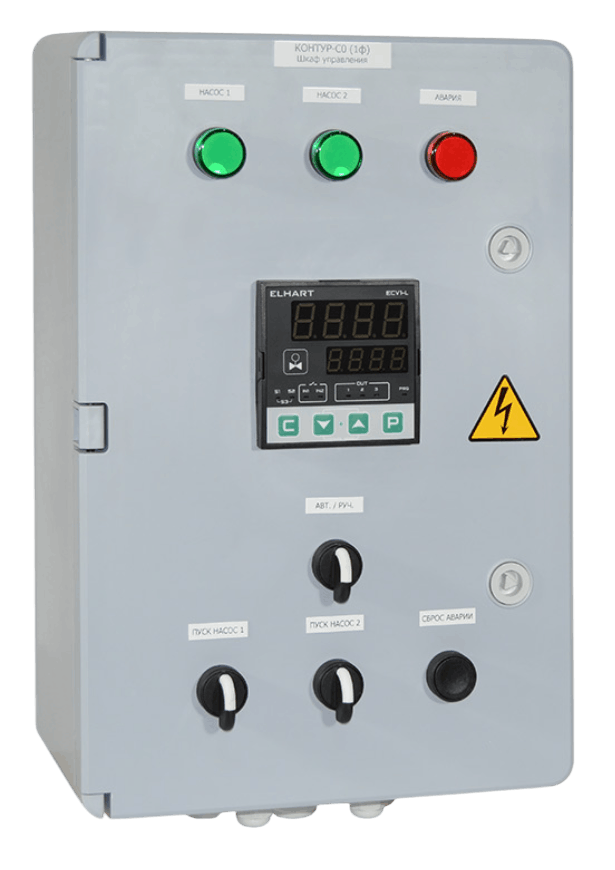

Шкаф для ИТП и систем теплоснабжения КОНТУР-С0
КОНТУР-С0
  • Простое решение для систем с одним контуром теплоснабжения
  • Функции управления подпиткой
  • Автоматическое управление группой циркуляционных насосов
  • Удобные органы управления и индикации
  • Легкий и компактный корпус
  • Передача сигнала аварии насосов

Документация и ПО

Наименование Тип документа
Паспорт. Регуляторы уровня и контроллеры управления насосами ELV, EPL Паспорт
Руководство по эксплуатации. Контроллер управления насосами EPL1 Руководство по эксплуатации
Сводная таблица параметров. Контроллер управления насосами EPL1-D2 Мануалы
Компоненты для автоматизации ELHART (2026 г.) Каталог
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) Библиотека E-PLAN
3D модель EPL1-D2 CAD библиотека
Декларация о соответствии ТР ТС 004, 020 - Цифровые приборы серий ELV, EPL: ELV1-D2-R, ELV3-D2-R, ELV-POOL-D2-R, EPL1-D2-R Декларации о соответствии (ТС и ЕАЭС)
