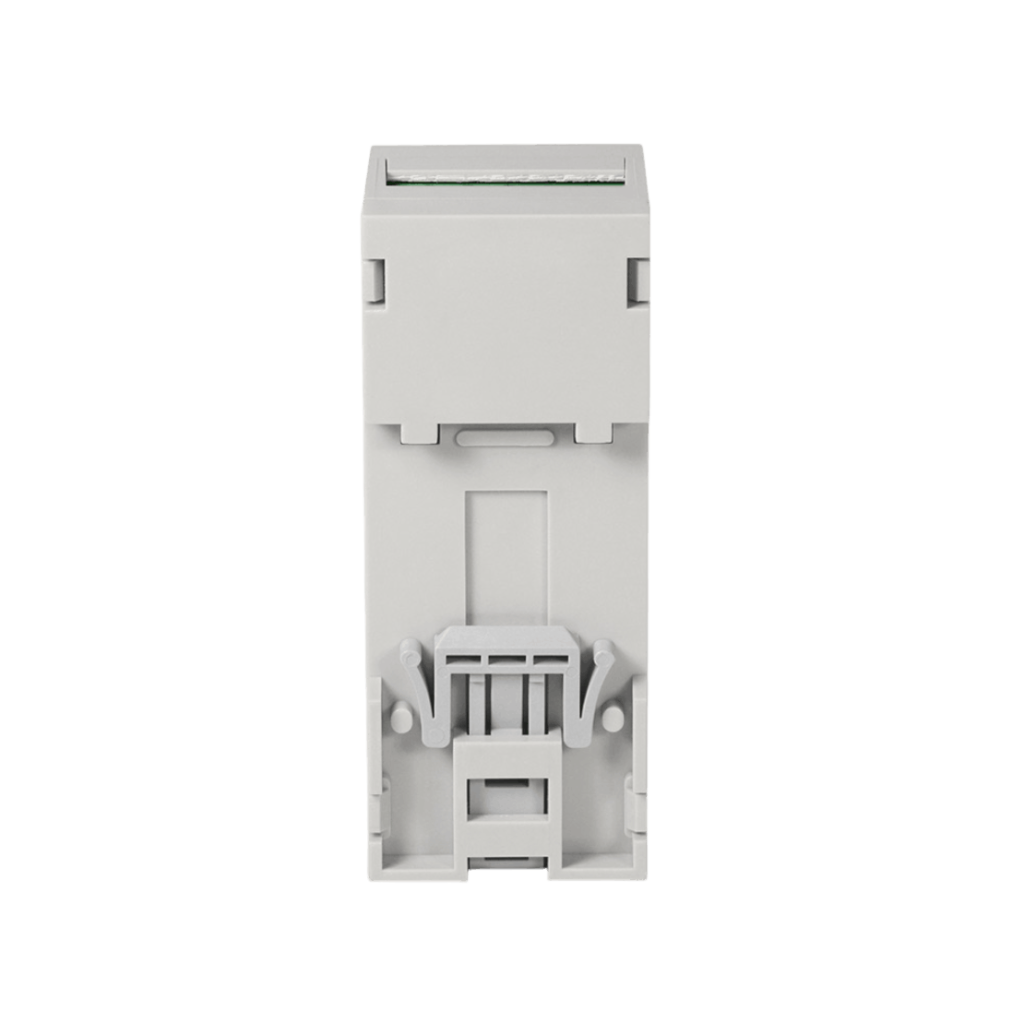

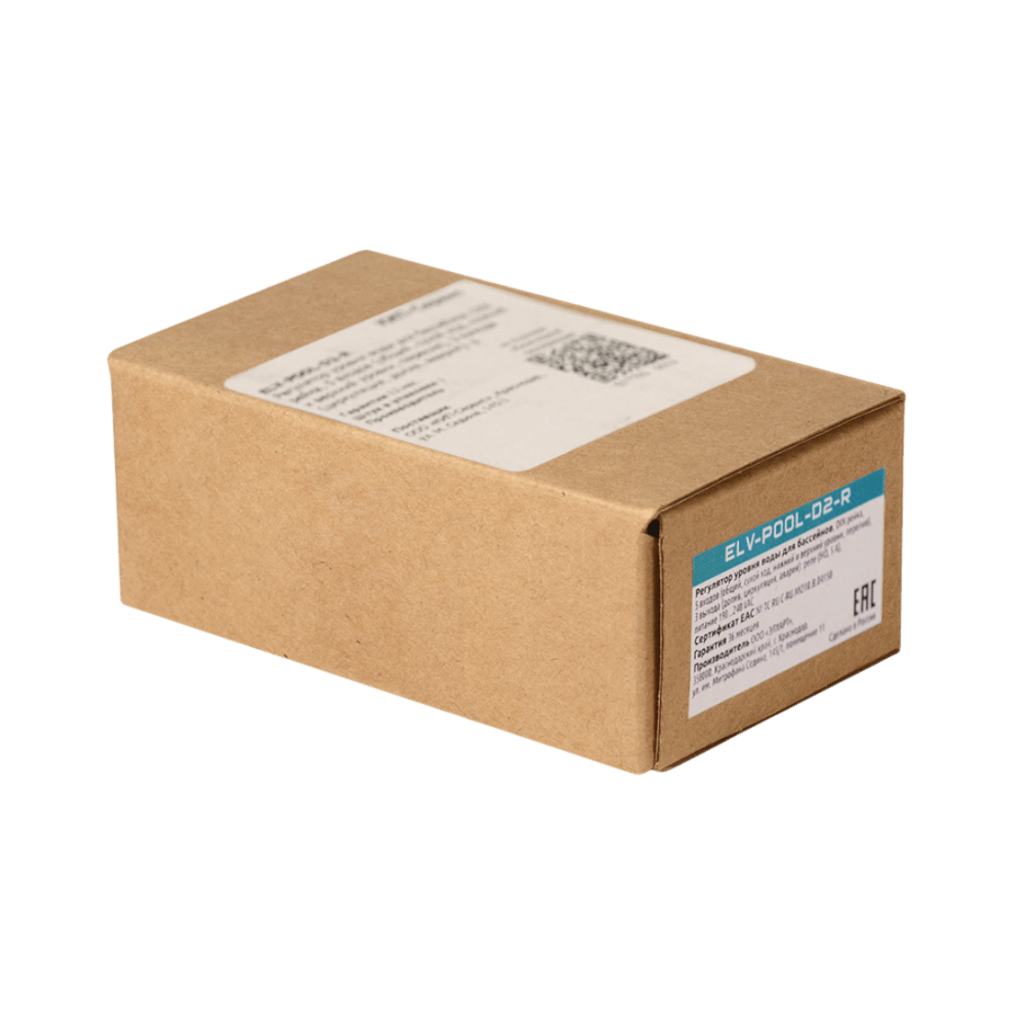

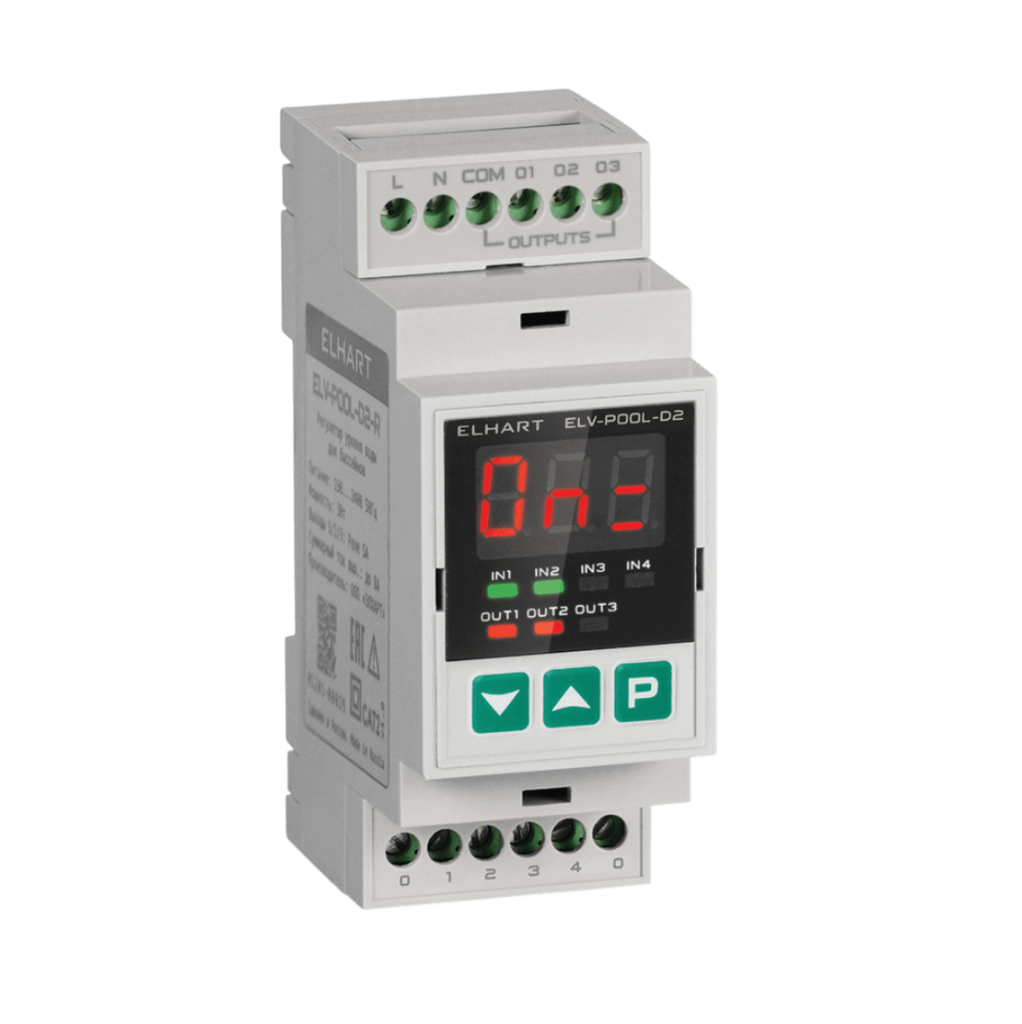

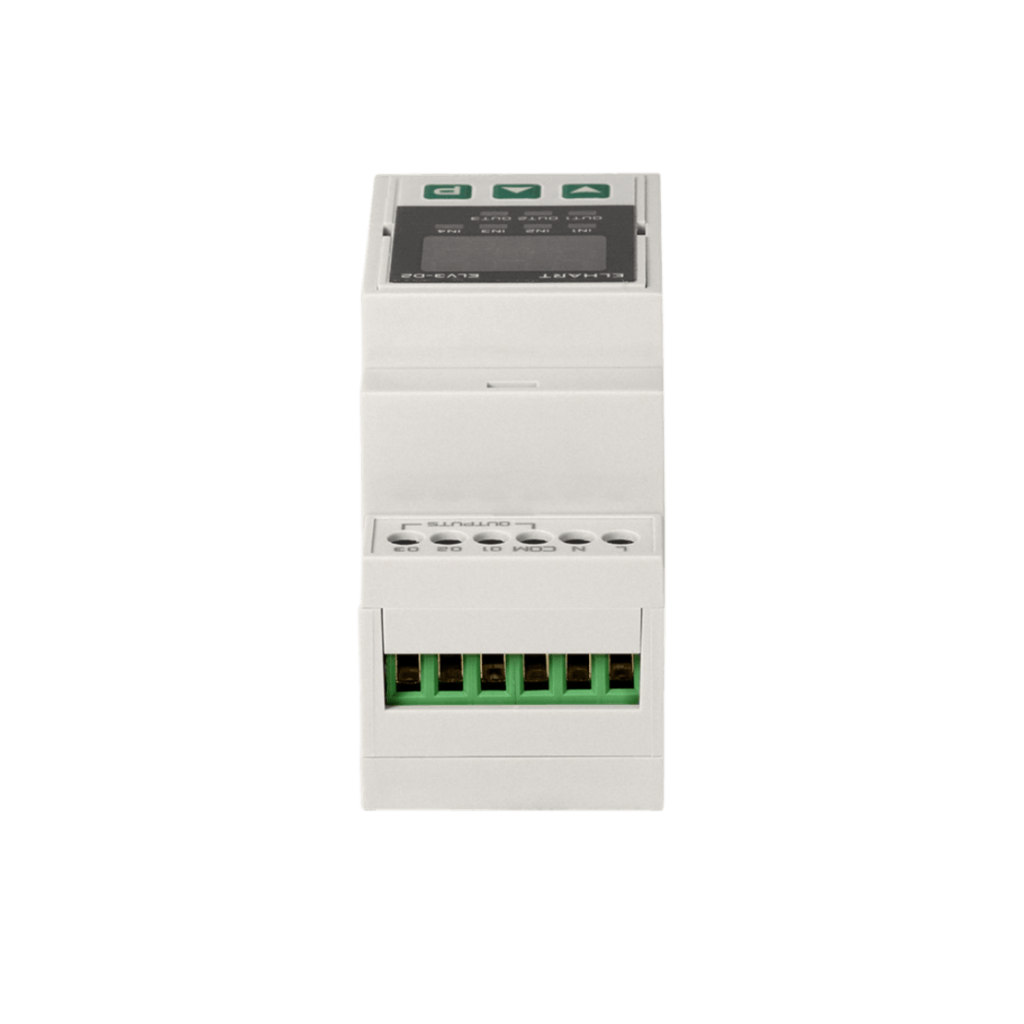

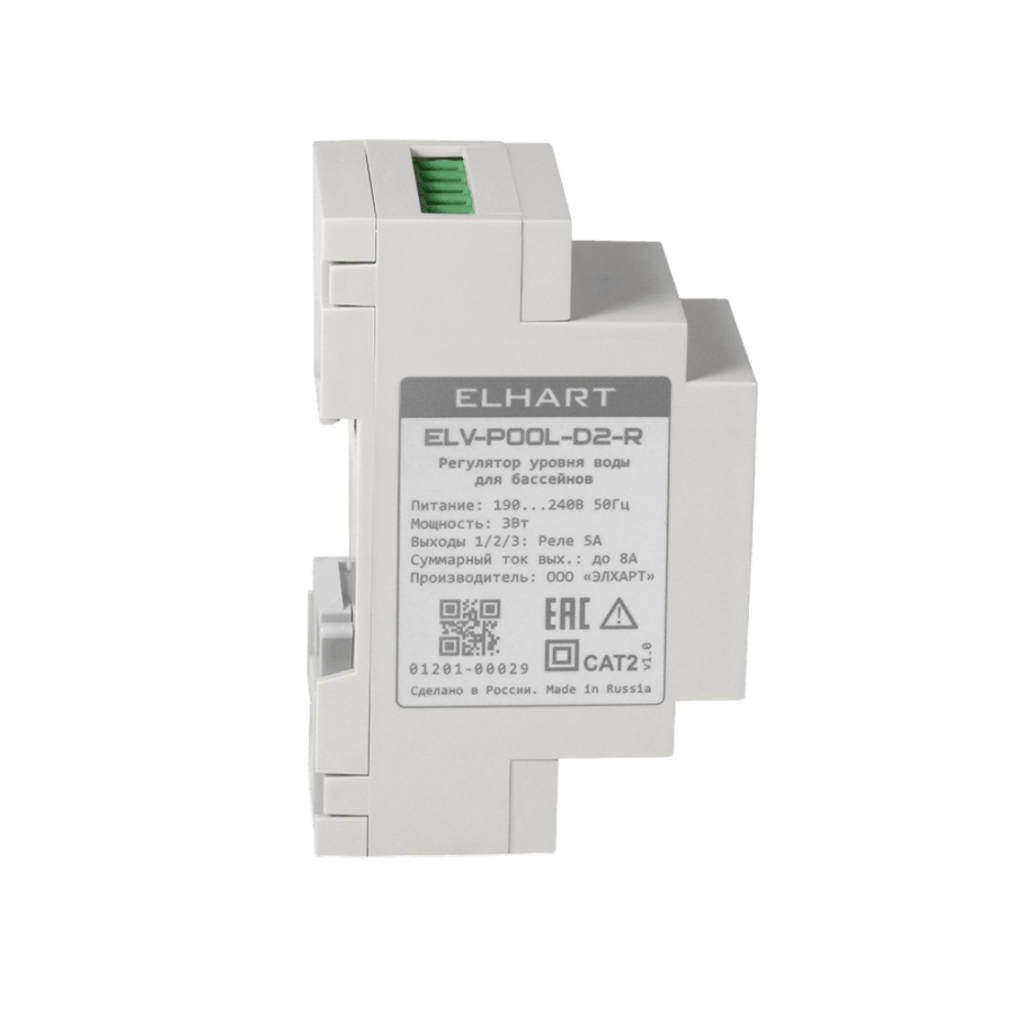

ELV-POOL-D2-R Регулятор уровня воды для бассейнов

Описание контроллера для бассейнов ELHART ELV-POOL

Контроллер для бассейнов ELHART ELV‑POOL

Назначение

• Специализированное решение для контроля уровня воды в бассейнах с переливом.
• Входит в семейство модульных контроллеров-регуляторов ELHART с креплением на DIN‑рейку.

Контроль уровня

• Осуществляется 5‑ю кондуктометрическими датчиками.
• Логика работы выходов жестко задана алгоритмом управления.

Выходы и их функции

• Выход 1 - управление клапаном долива воды в переливную емкость при падении уровня ниже заданного.
• Выход 2 - защита циркуляционного насоса от сухого хода.
• Выход 3 - сигнализация о достижении аварийного уровня или включение дренажа (насосом или клапаном) для сброса излишков воды в канализацию.

Применение

• В составе готового решения - шкафа управления инженерными системами бассейнов PoolMaster 10.

Особенности контроллера переливной емкости бассейна ELV-POOL

• 4 входа + 1 общий для подключения датчиков разных типов: кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания)
• Защита кондуктометрических датчиков от налипания и разрушения (растворения) благодаря питанию электродов безопасным напряжением 2,5 В переменного тока
• Жесткая логика работы. В большинстве случаев прибор не требует дополнительных настроек
• Доступны задержки включения и выключения выходов в широком диапазоне: от одной секунды до 999 минут
• Есть возможность инвертировать логику работы реле (НО/НЗ)
• Монтаж на DIN-рейку: компактный корпус с шириной 36,3 мм
• Сделано в России

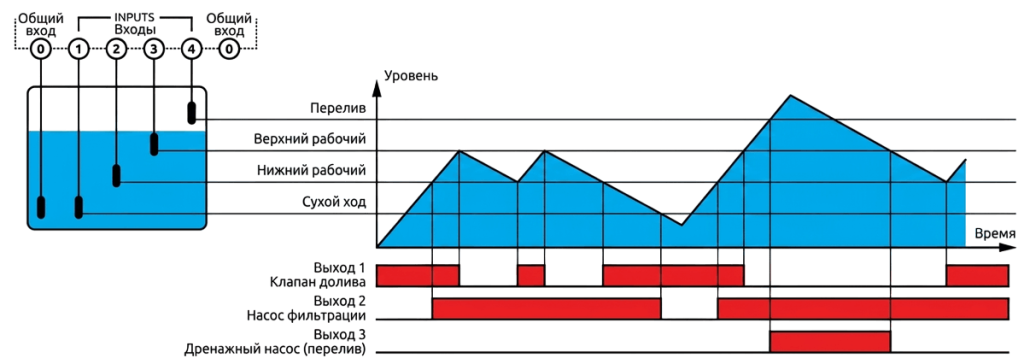

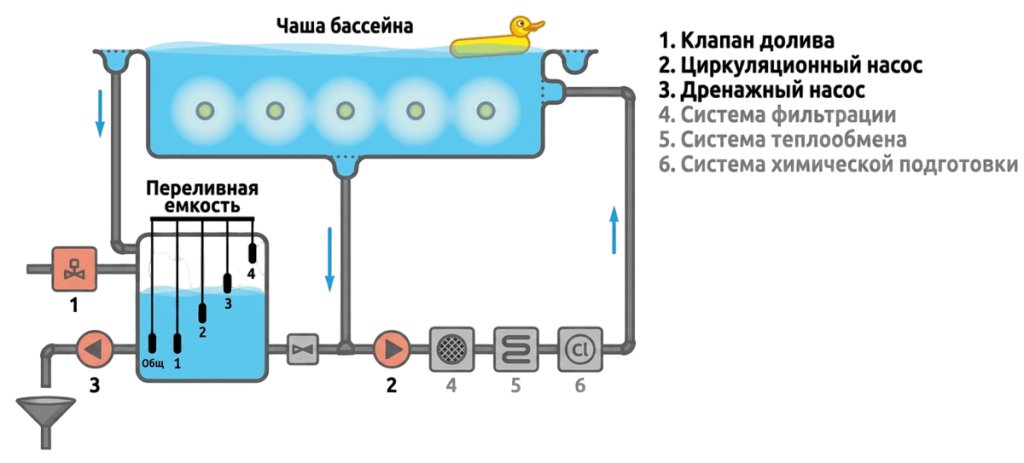

Диаграмма работы выходов контроллера ELV-POOL

Работа выходов контроллера ELV-POOL определяется уровнем воды в переливной емкости, согласно представленной ниже диаграмме:

Диаграмма работы выходов контроллера ELV-POOL

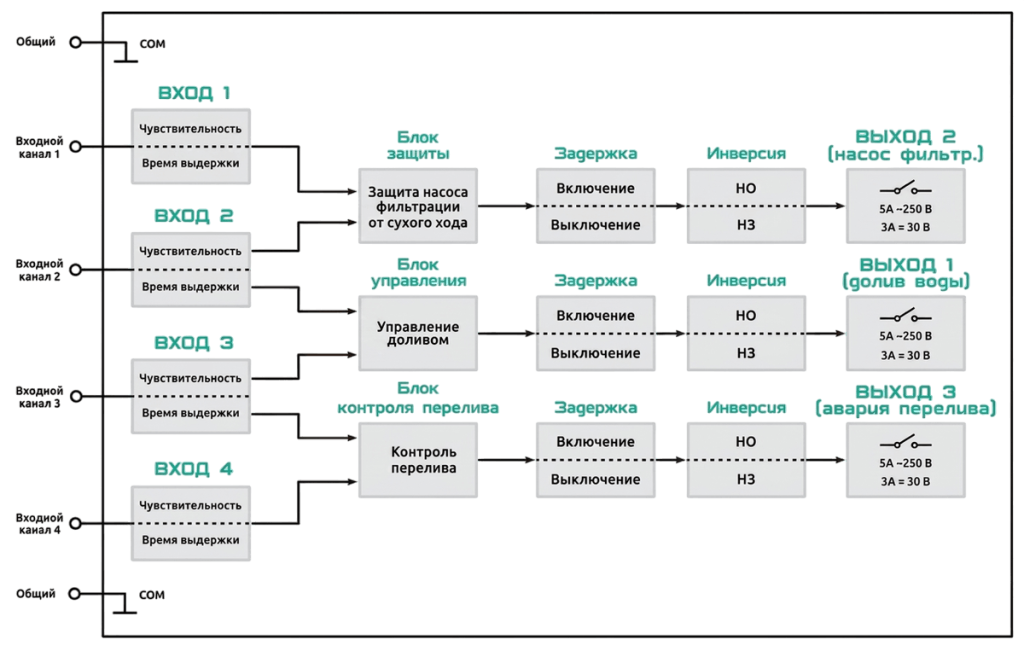

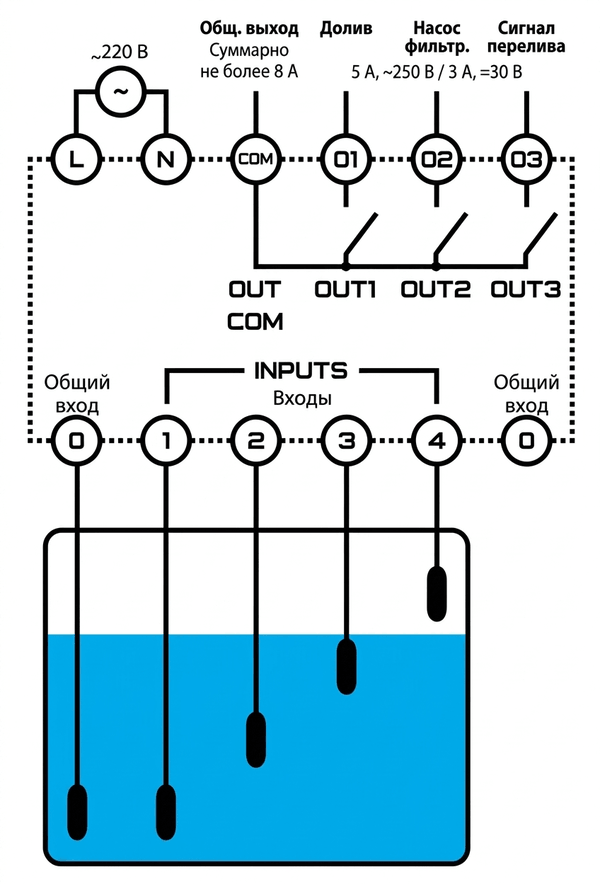

Функциональная схема контроллера уровня воды для переливных бассейнов ELV-POOL

Функциональная схема регулятора уровня воды для бассейнов ELV-POOL

Технические характеристики контроллера уровня воды для переливных бассейнов ELV-POOL

Схема подключения контроллера уровня воды для переливных бассейнов ELV-POOL

Кондуктометрический
датчик

"Сухой контакт", поплавковый датчик,
датчик протечки

NPN-датчик

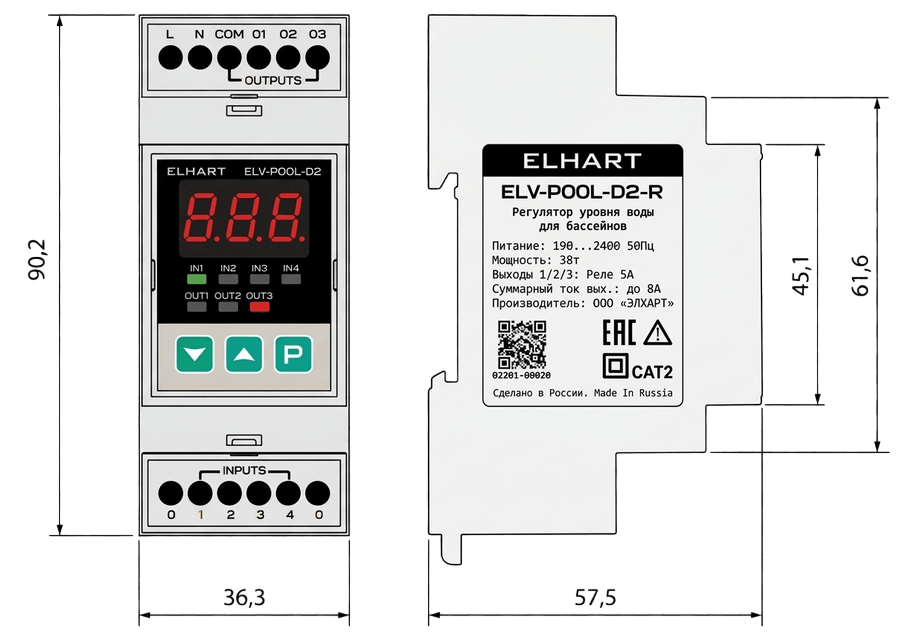

Габаритные размеры контроллера уровня воды для переливных бассейнов ELV-POOL

Габаритные размеры контроллера уровня воды для переливных бассейнов ELV-POOL, мм

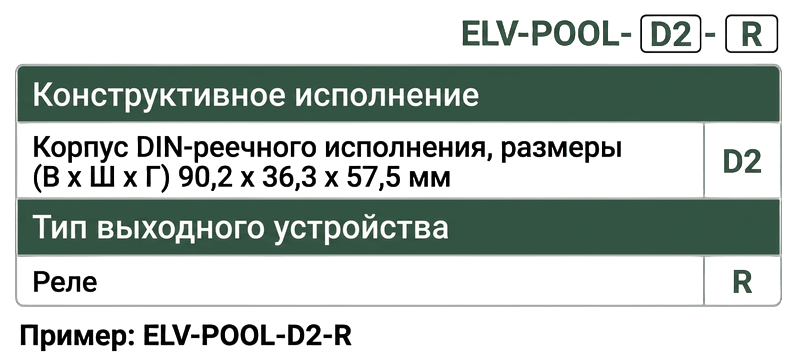

Информация для заказа контроллера уровня воды для переливных бассейнов ELV-POOL

Информация для заказа

Применение цифровых приборов ELHART для автоматизации бассейнов

Приборы ELHART - модульная автоматика для бассейнов

На сегодняшний день имеется достаточно много устройств для автоматизации бассейнов. Но они, как правило, либо узкоспециализированы под тот или иной тип бассейна и не могут использоваться с бассейнами других типов, либо напротив представляют из себя излишне универсальные устройства, требующие проведения сложных настроек.

Приборы ELHART объединяют узкоспециализированный и универсальный подход к построению системы управления. Каждый из приборов ELHART является модулем, отвечающим за ту или иную функцию системы управления. Таким образом обеспечивается гибкость и универсальность автоматики с обеспечением качества управления на уровне узкоспециализированных систем.

Контроль уровня воды в переливной емкости бассейна и защита насоса циркуляции - ELV-POOL

Контроллер ELV-POOL выполняет функции контроля уровня воды в переливной емкости бассейна, обеспечивает своевременный долив воды и защиту фильтрационного насоса от сухого хода. Также прибор способен контролировать верхний уровень в переливной емкости и сигнализировать о её переполнении или включать дренажный насос (клапан) для сброса лишней воды в канализацию. Ко входам прибора подключается 5 датчиков уровня. Все входы универсальны и поддерживают как наиболее распространенные кондуктометрические (стержневые) датчики, так и датчики уровня с транзисторным выходом и поплавки. При использовании кондуктометрических датчиков их питание осуществляется безопасным переменным напряжением ~2.5 В. Функции входов и выходов контроллера ELV-POOL заданы жестко, в связи с чем, для большинства задач, прибор совершенно не требует дополнительных настроек, что упрощает и сокращает время проведения пусконаладочных работ.

Входы прибора ELV-POOL:

• Вход 0 - «общий» датчик: используется для контроля других уровней жидкости, устанавливается не выше самого нижнего датчика.
• Вход 1 - датчик сухого хода: используется для защиты фильтрационного насоса от сухого хода.
• Вход 2 - нижний рабочий уровень: при снижении воды до данного уровня включается долив.
• Вход 3 - верхний рабочий уровень: при подъеме воды до данного уровня долив прекращается.
• Вход 4 - перелив: самый верхний (аварийный) уровень воды в переливной емкости, при достижении которого включается сигнализация о переливе, либо дренажный насос или клапан.

Выходы прибора ELV-POOL:

• Выход 1 - долив: включен до тех пор, пока уровень воды в переливной емкости не достигнет Датчика 3 (верхний рабочий уровень). При достижении Датчика 3 Выход 1 выключается. Повторное включение осуществляется при снижении уровня воды ниже Датчика 2.
• Выход 2 - циркуляционный насос: включен до тех пор, пока уровень воды в переливной емкости выше Датчика 1 (сухой ход). При осушении Датчика 1 Выход 2 выключается. Повторное включение Выхода 2 осуществляется при достижении уровнем воды Датчика 2 (нижний рабочий уровень).
• Выход 3 - перелив (сигнализация, дренажный насос или клапан): включается при заполнении переливной емкости водой до уровня Датчика 4 (перелив). Выключение Выхода 3 осуществляется при осушении Датчика 3 (верхний рабочий уровень).

Однако, в случае необходимости, пользователь имеет возможность задействовать встроенные таймеры задержек включения и выключения выходов, а так же проинвертировать логику работы выходов (НО/НЗ), без использования дополнительных промежуточных реле.

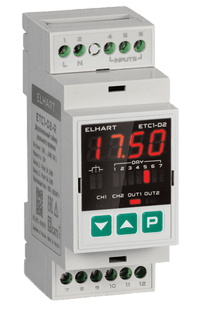

Управление фильтрационным насосом и освещением бассейна - ETC1

Астрономический таймер ETC1 представляет из себя двухканальный таймер реального времени, что позволяет одним прибором формировать график работы фильтрационного насоса и управлять включением подсветки бассейна и придомовой территории. Данный таймер имеет простой и интуитивно понятный интерфейс что позволяет легко проводить его настройку не только во время пуско-наладочных работ, но и непосредственно Заказчиком после сдачи бассейна в эксплуатацию. Помимо стандартного жесткого задания времени включения и выключения таймер ETC1 имеет возможность корректировки заданного времени по восходу или заходу солнца, что делает его идеальным прибором для управления освещением или подсветкой.

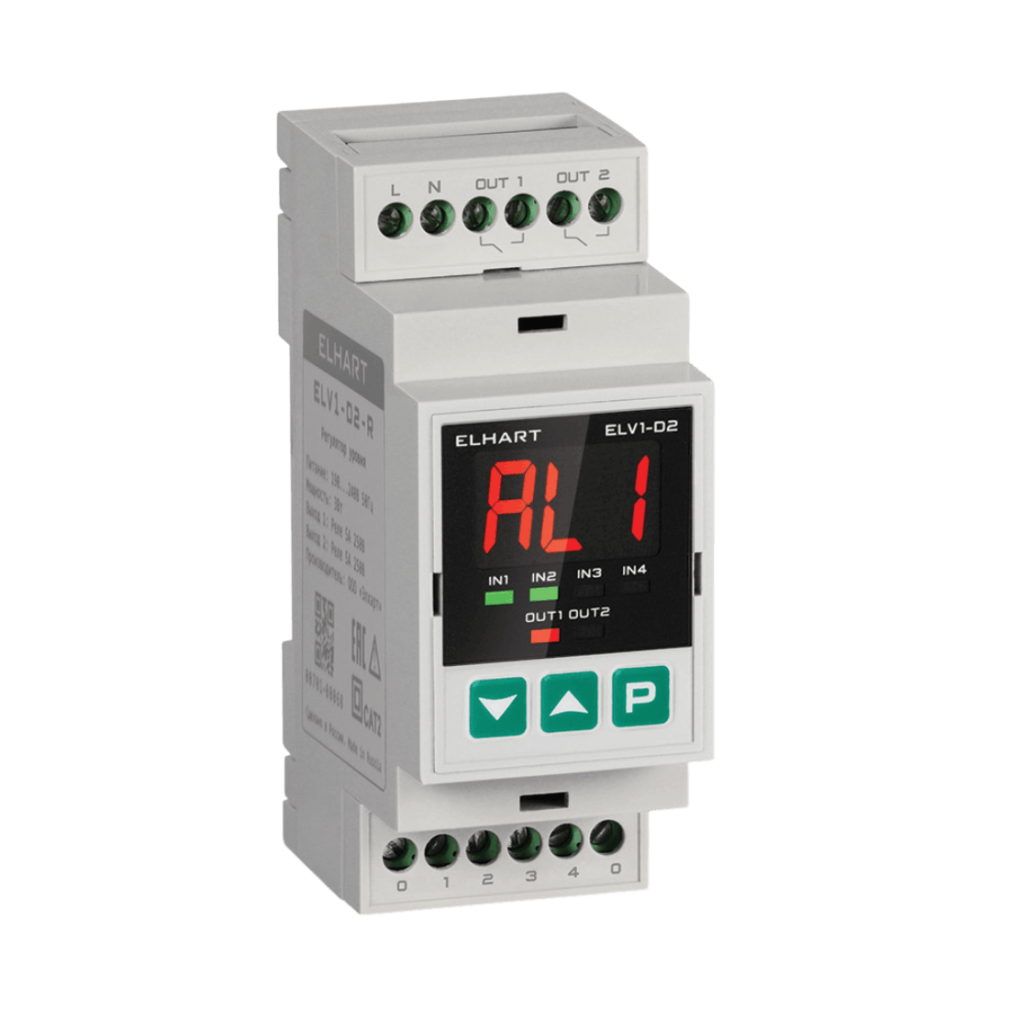

Контроль утечек и предотвращение подтоплений - ELV1

Многофункциональный регулятор уровня жидкости ELV1 может быть настроен для работы в двух конфигурациях: контроль работы насоса по давлению + защита от протечки; защита от протечки в двух зонах. Два выходных реле позволяют формировать сигналы аварии или запрета работы тех или иных насосов или клапанов. Данный прибор обладает следующими особенностями: формирует независимые сигналы при срабатывании разных защит, что позволяет использовать разные алгоритмы устранения аварии в зависимости от типа обнаруженной неисправности; прибор имеет настраиваемую задержку ожидания сигнала от реле давления для исключения ложных срабатываний защиты; прибор имеет настраиваемую паузу до повторного включения насоса после срабатывания защиты.

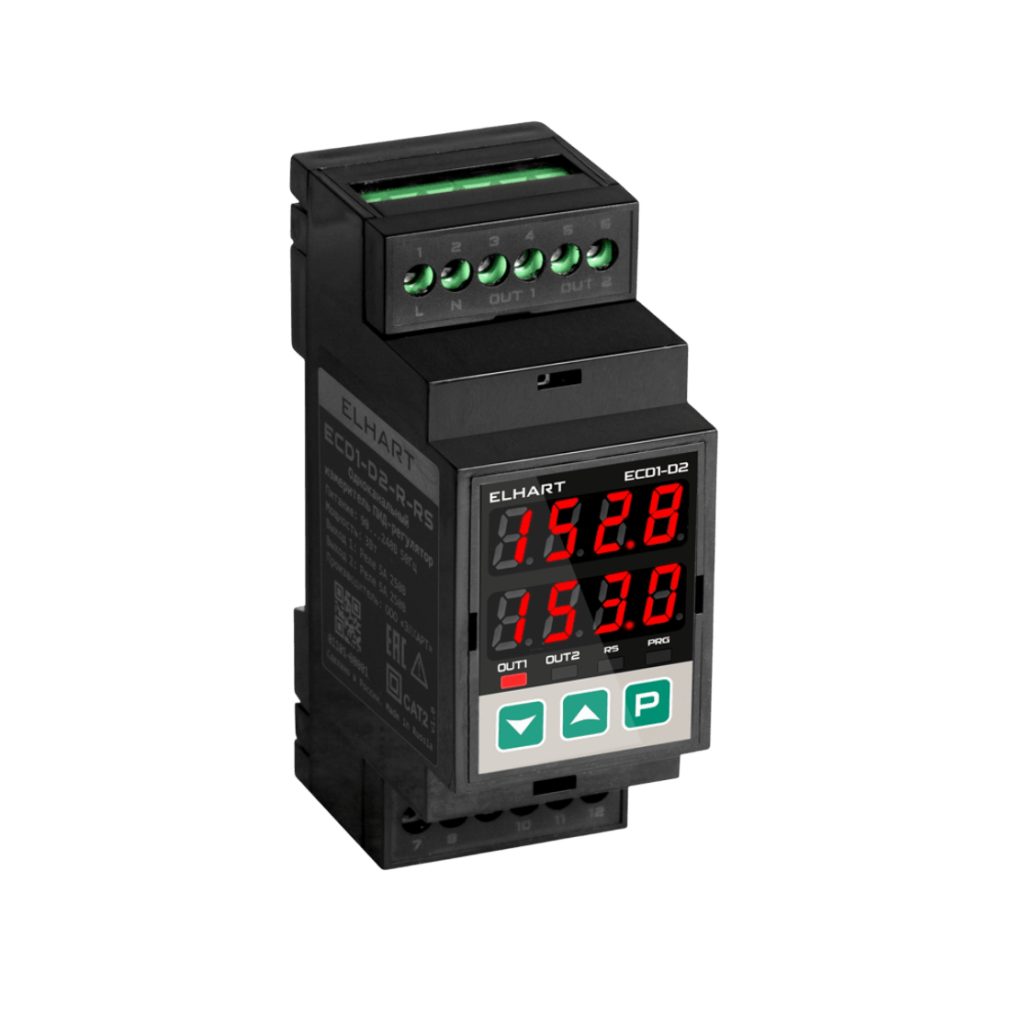

Подогрев воды и точное поддержание температуры - ECD1

Терморегулятор ECD1 отвечает за управление подогревом воды в бассейне и обеспечивает точное поддержание заданной температуры. Он поддерживает как электрический подогрев с помощью ТЭНов, так и работу с теплообменными аппаратами. Вход прибора универсален и поддерживает 12 наиболее распространенных типов датчиков температуры. Настройка требуемой температуры осуществляется кнопкам с лицевой панели прибора в цифровом виде, а встроенный индикатор отображает текущее и заданное значение температуры. Терморегулятор модификации ECD1-D2-x-RS имеет интерфейс RS-485 c поддержкой распространенного протокола Modbus-RTU для подключения к панелям оператора, программируемым реле, контроллерам или системам «Умный дом».

Режимы работы и компоновка системы управления

Система автоматизированного управления бассейном, построенная на основе приборов ELHART, является модульной, где каждый прибор (модуль) отвечает за выполнение одной/двух функций. Таким образом, Вы можете легко изменить компоновку системы и подстроить её для решения различных задач.

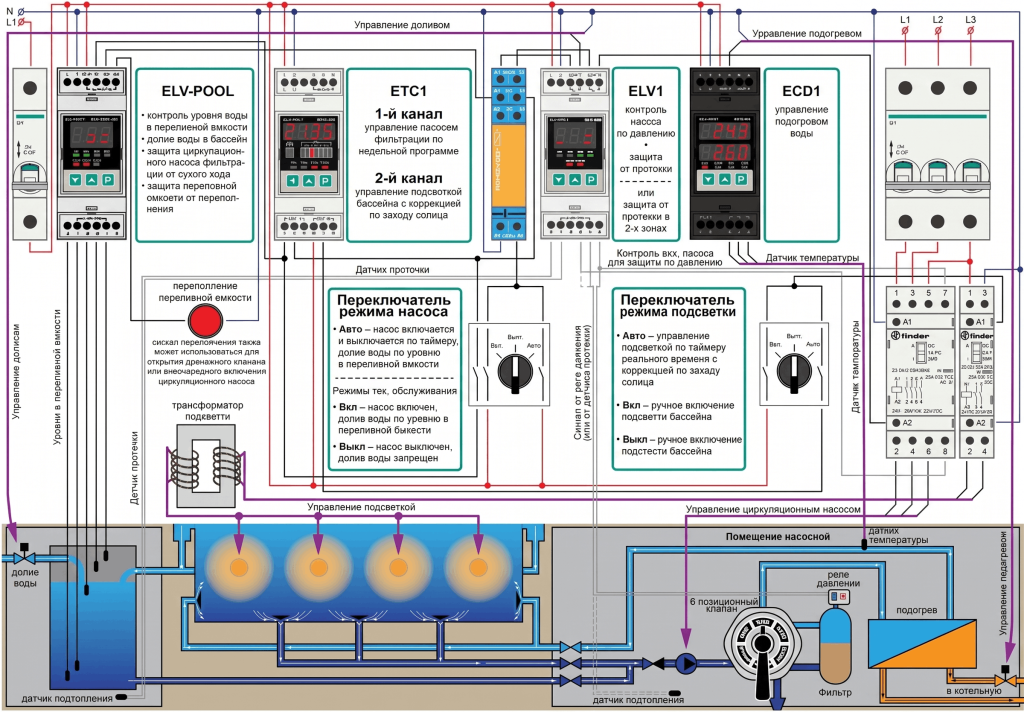

На схеме ниже представлен пример схемы подключения приборов ELHART для управления небольшим бассейном.

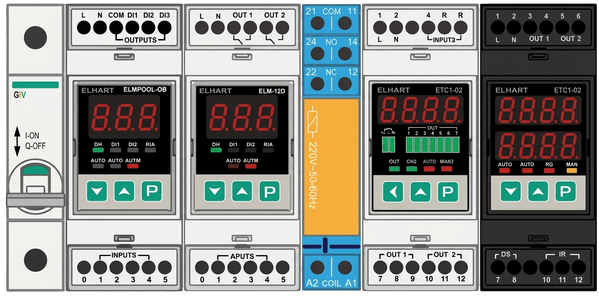

Общая схема системы автоматизированного управления бассейном

В данном решении автоматика ELHART обеспечивает:

• контроль уровня воды;
• управление доливом;
• отслеживание переполнения переливной емкости с сигнализацией или включением дренажного насоса/клапана;
• защита фильтрационного насоса от сухого хода;
• управление фильтрационным насосом по заданной временной диаграмме;
• управление подсветкой бассейна с автоматической коррекцией времени включения по заходу солнца;
• защита технических помещений от подтопления;
• управление подогревом воды;
• выбор ручного или автоматического режима рабты насоса;
• выбор ручного или автоматического режима работы подсветки бассейна.

Благодаря компактным корпусам приборы ELHART, используемые в данной системе занимают всего 8 DIN модулей (около 140 мм). А с учетом автоматического выключателя и промежуточного реле, используемых в типовой схеме подключения - 10 DIN модулей (около 175 мм).

Все используемые приборы ELHART имеют следующие особенности:

• микропроцессорное управление, обеспечивающее высокую точность и быструю реакцию на изменение внешних сигналов;
• высокая безопасность - все приборы не только имеют сертификаты соответствия требованиям Технических регламентов Таможенного Союза по безопасности, но и прошли испытания по более жестким внутренним требованиям компании ЭЛХАРТ;
• компактные корпуса для монтажа на DIN-рейку - все приборы ELHART, используемые в данной системе управления имеют унифицированный корпус шириной в 2 DIN модуля, что позволяет смонтировать их как в отдельный компактный модульный щит, так и разместить внутри общего шкафа управления;
• сделано в России - приборы разработаны и изготавливаются в Краснодаре с совмещением лучших принципов отечественного приборостроения и современных методов разработки электронных устройств.

Для автоматизации системы управления бассейна пользователи могут как самостоятельно осуществлять сборку шкафа управления, так и использовать готовый к установке и использованию шкаф управления бассейном PoolMaster 10.

Готовые решения на основе регулятора уровня ELHART ELV-POOL

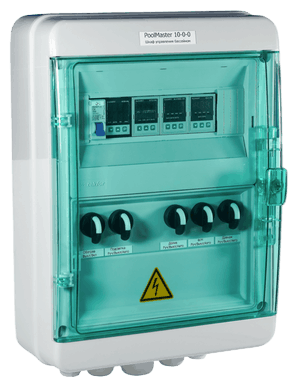

Шкафы управления бассейном PoolMaster 10
	Простое и надежное решение для управления бассейном Поддержание уровня и обогрев воды в чаше Комплексная защита инженерных систем бассейна Автоматический и ручной режимы управления
