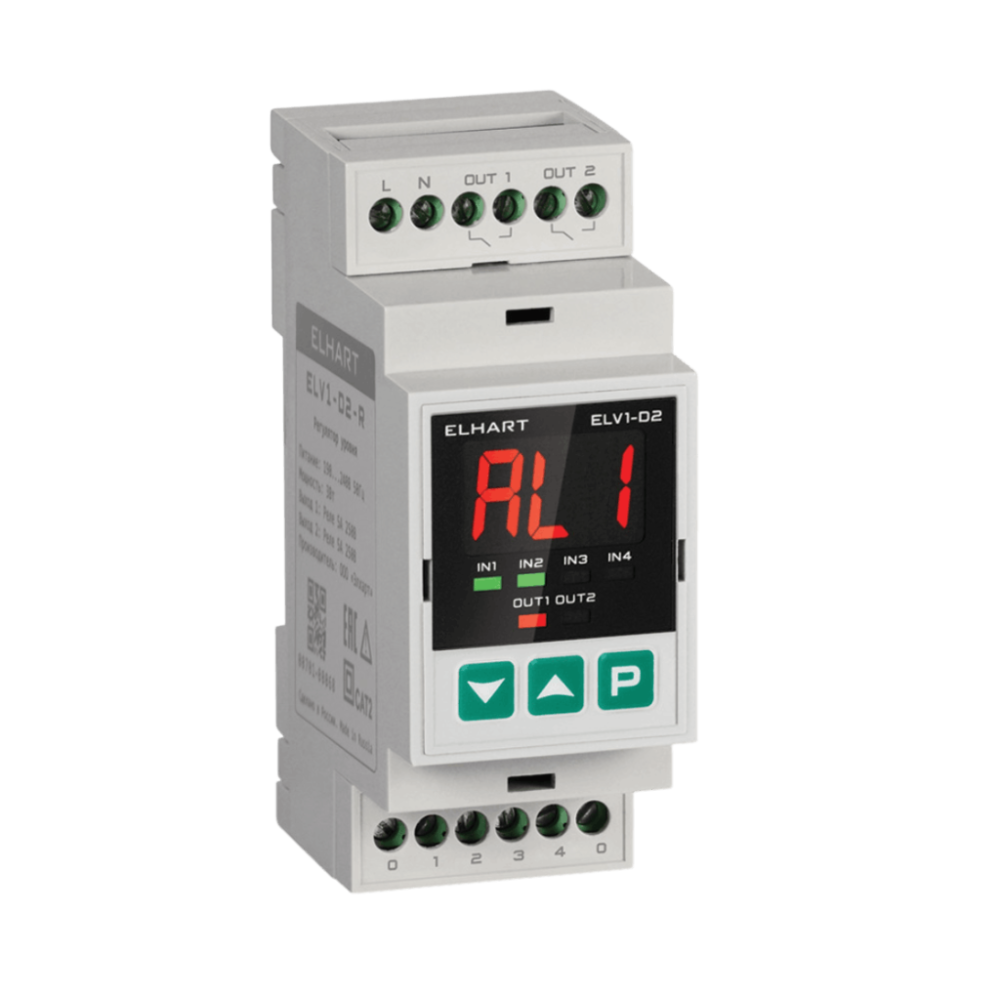

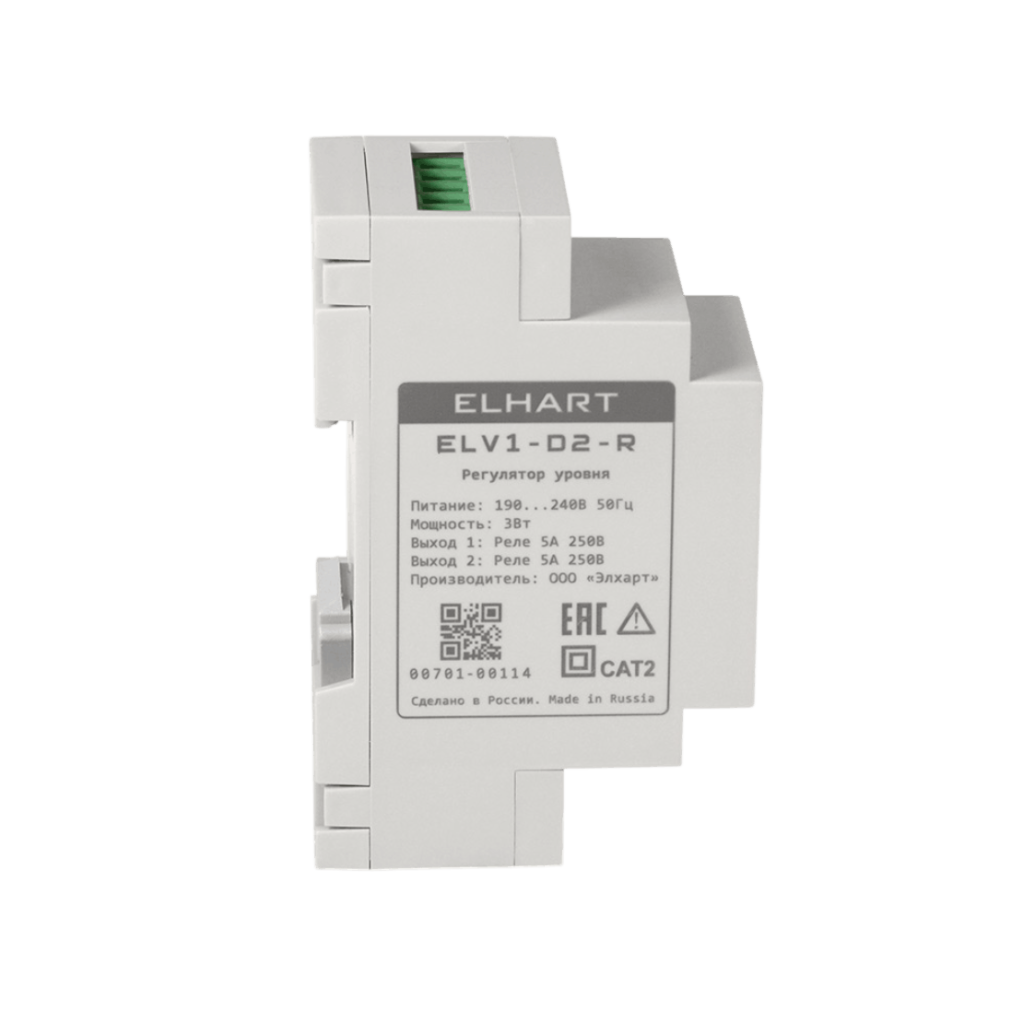

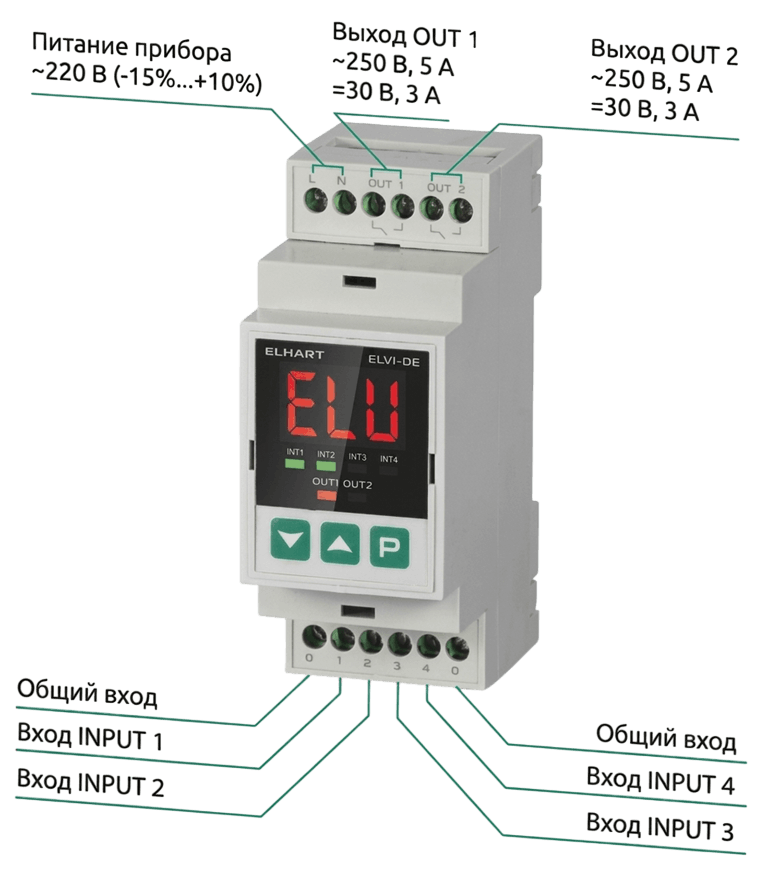

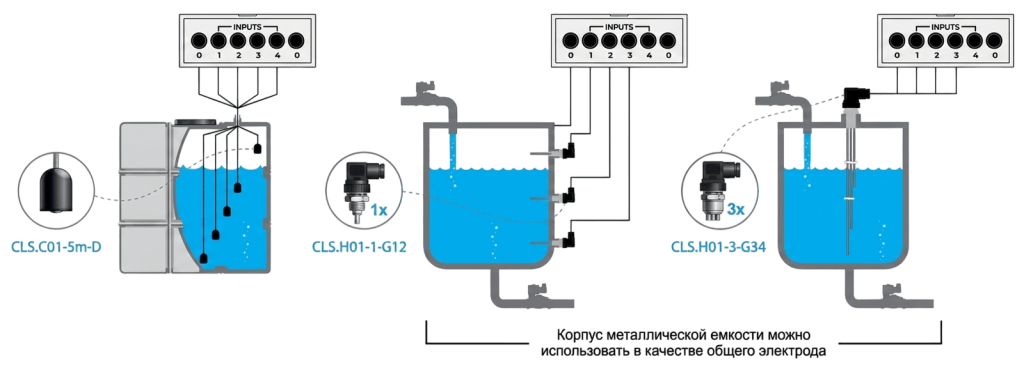

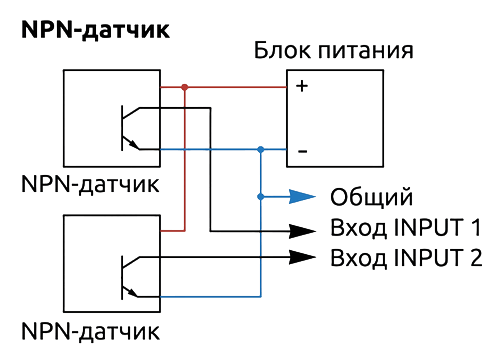

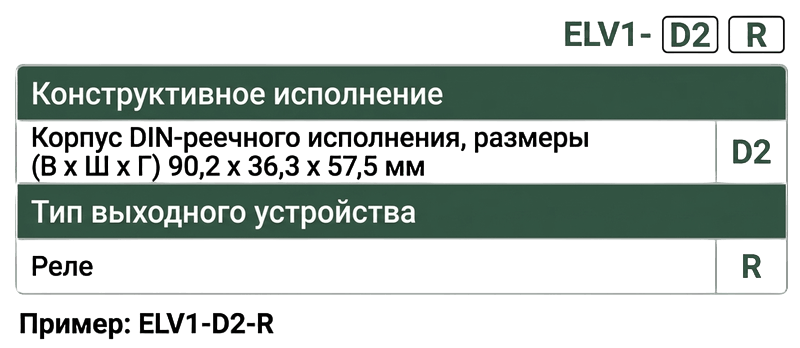

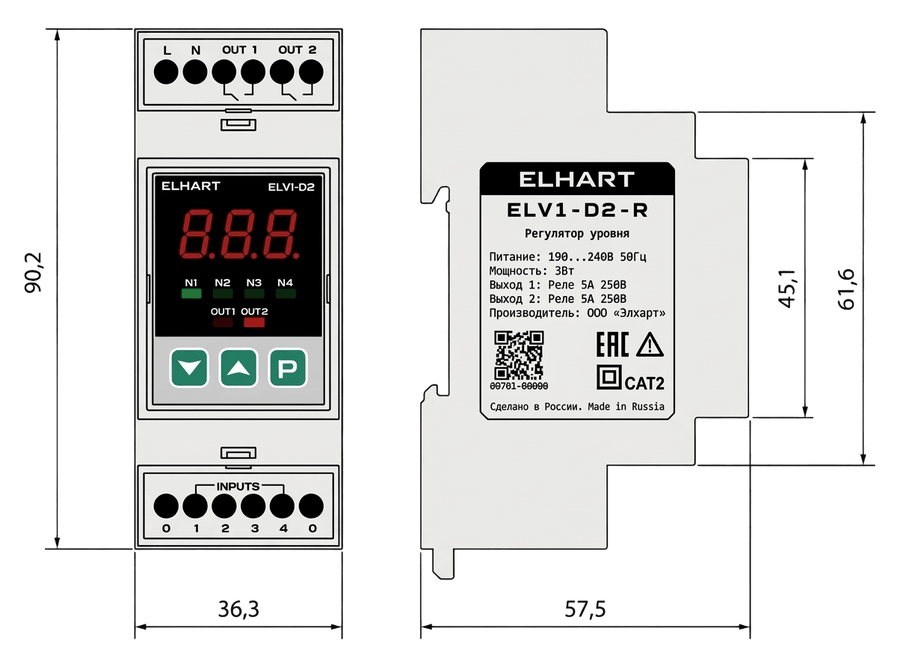

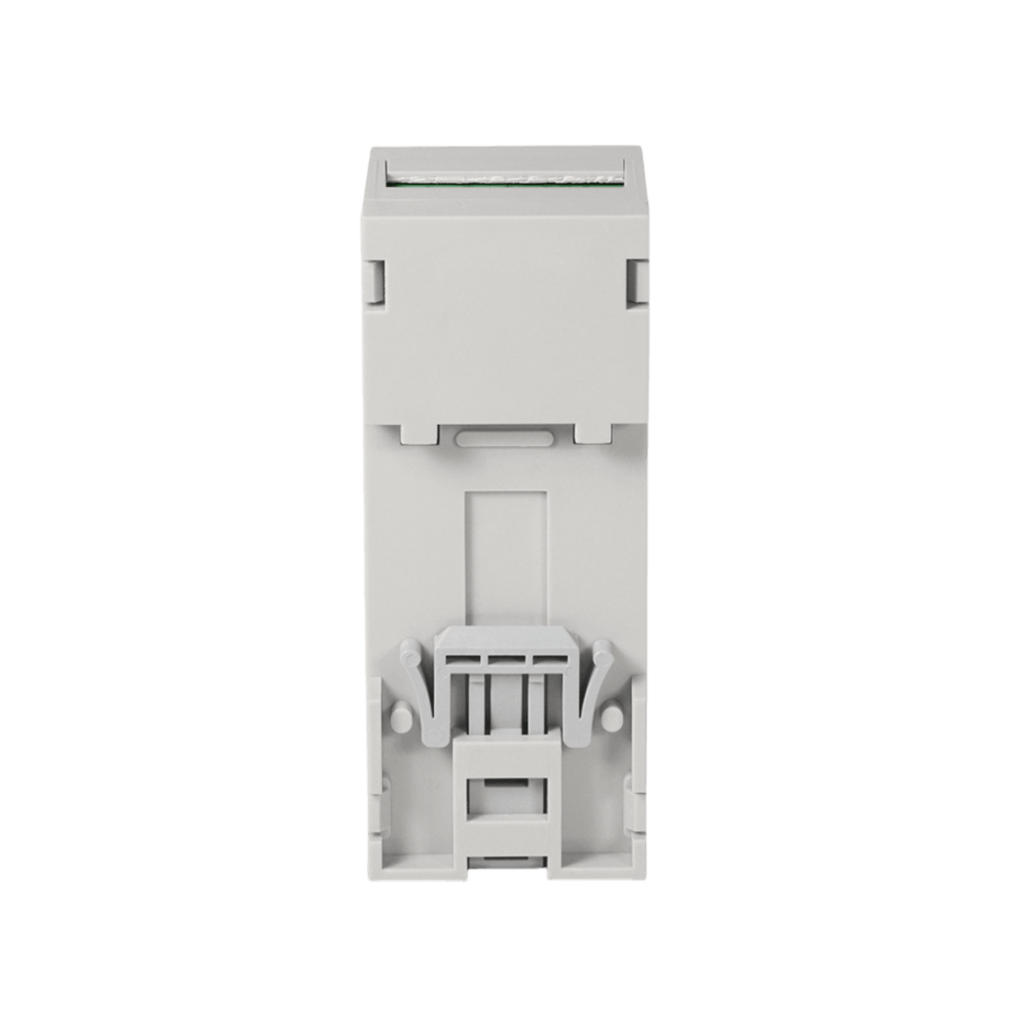

ELV1-D2-R Регулятор уровня жидкости многофункциональный

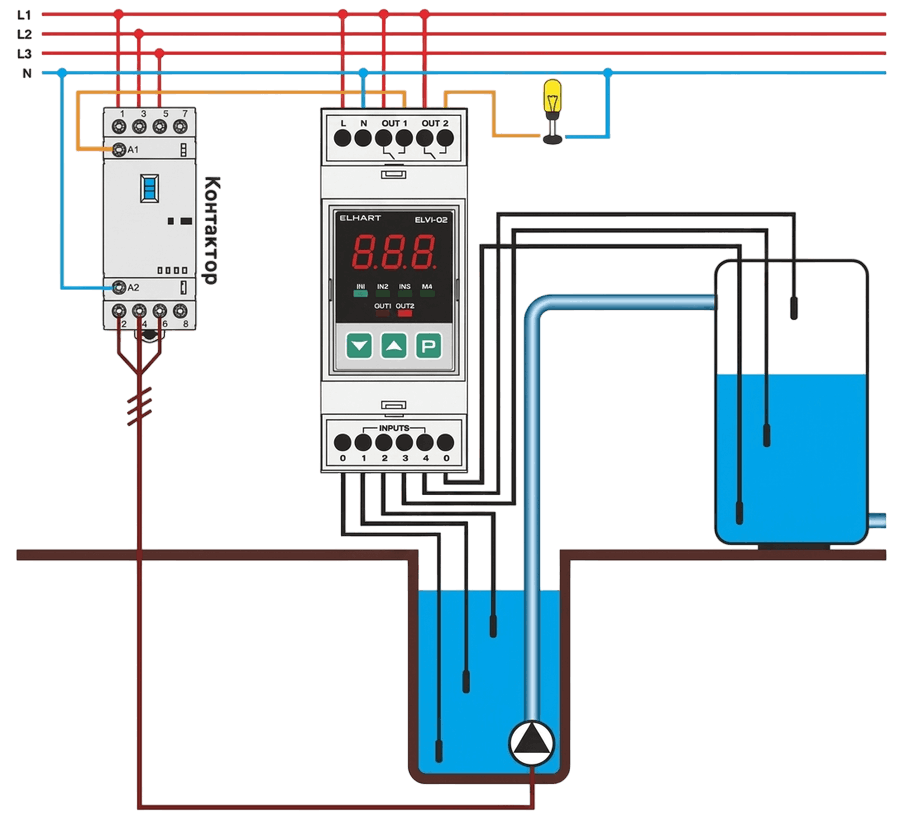

ELV1 используется для наполнения емкости из скважины с защитой погружного насоса от сухого хода.

Насос включается при достижении нижнего уровня емкости и отключается при достижении верхнего уровня емкости. При достижении нижнего уровня скважины насос принудительно отключается до тех пор, пока жидкость не достигнет верхнего уровня скважины.

Прибор может сигнализировать сухой ход насоса или уровень в емкости.

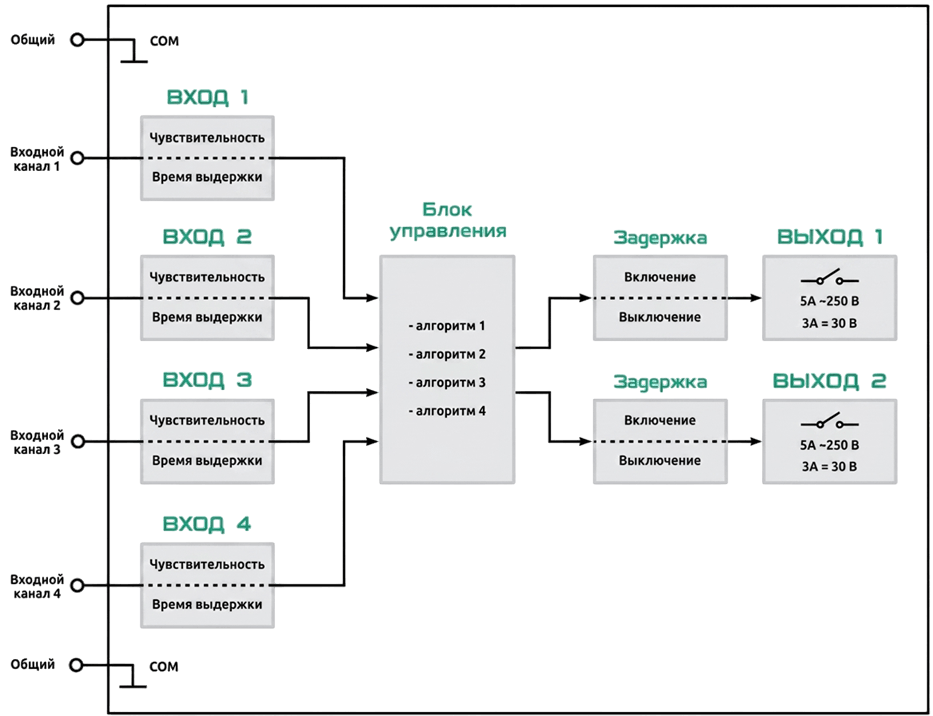

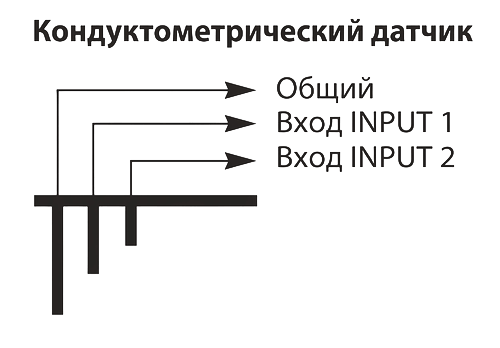

Функциональная схема

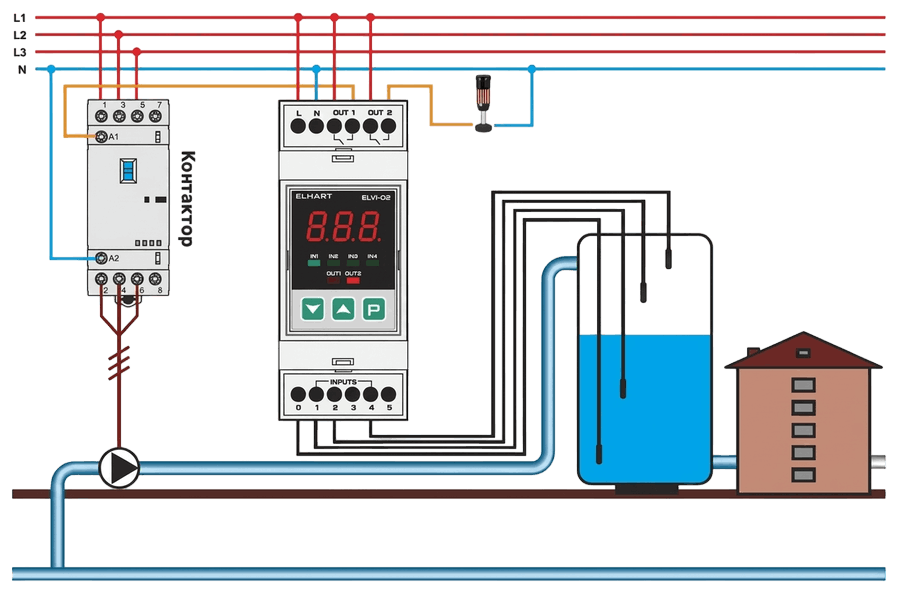

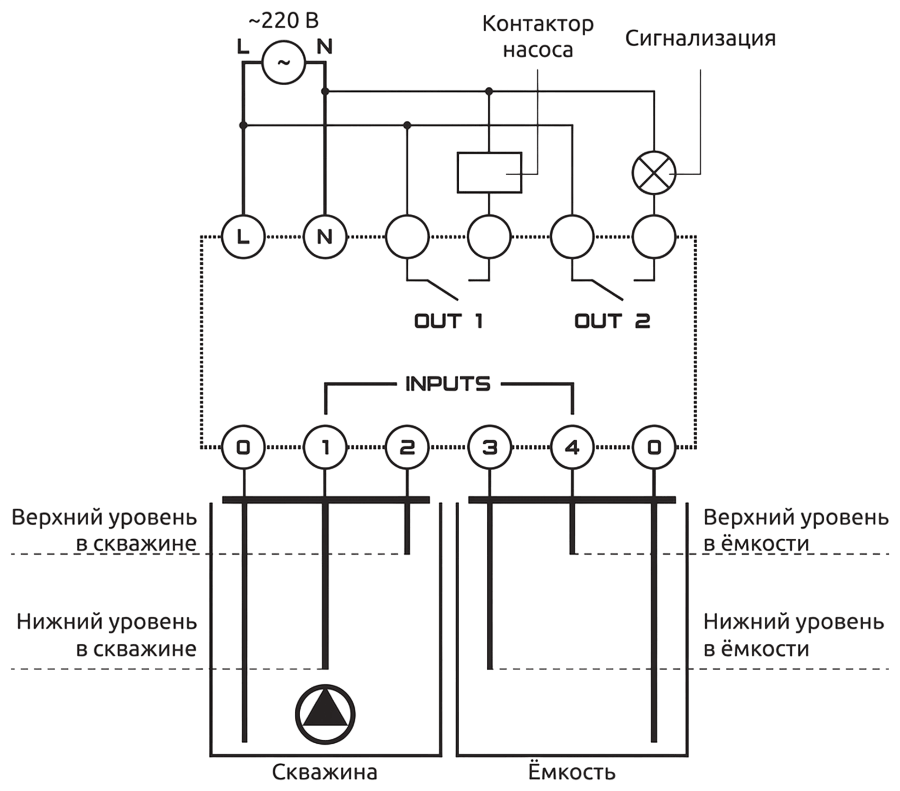

Схема подключения

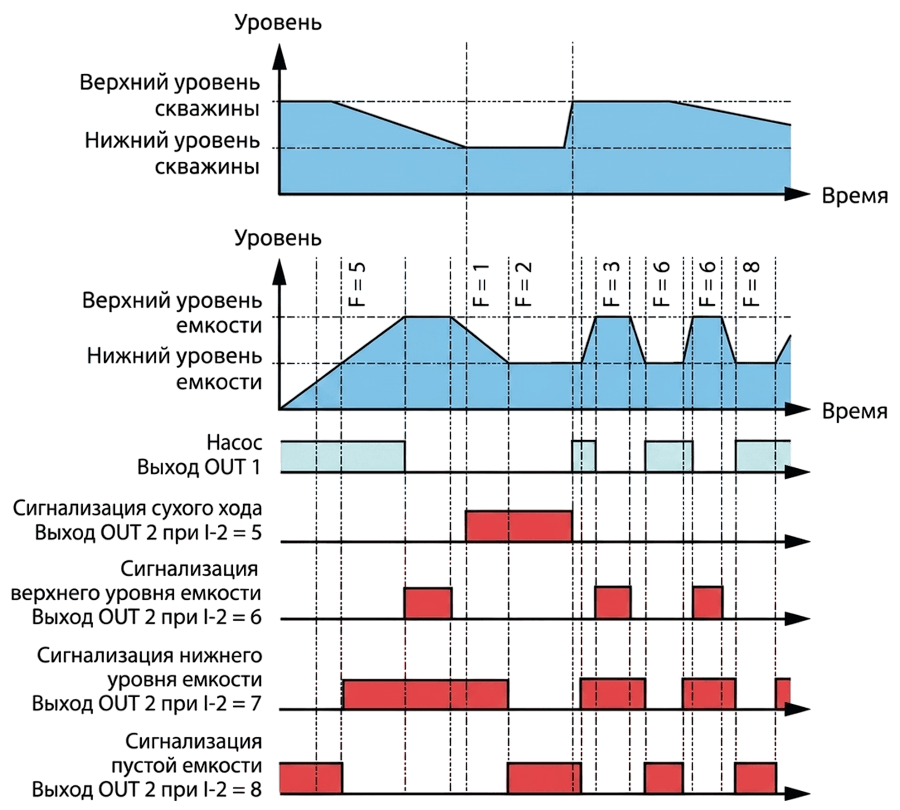

Временная диаграмма

Алгоритм применяется в случаях, когда требуется наполнение или осушение емкости с отслеживанием аварийных состояний (например, перелив или сухой ход).

На заводских значениях параметров алгоритм настроен на наполнение емкости с гистерезисом и сигнализацией перелива.

Функциональная схема

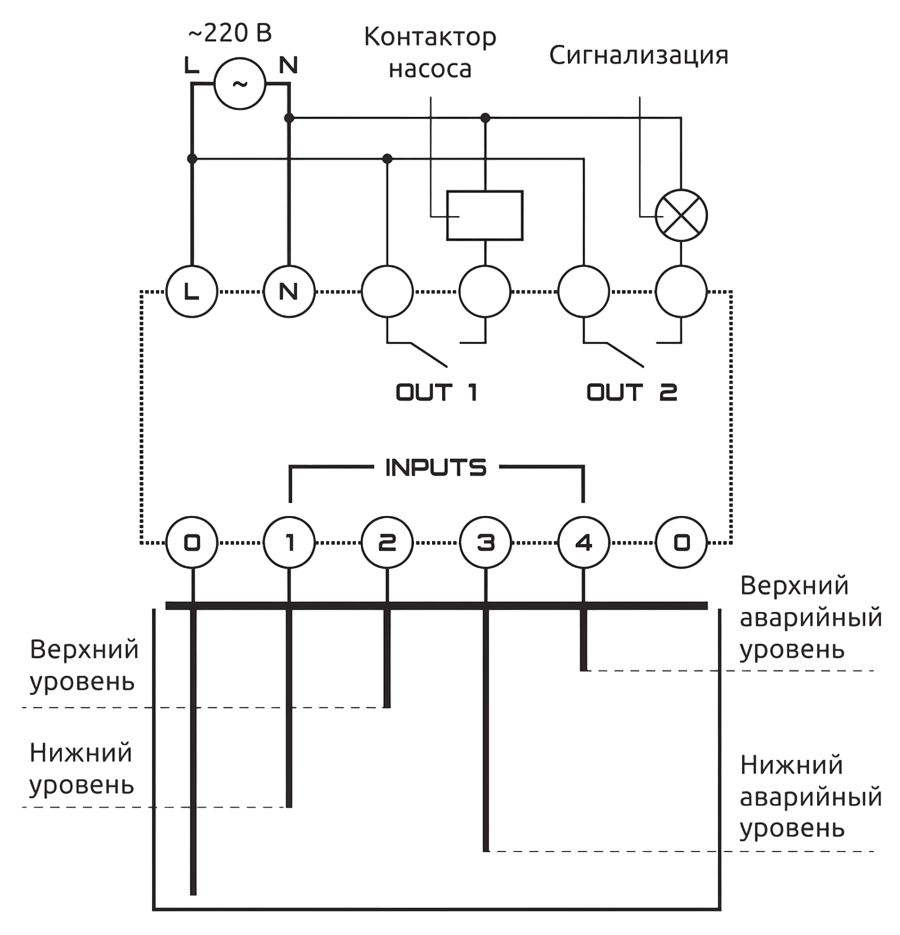

Схема подключения

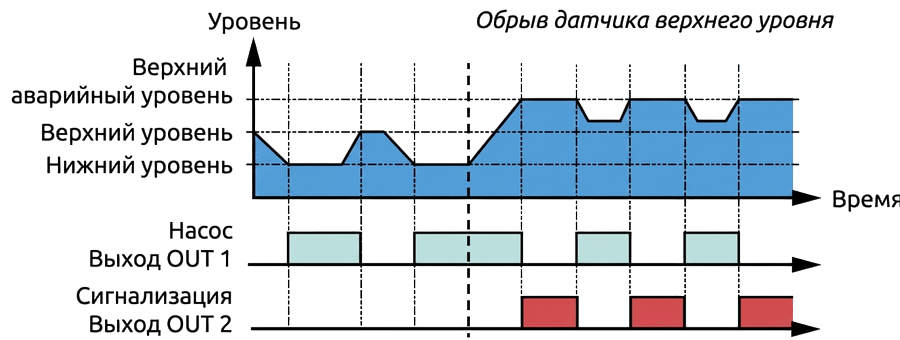

Временная диаграмма

Алгоритм применяется в случаях, когда требуется регулирование уровня жидкости в двух емкостях и не требуется отслеживание аварийного состояния для каждой из них.

Насос емкости включается при достижении нижнего уровня соответствующей емкости и отключается при достижении верхнего уровня соответствующей емкости.

Каждый выход может быть настроен на наполнение или осушение.

При наличии давления в сети, насос может быть заменен на электромагнитный клапан для воды.

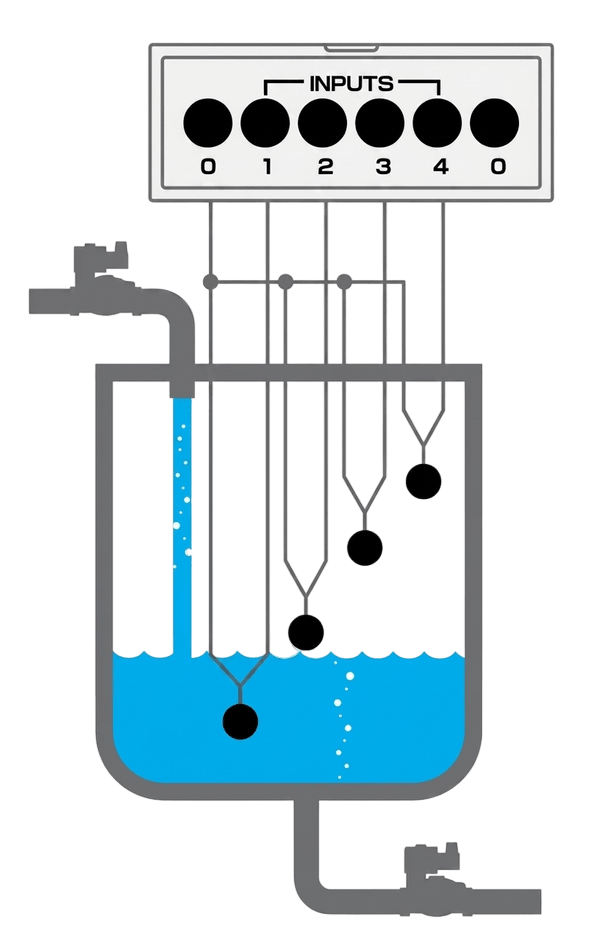

Функциональная схема

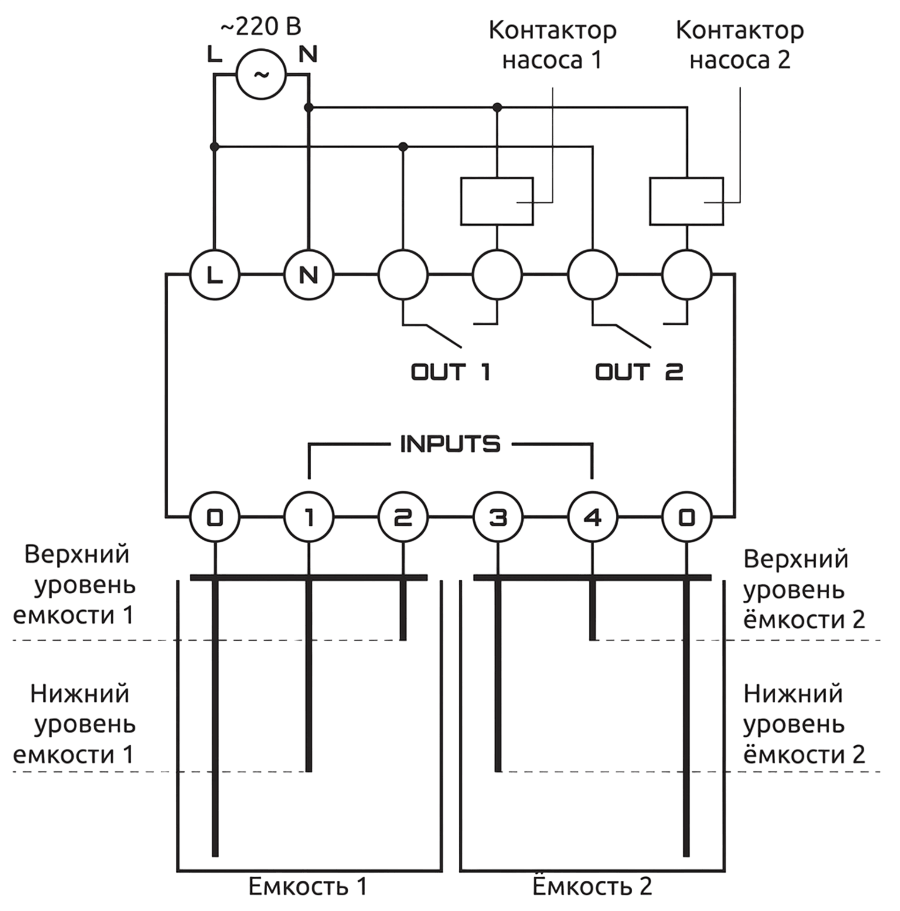

Схема подключения

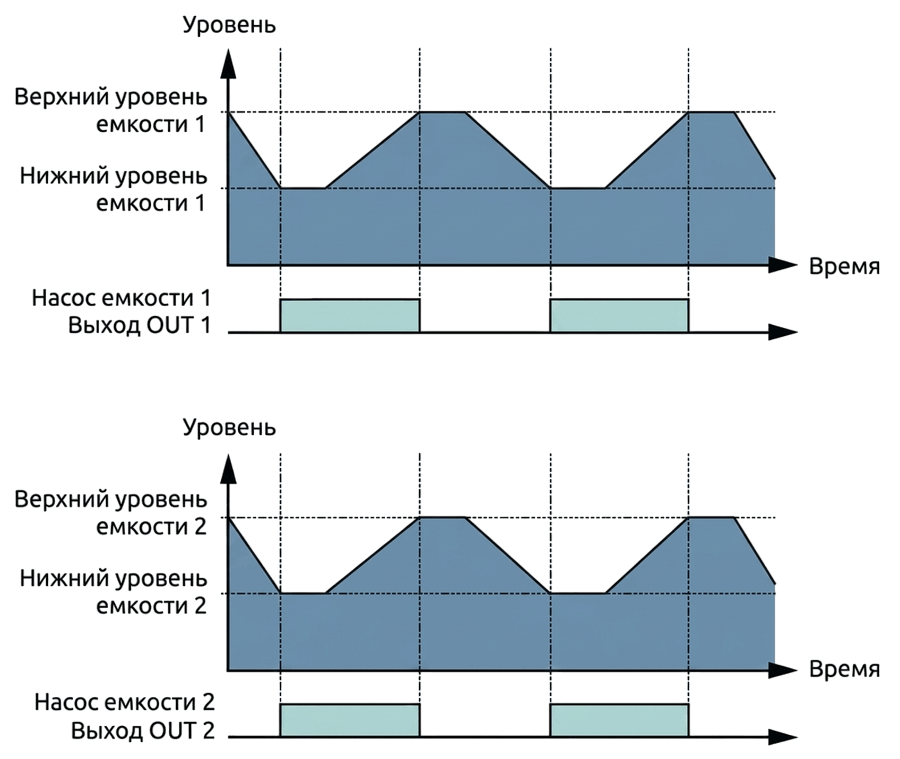

Временная диаграмма

Алгоритм применяется в случаях, когда требуется опустошение (наполнение) емкости с чередованием используемых насосов для равномерного износа.

При достижении уровня включения одного насоса включается следующий по очереди насос. При достижении уровня включения двух насосов включаются оба насоса. Отключение насосов происходит при достижении уровня выключения насосов. Вход блокировки (вход «Пуск/Стоп») используется для принудительной остановки (запуска) алгоритма работы. В выключенном состоянии алгоритма все выходы разомкнуты.

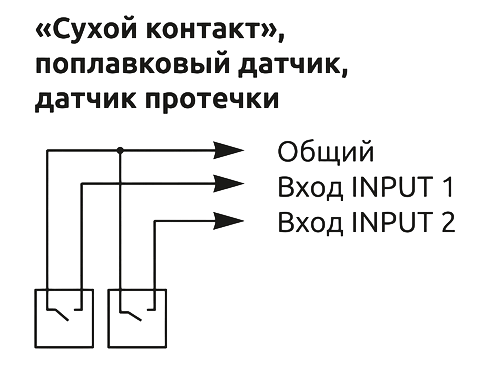

Для алгоритма рекомендуется использование поплавковых датчиков уровня.

Для функции осушение емкости с чередованием при достижении верхнего уровня замыкается стоящий на очереди выход. При достижении верхнего пикового уровня замыкаются оба выхода. Выходы размыкаются при достижении нижнего уровня.

Для функции наполнение емкости с чередованием меняются местами роли нижнего и верхнего пикового уровня.

Функциональная схема

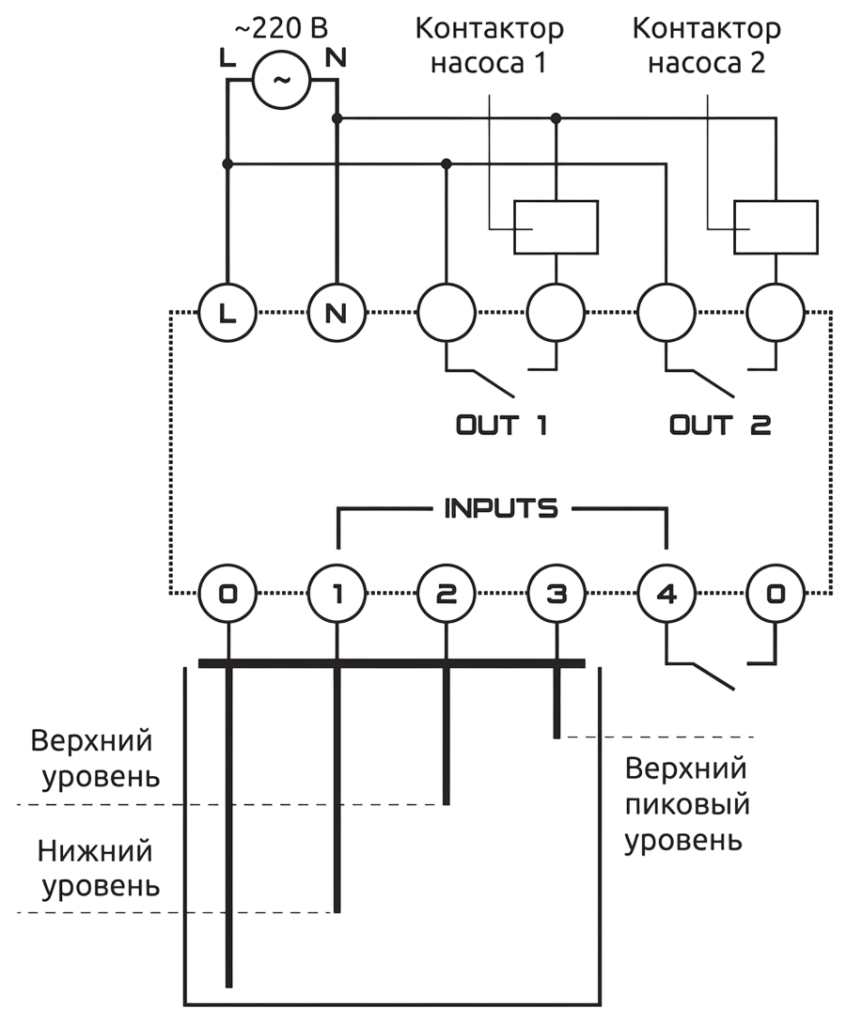

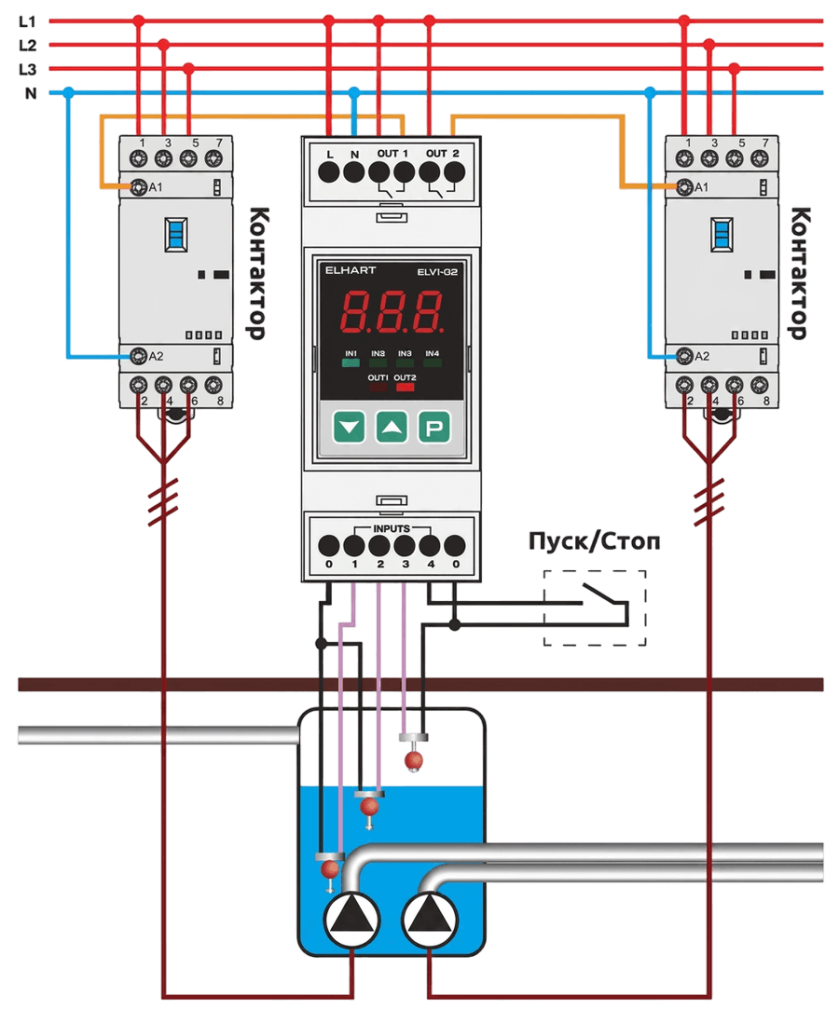

Схема подключения

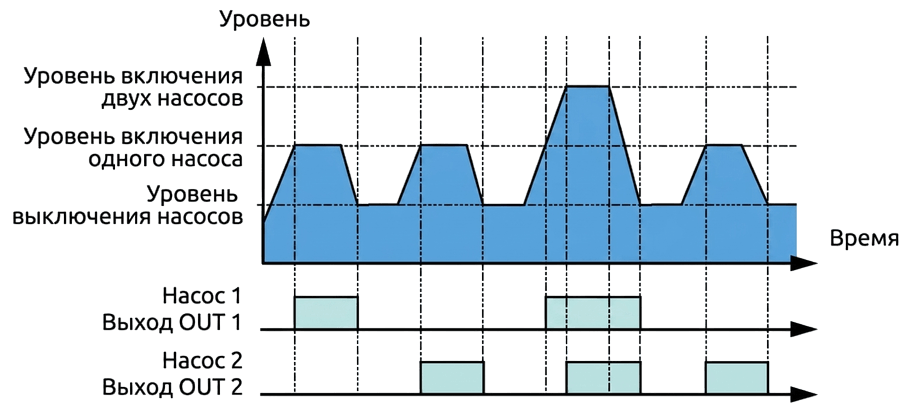

Временная диаграмма

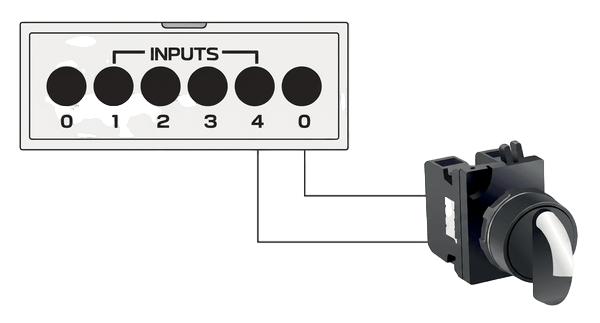

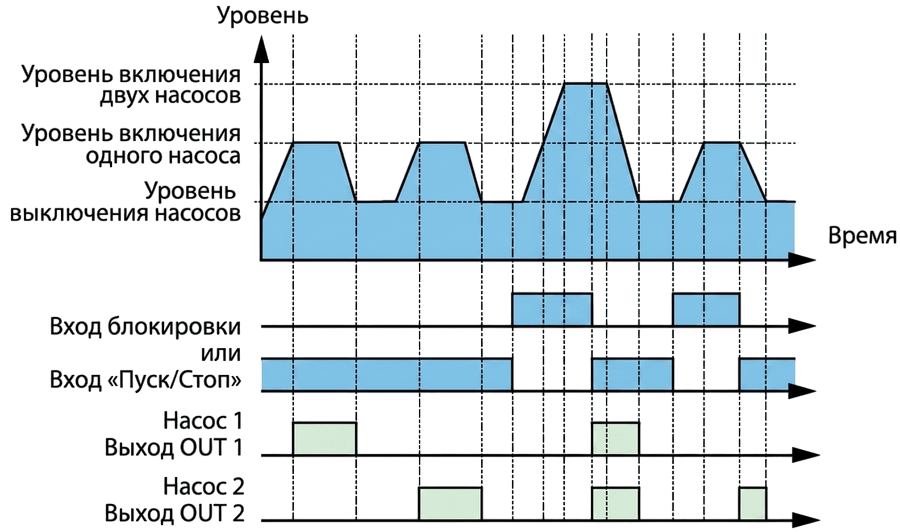

Временная диаграмма с входом блокировки («Пуск/Стоп» )

Проверьте схему подключения. Выходы регулятора уровня ELV1 - э/‍м реле и не являются источниками напряжения. Они выполняют роль ключей, замыкающих и размыкающих цепь питания исполнительного механизма.

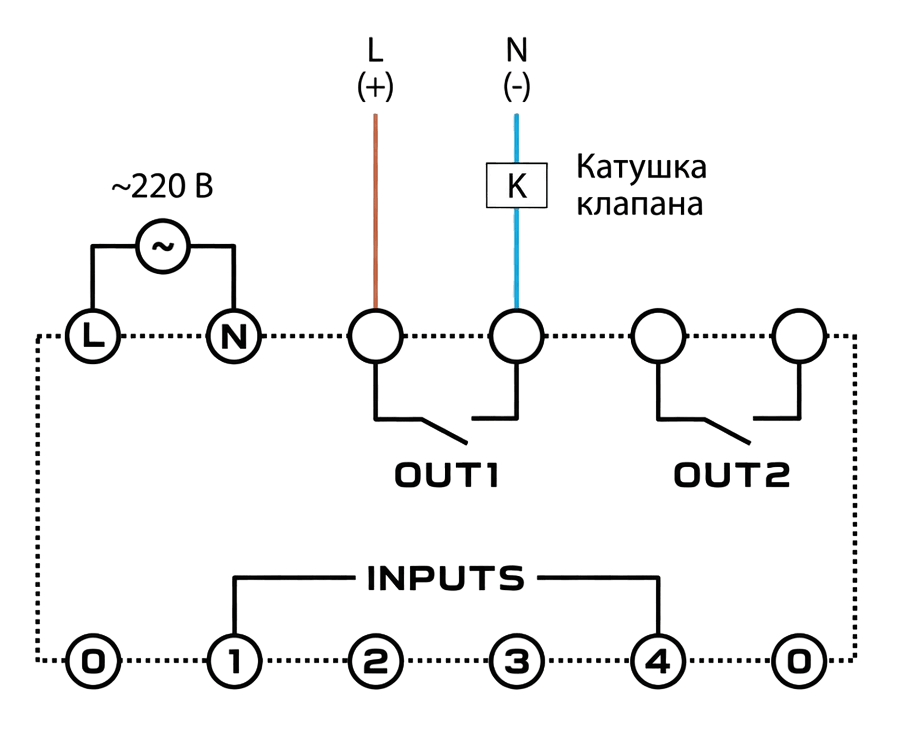

Пример схемы подключения катушки соленоидного клапана, как и любой другой нагрузки, к э/‍м реле первого выхода регулятора уровня ELV1 представлен на рисунке.

Схема подключения ELV1

Нет, нельзя.

Входы регуляторов уровня серии ELV являются генераторами переменного напряжения ~2,5 В 25 Гц. В случае асинхронной работы генераторов, входы разных приборов могут работать в противофазе друг с другом и подавлять сигнал друг друга.

Да, можно.

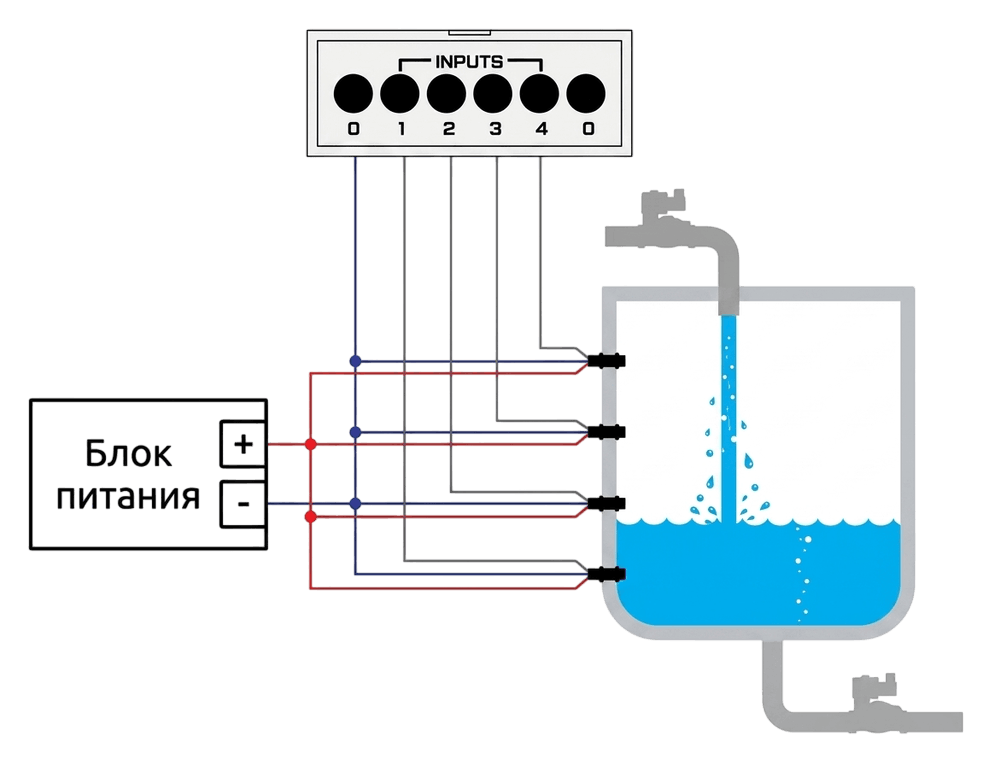

Пример подключения представлен на рисунке.

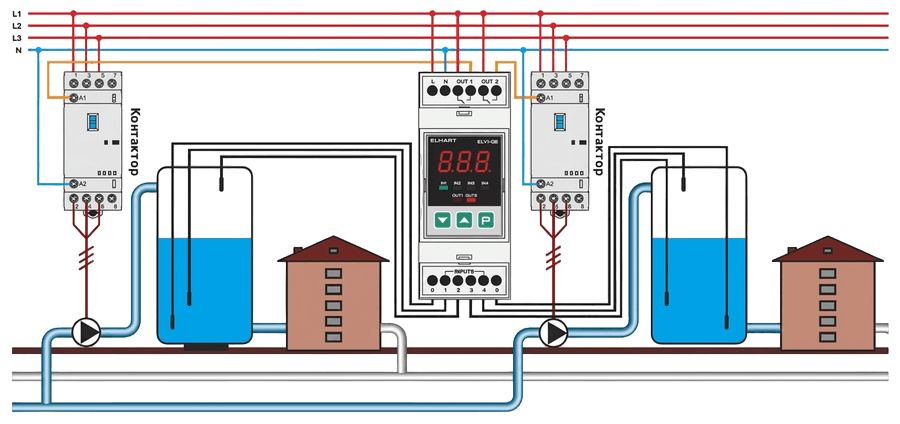

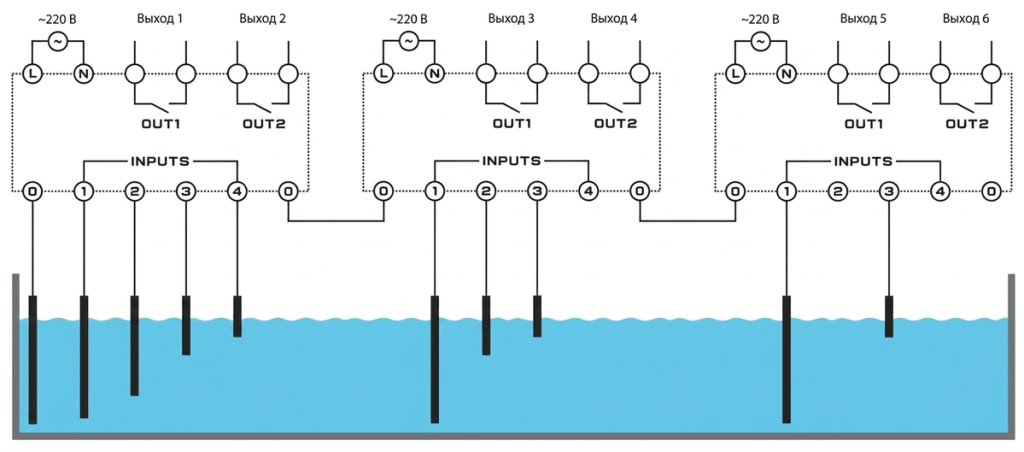

Схема подключения нескольких приборов ELV1

Да, можно.

Специально для контроля и поддержания уровня в двух независимых резервуарах прибор имеет два набора «общих» и сигнальных клемм (0-1-2 и 3-4-0), два выхода, а так же Алгоритм работы №3, позволяющий осуществлять наполнение или осушение в двух разных, независимых друг от друга резервуарах.

Да, можно.

Однако это может уменьшить диапазон чувствительности кондуктометрических датчиков.

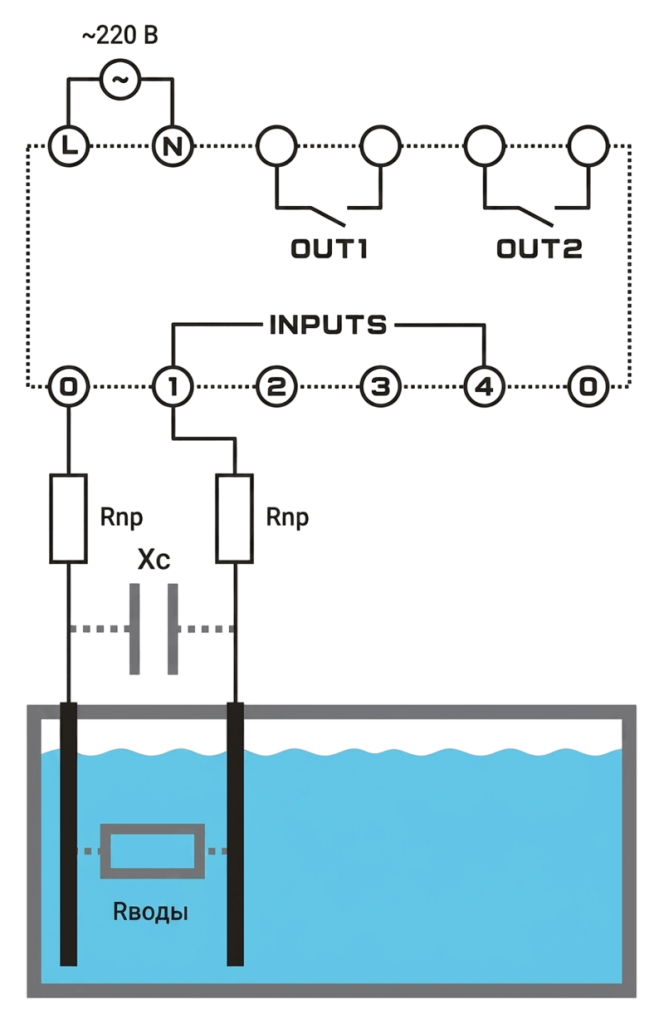

Эквивалентная схема представлена на рисунке.

Эквивалентная схема ELV1

Где:
Rпр - сопротивление провода подключающего общий и сигнальный электрод к прибору;
Xc - реактивное емкостное сопротивление двухжильного провода;
Rводы - сопротивление воды (жидкости) между общим и сигнальным электродами.

Измерительная схема ELV1 питает датчики переменным напряжением частотой 25 Гц и измеряет полное сопротивление, образуемое кондуктометрическими датчиками, соединительными проводами и контролируемой жидкостью.

На длинных проводах к активному сопротивлению проводов и датчиков Rпр добавляется паразитное емкостное сопротивление между проводами Xc.

Активное сопротивление Rпр не оказывает особого влияния на измерительную схему даже при использовании длинных проводов. Так, активное сопротивление медного провода длиной 1км с сечением 0,5 мм2 равно 35 Ом. Соответственно, сопротивление двух проводов составляет 70 Ом, что намного меньше общего сопротивления измерительного контура ELV1 (до 500 кОм для версии 1.0/‍1.1 и до 1 МОм для версии 1.2).

Емкостное сопротивление Xc зависит от длины проводов: чем длиннее провода, тем сопротивление Xc ниже. Может сложиться ситуация, что даже при отсутствии жидкости (осушенных кондуктометрических датчиках), прибор будет фиксировать на входе сопротивление ниже порогового значения, заданного параметром чувствительности датчика, что приведет к ложному срабатыванию.

Например, при работе ELV1 с водопроводной водой, имеющей проводимость 76,9 мкСм/‍см (13 кОм/‍см), зададим чувствительность датчика равной 45% и воспользуемся кабелем длиной 1 км с рабочей емкостью 0,15 мкФ.

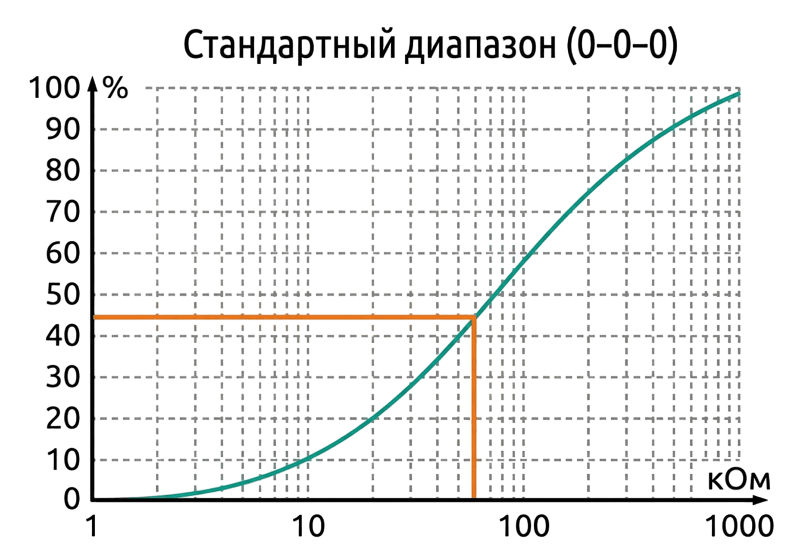

Согласно графику чувствительности, представленному в Сводной таблице параметров ELV1 v1.2, при чувствительности равной 45%, пороговое сопротивление будет равным примерно 60 кОм.

График чувствительности ELV1

При емкости кабеля равной 0,15 мкФ, сопротивление Хс будет равным:

Таким образом, при чувствительности 45% (~ 60 кОм) и при использовании данного кабеля, прибор будет фиксировать наличие жидкости даже при ее отсутствии. Соответственно, для корректной работы прибора с данным кабелем необходимо уменьшить значение чувствительности входа или использовать кабель с меньшей емкостью. В данном примере, при работе с водой, имеющей проводимость 76,9 мкСм/‍см (13 кОм/‍см), чувствительность можно снизить до 20%.

Однако, разные жидкости имеют разный состав и уровень минерализации. Так, уменьшение чувствительности входов сужает перечень жидкостей и растворов, с которыми ELV1 может корректно работать кондуктометрическим методом. При невозможности применения кондуктометрических датчиков, рекомендуется заменить их поплавковыми.

Для справки:

Кабели типа МКЭШ и Герда имеют рабочую емкость не более 0,15 мкФ/‍км, ПВС и ШВВП - не более 0,1 мкФ/км, а зоновые высокочастотные типа ЗКП и прочие - не более 0,037 мкФ/‍км.

Да, может.

Дистиллированная вода не является идеальным диэлектриком. Согласно ГОСТ Р 58144-2018, величина удельной электрической проводимости дистиллированной воды не должна превышать 5,1 мкСм/‍см при температуре 25 °С.

При работе ELV1 c поплавковыми датчиками, прибору не важна проводимость контролируемой жидкости. При использовании кондуктометрических датчиков, регулятор уровня ELV1 версии 1.2 так же может работать с дистиллированной водой с удельной электрической проводимостью до 1 мкСм/‍см, так как имеет чувствительность входов до 1 МОм.

Для увеличения надежности работы ELV1 c дистиллированной следует увеличить чувствительность кондуктометрических датчиков до 90…100 %, располагать общий и сигнальные электроды на расстоянии не более 1-2 см друг от друга, а так же использовать в качестве кондуктометрических датчиков стержни диаметром не менее 4 мм.

Следует так же учесть, что удельная электрическая проводимость дистиллированной воды увеличивается с ростом температуры.

Да, могут.

Широкий диапазон задания чувствительности кондуктометрических датчиков позволяет настроить ELV1 на работу как только с пивом, так и на пиво с пеной.

StP - это режим ожидания (сокращение от STOP), в котором все выходы прибора отключены. Данный режим автоматически активируется при сбросе параметров прибора на заводские настройки, а так же при смене алгоритма работы прибора в параметре Alх.

Для запуска прибора необходимо последовательно нажать кнопки: ВВЕРХ→P→ВВЕРХ→Р.
