Описание бесконтактных оптических датчиков ONDO

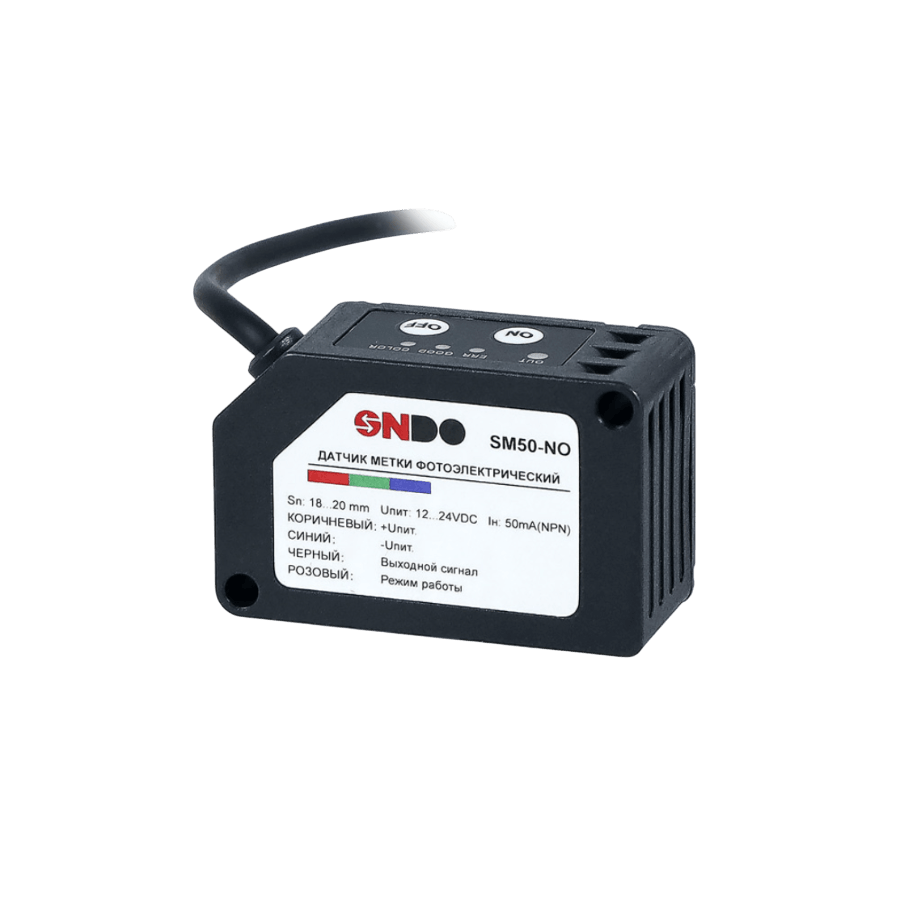

Датчик цветовой метки ONDO SM‑50

Назначение

  • Обнаружение цветовых меток.

Режимы работы

  • Определение метки (типографские метки).
  • Определение цвета (этикетки, цвет объектов).

Конструкция

  • Корпус: пластиковый.

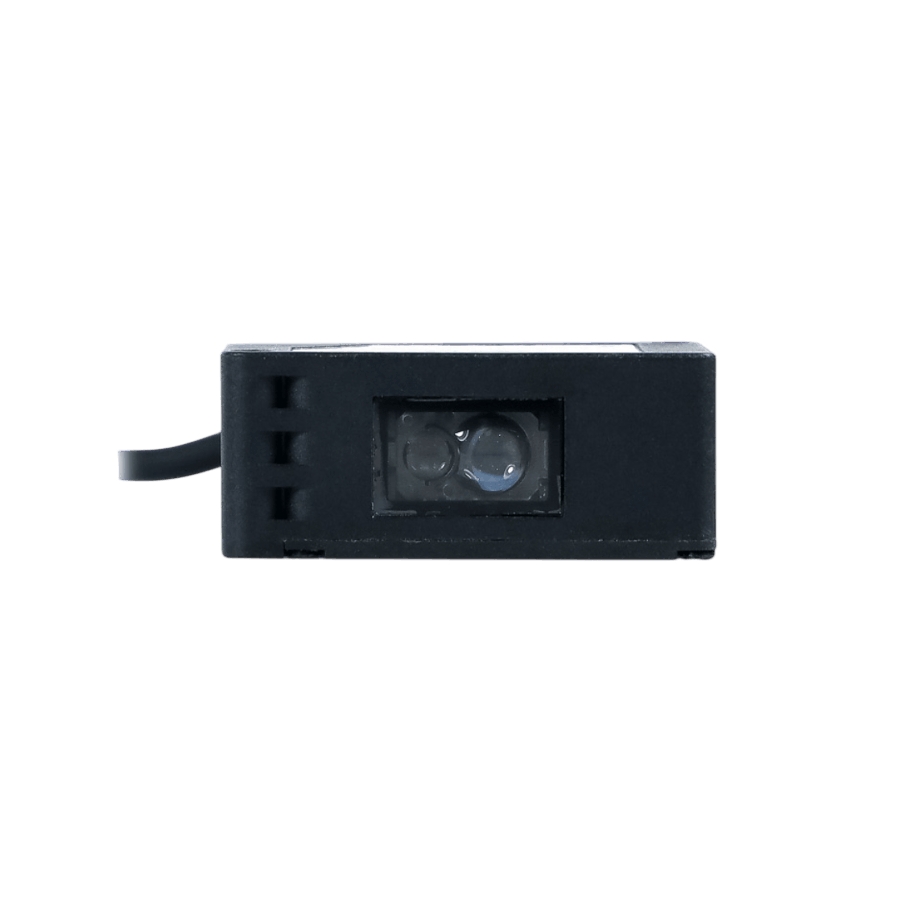

  • Излучатель: трёхцветный (повышает точность и универсальность по сравнению с одноцветными датчиками).

Применение

  • Позиционирование листа при офсетной печати.
  • Обнаружение этикеток на линиях упаковки и маркировки бутылок.
  • Отбраковка по цвету пластиковых колпачков на упаковочных линиях.

Принцип действия бесконтактных оптических датчиков ONDO

Датчик представляет собой прямоугольный корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного датчика Структура бесконтактного датчика

В качестве чувствительного элемента (ЧЭ) применяется фотодиод, реагирующий на наличие светового сигнала. Световой сигнал формируется излучателем (светодиодом), который, может располагаться в корпусе с приемником или отдельно.

Во время работы чувствительный элемент реагирует на наличие (или отсутствие) светового луча, выдаваемого излучателем. Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода.

Внимание

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальные отклонения каждого датчика и внешние воздействия. Необходимо обеспечивать защиту датчика от внешних факторов, влияющих на работоспособность: образование конденсата, пыли, дыма, атмосферных осадков, загрязнение чувствительного элемента.

Технические характеристики оптических датчиков метки ONDO SM-50

Параметр Значение
Режим работы контроль наличия метки, контроль цвета
Рабочий диапазон(Sn) 18…28 мм
Излучатель RGB
Напряжение питания =12…24 В
Потребляемый ток не более 35 мА
Тип выходного сигнала PNP/NPN (транзисторный), тип сигнала НО
Время отклика не более 200 мкс
Максимальная нагрузка дискретного выхода не более 50 мА
Допустимая температура окружающей среды -10…+55 °С
Допустимая влажность воздуха окружающей среды 35…85 %
Встроенная защита защита от короткого замыкания
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP65

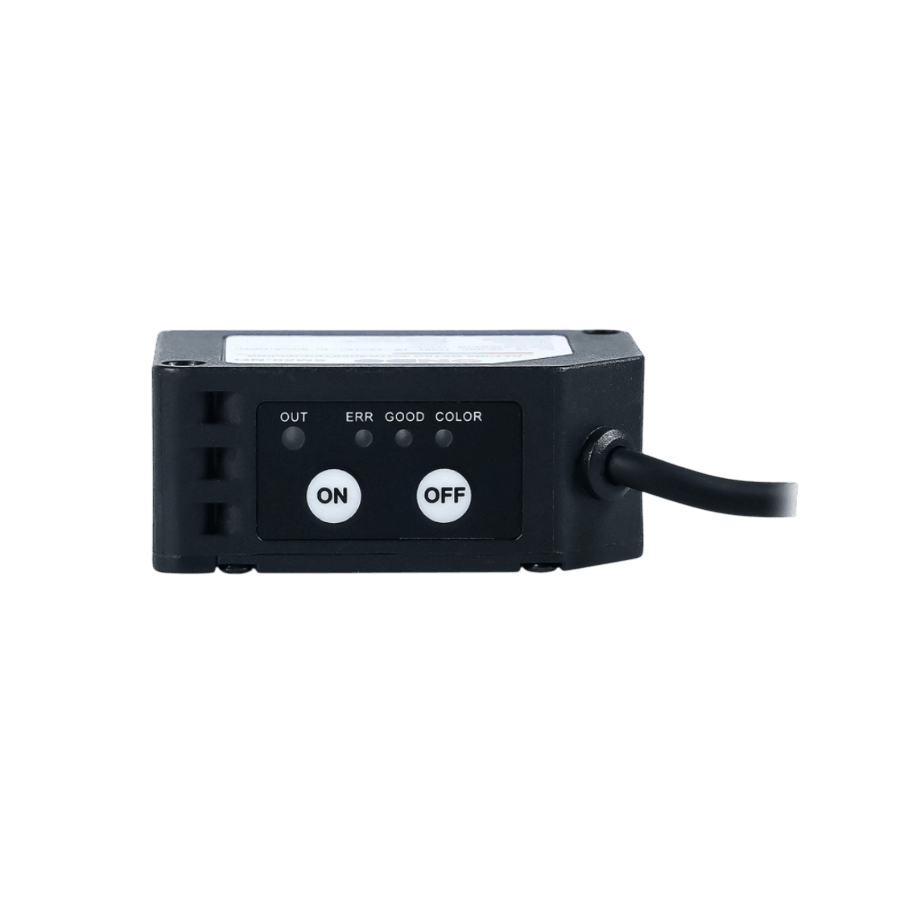

Сигнализация срабатывания светодиод на корпусе
Материал корпуса полибутилентерефталат

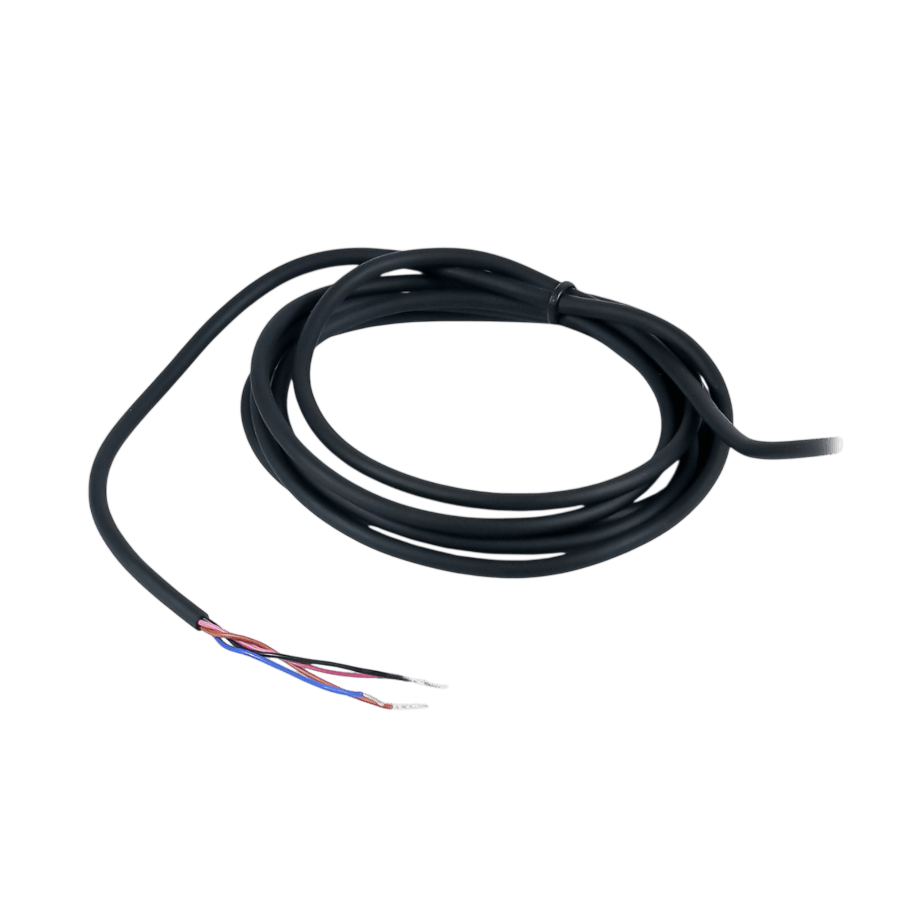

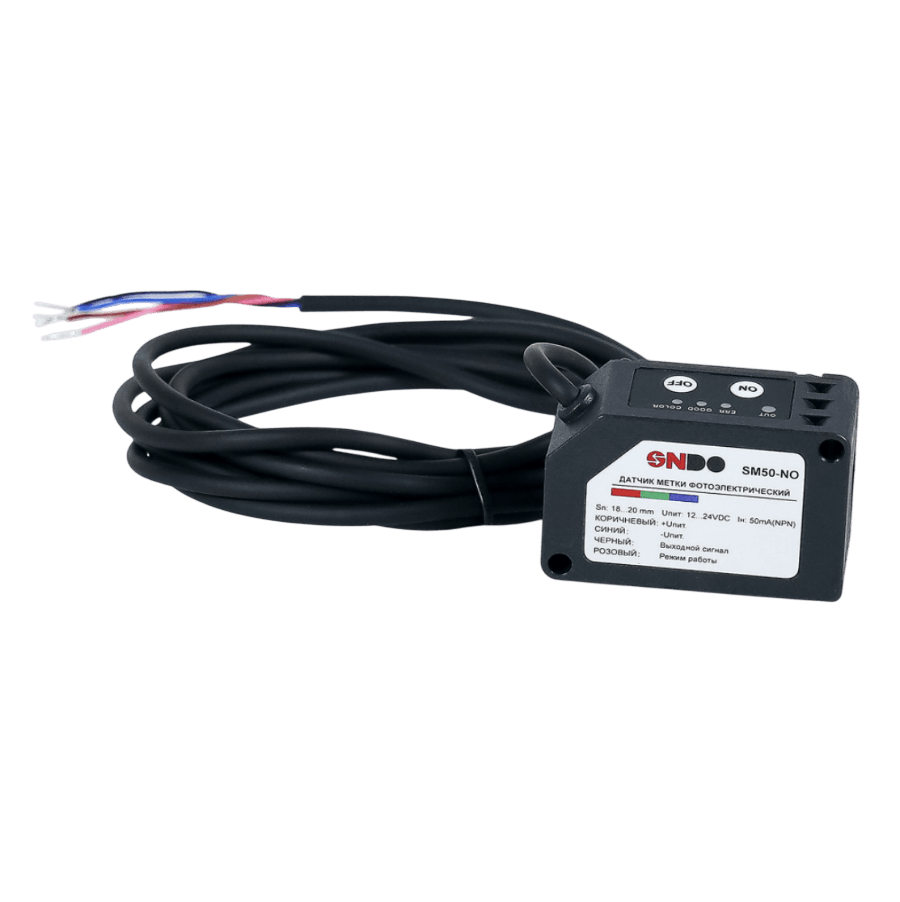

Способ подключения кабель 2 метра

Габаритные размеры оптических датчиков метки ONDO SM-50

Габаритные размеры ONDO SM-50, мм Габаритные размеры ONDO SM-50, мм

Схемы соединения оптических датчиков метки ONDO SM-50

Схема соединения SM-50 NPN Схема соединения SM-50 NPN
Схема соединения SM-50 PNP Схема соединения SM-50 PNP

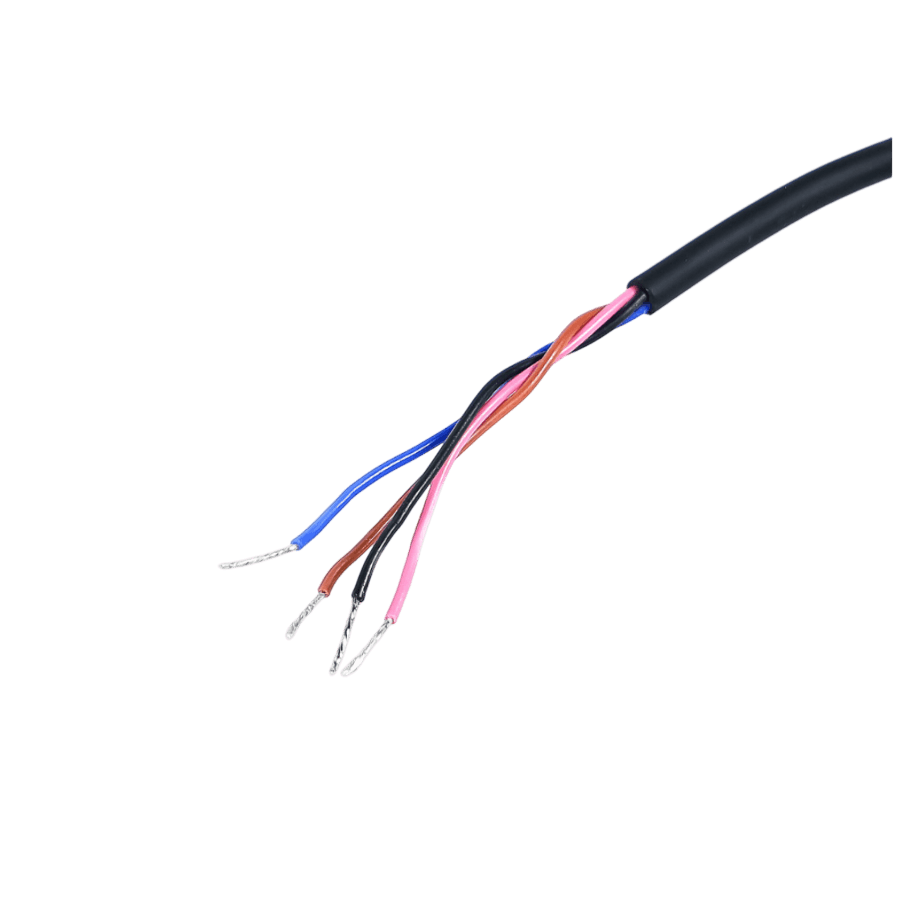

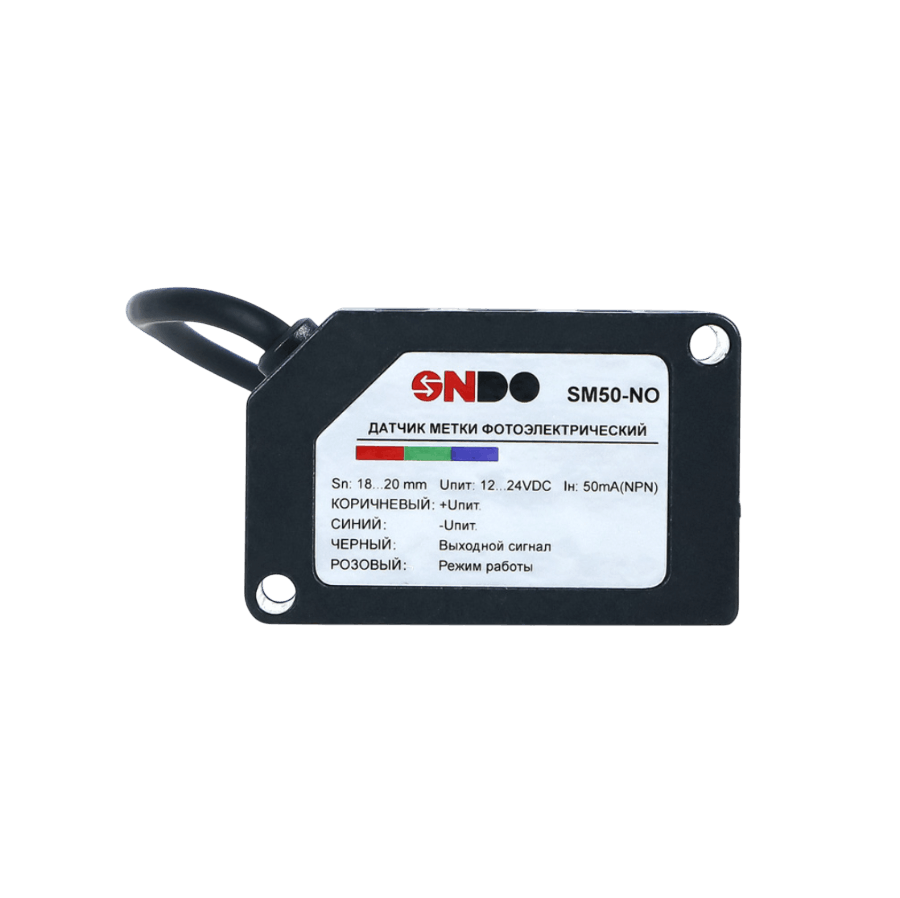

Цвет провода Назначение контактов
Коричневый +Uпит
Розовый режим работы
Синий -Uпит
Черный выходной сигнал (НО)

Информация для заказа оптических датчиков метки ONDO SM-50

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт Датчик метки SM-50 Паспорт
Декларация о соответствии ТР ТС 020 - Датчики приближения SM50, PS-20, PR18 Декларации о соответствии (ТС и ЕАЭС)
