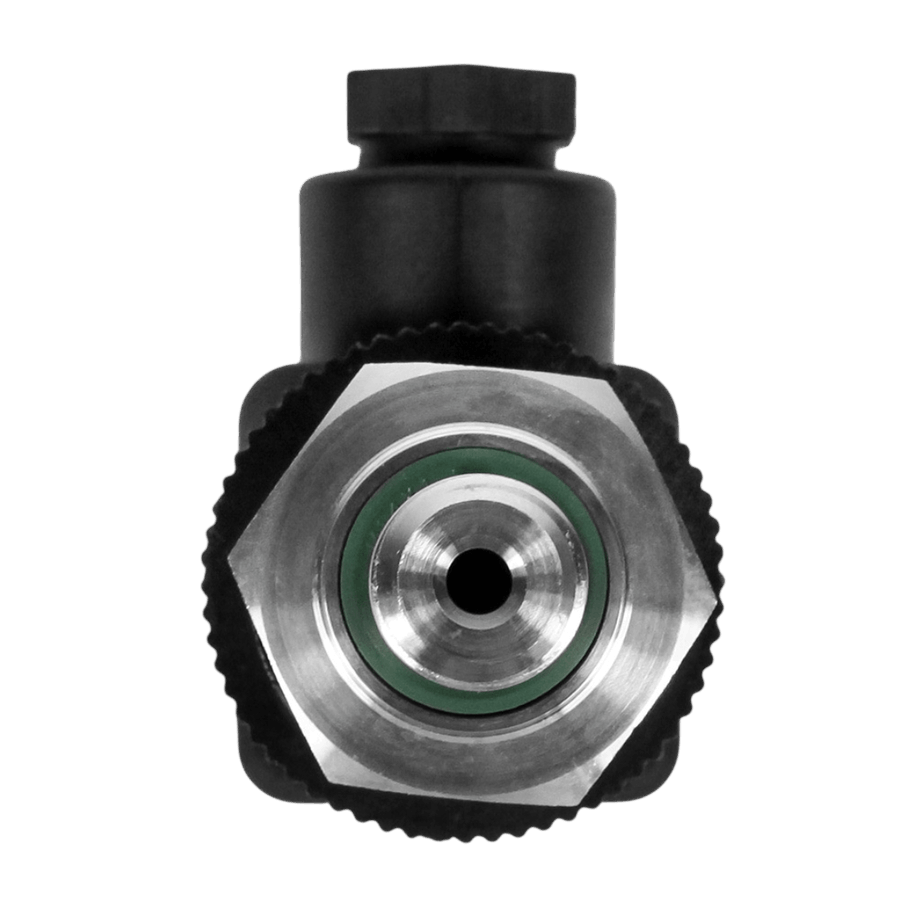

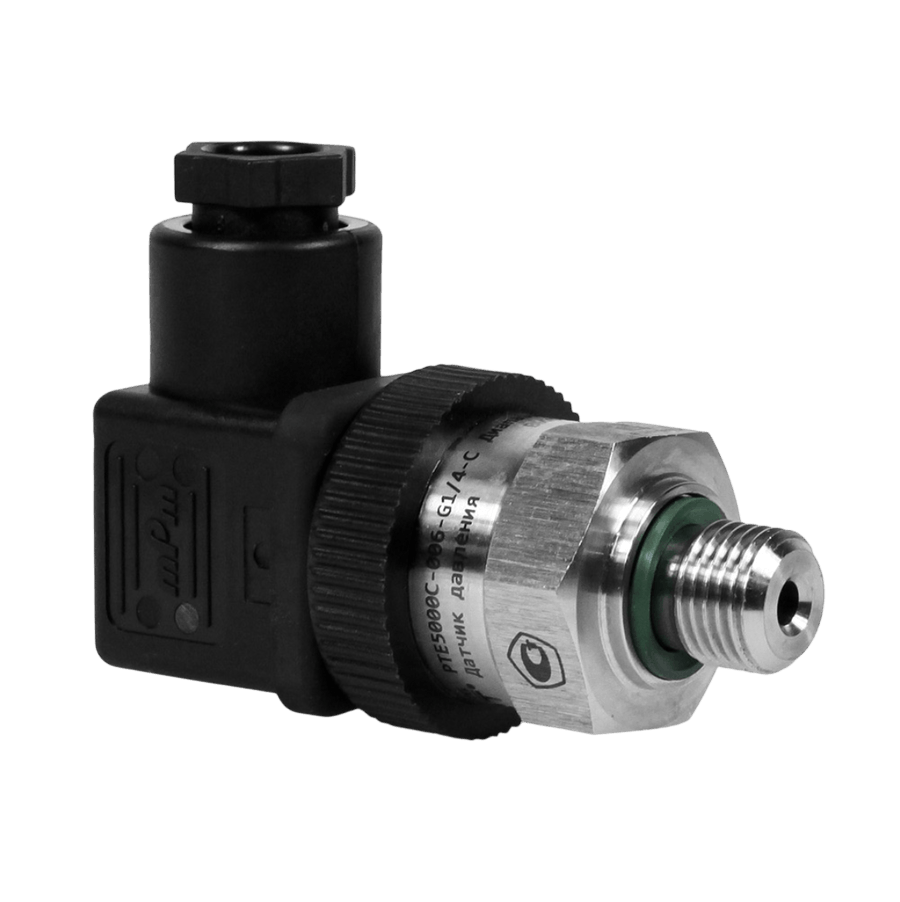

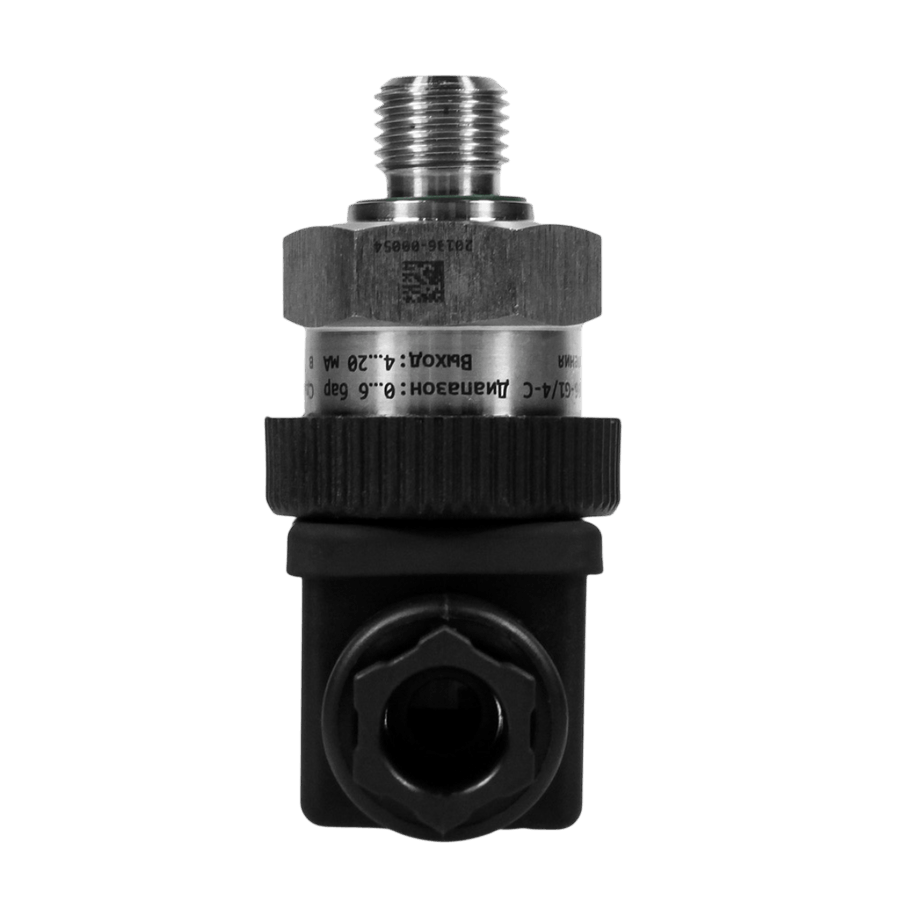

PTE5000C-006-G1/4-C датчик давления с аналоговым выходом

PTE5000C-006-G1/4-C датчик давления с аналоговым выходом
PTE5000C-006-G1/4-C датчик давления с аналоговым выходом
PTE5000C-006-G1/4-C датчик давления с аналоговым выходом
PTE5000C-006-G1/4-C датчик давления с аналоговым выходом
Оборудование: Общепромышленный датчик
Измеряемое давление max, бар: 6
Присоединение к процессу: G1/4
Класс точности, %: 0,5% от ВПИ
6 222 ₽
В наличии: много
-
шт
+
В корзину

Описание датчика давления ELHART серии PTE5000C

Датчики давления серии PTE5000C

Назначение

  • Преобразование давления жидкостей, пара, газов и парогазовых смесей в унифицированный сигнал тока.

Измеряемое давление

  • Избыточное давление.

Области применения

  • Системы автоматического управления насосами.
  • Системы измерения и контроля.
  • Автоматическое регулирование давления в промышленности:
    • компрессорная техника;
    • гидравлические системы;
    • сельскохозяйственное оборудование;
    • строительное оборудование;
    • нагревательные установки;
    • системы вентиляции;
    • химическая промышленность.

Технические характеристики датчика давления ELHART PTE5000C

Параметр Значение
Диапазон измерения давления от 0 до 4…25 бар (зависит от кода заказа)
Выходной аналоговый сигнал 4…20 мА
Предел основной приведенной погрешности ±0,5 %
Номинальное напряжение питания =12 В, =24 В
Допустимое напряжение питание =10…30 В
Потребляемая мощность не более 0,7 Вт
Рабочая температура окружающая среда: -20…+80 °C
измеряемая среда: -20…+100 °C
Атмосферное давление окружающего воздуха 84…106,7 кПа
Относительная влажность воздуха не более 90 %
Класс защиты IP65 (коннектор)
Средний срок службы 10 лет

Габариты датчика давления ELHART PTE5000C

Состав и габаритные размеры датчика давления ELHART серии PTE5000C, мм Состав и габаритные размеры датчика давления ELHART серии PTE5000C, мм
Детали Материал
1. Корпус Нержавеющая сталь AISI 304
2. Чувствительный элемент Керамика Al2O3
3. Внутреннее уплотнительное кольцо Витон(FKM)
4. Внешнее уплотнительное кольцо Витон(FKM)
5. Коннектор Пластик
6. Уплотнение коннектора NBR

Схема подключения датчика давления ELHART PTE5000C

Схема подключения датчика давления ELHART серии PTE5000C Схема подключения датчика давления ELHART серии PTE5000C

Варианты монтажа аналогового датчика давления ELHART PTE5000C

Установка ELHART PTE5000C на горизонтальном участке трубопровода Установка ELHART PTE5000C на горизонтальном участке трубопровода
Установка ELHART PTE5000C на вертикальном участке трубопровода Установка ELHART PTE5000C на вертикальном участке трубопровода

Видео про датчики давления ELHART

Информация для заказа датчика давления ELHART PTE5000C

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт РТЕ5000С-А Паспорт
Паспорт. Датчики давления PTE5000С Паспорт
Руководство по эксплуатации PTE5000C Руководство по эксплуатации
Каталог "Компоненты для автоматизации ELHART (2026 г.)" Каталог
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) Библиотека E-PLAN
3D модель PTE5000C CAD библиотека
Сертификат утверждения типа СИ (Республика Беларусь). Датчики давления PTE5000C Свидетельство об утверждении типа СИ
Сертификат утверждения типа СИ (Республика Казахстан). Датчики давления PTE5000C Свидетельство об утверждении типа СИ
Сертификат утверждения типа СИ (Россия). Датчики давления PTE5000C Свидетельство об утверждении типа СИ
Декларация о соответствии ТР ТС 020 - Датчики давления PTE/LTE Декларации о соответствии (ТС и ЕАЭС)
Заключение об идентификации специфических товаров (Республика Казахстан). Датчики давления PTE5000C Письмо
