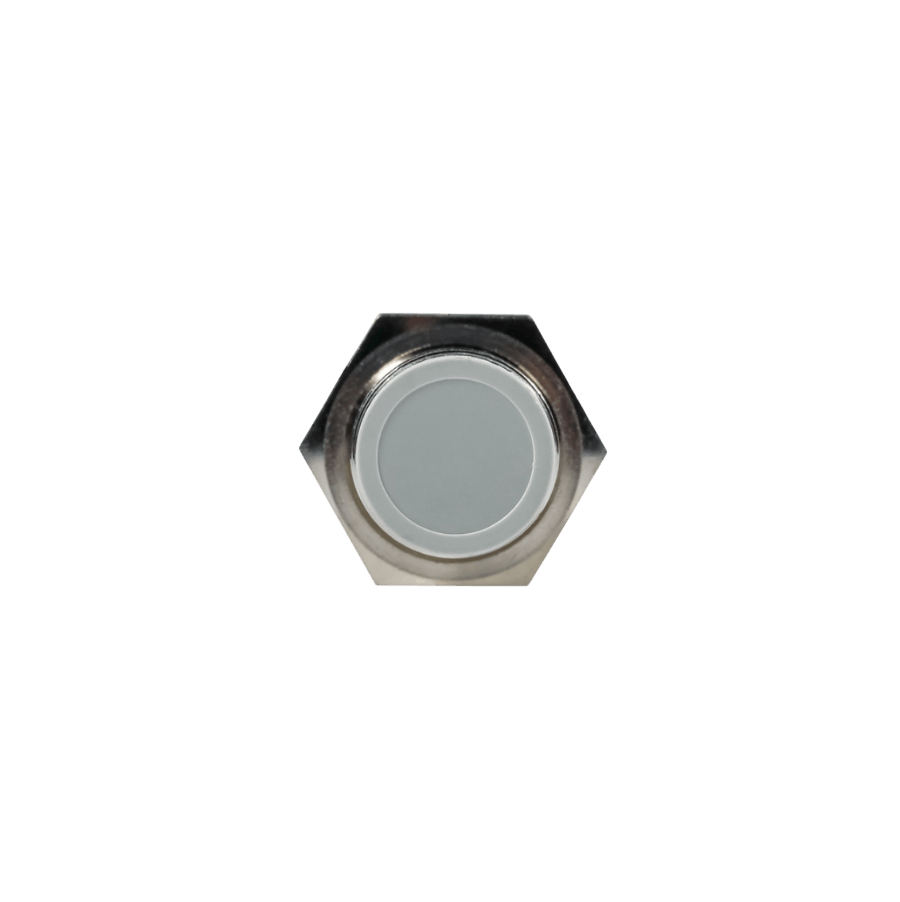

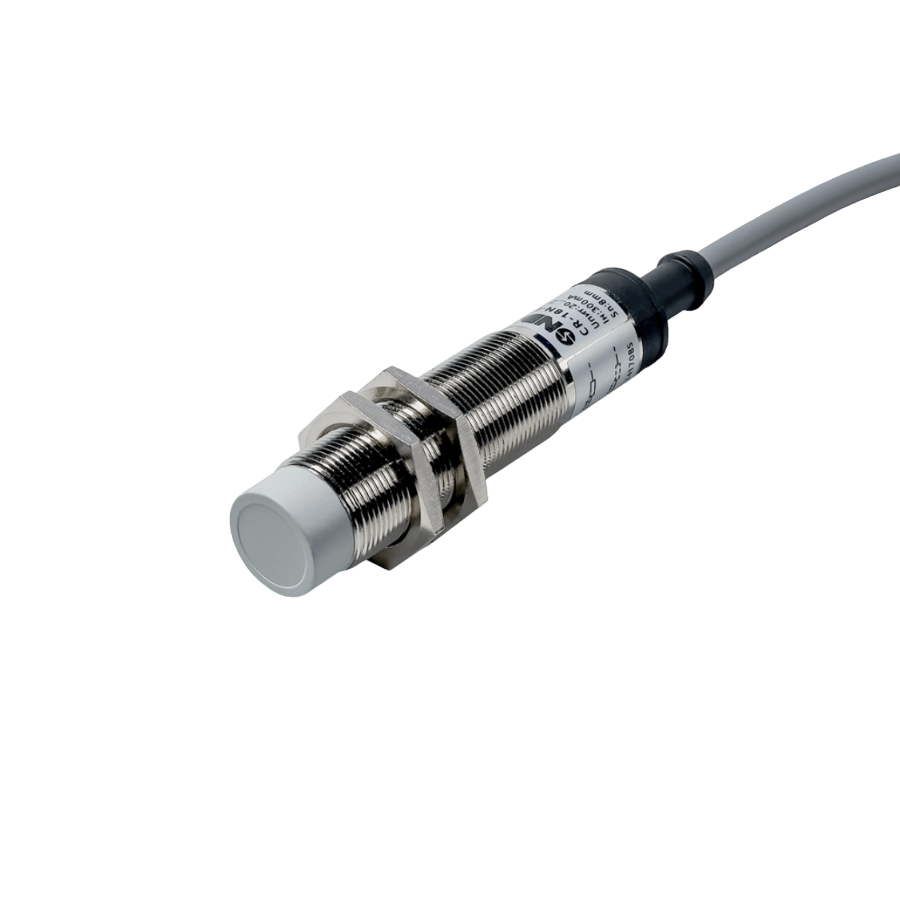

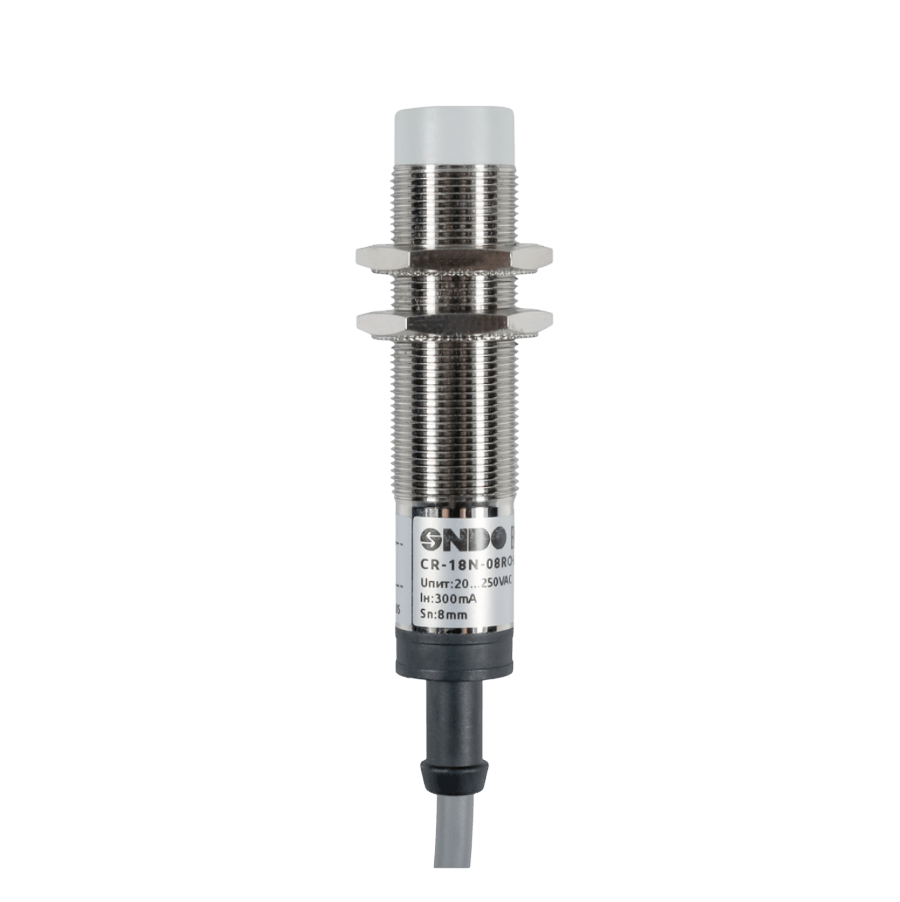

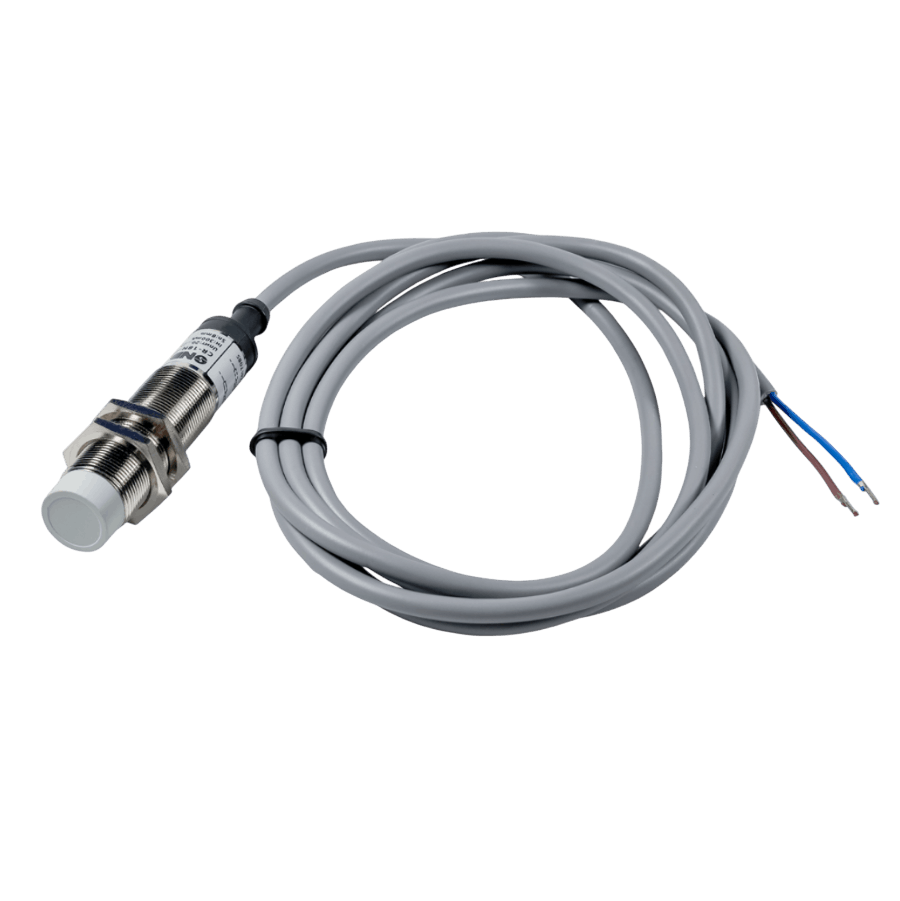

CR-18N-08RO-A2 Бесконтактный емкостный датчик

CR-18N-08RO-A2 Бесконтактный емкостный датчик
CR-18N-08RO-A2 Бесконтактный емкостный датчик
CR-18N-08RO-A2 Бесконтактный емкостный датчик
CR-18N-08RO-A2 Бесконтактный емкостный датчик
CR-18N-08RO-A2 Бесконтактный емкостный датчик
CR-18N-08RO-A2 Бесконтактный емкостный датчик
Оборудование: Емкостные датчики
Типоразмер корпуса: М18х1 Цилиндрический
Напряжение питания: ~230
Тип выходного сигнала: Переменный ток ~20-250В
Рабочее расстояние: 8 мм
Логика выходного сигнала: НО
Монтаж: Неутапливаемое исполнение

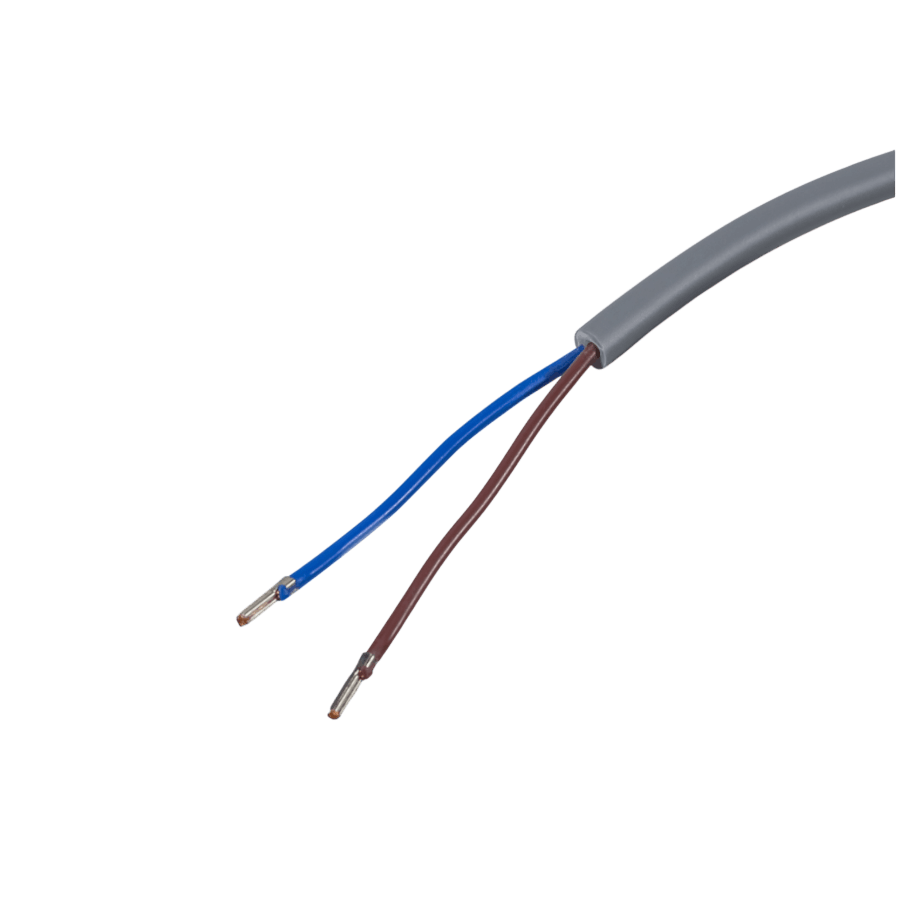

Подключение: Встроенный кабель 2 м
4 541 ₽
В наличии: много
-
шт
+
В корзину

Описание бесконтактных емкостных датчиков ONDO

Емкостные датчики ONDO серии CR‑18

Назначение

  • Обнаружение объектов без механического контакта.
  • Реагируют на объекты из металла и диэлектриков.
  • Применяются для контроля положения, подсчёта количества, измерения скорости, контроля уровня жидких и сыпучих сред в ёмкостях.

Конструкция и характеристики

  • Корпус: пластиковый, цилиндрический с резьбой.
  • Рабочий диапазон: 12 мм.
  • Настройка: встроенный потенциометр для точной регулировки порога срабатывания.

Примеры применения

  • Подсчёт стеклянных бутылок на линиях розлива.
  • Контроль целостности полотна конвейера.
  • Обнаружение деревянных заготовок на торцовочном станке.
Внимание

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия емкостных датчиков ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного емкостного датчика Структура бесконтактного емкостного датчика

В качестве чувствительного элемента (ЧЭ) применяются два электрода («развернутый» конденсатор). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы конденсатор (чувствительный элемент) реагирует на изменение диэлектрической проницаемости между электродами.

При внесении объекта в электрическое поле датчика изменяется емкость между электродами (обкладками конденсатора), в результате изменяются параметры колебательного контура (амплитуда, частота тока) в электрической схеме. Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.

Внимание

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).

При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) - это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Технические характеристики емкостных датчиков ONDO CR-18

Параметр Значение
Способ установки датчика неутапливаемое исполнение
Номинальный рабочий диапазон (Sn) 12 мм
Гарантированный рабочий диапазон (Sa) 0…0,72*Sn
Размеры объекта воздействия стальная пластина со сторонами 3Sn*3Sn*1мм
Тип корпуса цилиндрический с резьбой и контр. гайками
Напряжение питания =10…30 В
Потребляемый ток не более 20 мА
Тип выходного сигнала PNP / NPN (транзисторный)
Частота переключения 25 Гц
Максимальная нагрузка дискретного выхода не более 200 мА
Допустимая температура окружающей среды -25…+70 °С
Допустимая влажность воздуха окружающей среды 35…95 %
Встроенная защита от короткого замыкания, от перегрузки, от обратной полярности
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP68
Способ подключения кабель 2 метра
Сигнализация срабатывания светодиод на корпусе
Материал корпуса полибутилентерефталат

Габаритные размеры емкостных датчиков ONDO CR-18

Габаритные размеры ONDO CR-18, мм Габаритные размеры ONDO CR-18, мм

Схемы соединения емкостных датчиков ONDO CR-18

Схема соединения CR-18 NPN Схема соединения
CR-18 NPN
Схема соединения CR-18 PNP Схема соединения
CR-18 PNP
Цвет провода Номер контакта (разъем) Назначение контактов
Коричневый 1 +Uпит
Белый 2 НЗ-контакт
Синий 3 -Uпит
Черный 4 НО-контакт

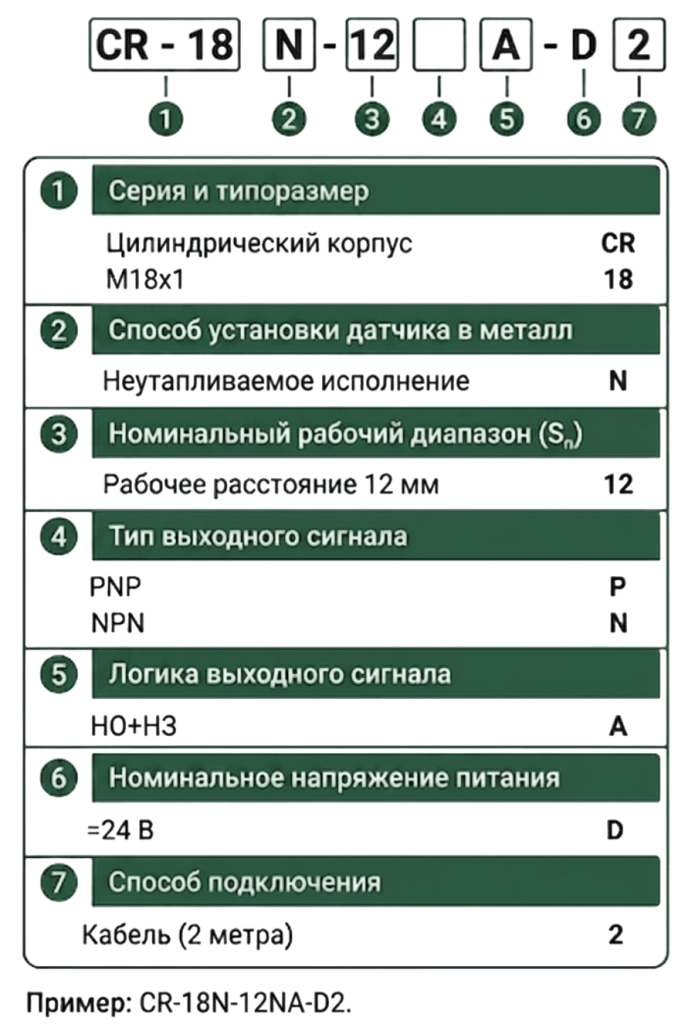

Информация для заказа емкостных датчиков ONDO CR-18

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт Датчик емкостный CR Паспорт
Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR Декларации о соответствии (ТС и ЕАЭС)
Информационное письмо - Датчики бесконтактные Письмо
