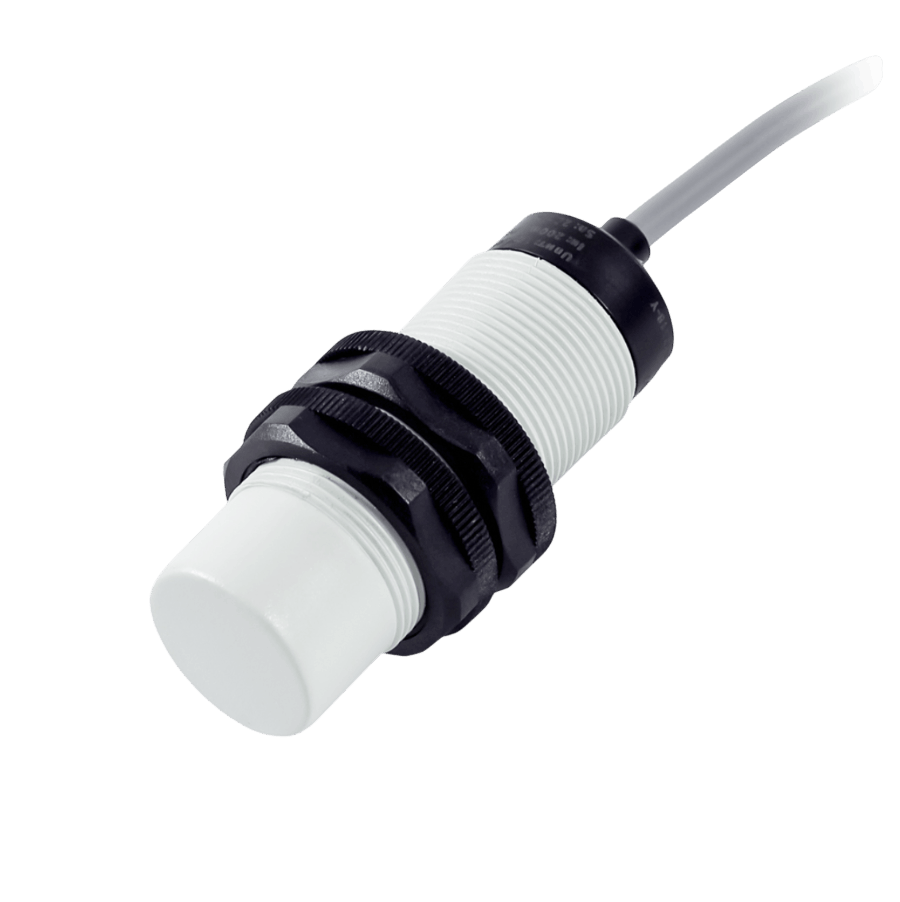

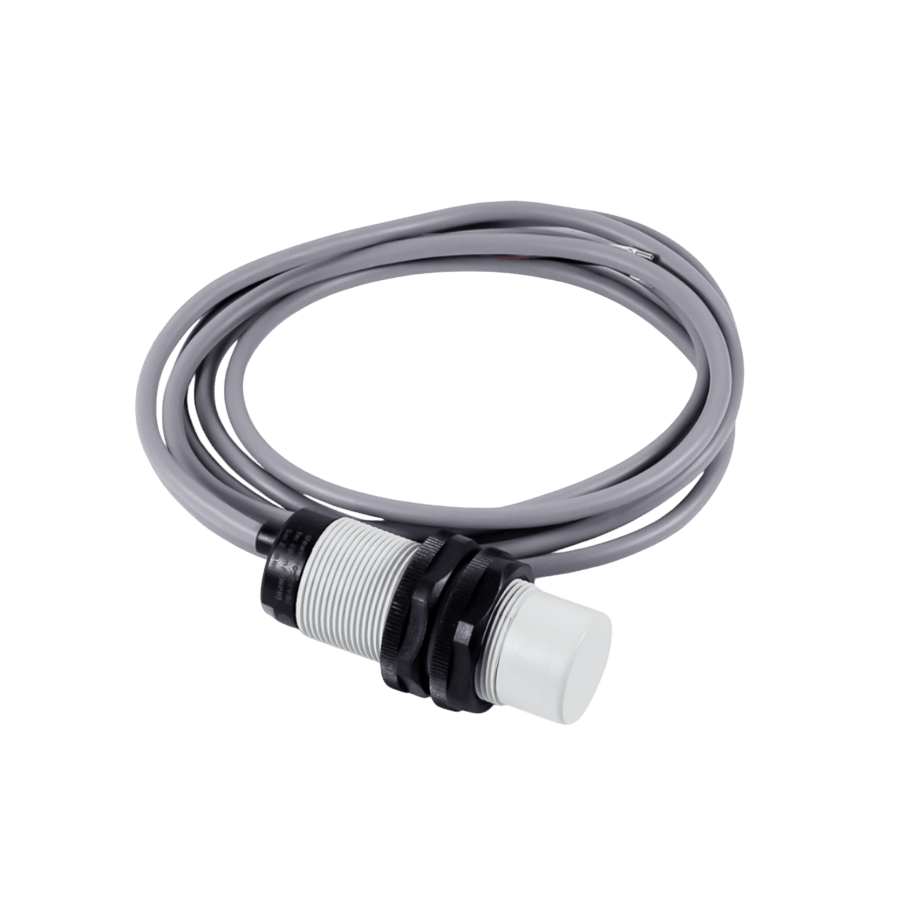

CR-30N-25NA-D2 Бесконтактный емкостный датчик

CR-30N-25NA-D2 Бесконтактный емкостный датчик
CR-30N-25NA-D2 Бесконтактный емкостный датчик
CR-30N-25NA-D2 Бесконтактный емкостный датчик
CR-30N-25NA-D2 Бесконтактный емкостный датчик
Оборудование: Емкостные датчики
Типоразмер корпуса: М30х1,5 Цилиндрический
Напряжение питания: 10...30 В
Тип выходного сигнала: NPN
Рабочее расстояние: 25 мм
Логика выходного сигнала: НО+НЗ
Монтаж: Неутапливаемое исполнение
Подключение: Встроенный кабель 2 м
5 041 ₽
В наличии: много
-
шт
+
В корзину

Описание бесконтактных емкостных датчиков ONDO

Бесконтактные датчики ONDO

Назначение

  • Используются в качестве первичных преобразователей в автоматизированных системах управления.

Принцип работы

  • Обнаружение объекта без механического контакта.

Объекты обнаружения

  • Металлические и диэлектрические объекты.

Области применения

  • Контроль положения объектов.
  • Подсчёт количества.
  • Контроль скорости движения.
  • Контроль уровня жидких и сыпучих сред в ёмкостях.
Внимание

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия емкостных датчиков ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного емкостного датчика Структура бесконтактного емкостного датчика

В качестве чувствительного элемента (ЧЭ) применяются два электрода («развернутый» конденсатор). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы конденсатор (чувствительный элемент) реагирует на изменение диэлектрической проницаемости между электродами.

При внесении объекта в электрическое поле датчика изменяется емкость между электродами (обкладками конденсатора), в результате изменяются параметры колебательного контура (амплитуда, частота тока) в электрической схеме. Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.

Внимание

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).

При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) - это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Технические характеристики емкостных датчиков ONDO CR-30

Параметр Значение
Способ установки датчика неутапливаемое исполнение
Номинальный рабочий диапазон (Sn) 25 мм
Гарантированный рабочий диапазон (Sa) 0…0,72*Sn
Размеры объекта воздействия стальная пластина со сторонами 3Sn*3Sn*1мм
Тип корпуса цилиндрический с резьбой и контр. гайками
Напряжение питания =10…30 В
Потребляемый ток не более 20 мА
Тип выходного сигнала PNP / NPN (транзисторный)
Частота переключения 20 Гц
Максимальная нагрузка дискретного выхода не более 200 мА
Допустимая температура окружающей среды -25…+70 °С
Допустимая влажность воздуха окружающей среды 35…95 %
Встроенная защита от короткого замыкания, от перегрузки, от обратной полярности
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP68
Способ подключения кабель 2 метра
Сигнализация срабатывания светодиод на корпусе
Материал корпуса полибутилентерефталат

Габаритные размеры емкостных датчиков ONDO CR-30

Габаритные размеры ONDO CR-30, мм Габаритные размеры ONDO CR-30, мм

Схемы соединения емкостных датчиков ONDO CR-30

Схема соединения CR-30 NPN Схема соединения
CR-30 NPN
Схема соединения CR-30 PNP Схема соединения
CR-30 PNP

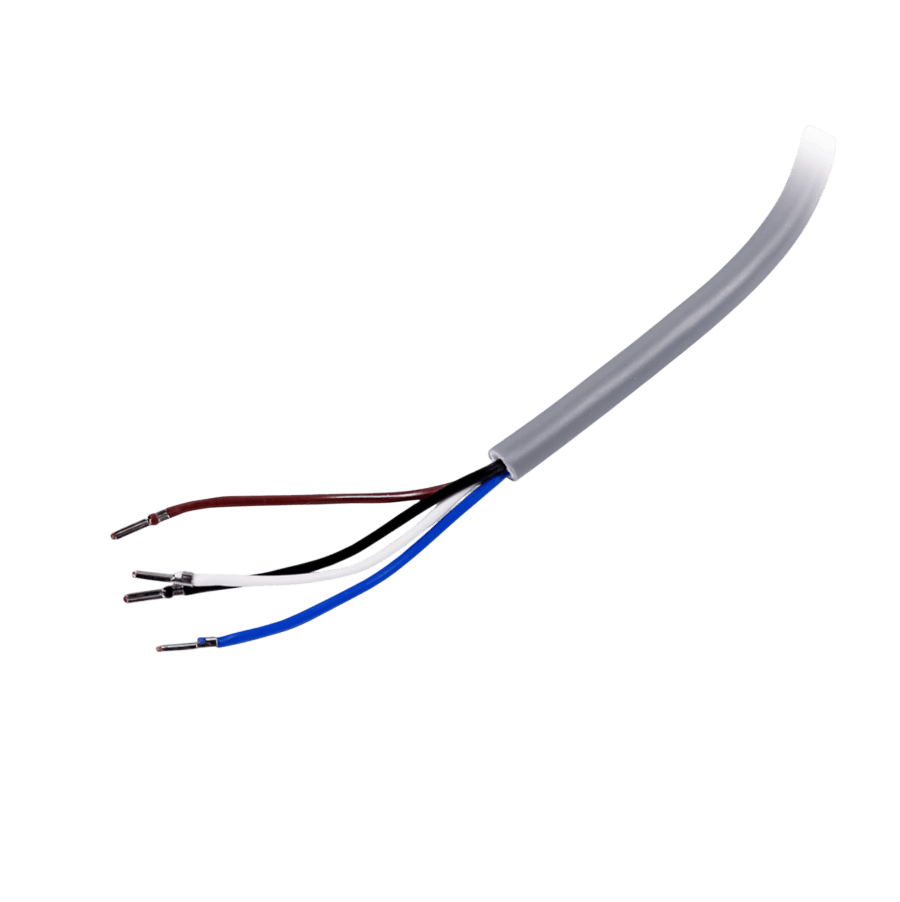

Цвет провода Номер контакта (разъем) Назначение контактов
Коричневый 1 +Uпит
Белый 2 НЗ-контакт
Синий 3 -Uпит
Черный 4 НО-контакт

Информация для заказа емкостных датчиков ONDO CR-30

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт Датчик емкостный CR Паспорт
Декларация о соответствии ТР ТС 004, 020 - Датчики приближения CR, LR, LS, MSR Декларации о соответствии (ТС и ЕАЭС)
Информационное письмо - Датчики бесконтактные Письмо
