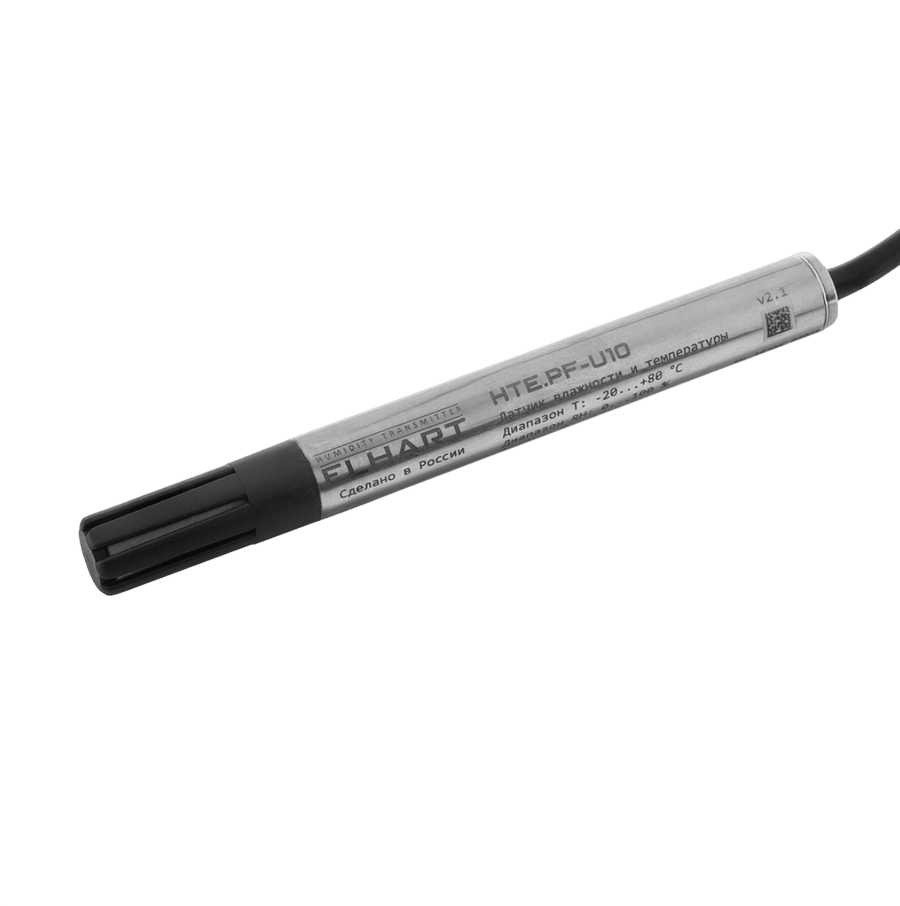

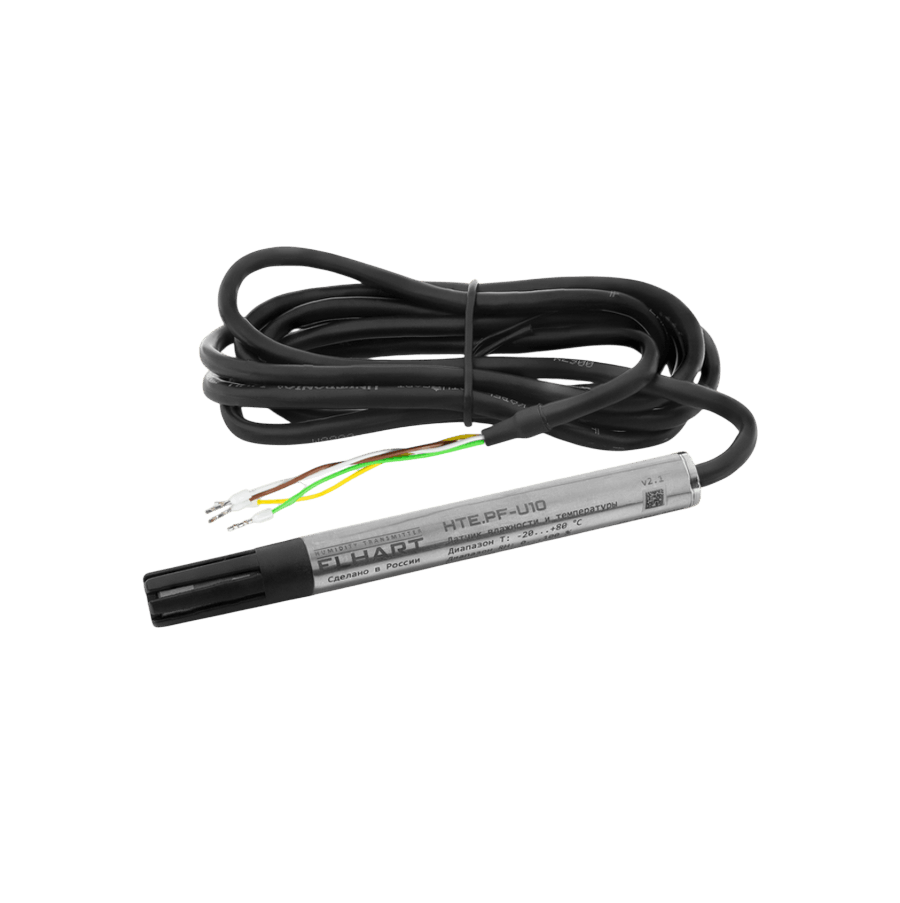

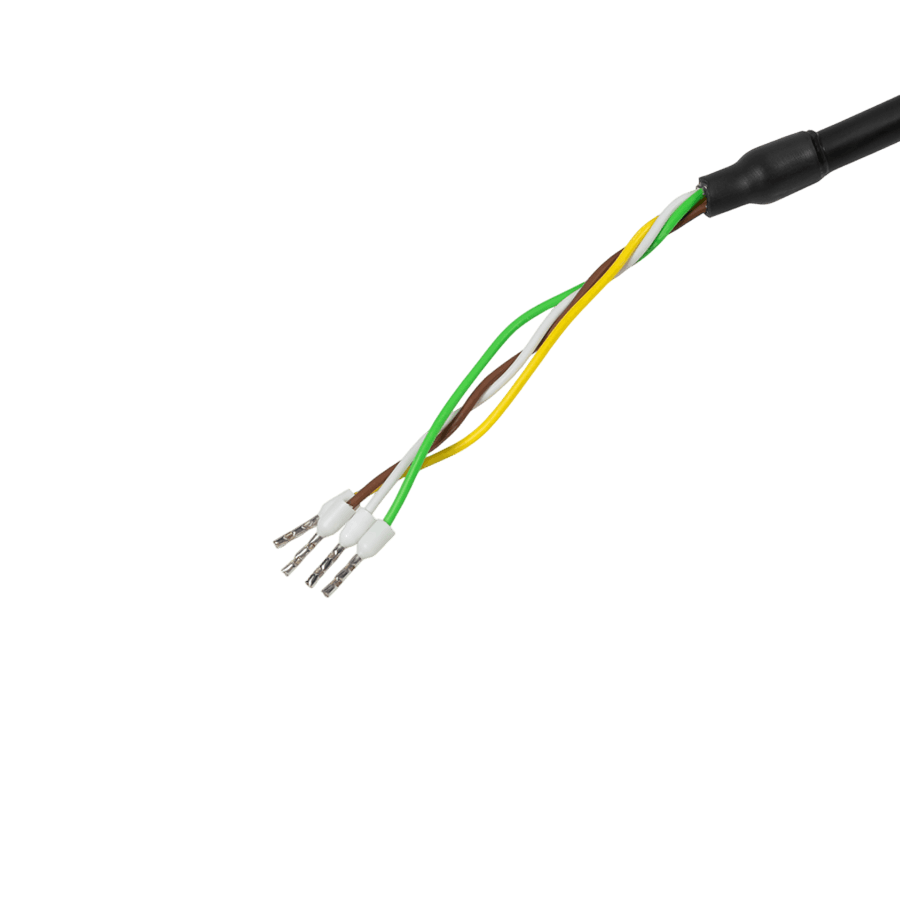

HTE.PF-U10(СИ) Датчик влажности и температуры

Во время дезинфекции помещения датчик необходимо оперативно демонтировать. Это легко реализуется в случае использования датчиков HTE.PF с разъемом
(соединительный кабель с разъемом поставляется отдельно).

Применение преобразователей HTE.PF на птицефабриках

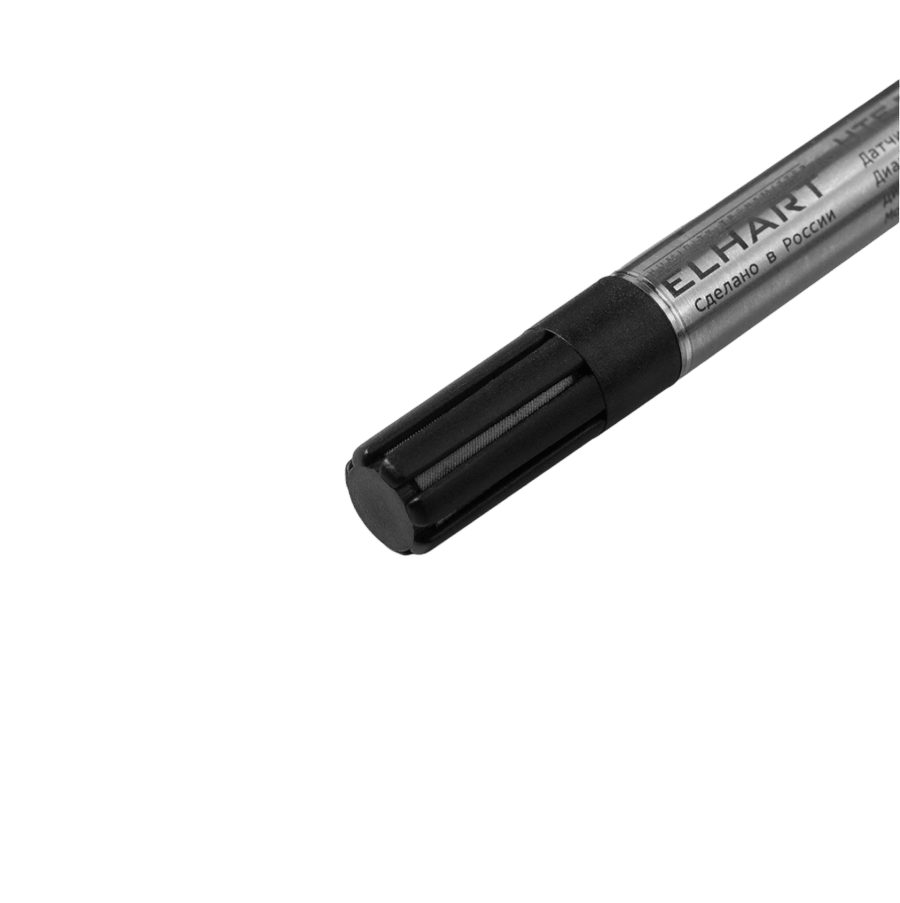

В процессе расстойки происходит выделение агрессивных веществ, которые оказывают негативное воздействие на электронную плату и влагочувствительный элемент. Благодаря применению специализированного сенсора, защищенного слоем PTFE, а также заливки пространства корпуса с электронной платой специализированным компаундом, датчики HTE.PF имеют увеличенный срок службы в сравнении с подобными датчиками влажности без дополнительной защиты.

Применение измерителей влажности HTE.PF в расстоечных камерах

Датчики HTE.PF-U10-RS с выходными сигналами 0...10 В по влажности и температуре, благодаря наличию дополнительного интерфейса RS-485 могут использоваться для двух параллельных процессов:

• локальной индикации на приборе ECD2, к которым подключаются выходы по напряжению;
• передачи сигнала в цифровом виде на контроллер управления системой вентиляции, например, ПЛК Alpha-X CPU 01-1 00. При этом, если требуется вычисление точки росы и абсолютной влажности, нет необходимости реализации дополнительного функционального блока расчета в программе ПЛК, поскольку эти величины рассчитываются непосредственно датчиком.

Применение датчиков относительной влажности и температуры ELHART при выращивании грибов

На улице, так же как и в помещениях, важно контролировать параметры влажности и температуры. При использовании датчиков влажности вне помещения необходимо учитывать следующие ограничения:

• различная скорость ветра (в среднем от 0 до 15 м/c, где 0 м/c - штиль);
• наличие частиц пыли, песка, соли;
• широкий температурный диапазон: от -40 до +50 °C;
• возможность замерзания конденсата при отрицательной температуре.

В данной задаче может применяться датчик HTE.PF-U10-RS c диапазоном измерения температуры от -40 до +80 °C. Для защиты сенсора от механических повреждений мелкими частицами пыли при высоких скорости воздушного потока до 15 м/с, датчик необходимо использовать совместно с защитным колпачком HTE Cap.02.

Для решения проблемы эффекта самонагрева электронной платы (особенность датчиков с емкостным сенсором) и сохранения метрологических характеристик при отсутствии движения воздушного потока (при отсутствии ветра) рекомендуется:

• использовать напряжение питания в диапазоне от 6 до 12 В;
• настроить выходной сигнал датчика через интерфейс RS-485 на диапазон 0…1 В.

Также, можно использовать датчик только с интерфейсом RS-485 - HTE.PF-RS (эффект самонагрева практически отсутствует).

Датчик следует защитить от прямых солнечных лучей и от дождя.

Для монтажа на стену рекомендуем использовать консоль HTE-HoldW.

Применение преобразователей HTE.PF в метеорологии

Для подключения датчика влажности и температуры HTE.PF-U10 к двухканальному ПИД-регулятору ECD2-M можно использовать встроенный блок питания регулятора (клеммы 7 и 8).

Схема подключения датчика влажности и температуры HTE.PF-U10 к ПИД-регулятору ECD2-M

Для подключения датчика влажности и температуры HTE.PF-I42 к двухканальному ПИД-регулятору ECD2-M рекомендуется использовать внешний блок питания. Это обосновано тем, что в случае измерения датчиком значений влажности и температуры близких к максимальным (100% относительной влажности и +80 °C), а, следовательно, и генерирования на выходах максимальных значений сигналов (по 20 мА), датчик будет потреблять такое значения тока, которое максимум может выдать встроенный блок питания ECD2. Подобная ситуация грозит перегрузке встроенного блока питания ПИД регулятора.

Схема подключения датчика влажности и температуры HTE.PF-I42 к ПИД-регулятору ECD2-M через внешний блок питания

При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания. Это необходимо для уменьшения влияния эффекта самонагрева.

В данном случае, при напряжении питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее 700 Ом и не более 1 кОм. Измерительное сопротивление входа ECD2 (Rизм) составляет 49 Ом. Соответственно, номинал нагрузочного сопротивления (Rн) можно выбрать в диапазоне 650...950 Ом, например, 820 или 910 Ом.
