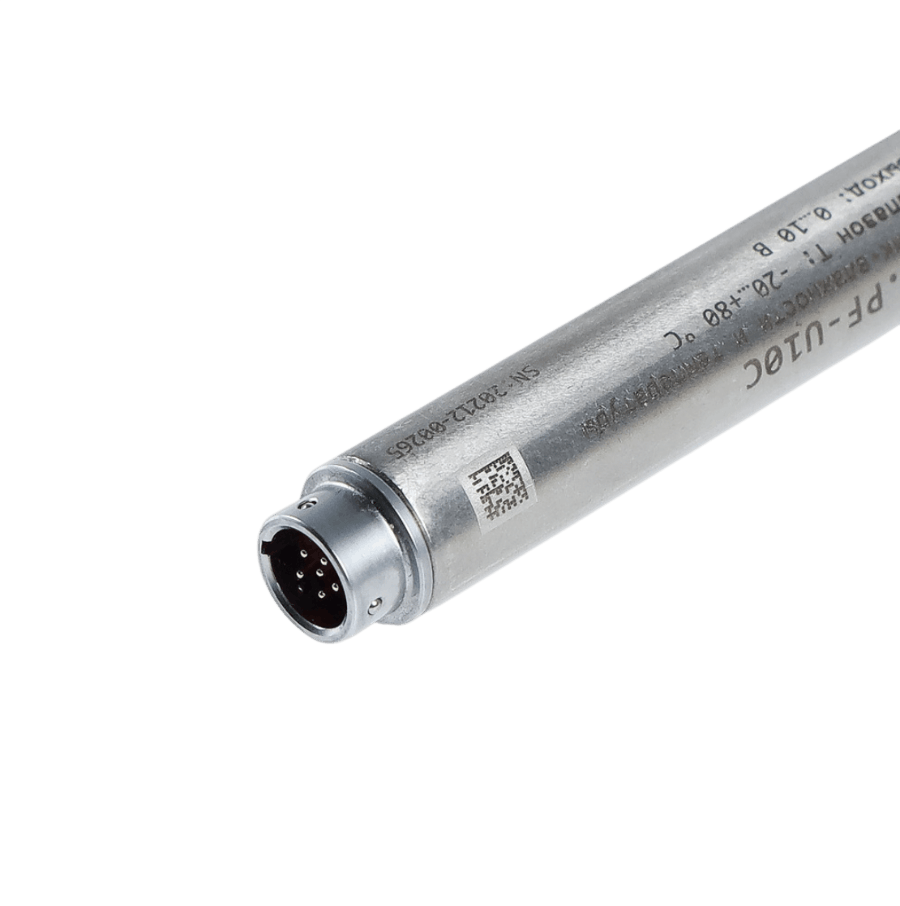

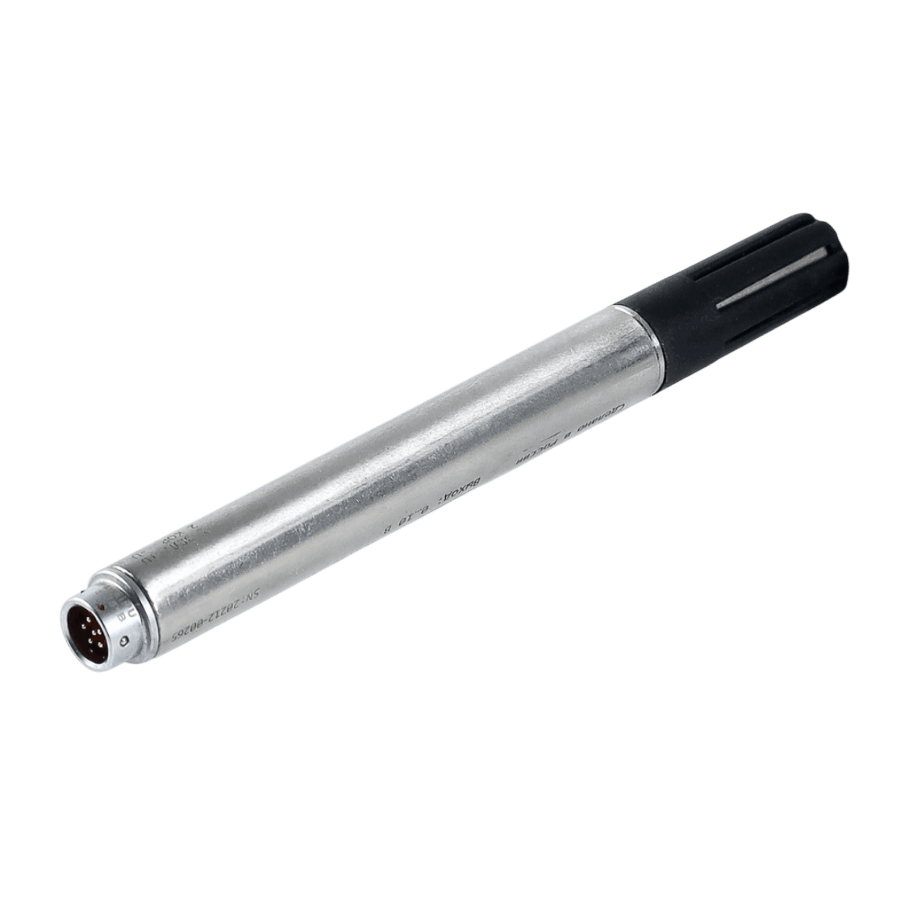

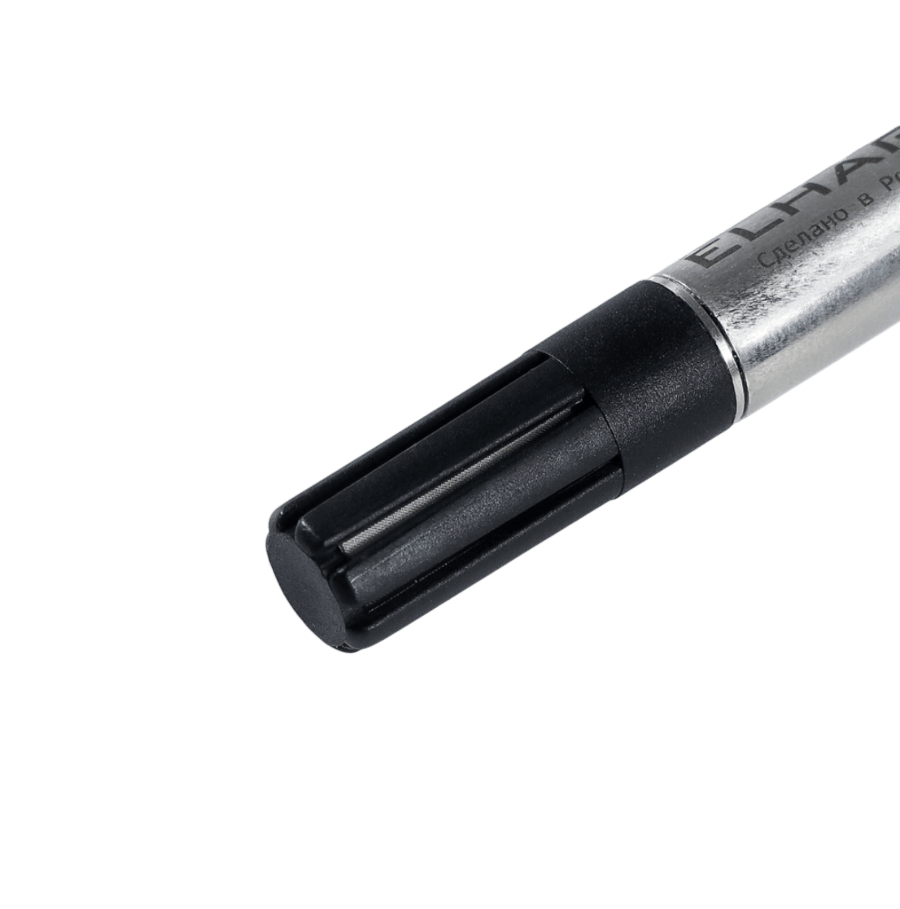

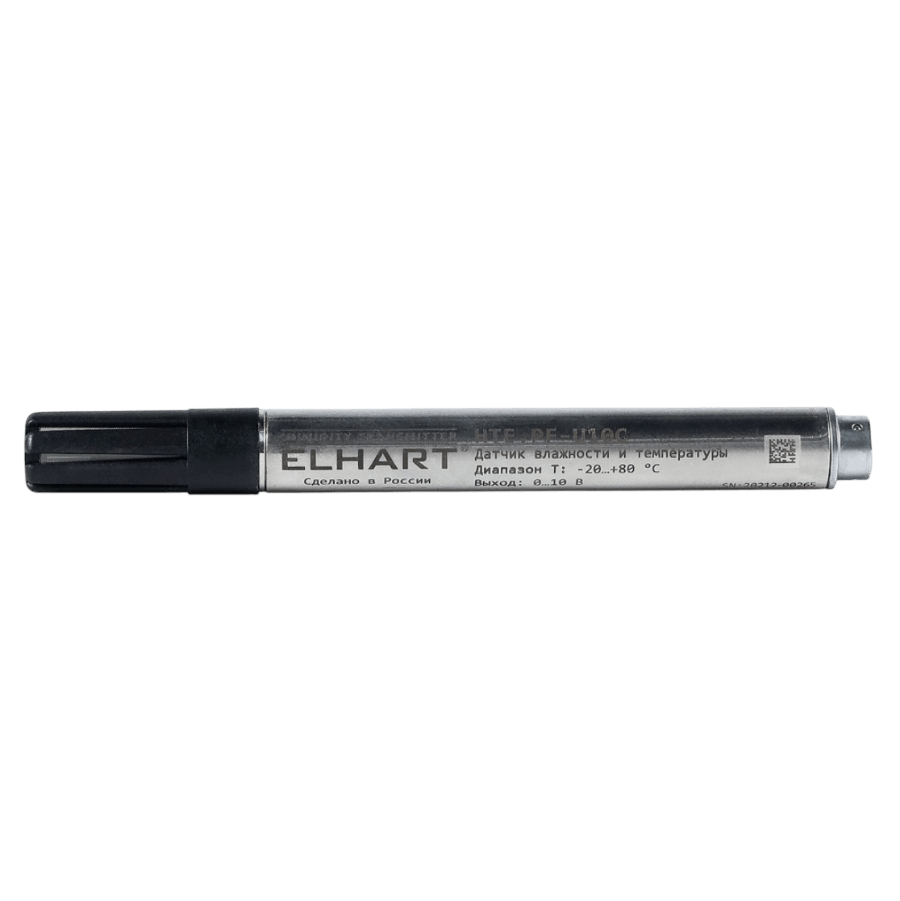

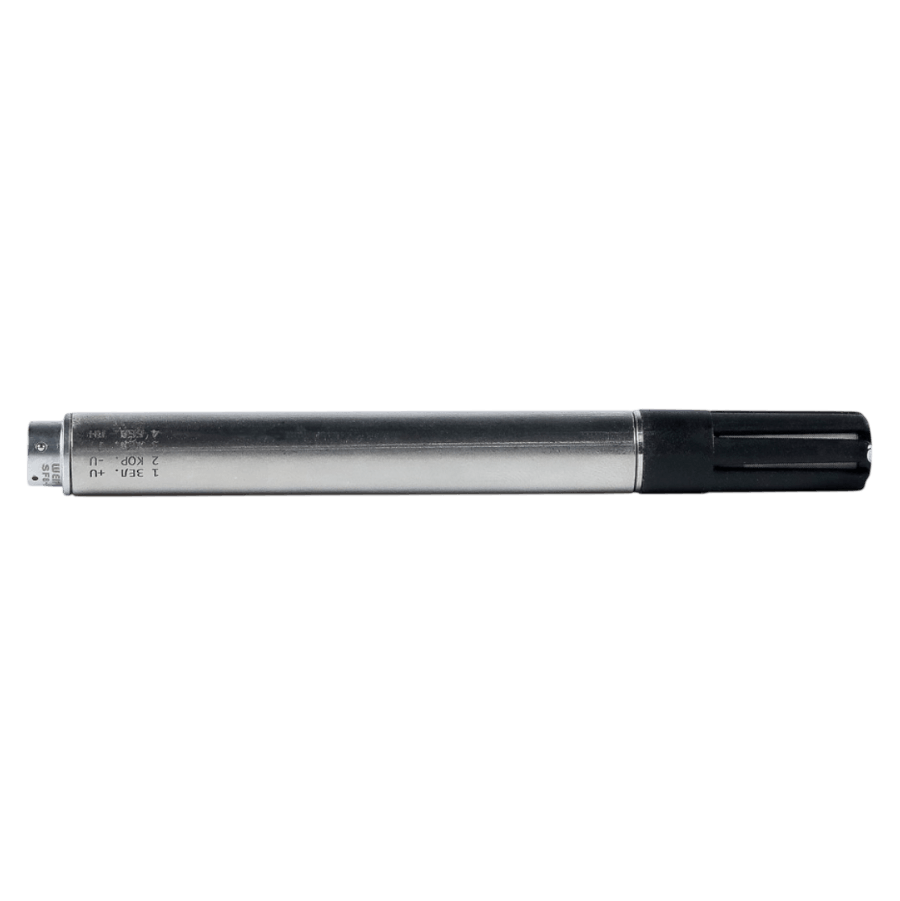

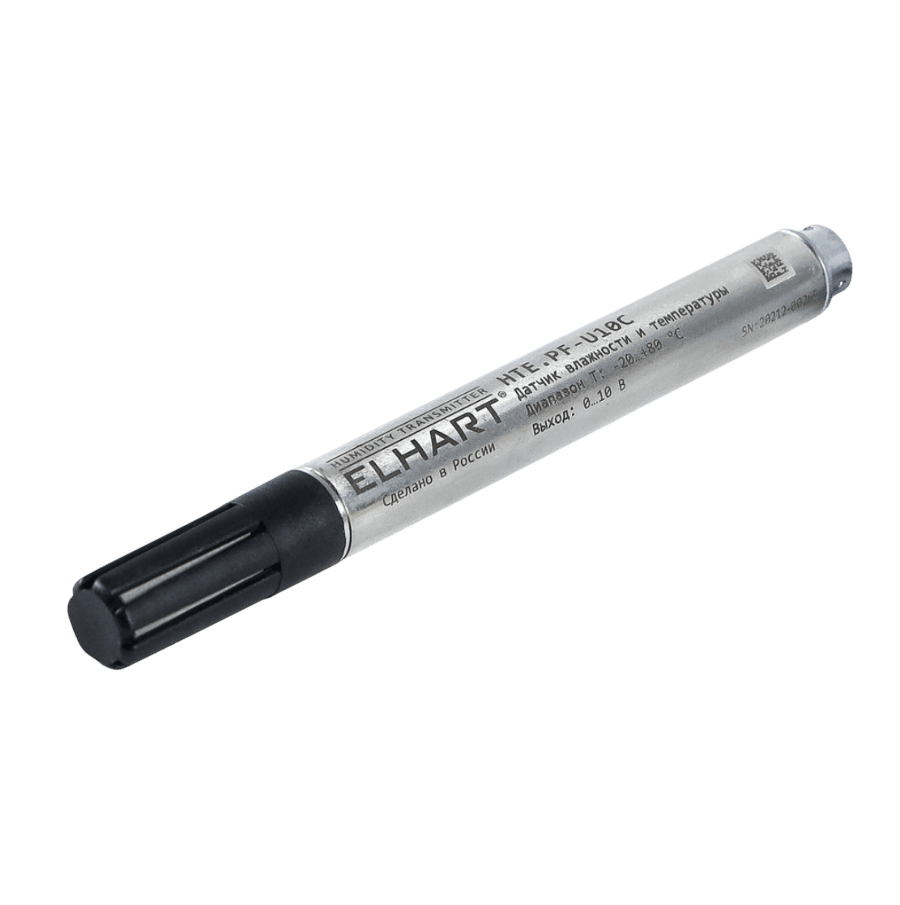

HTE.PF-U10C Датчик влажности и температуры с быстроразъемным подключением

Описание датчиков влажности и температуры серии HTE.PF-U10C

Датчик температуры и влажности HTE.PF

• Измерение относительной влажности и температуры воздуха.
• Преобразование в унифицированные аналоговые сигналы тока.
• Диапазон рабочих температур: от -20 до +80 °C.
• Оптимизирован для работы в помещениях с агрессивными веществами:
  • аммиак (животноводство, птицеводство);
  • углекислый газ (расстойка теста);
  • споры (выращивание грибов) и др.

Соединительный кабель HTE‑Cable‑xxx

• Предназначен для электрического подключения к датчику HTE.PF‑U10C.
• В комплекте поставляется заглушка для защиты контактов разъёма (например, от дезинфицирующих растворов при санации помещения).

Особенности датчиков влажности и температуры серии HTE.PF-U10C

Конструктивные особенности датчика HTE.PF

• Влагочувствительный сенсор покрыт слоем тонкопористого PTFE.
• Внутренняя часть корпуса заполнена компаундом - предотвращает контакт электронной платы с агрессивными веществами.
• Тип выходного сигнала: 0…10 В.
• Температурный диапазон эксплуатации: от -20 до +80 °C.
• Корпус из нержавеющей стали AISI304.
• Степень защиты электронной платы: IP67.

Применения датчиков влажности и температуры серии HTE.PF-U10C

Контроль влажности и температуры в животноводческих помещениях

Во время дезинфекции помещения датчик необходимо оперативно демонтировать. Это легко реализуется в случае использования датчиков HTE.PF с разъемом (соединительный кабель с разъемом поставляется отдельно).

Применение преобразователей HTE.PF на птицефабриках

Измерение влажности в расстоечных камерах

В процессе расстойки происходит выделение агрессивных веществ, которые оказывают негативное воздействие на электронную плату и влагочувствительный элемент. Благодаря применению специализированного сенсора, защищенного слоем PTFE, а также заливки пространства корпуса с электронной платой специализированным компаундом, датчики HTE.PF имеют увеличенный срок службы в сравнении с подобными датчиками влажности без дополнительной защиты.

Применение измерителей влажности HTE.PF в расстоечных камерах

Технические характеристики датчиков влажности и температуры серии HTE.PF-U10C

Допустимое сопротивление нагрузки токового выхода

Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF-U10C

Габаритные размеры датчиков влажности и температуры ELHART серии HTE.PF-U10C

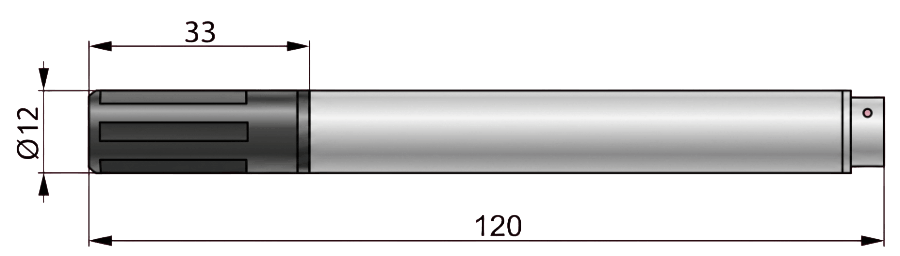

Габаритный размер датчика влажности и температуры HTE.PF-xxxC с разъемом, мм

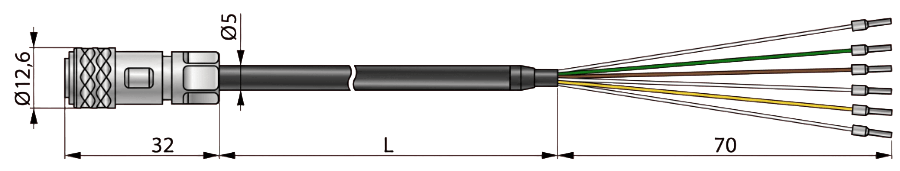

Габаритный размер соединительного кабеля с разъемом HTE-Cable-xxx, мм
(для датчика HTE.PF-xxxС)

L может принимать значения: 1,5; 2,5; 5 или 10 м

Схема подключения датчиков влажности и температуры серии HTE.PF-U10C

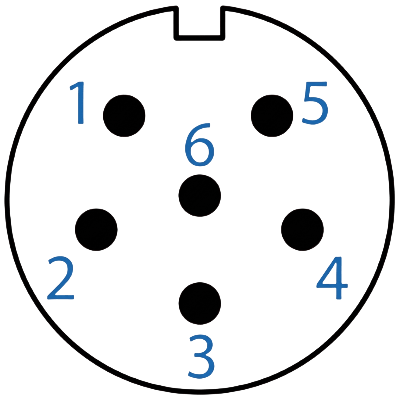

Нумерация контактов разъема датчика HTE.PF-xxxС

Питание: плюс (+) Питание: минус (-) Температура Влажность

Схема внешних электрических подключений датчиков HTE.PF-U10C

Вопросы и ответы (FAQ)

1. Как подключить датчик HTE.PF-U10 к двухканальному ПИД-регулятору ECD2-M?

Для подключения датчика влажности и температуры HTE.PF-U10 к двухканальному ПИД-регулятору ECD2-M можно использовать встроенный блок питания регулятора (клеммы 7 и 8).

Схема подключения датчика влажности и температуры HTE.PF-U10 к ПИД-регулятору ECD2-M

Информация для заказа датчиков влажности и температуры серии HTE.PF-U10C
