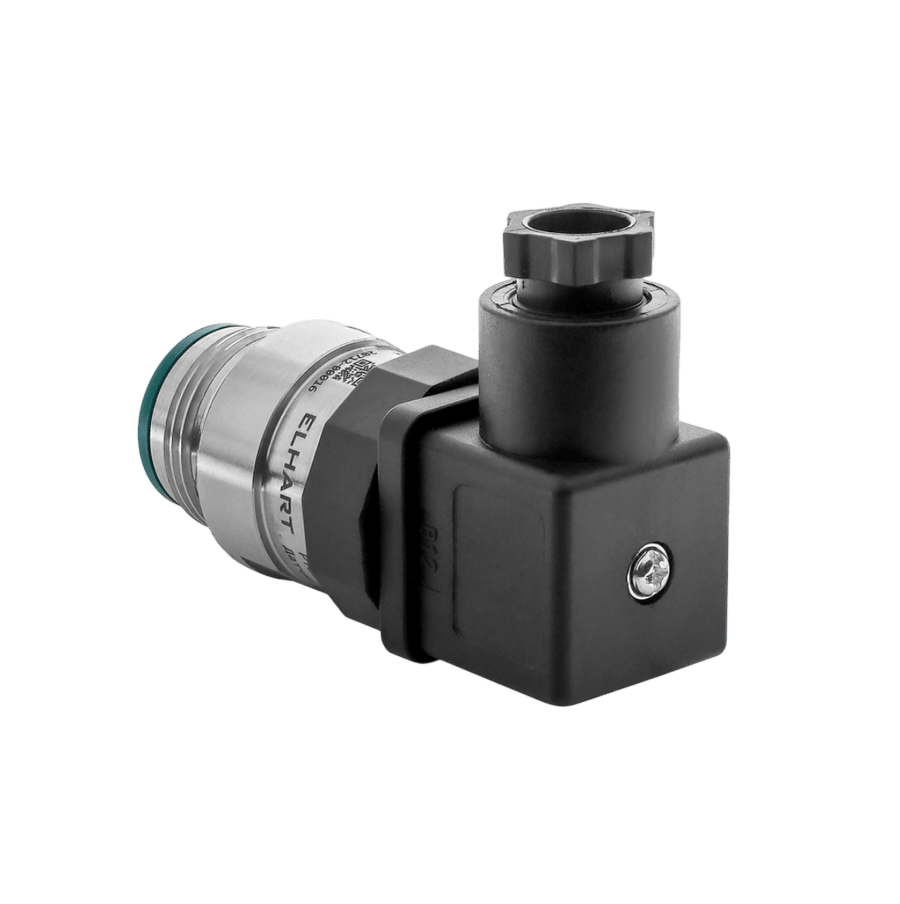

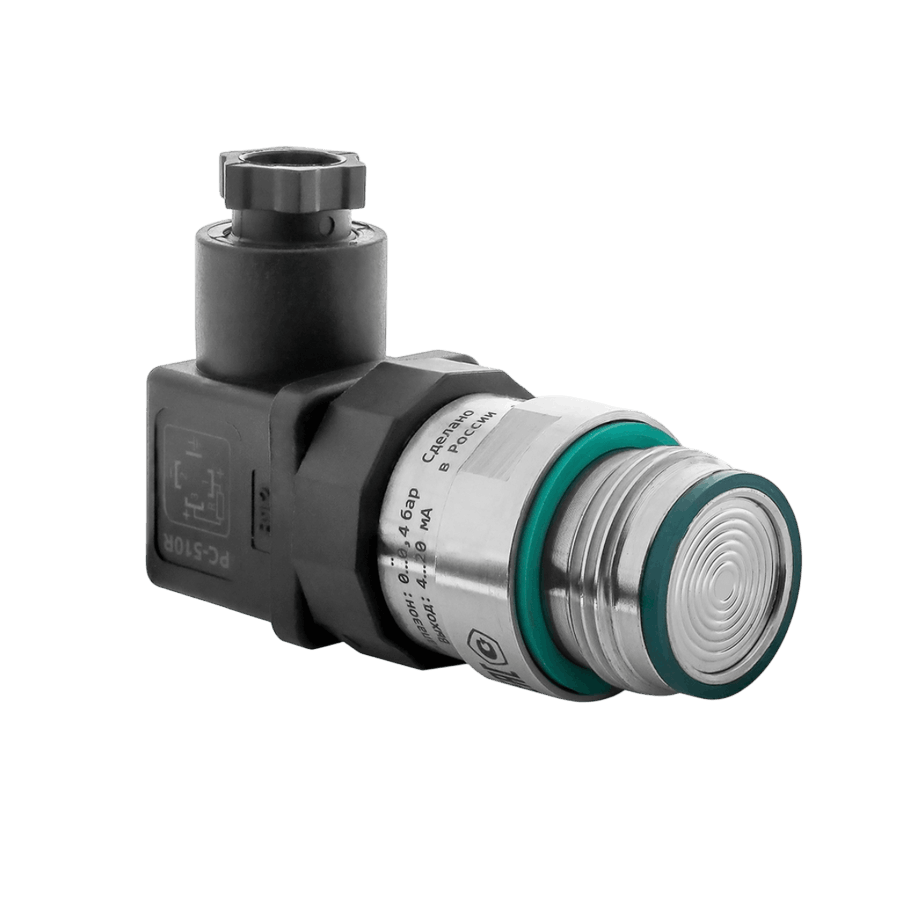

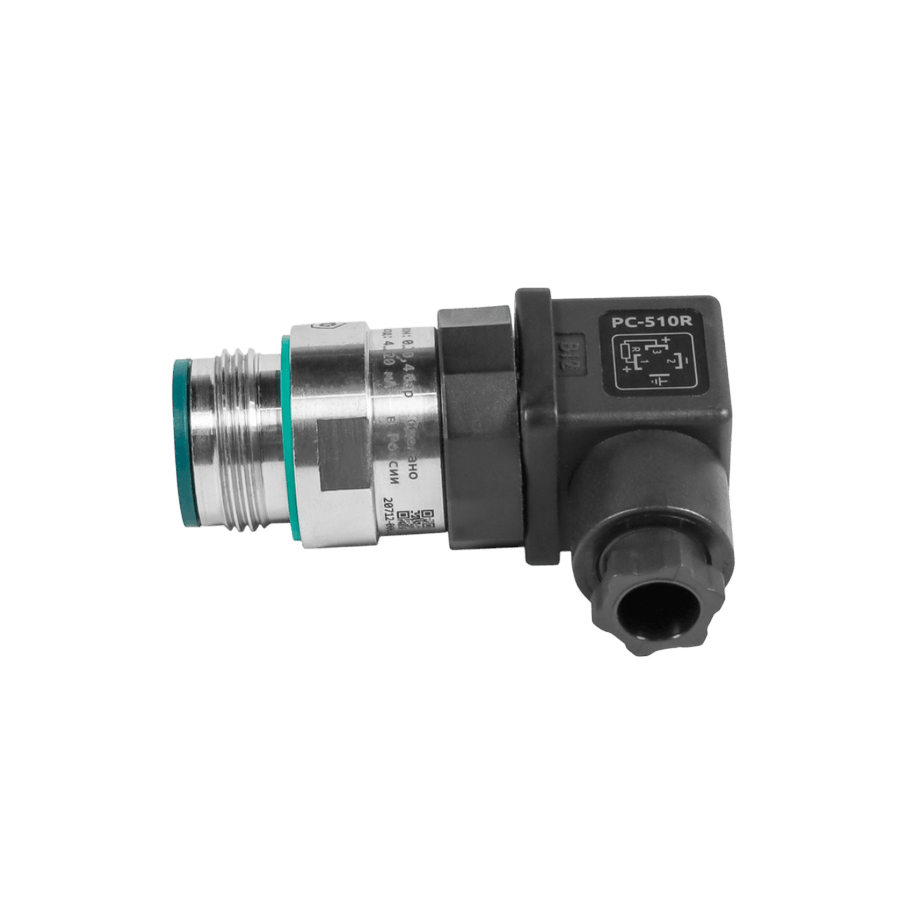

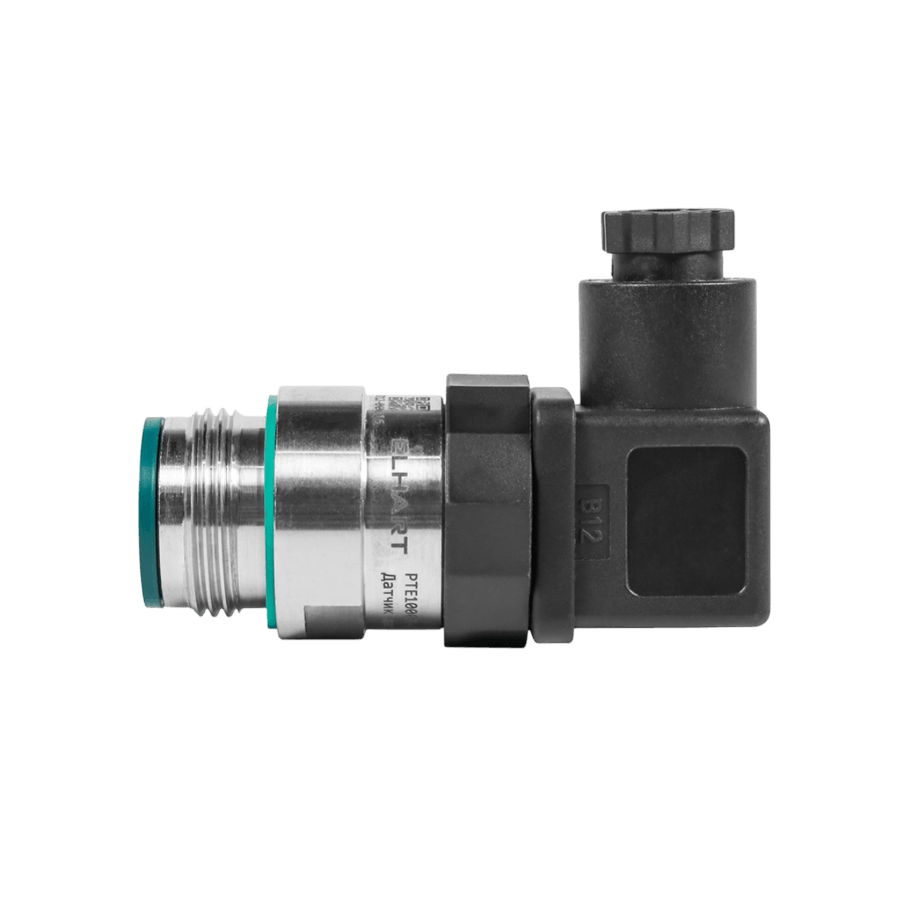

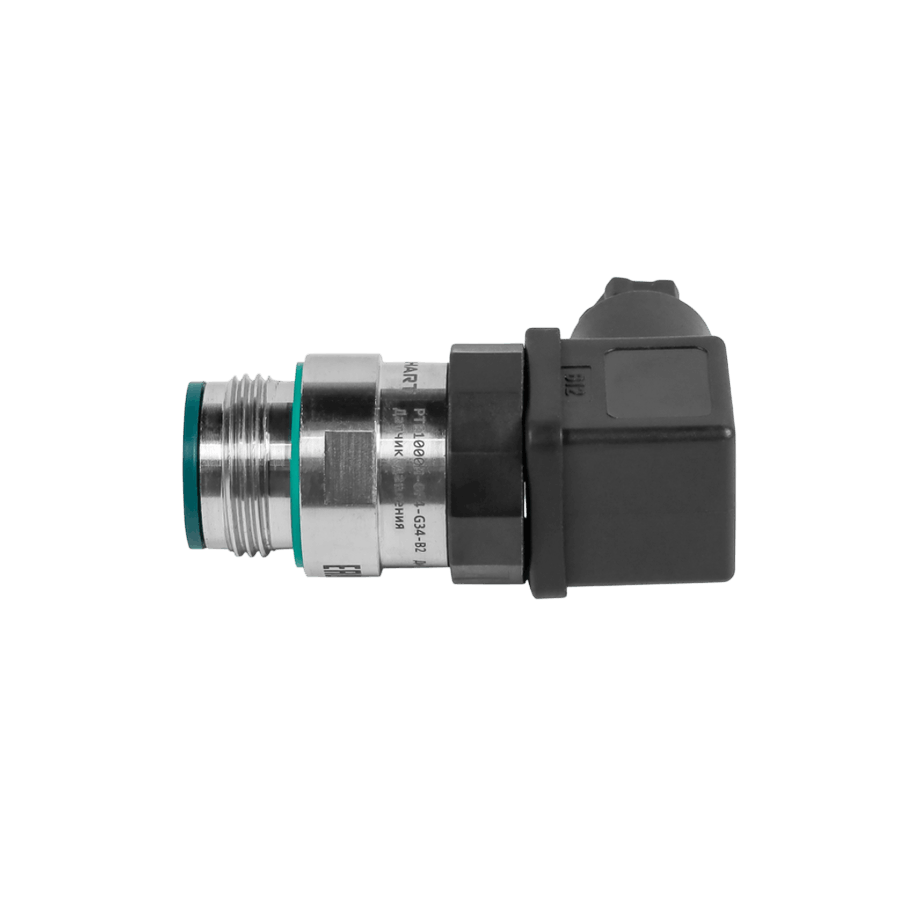

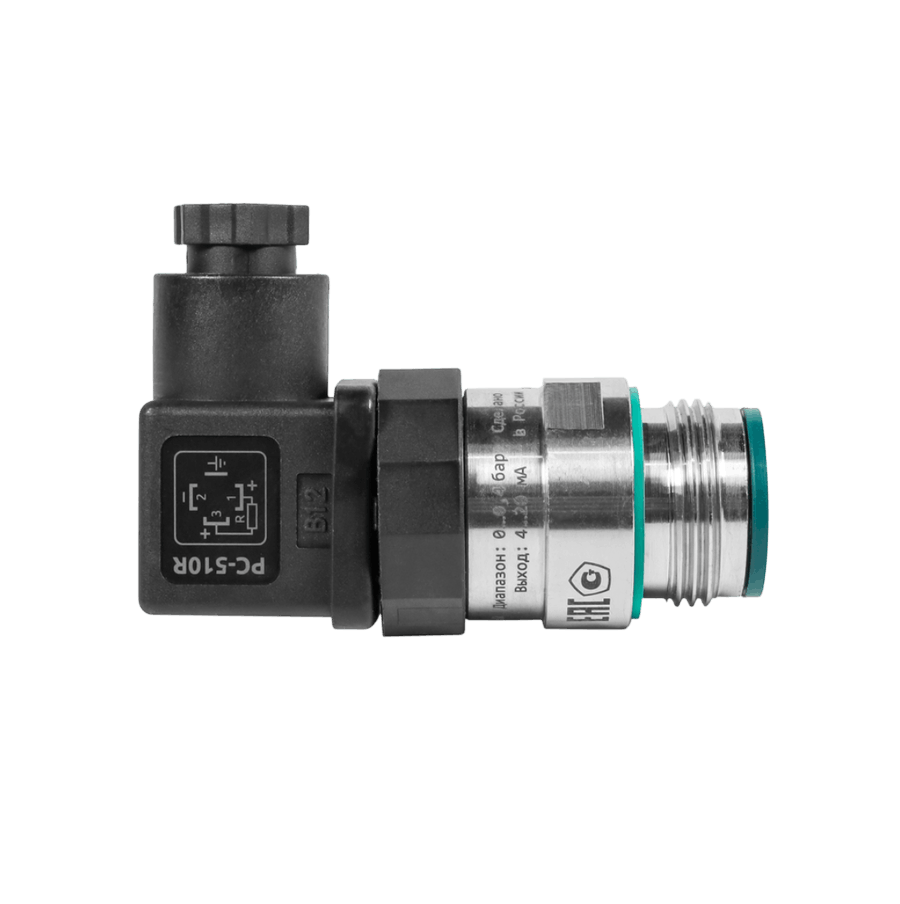

PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной

PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
PTE1000M-0P4-G34-B2 датчик давления и уровня с торцевой мембраной
Оборудование: С торцевой мембраной
Измеряемое давление max, бар: 0.4
Присоединение к процессу: G3/4
Класс точности, %: 0,25% от ВПИ
15 738 ₽
В наличии: много
-
шт
+
В корзину

Описание датчика давления ELHART серии PTE1000M

Датчики давления серии PTE1000M

Назначение

  • Преобразование избыточного давления густых, вязких, грязных сред, суспензий с взвешенными частицами, клеевидных и коллоидных растворов.
  • Измерение давления и уровня в трубопроводах и ёмкостях.

Конструкция

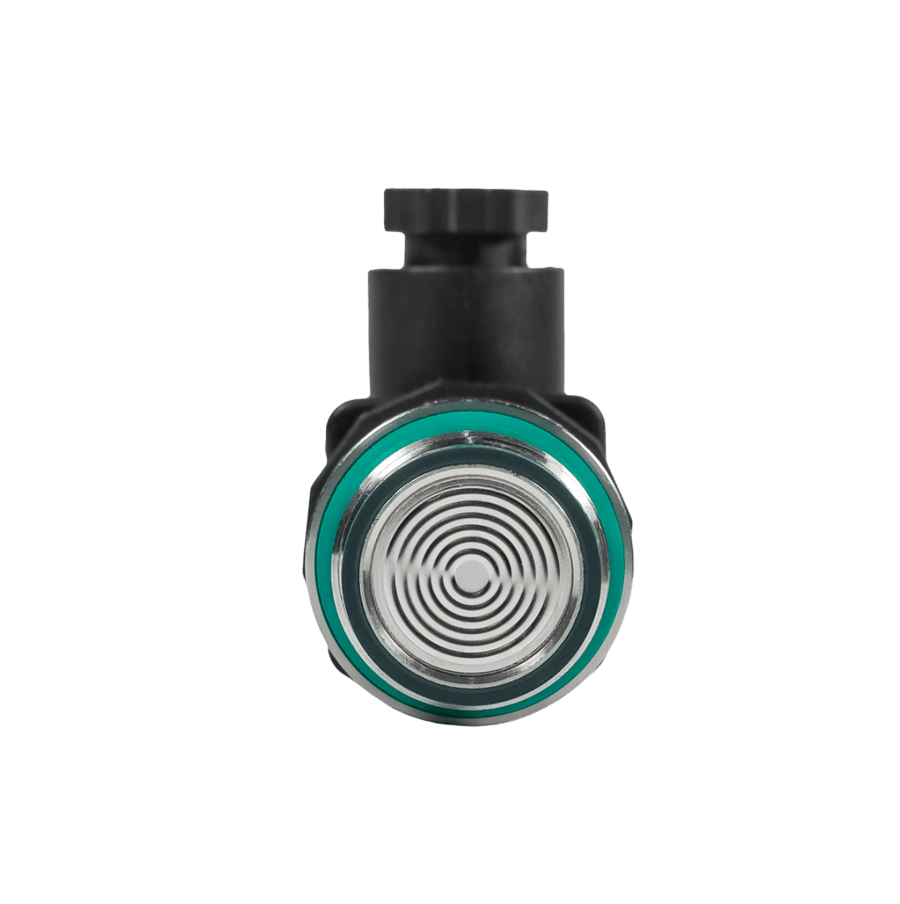

  • Открытая торцевая мембрана из нержавеющей стали AISI316L.
  • Измерительная часть без глубоких полостей и каналов - очистка чувствительного элемента омыванием в чистящих жидкостях.
  • Корпус из нержавеющей стали AISI304.
  • Электроника залита компаундом - защита от влаги.

Области применения

  • Сахарные, пивоваренные, нефтеперерабатывающие заводы.
  • Канализационные очистные сооружения.
  • Предприятия по утилизации отходов, добыче и переработке полезных ископаемых.
  • Котельные и жилищно-коммунальные хозяйства.
  • Пищевые производства.
  • Целлюлозно-бумажные комбинаты.

Особенности

  • Компенсация влияния монтажного положения - подстройка начальной точки и наклона характеристики выходного сигнала.
  • При использовании специальных адаптеров и переходников - омываемое присоединение к процессу без контакта резьбовой части со средой.
  • Уплотнения для установки поставляются в комплекте.
  • Монтаж через приварные адаптеры или переходники: «молочная гайка» DIN 11851 или «Clamp» DIN 32676.

Технические характеристики датчиков давления PTE1000M

Параметр Значение
Тип измеряемого давления избыточное
Верхний предел измерения давления ВПИ 0,25…16 бар (зависит от кода заказа)
Допустимая перегрузка (до 30 мин.) не более 200% от ВПИ
Предел основной приведенной погрешности ±0,2%, ±0,25%, ±0,35%, ±0,5% (зависит от кода заказа)
Дополнительная температурная погрешность на каждые 10 °C от 23 °C ±0,2%
Допустимое напряжение питания =10…30 В
Потребляемая мощность не более 0,7 Вт
Выходной аналоговый сигнал 4…20 мА
Максимальная нагрузка токового выхода не более 800 Ом при 24 В или 200 Ом при 12 В
Подстройка шкалы выходного сигнала 3,7…4,8 мА в нулевой точке
19,2…20,8 мА в верхней точке
Защиты аналогового выхода от обратной полярности, от перенапряжения
Степень защиты от внешних воздействий IP65
Рабочая температура окружающая среда: -20…+80 °С
измеряемая среда: -20…+100 °С
Атмосферное давление окружающего воздуха 84…106,7 кПа
Относительная влажность окружающего воздуха не более 95% (без образования конденсата)

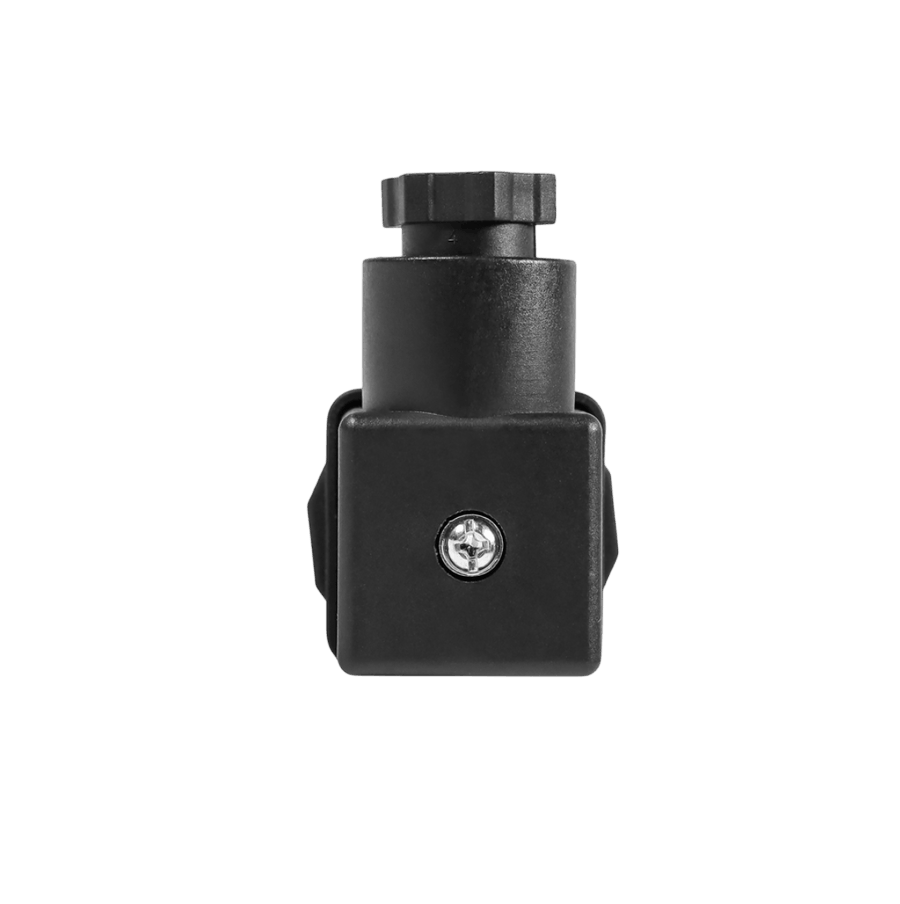

Подключение электрических цепей коннектор DIN43650

Габаритные размеры датчика давления серии PTE1000M и используемых с ними аксессуаров

Датчик давления с торцевой мембраной PTE1000M

Габаритные размеры PTE1000M с присоединением E-G1, мм Габаритные размеры PTE1000M
с присоединением E-G1, мм
Габаритные размеры PTE1000M с присоединением E-G34, мм Габаритные размеры PTE1000M
с присоединением E-G34, мм
Габаритные размеры PTE1000M с присоединением C-G1, мм Габаритные размеры PTE1000M
с присоединением C-G1, мм

Приварные адаптеры для соединения E-G1 и E-G34

Габаритные размеры WA.23-G1-D49, мм Габаритные размеры
WA.23-G1-D49, мм
Габаритные размеры WA.21-G34-D48, мм Габаритные размеры
WA.21-G34-D48, мм

Конический штуцер переходника QA.51

Габаритные размеры QA.51-G34-M25, мм Габаритные размеры
QA.51-G34-M25, мм
Габаритные размеры QA.51-G34-M40, мм Габаритные размеры
QA.51-G34-M40, мм
Габаритные размеры QA.51-G34-M50, мм Габаритные размеры
QA.51-G34-M50, мм

Шлицевая гайка для присоединения молочная гайка QA.51.1

Габаритные размеры QA.51.1-M25, мм Габаритные размеры
QA.51.1-M25, мм
Габаритные размеры QA.51.1-M40, мм Габаритные размеры
QA.51.1-M40, мм
Габаритные размеры QA.51.1-M50, мм Габаритные размеры
QA.51.1-M50, мм

Clamp штуцер переходника QA.52

Габаритные размеры QA.52-G34-CL15, мм Габаритные размеры
QA.52-G34-CL15, мм
Габаритные размеры QA.52-G34-CL2, мм Габаритные размеры
QA.52-G34-CL2, мм

Схема подключения датчиков давления PTE1000M

Схема подключения датчиков PTE1000M Схема подключения датчиков PTE1000M
Схема расположения контактов датчиков PTE1000M Схема расположения контактов датчиков PTE1000M
При подключении используется внешний нагрузочный резистор Rнаг

При подключении используется внешний нагрузочный резистор Rнаг.
Правила его выбора описаны в руководстве по эксплуатации на датчик.

Варианты монтажа и установки датчиков PTE1000M

Установка датчиков с присоединением E-G1 через приварные адаптеры WA

Вид соединения E-G1 c адаптером WA.23 в разрезе Вид соединения E-G1
c адаптером WA.23 в разрезе
  1. Датчик PTE1000M-G1
  2. Адаптер WA.23-G1-D49
  3. Уплотнение O-ring 26x2
  4. Часть емкости или трубопровода, к которым приварен адаптер WA

Установка датчиков с присоединением E-G34 через приварные адаптеры WA

Вид соединения E-G34 c адаптером WA.21 в разрезе Вид соединения E-G34
c адаптером WA.21 в разрезе
  1. Датчик PTE1000M-G34
  2. Адаптер WA.21-G34-D48
  3. Уплотнение 20,5x2,5
  4. Часть емкости или трубопровода, к которым приварен адаптер WA

Установка датчиков с присоединением E-G34 в через переходник QA.51 на соединение «Молочная гайка»

Вид соединения E-G34 c переходником QA.51 в разрезе Вид соединения E-G34
c переходником QA.51 в разрезе
  1. Датчик PTE1000M-G34
  2. Конический штуцер переходника QA.51-G34
  3. Шлицевая гайка соединения «молочная гайка» (не входит в комплект поставки)
  4. Часть емкости или трубопровода, к которой приварена ответная часть соединения
  5. Уплотнение 20,5×2,5
  6. Уплотнение соединения «молочная гайка» (не входит в комплект поставки)
  7. Ответная часть соединения «молочная гайка» (резьбовой штуцер), установленная на оборудовании (не входит в комплект поставки)

Установка датчиков с присоединением E-G34 в через переходник QA.52 на соединение «Clamp»

Вид соединения E-G34 c переходником QA.52 в разрезе Вид соединения E-G34
c переходником QA.52 в разрезе
  1. Датчик PTE1000M-G34
  2. Переходник QA.52-G34
  3. Фиксирующий хомут соединения «Clamp» (не входит в комплект поставки)
  4. Часть емкости или трубопровода, к которой приварена ответная часть соединения
  5. Уплотнение 20,5×2,5
  6. Ответная часть соединения «Clamp», установленная на оборудовании (не входит в комплект поставки)
  7. Уплотнение соединения «Clamp» (не входит в комплект поставки)
