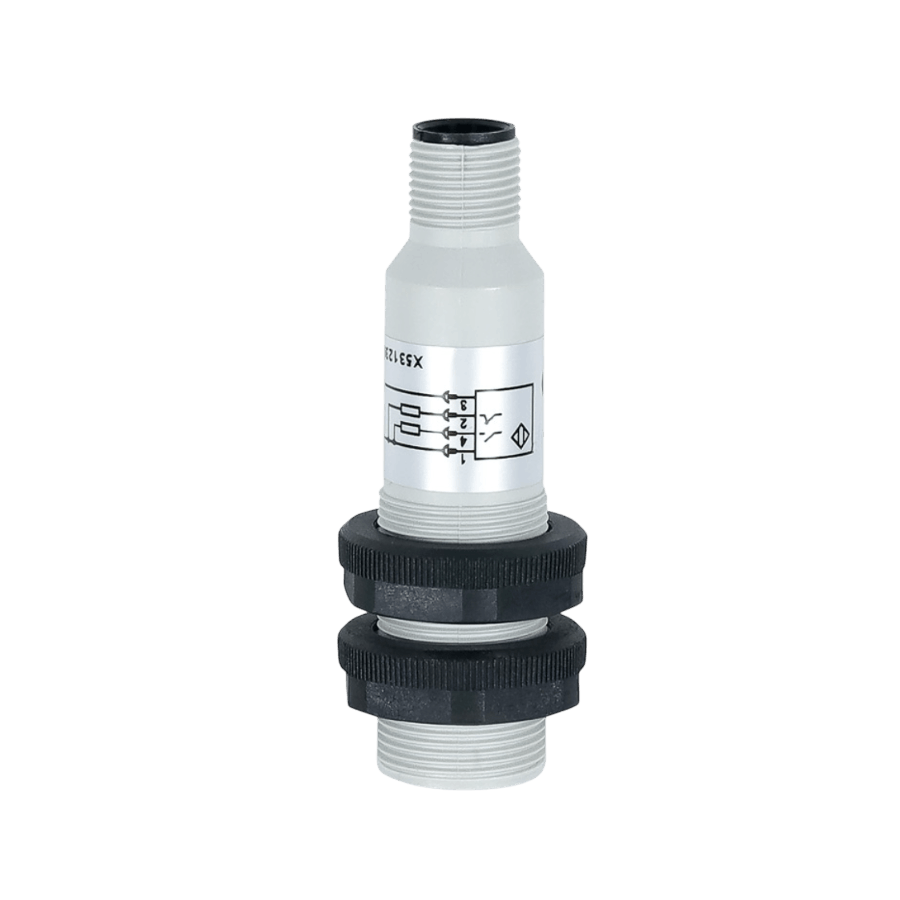

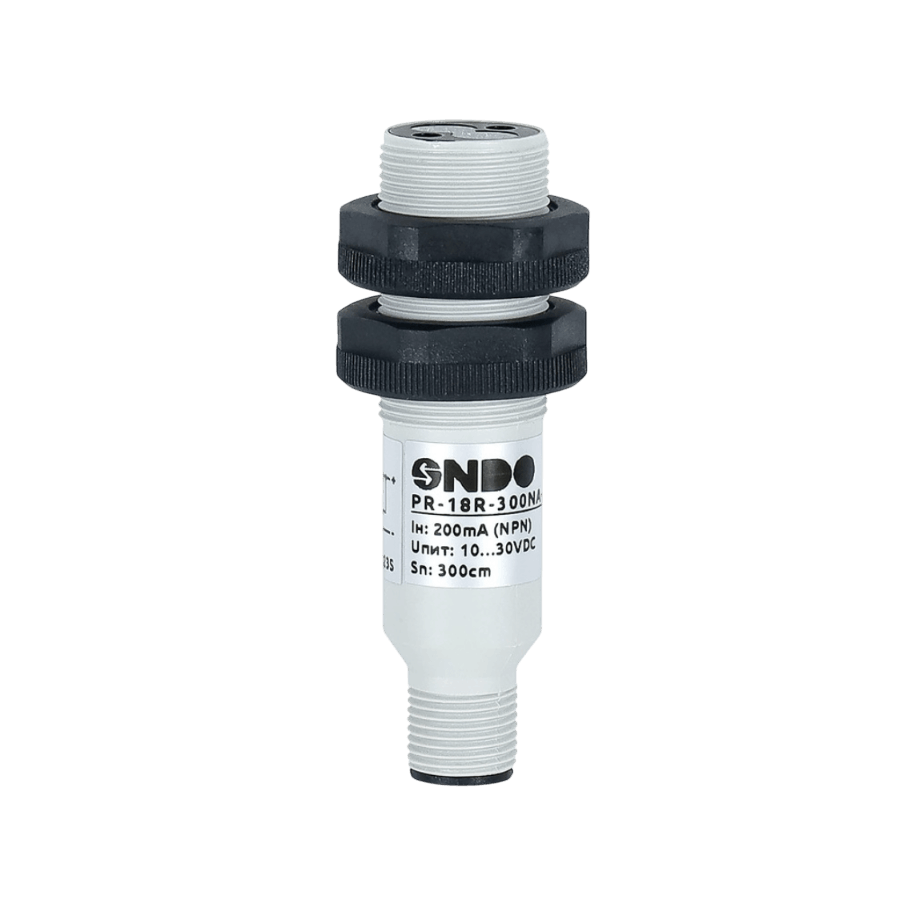

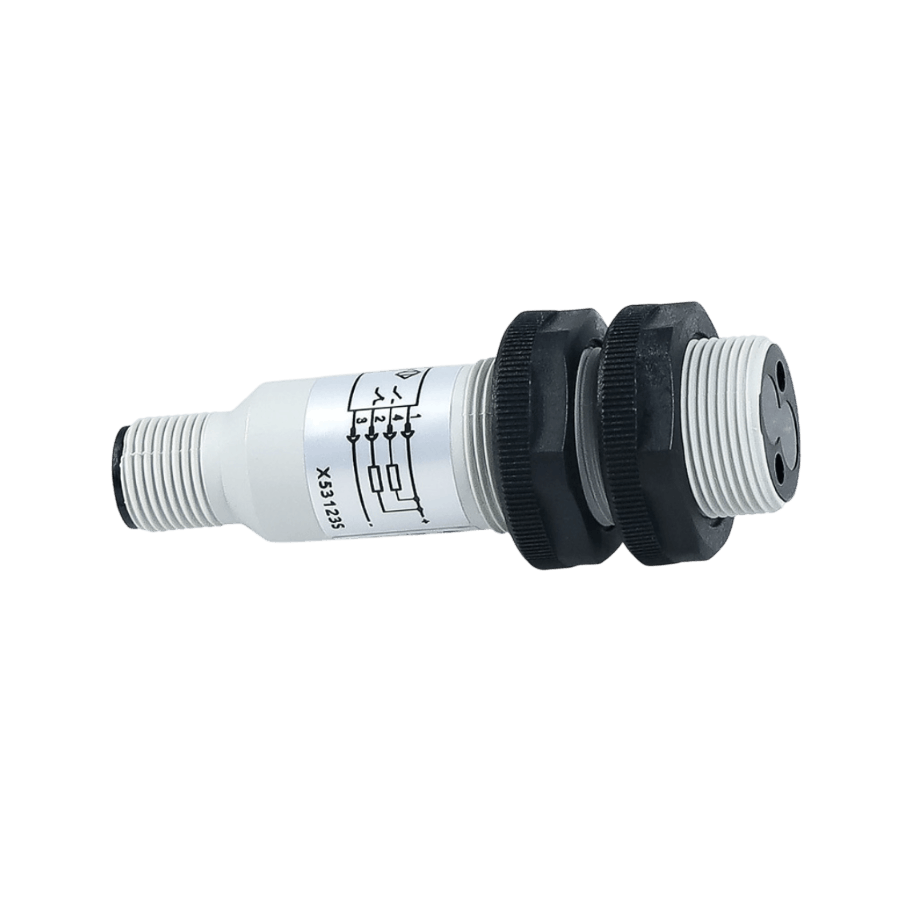

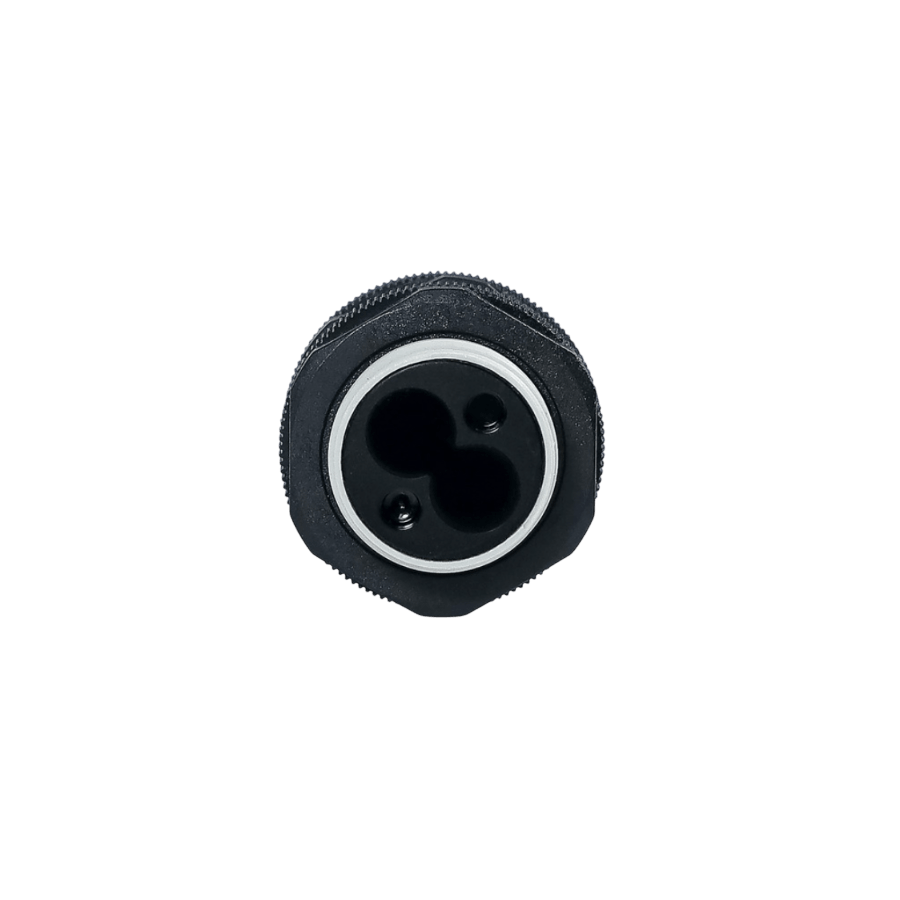

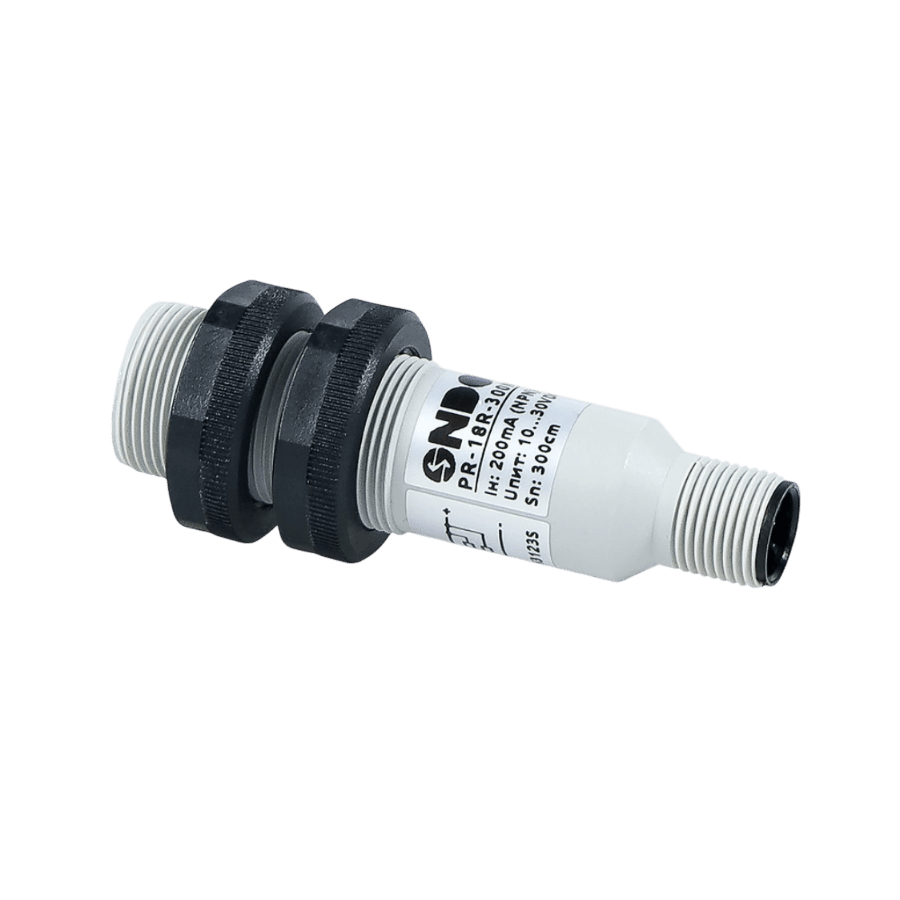

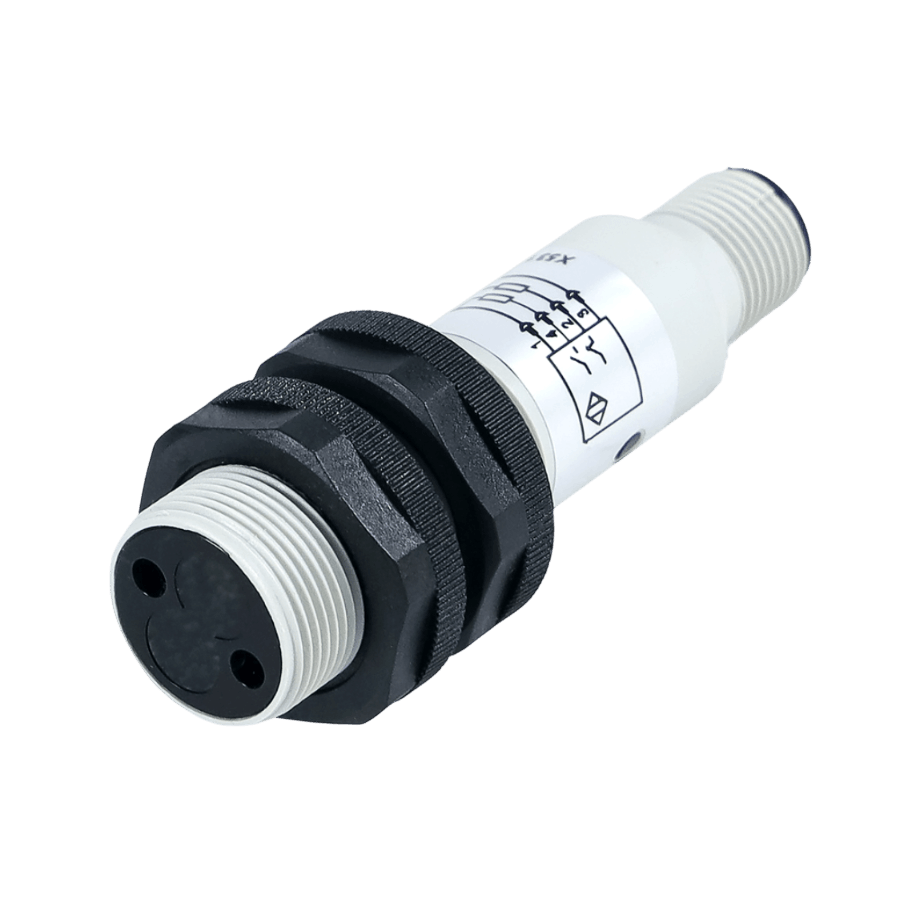

PR-18R-300NA-DC Бесконтактный оптический датчик

PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
PR-18R-300NA-DC Бесконтактный оптический датчик
Оборудование: Оптические датчики
Типоразмер корпуса: М18х1 Цилиндрический
Напряжение питания: 10...30 В
Тип датчика: Датчик принимает световой луч от отражателя
Тип выходного сигнала: NPN
Рабочее расстояние: 300 см
Логика выходного сигнала: НО+НЗ

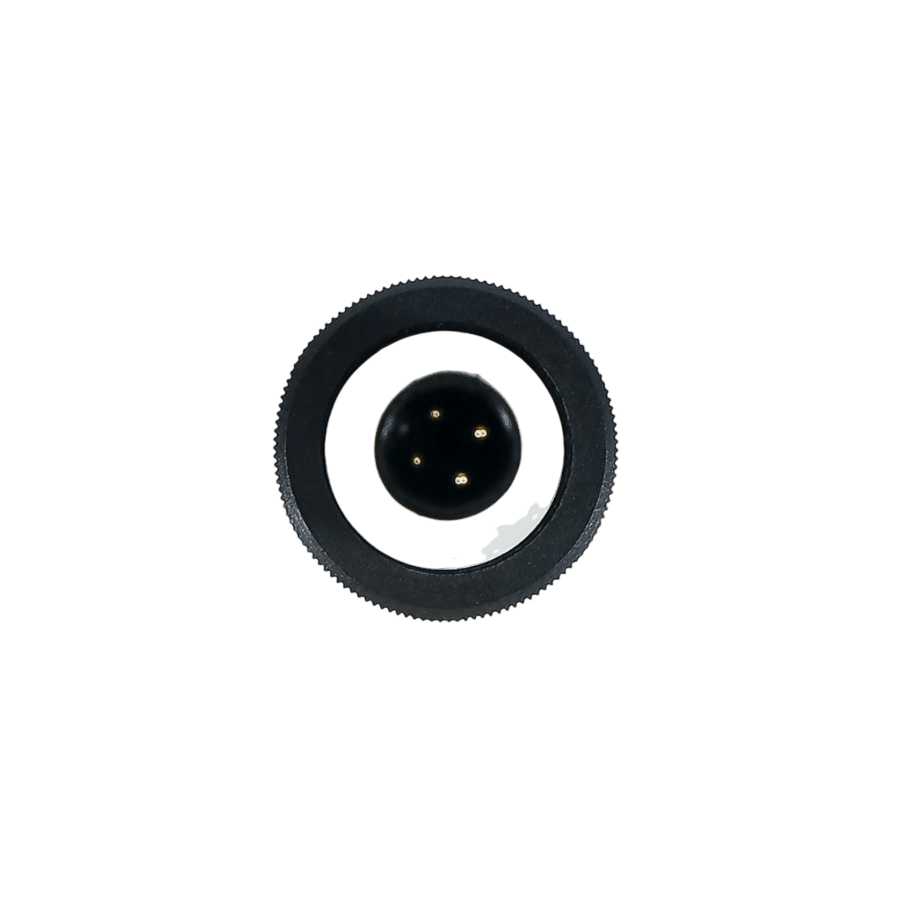

Подключение: Разъем М12
4 326 ₽
В наличии: много
-
шт
+
В корзину

Описание фотоэлектрических датчиков ONDO

Оптические датчики ONDO серии PR‑18

Назначение

  • Обнаружение объектов без механического контакта.
  • Чувствительный элемент: фотоэлектрический сенсор, реагирующий на отражение светового луча.

Конструкция и характеристики

  • Корпус: цилиндрический, с резьбой М18.
  • Выходы (в зависимости от модификации): транзисторный PNP или NPN, две группы контактов (НО+НЗ).
  • Максимальная дальность обнаружения: до 400 мм.

Примеры применения

  • Контроль наличия бутылок на линиях розлива.
  • Контроль провисания полотна на намоточном оборудовании.
  • Контроль обрыва ремней, лент, полотен.
Инфо

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия оптических датчиков ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного оптического датчика Структура бесконтактного оптического датчика

В качестве чувствительного элемента (ЧЭ) применяется фотодиод, реагирующий на наличие светового сигнала. Световой сигнал формируется излучателем (светодиодом), который, может располагаться в корпусе с приемником или отдельно.

Во время работы чувствительный элемент реагирует на наличие (или отсутствие) светового луча, выдаваемого излучателем. Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.

Внимание

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).

При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) - это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Технические характеристики оптических датчиков ONDO PR-18

Параметр Значение
Тип датчика R: прием луча от отражателя
D: прием отраженного от объекта луча
Рабочий диапазон (Sn) 40 или 300 см (зависит от модели)
Напряжение питания =10…30 В
Потребляемый ток не более 25 мА
Тип выходного сигнала PNP/NPN (транзисторный), тип сигнала НО/НЗ
Время отклика не более 8,2 мс
Максимальная нагрузка дискретного выхода не более 200 мА
Допустимая температура окружающей среды -15…+55 °С
Сопротивление изоляции ≥50 МОм (=500 В)
Максимальная нагрузка дискретного выхода не более 200 мА
Защита от внешних воздействий IP67
Сигнализация срабатывания светодиод на корпусе
Материал корпуса полибутилентерефталат
Способ подключения кабель или разъем М12 (4 пина)

Габаритные размеры оптических датчиков ONDO PR-18

Габаритные размеры ONDO PR-18 с разъемом, мм Габаритные размеры ONDO PR-18 с разъемом, мм
Габаритные размеры ONDO PR-18 с кабелем, мм Габаритные размеры ONDO PR-18 с кабелем, мм

Схемы соединения оптических датчиков ONDO PR-18

Схема соединения PR-18 NPN Схема соединения PR-18 NPN
Схема соединения PR-18 PNP Схема соединения PR-18 PNP
Цвет провода Номер контакта (разъем) Назначение контактов
Коричневый 1 +Uпит
Белый 2 НЗ-контакт
Синий 3 -Uпит
Черный 4 НО-контакт

Вопросы и ответы (FAQ)

1. Какой оптический датчик выбрать для обнаружения полупрозрачных объектов?

Для полупрозрачных объектов рекомендуется использовать датчики рефлекторного типа, т.е. датчики с отражением от отражателя.

Информация для заказа оптических датчиков ONDO PR-18

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт Датчик оптический PR-18 Паспорт
Декларация о соответствии ТР ТС 020 - Датчики приближения SM50, PS-20, PR18 Декларации о соответствии (ТС и ЕАЭС)
