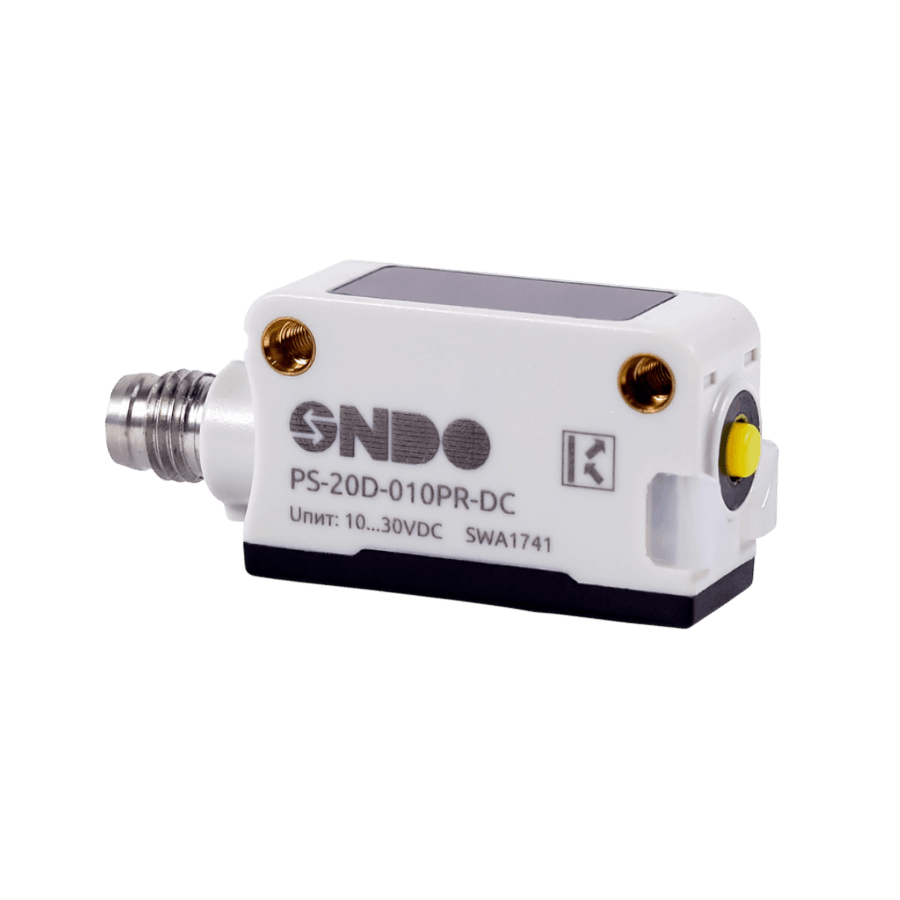

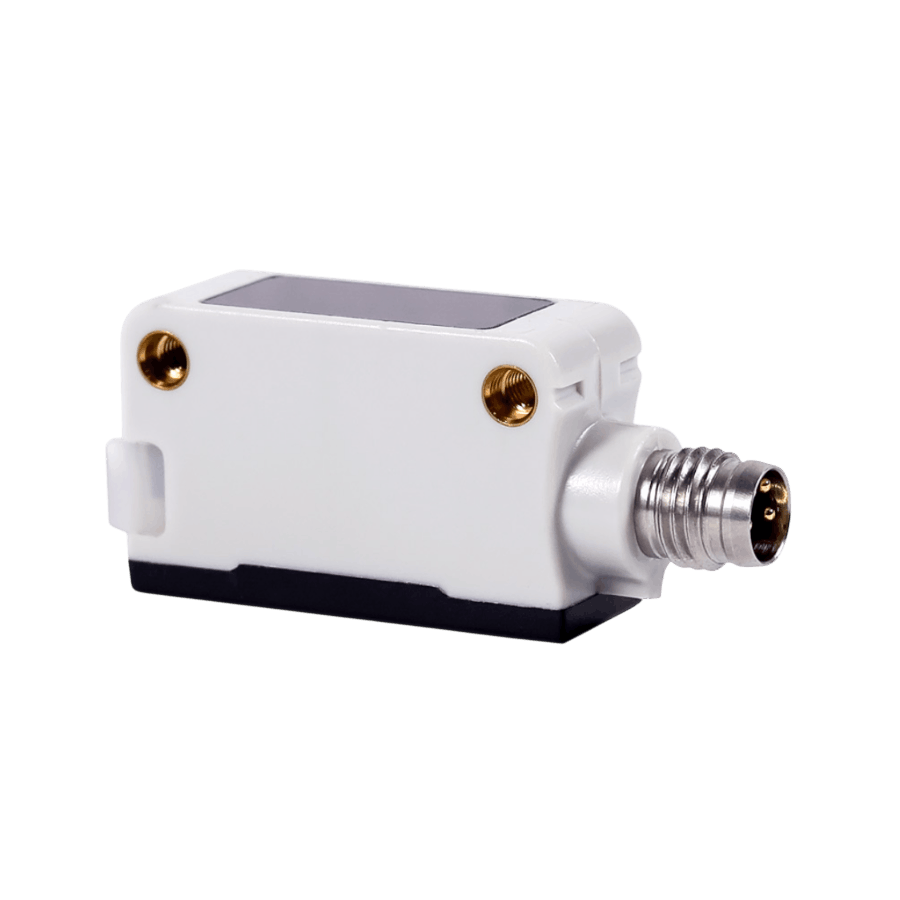

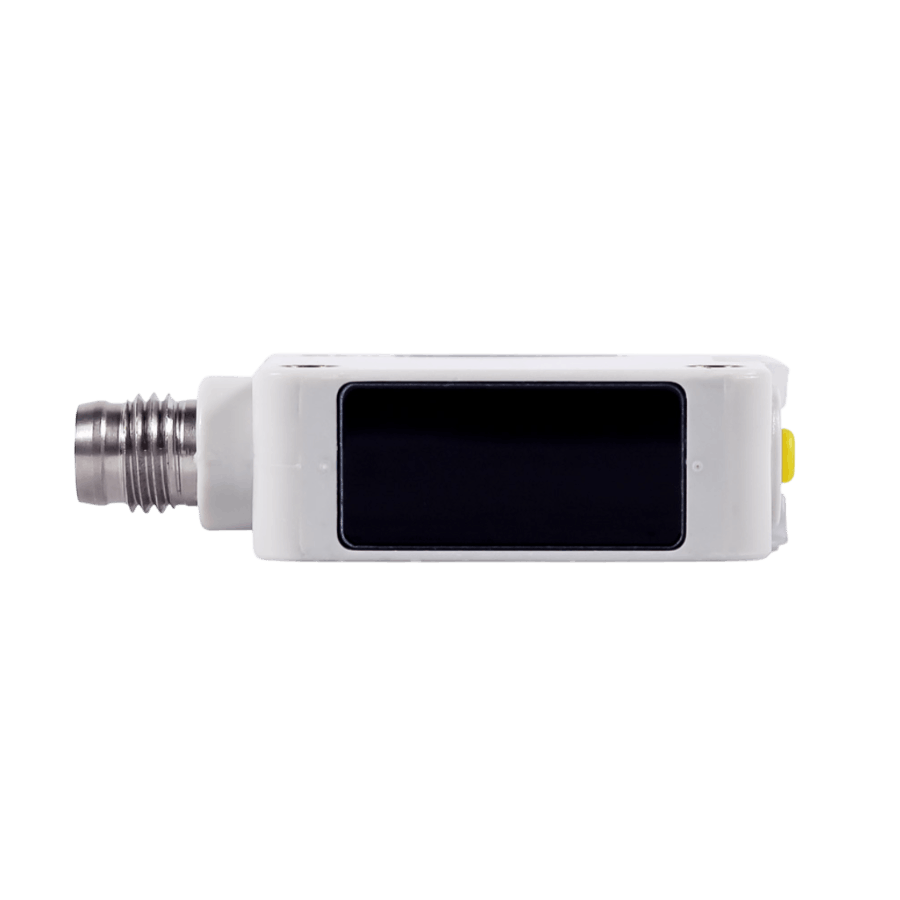

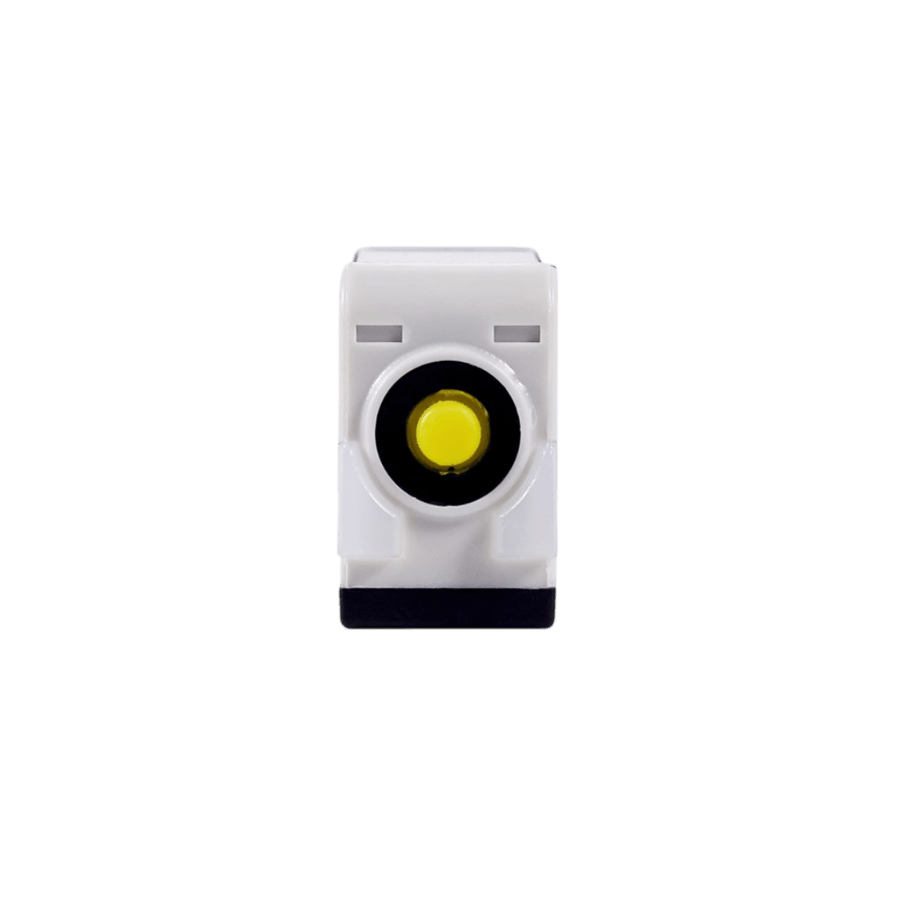

PS-20D-010PR-DC Бесконтактный оптический датчик

PS-20D-010PR-DC Бесконтактный оптический датчик
PS-20D-010PR-DC Бесконтактный оптический датчик
PS-20D-010PR-DC Бесконтактный оптический датчик
PS-20D-010PR-DC Бесконтактный оптический датчик
PS-20D-010PR-DC Бесконтактный оптический датчик
PS-20D-010PR-DC Бесконтактный оптический датчик
Оборудование: Оптические датчики
Типоразмер корпуса: 32,5х20 мм прямоугольный
Напряжение питания: 10...30 В
Тип датчика: Датчик принимает рассеянное отражение от объекта
Тип выходного сигнала: PNP
Рабочее расстояние: 10 см
Логика выходного сигнала: НО+НЗ

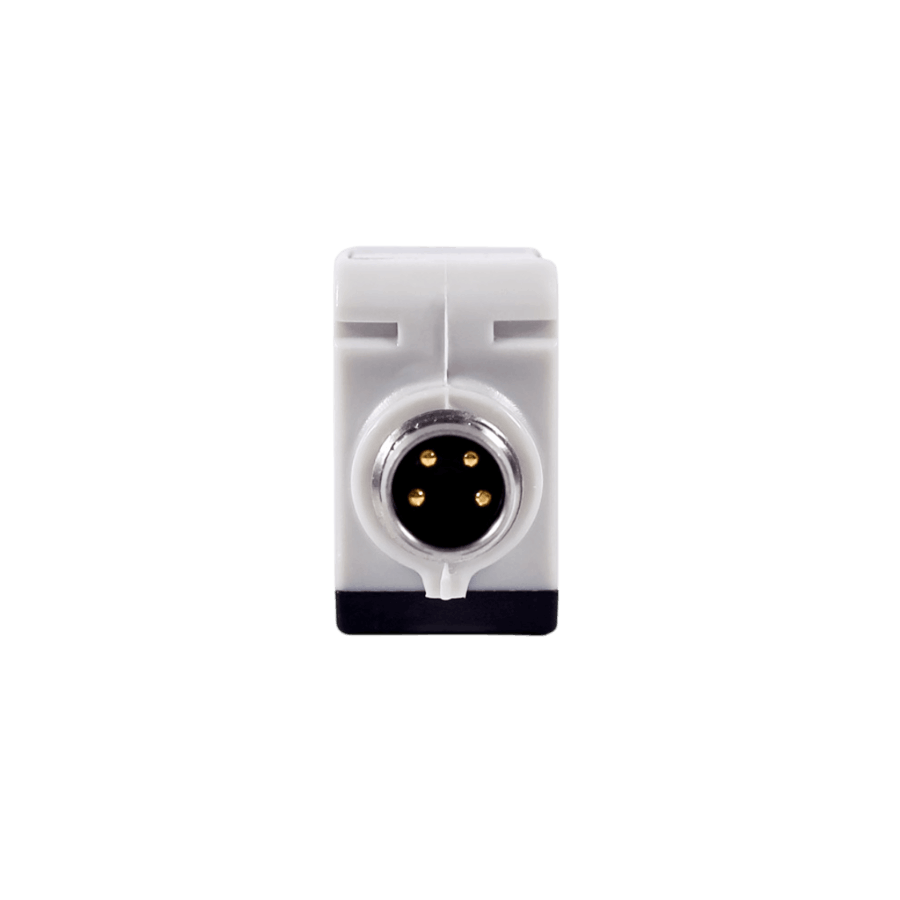

Подключение: Разъем М8
3 887 ₽
В наличии: много
-
шт
+
В корзину

Описание фотоэлектрических датчиков ONDO

Оптические датчики ONDO серии PS‑20

Назначение

  • Обнаружение объектов без механического контакта.
  • Чувствительный элемент: фотоэлектрический сенсор, реагирующий на отражение светового луча.

Конструкция и характеристики

  • Корпус: пластиковый, компактный.
  • Подключение: резьбовой разъём M08.
  • Выход (в зависимости от модификации): транзисторный PNP или NPN, переключаемый контакт (НО или НЗ).
  • Дальность обнаружения: от 10 см до 10 м.

Примеры применения

  • Обнаружение объектов в пакетах на линии фасовки.
  • Барьерные датчики для обеспечения безопасности.
  • Контроль наличия пробок и бутылок на линиях розлива.

Принцип действия оптических датчиков ONDO

Датчик представляет собой прямоугольный корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного оптического датчика Структура бесконтактного оптического датчика

В качестве чувствительного элемента (ЧЭ) применяется фотодиод, реагирующий на наличие светового сигнала. Световой сигнал формируется излучателем (светодиодом), который, может располагаться в корпусе с приемником или отдельно.

Во время работы чувствительный элемент реагирует на наличие (или отсутствие) светового луча, выдаваемого излучателем. Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода или разъема.

Внимание

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).

При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) - это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Технические характеристики бесконтактных оптических датчиков ONDO PS-20

Параметр Значение
Тип датчика T: прием прямого луча
D: прием отраженного от объекта луча
R: прием луча от отражателя
Рабочий диапазон (Sn) 0,1…20 м (зависит от модели)
Напряжение питания =10…30 В
Потребляемый ток не более 25 мА (PS-20D*, PS-20R*)
не более 20 мА (PS-20T*)
Тип выходного сигнала PNP/NPN (транзисторный выход), тип сигнала НО/НЗ
Время отклика не более 1 мс
Максимальная нагрузка дискретного выхода не более 200 мА
Допустимая температура окружающей среды -25…+55 °С
Допустимая температура хранения -25…+70 °С
Допустимая влажность воздуха окружающей среды 35…85 %
Встроенная защита от короткого замыкания, от перегрузки, от обратной полярности
Сопротивление изоляции ≥50 МОм (=500 В)
Защита от внешних воздействий IP67
Сигнализация срабатывания светодиод на корпусе
Материал корпуса пластик ABS
Способ подключения кабель или разъем M8

Габаритные размеры бесконтактных оптических датчиков ONDO PS-20

Габаритные размеры ONDO PS-20, мм Габаритные размеры ONDO PS-20, мм

Схемы соединения бесконтактных оптических датчиков ONDO PS-20

Схема соединения PS-20 NPN Схема соединения PS-20 NPN
Схема соединения PS-20 PNP Схема соединения PS-20 PNP
Цвет провода Номер контакта (разъем) Назначение контактов
Коричневый 1 +Uпит
Синий 3 -Uпит
Черный 4 НО-контакт

Вопросы и ответы (FAQ)

1. Какой оптический датчик выбрать для обнаружения полупрозрачных объектов?

Для полупрозрачных объектов рекомендуется использовать датчики рефлекторного типа, т.е. датчики с отражением от отражателя.

Информация для заказа бесконтактных оптических датчиков ONDO PS-20

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт Датчик оптический PS Паспорт
Декларация о соответствии ТР ТС 020 - Датчики приближения SM50, PS-20, PR18 Декларации о соответствии (ТС и ЕАЭС)
