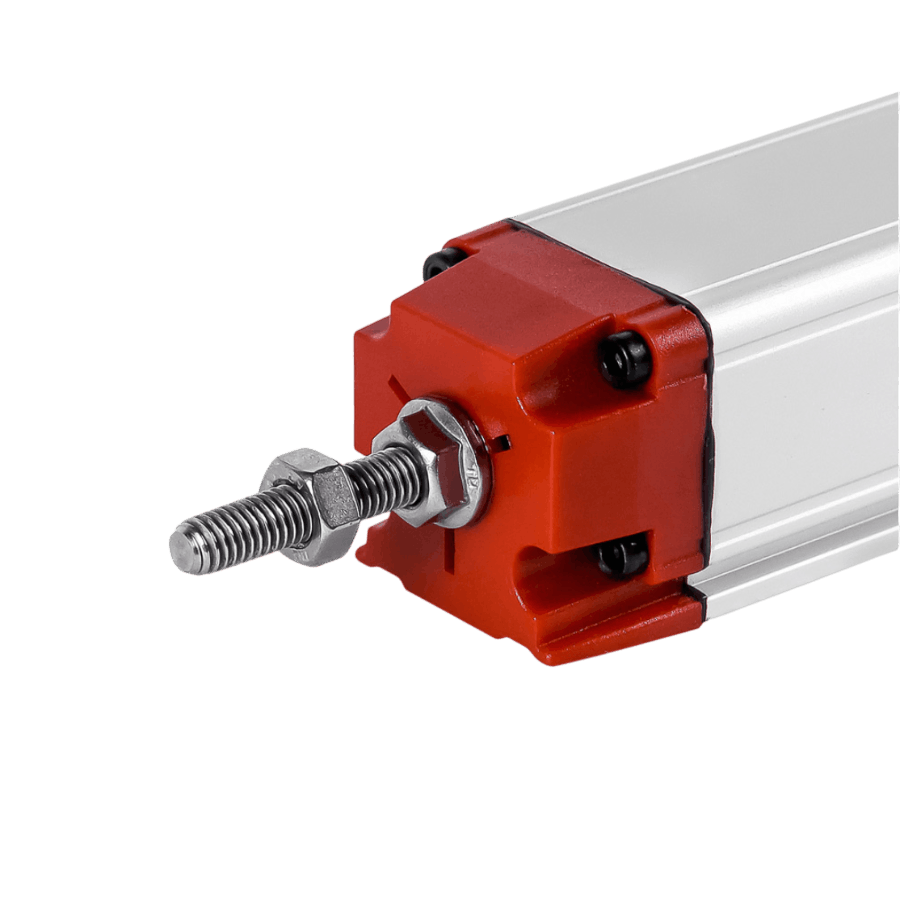

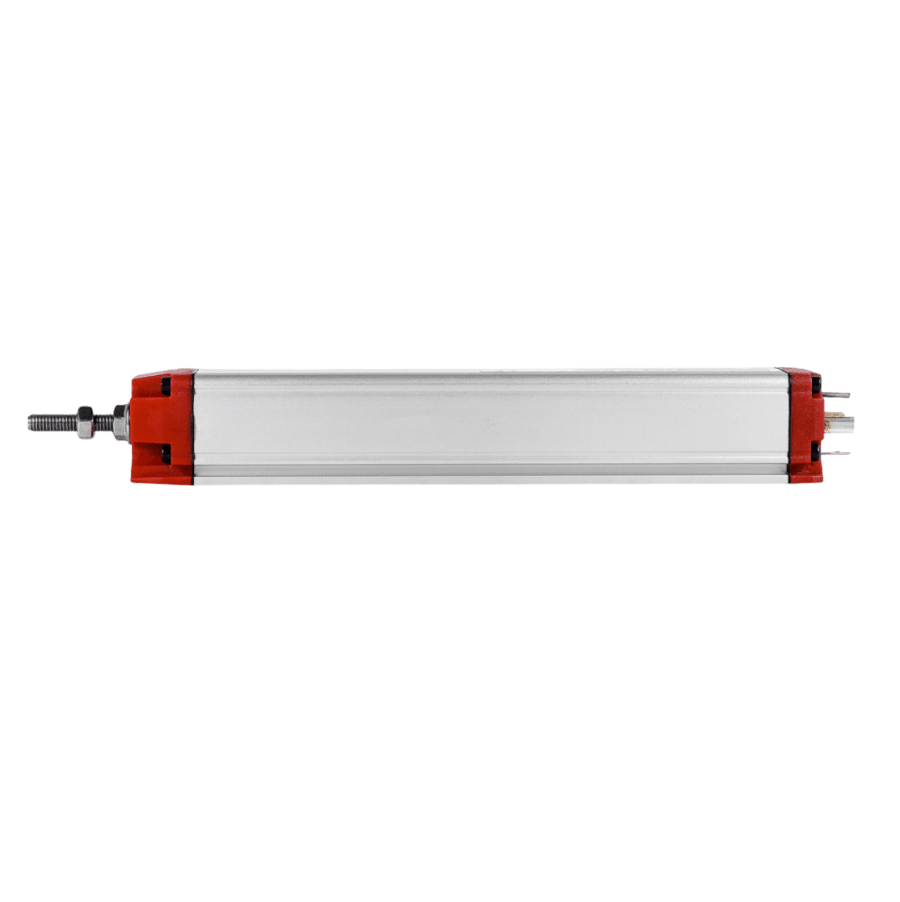

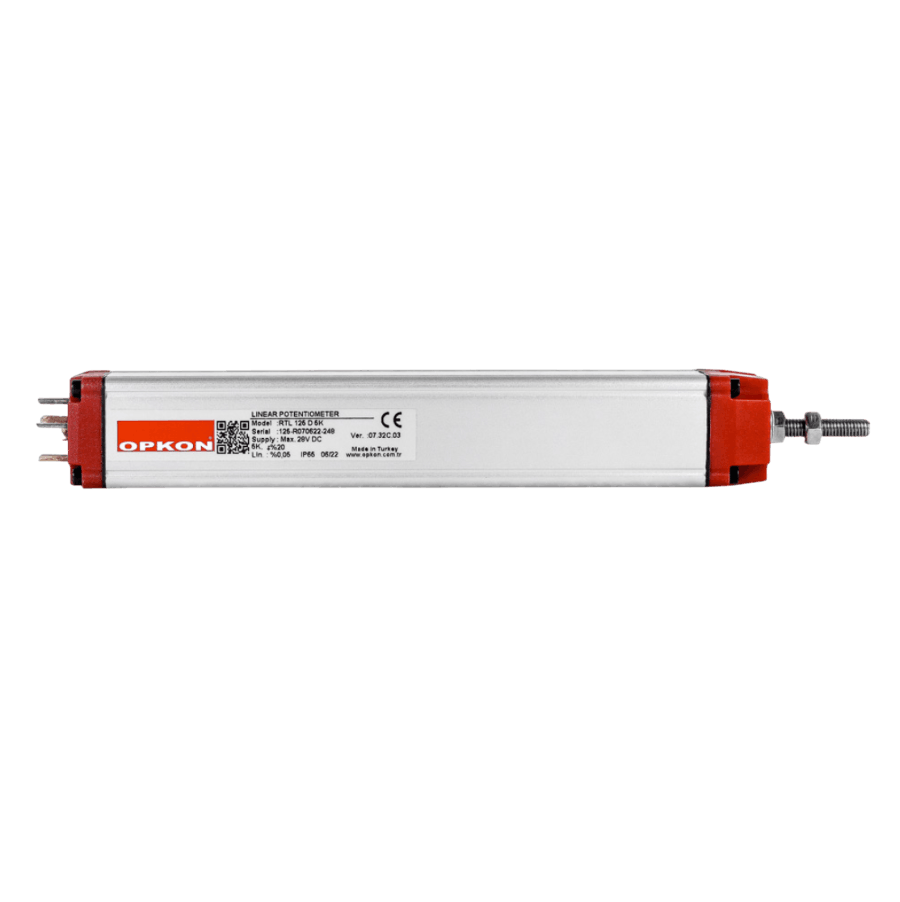

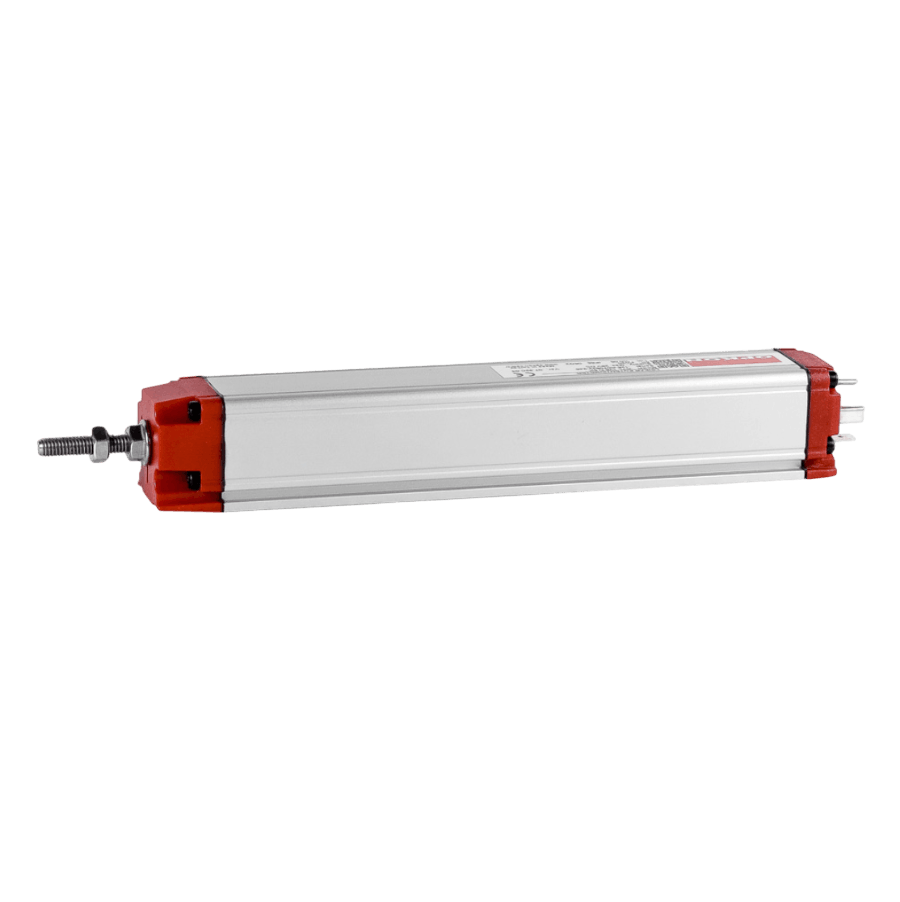

RTL 125 B 5K CH1 Линейный потенциометр, стандартное исполнение

Описание линейных потенциометров OPKON серии RTL

Датчики перемещения OPKON серии RTL

• Корпус из анодированного алюминия.
• Предназначены для термопластавтоматов и инжекционно‑литьевых аппаратов.

Конструкция

• Профилированный корпус.
• Наконечник для компенсации несоосности - в комплекте.
• Съёмный разъём для подключения.

Выходные сигналы (на выбор)

• 2 кОм, 5 кОм, 10 кОм;
• 0…20 мА, 4…20 мА;
• 0…10 В.

Принцип работы линейного потенциометра OPKON RTL

Резистивные датчики положения OPKON серии RTL работают как регулируемые делители напряжения: два последовательно соединенных плеча, на которых происходит падение напряжения.

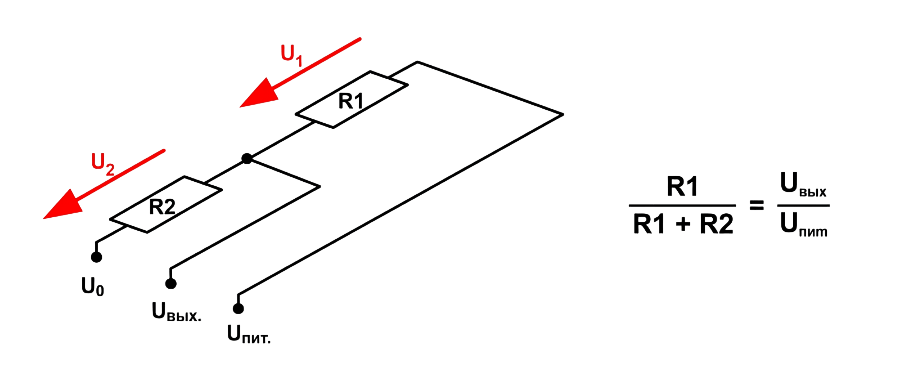

Согласно первому правилу Кирхгофа падение напряжения на верхнем и нижнем плече будут пропорциональны сопротивлениям R1 и R2:

Таким образом потенциал (напряжение), измеренный в средней точке (Uвых) позволяет судить о соотношении сопротивлений:

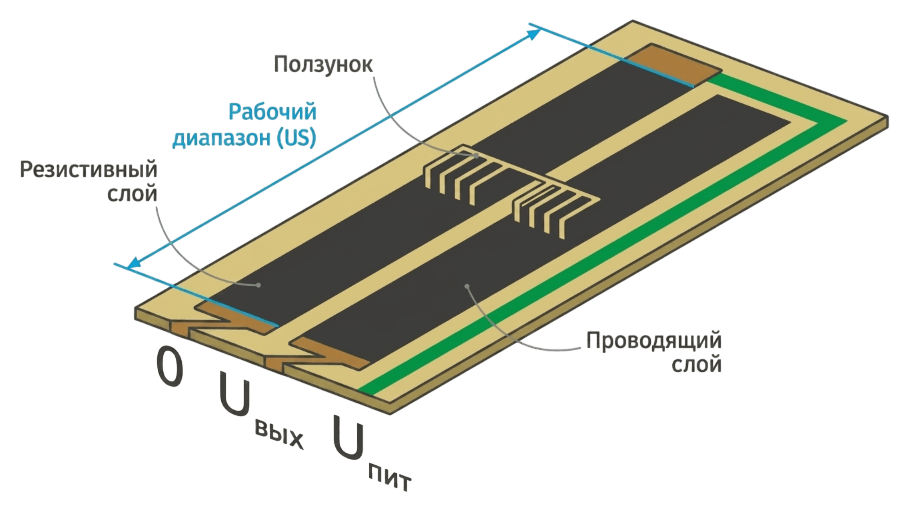

В линейном потенциометре роль сопротивлений R1 и R2 выполняет специальный резистивный слой, который нанесен на плату. Измерение потенциала производится с помощью специального ползунка, передающего сигнал на проводящий слой. По величине измеренного напряжения можно определить положение ползунка.

Потенциометры OPKON обладают устойчивостью к механическому воздействию и благодаря профилированному ползунку имеют высокий ресурс узла трения: «ползунок - резистивный слой».

Подключение ползунка потенциометра к объекту осуществляется с помощью штока установленного в корпусе датчика. Для обеспечения плавности хода штока внутри корпуса предусмотрена система линейных направляющих из материала полиоксиметилена.

Корпус датчика имеет профилированные пазы на корпусе для монтажа с помощью скоб.

Электрическое подключение осуществляется с помощью разъемного соединения. К заказу доступны модификации с резистивным выходом и модификации со встроенным нормирующим преобразователем (сигнал 4…20 мА и 0…10 В).

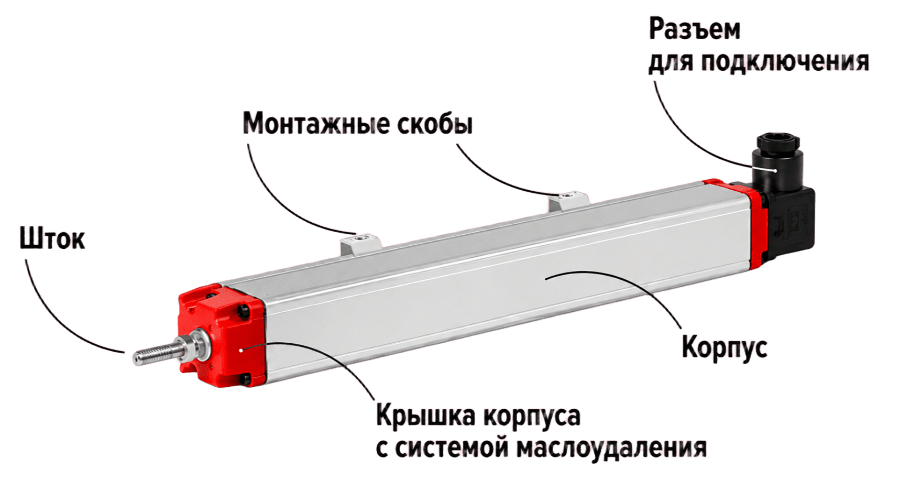

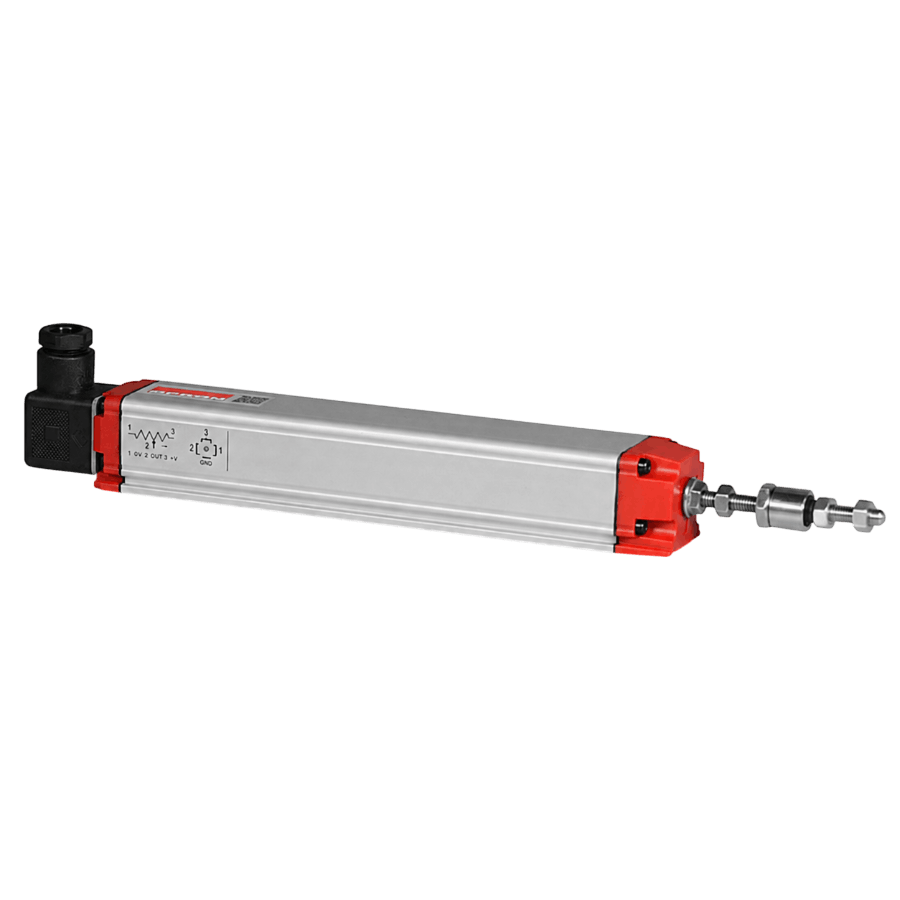

Внешний вид и составляющие датчика OPKON RTL

Примеры использования линейных потенциометров OPKON RTL

Производство пластмассовых ведер на термопластавтомате

Производство пластмассовых ведер на термопластавтомате

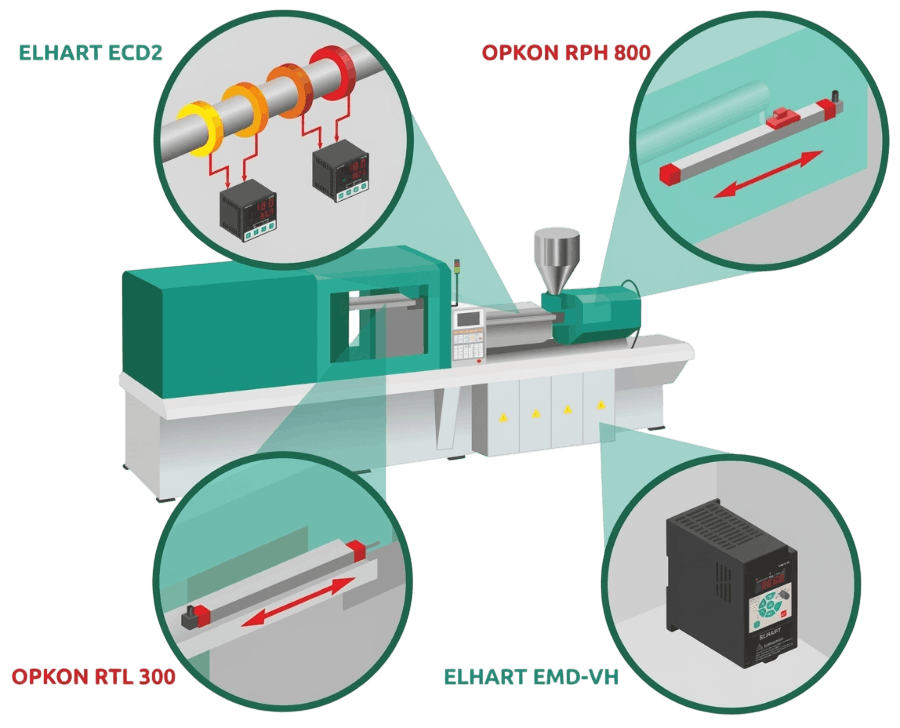

В конструкции термопластавтоматов могут применяться линейные потенциометры OPKON RTL 300 D 5K. Они устанавливаются на трех узлах:

• Контроль положения запирающего гидроцилиндра
• Контроль смыкания пресс-форм
• Контроль положения выталкивателя

Также в работе ТПА могут применяться датчики серии RPH. Благодаря бесштоковой конструкции они подходят для контроля положения экструдера и контроля движения шнека при впрыске. Регулятор ELHART ECD2 может применяться для контроля температуры расплава, а преобразователи частоты EMD-VH для управления насосом.

Обработка мраморных плит на калибровально-шлифовальном станке

Обработка мраморных плит на калибровально-шлифовальном станке

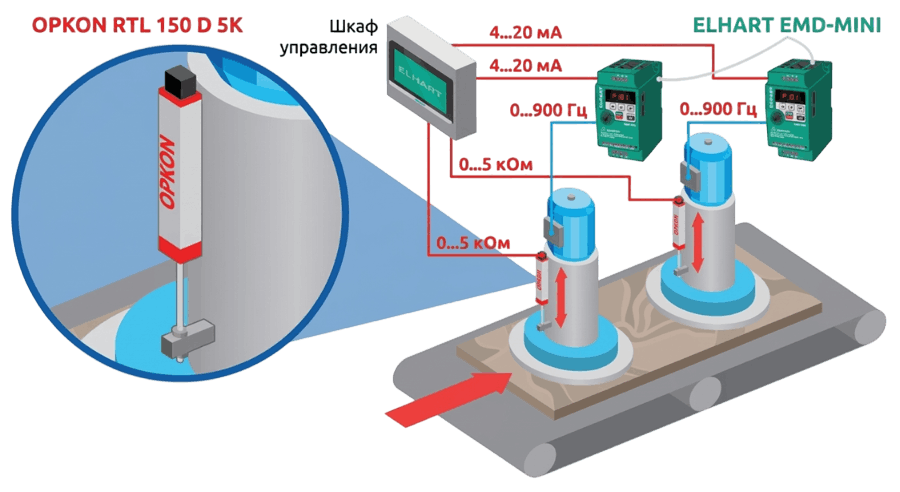

При калибровке мраморных плит датчики OPKON RTL 150 D 5K контролируют положение (высоту) инструмента. Сигналы с датчиков поступают в систему управления и используются для контроля размера обрабатываемой заготовки. Преобразователи EMD-MINI имеют возможность работы с высокоскоростными шпинделями на частоте до 1000 Гц.

Регулировка расхода в трубопроводе

Регулировка расхода в трубопроводе

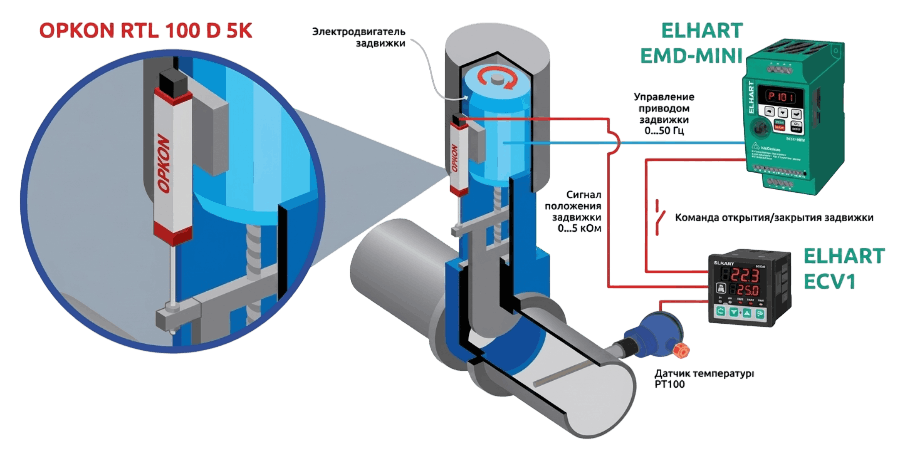

Датчик OPKON RTL 100 D 5K используется для повышения качества регулирования запорной арматуры. Потенциометр может устанавливаться на шиберную задвижку и передавать сигнал регулятору ELHART ECV1. Применение датчика положения позволяет снизить колебания давления при управлении задвижкой, диагностировать износ и неисправности на начальных этапах. Задвижка приводятся в действие с помощью привода, управляемого преобразователем частоты EMD-MINI.

Технические характеристики линейного потенциометра OPKON RTL

Зависимость номинального сопротивления от рабочего диапазона

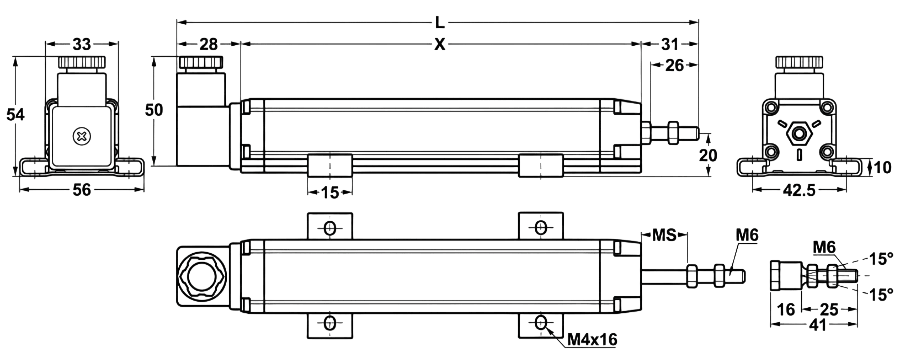

Габаритные размеры линейного потенциометра OPKON RTL

RTL: L=US+139, X=US+80
ERTL: L=US+189, X=US+130

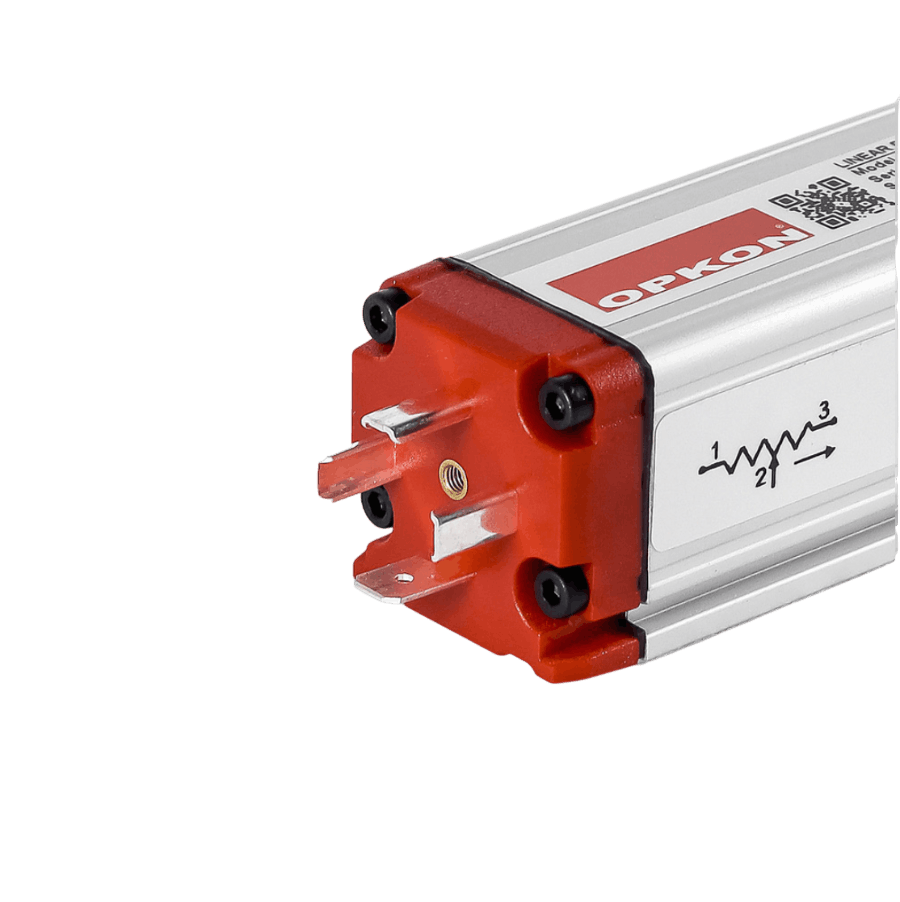

Схемы подключения линейных потенциометров OPKON RTL

Линейный потенциометр RTL

Контакт Обозначение Описание 3 V+ Питание, 28 В 1 V- Питание, 0 В 2 OUT Выходной сигнал 4 GND Заземление

Линейный потенциометр ERTL c выходным сигналом 0…10 В

Контакт Обозначение Описание 3 V+ Питание, 15…30 В 1 V- Питание, 0 В 2 Vout Выходной сигнал 4 GND Заземление

Линейный потенциометр ERTL c выходным сигналом 0(4)…20 мА

Контакт Обозначение Описание 3 V+ Питание, 15…30 В 1 V- Питание, 0 В 2 Iout Выходной сигнал 4 GND Заземление

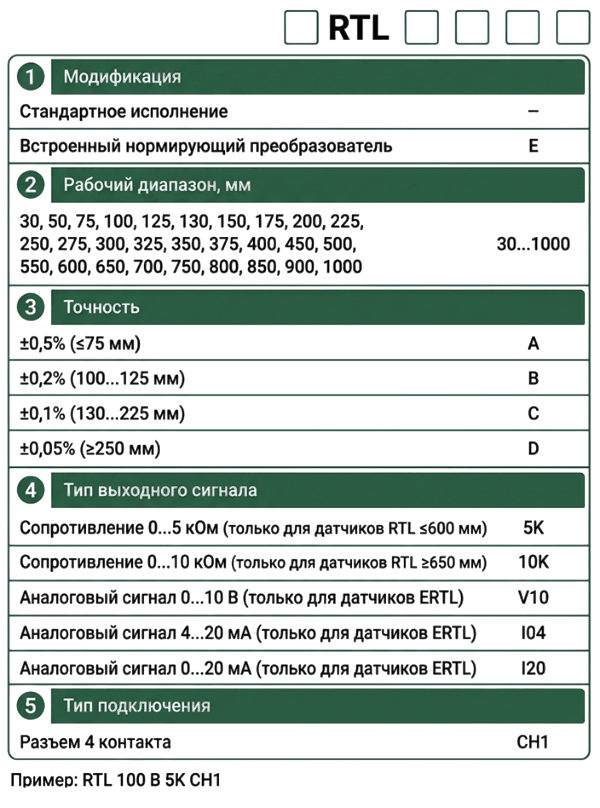

Информация для заказа линейного потенциометра OPKON RTL
