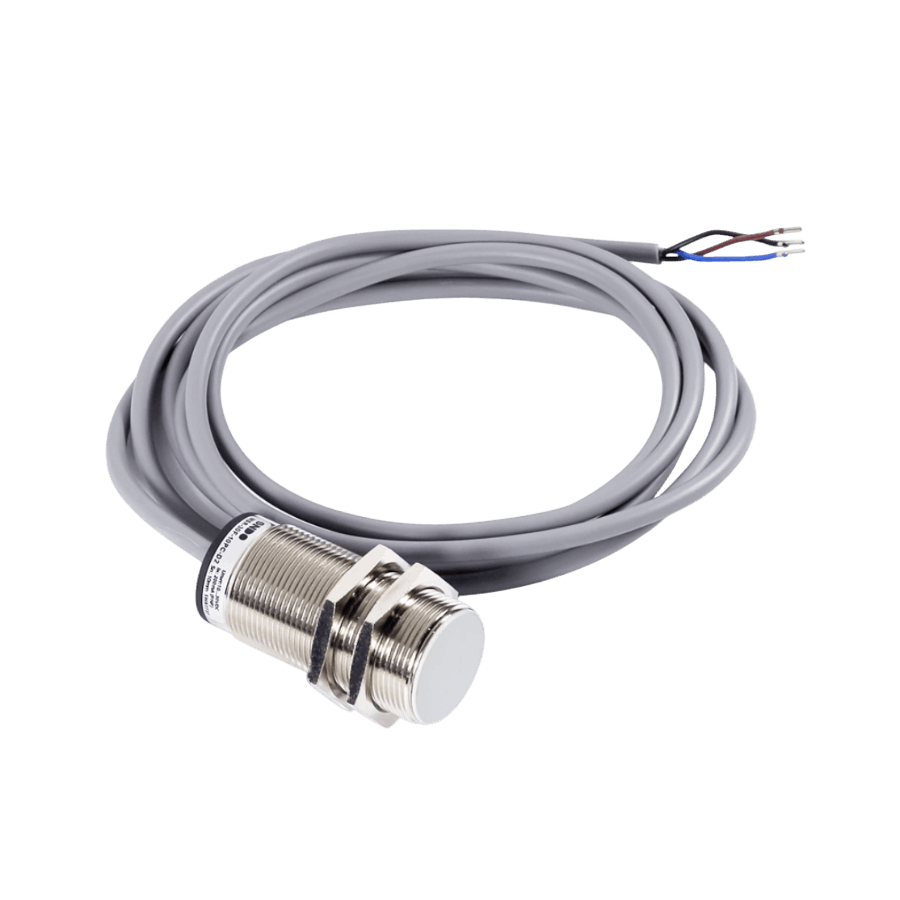

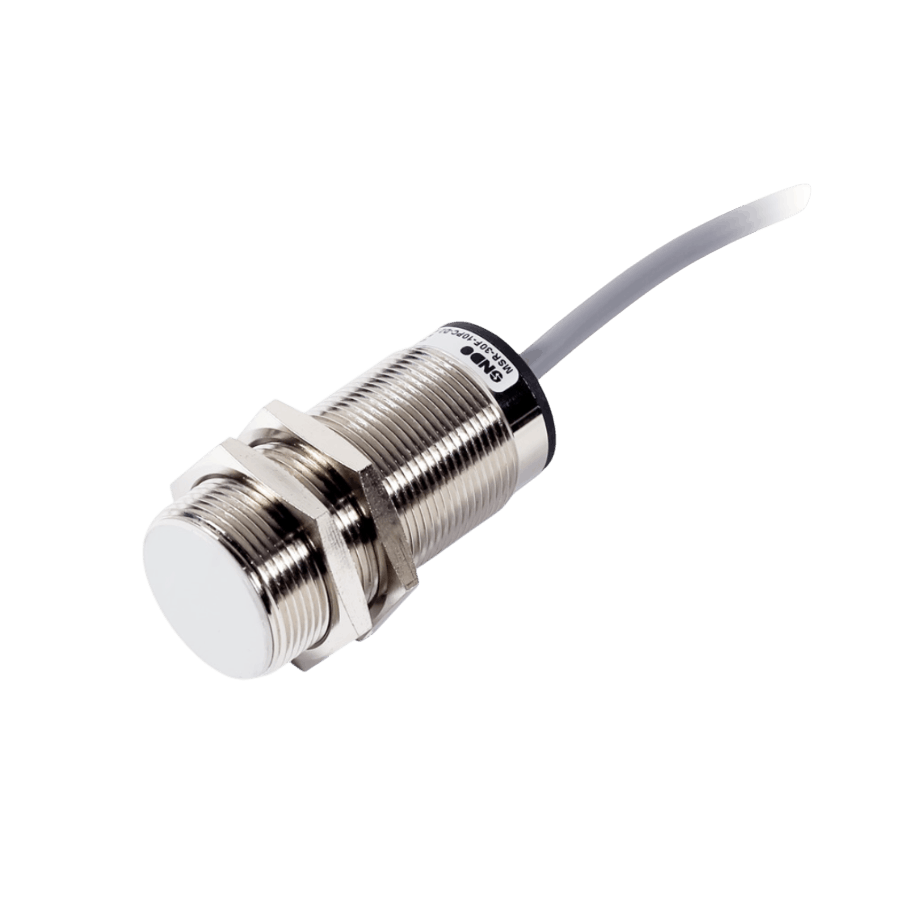

MSR-30F-10PC-D2 Бесконтактный датчик скорости

Описание бесконтактных индуктивных датчиков скорости ONDO

Бесконтактные датчики скорости ONDO серии MSR

Назначение

• Контроль скорости вращения или движения конвейеров, транспортеров, барабанов и других вращающихся устройств.

Принцип действия

• Вращающийся объект воздействует на чувствительный элемент датчика напрямую или через соединённый с ним металлический элемент.

Настройка и выходной сигнал

• Потенциометр на корпусе - для установки порогового значения контролируемой частоты.
• Дискретный выход переключается при достижении заданной частоты (сигнализация).

Для установки бесконтактных датчиков в цилиндрическом корпусе рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.

Принцип действия датчиков скорости ONDO

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.

Структура бесконтактного индуктивного датчика

В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.

При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие объекта в рабочей зоне.

Для сигнализации о приближении объекта используется дискретный сигнал.

В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) - это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.). При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) - это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.

Зависимость гарантированного рабочего диапазона (S_a) индуктивных датчиков от внешних факторов

1. Материал объекта воздействия - при работе с объектами из различных металлов и сплавов S_a может уменьшиться.

2. Размер объекта воздействия - если объект воздействия имеет размеры меньше стандартного, то S_a так же может измениться.

Зависимость номинального рабочего диапазона от размера объекта воздействия

Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение S_n. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*S_n мм.

В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.

Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.

Технические характеристики датчиков скорости ONDO MSR

Габаритные размеры индуктивных датчиков ONDO серии MSR

Габаритные размеры датчиков скорости ONDO MSR, мм

Схемы соединения индуктивных датчиков ONDO MSR

Схема соединения MSR NPN

Схема соединения MSR PNP

Вопросы и ответы (FAQ)

1. Что такое утапливаемое и неутаплеваемое исполнение индуктивного датчика?

Утапливаемое исполнение - это исполнение датчика позволяющее монтировать его в металл заподлицо с поверхностью. У датчика утапливаемого исполнения чувствительный элемент экранирован металлическим корпусом, благодаря чему диаграмма направленности магнитного поля принимает следующий вид:

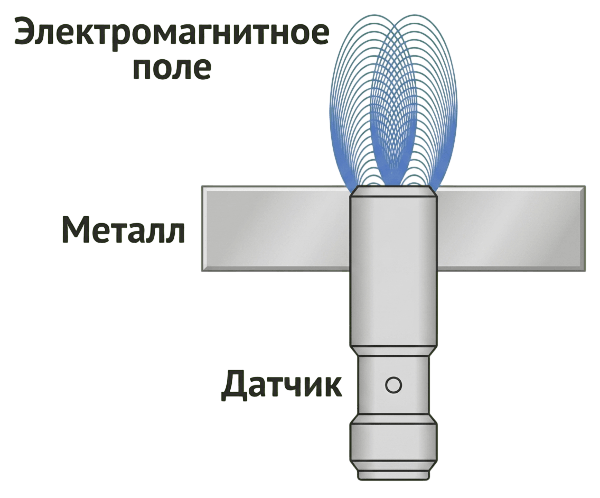

Распределение магнитного поля датчика утапливаемого исполнения

Датчик утапливаемого исполнения реагирует в на объекты только с торца чувствительного элемента.

Неутапливаемое исполнение - это исполнение требующее установки датчика в металлическую поверхность таким образом, чтобы чувствительный элемент выступал за пределы металла минимум на 1,5*S_n. Это связанно с тем, что диаграмма направленности электромагнитного поля чувствительного элемента имеет следующий вид:

Распределение магнитного поля датчика неутапливаемого исполнения

Датчик неутапливаемого исполнения реагирует на объекты не только с торца, но и с боку.

2. Допускается ли последовательное/параллельное подключение нескольких бесконтактных датчиков?

Да.

Индуктивные датчики ONDO можно соединять как последовательно (логическая схема «И»), так и параллельно (логическая схема «ИЛИ»).

3. Как подключить несколько бесконтактных датчиков по логической схеме «И»?

• Суммарный ток потребления каждого датчика и нагрузки не должен превышать максимальный рабочий ток любого из датчиков в цепи.
• Требуется учесть напряжение источника питания и падение напряжения на каждом из датчиков - для датчиков «ONDO» с питанием постоянным током и дискретным выходом PNP/NPN падение напряжение на одном датчике составляет не более 2,5 В.
• Все датчики в схеме должны быть с одной функцией выхода - только НО или только НЗ.
• Все датчики в схеме должны быть одного типа проводимости - только PNP или только NPN.

Последовательное подключение датчиков - схема логического «И»

При использовании двух датчиков с разным типом проводимости допускается подключение по схеме комбинированного логического «И».

Последовательное подключение датчиков - схема комбинированного логического «И»

4. Как подключить несколько бесконтактных датчиков по логической схеме «ИЛИ»?

• Необходимо учитывать количество подключаемых датчиков, так как каждый датчик имеет некоторый ток утечки в выключенном состоянии. Величина суммарного тока утечки должна быть меньше тока включения нагрузки.
• При параллельном объединении выходов рекомендуется использовать диоды для исключения влияния выходов датчиков друг на друга.
• Все датчики в схеме должны быть с одной функцией выхода - только НО или только НЗ.
• Все датчики в схеме должны быть одного типа проводимости - только PNP или только NPN.

Параллельное подключение датчиков - схема логического «ИЛИ»

Важно! Параллельное подключение датчиков нельзя использовать с целью увеличения максимально допустимого тока нагрузки - даже при одновременном обнаружении объекта несколькими датчиками выходные ключи никогда не сработают в один момент времени. Это может привести к выходу из строя одного или сразу нескольких датчиков.

5. В чем различия выходов PNP и NPN у бесконтактного датчика?

• Выход PNP используется с нагрузкой, где общим проводом для датчика и нагрузки является «минус» источника питания.
• Выход NPN используется с нагрузкой где общим проводом для датчика и нагрузки является «плюс» источника питания.

Другими словами выходным сигналом у датчика с PNP- выходом является «плюс» источника питания а у датчика с NPN-выходом - «минус».

Подключение датчиков с выходом PNP и NPN

Информация для заказа индуктивных датчиков скорости ONDO MSR

Документация и ПО
