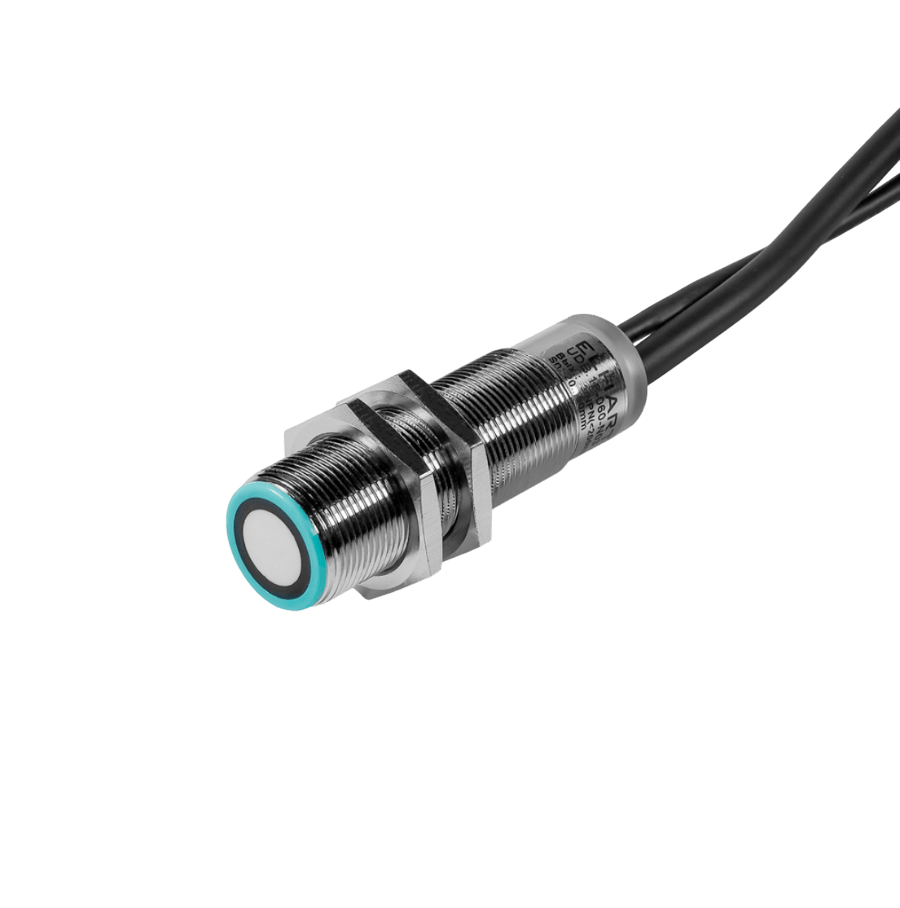

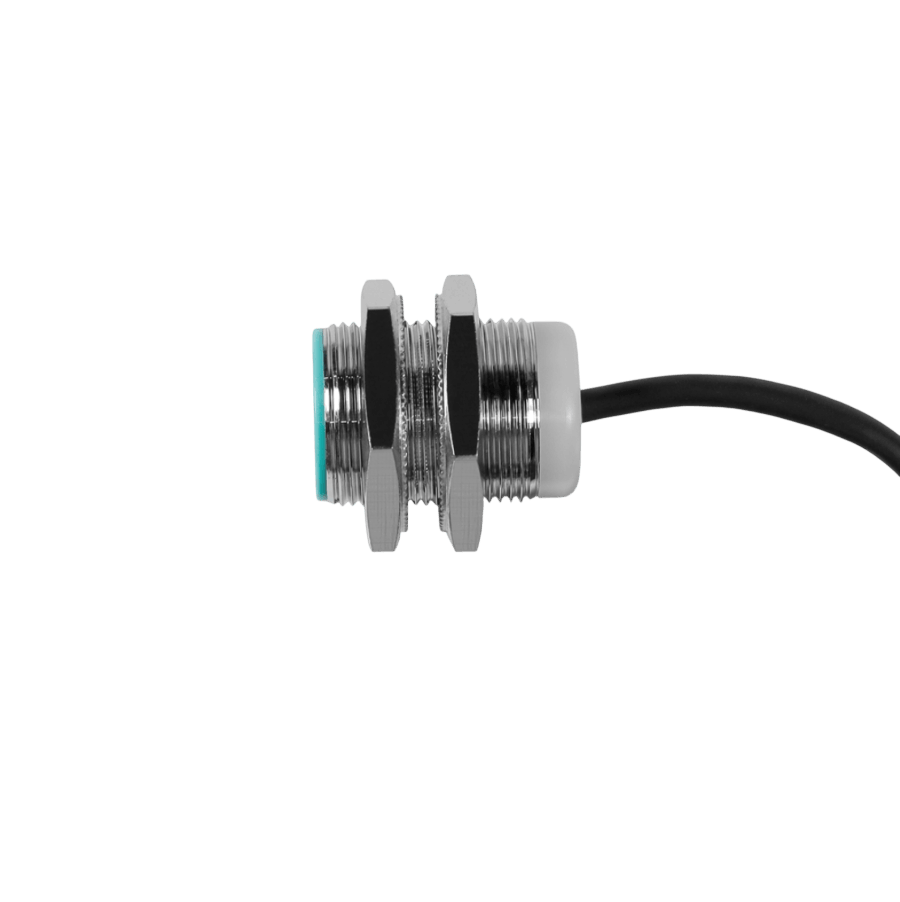

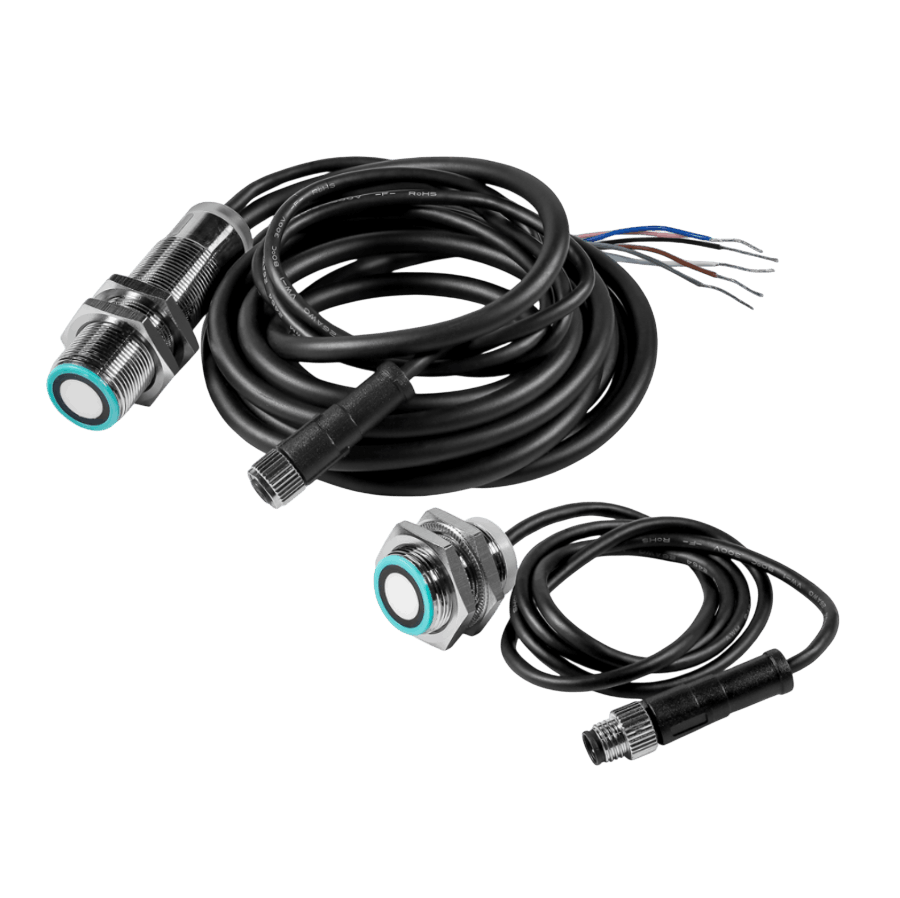

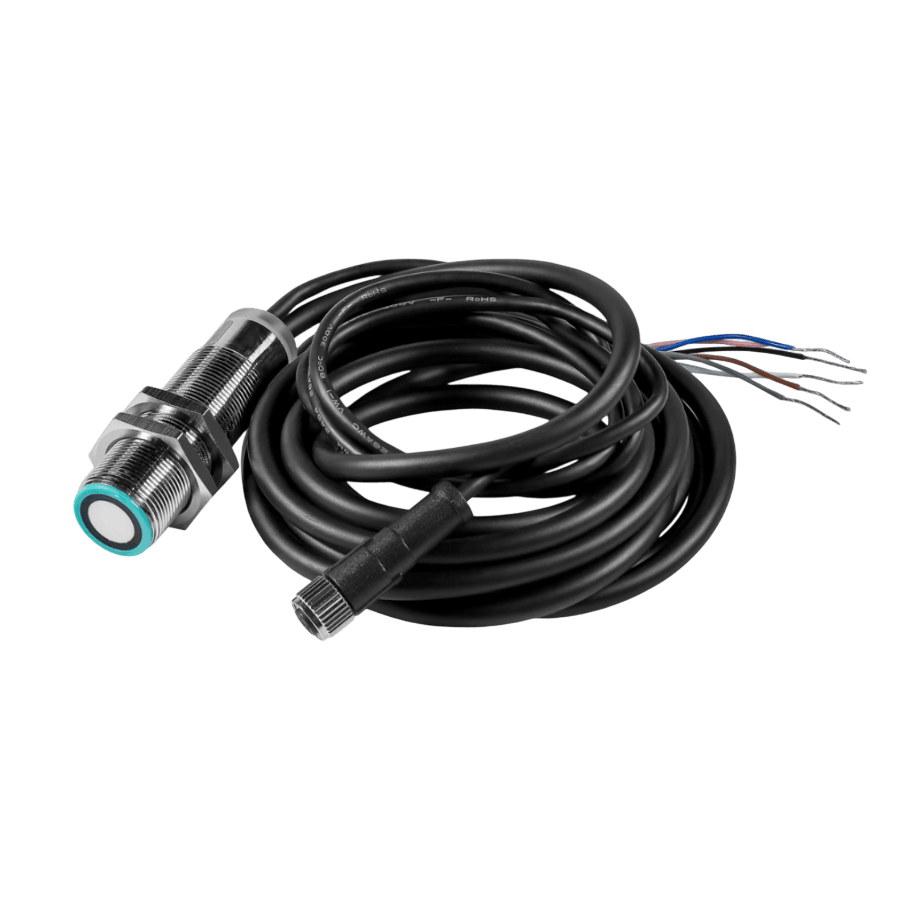

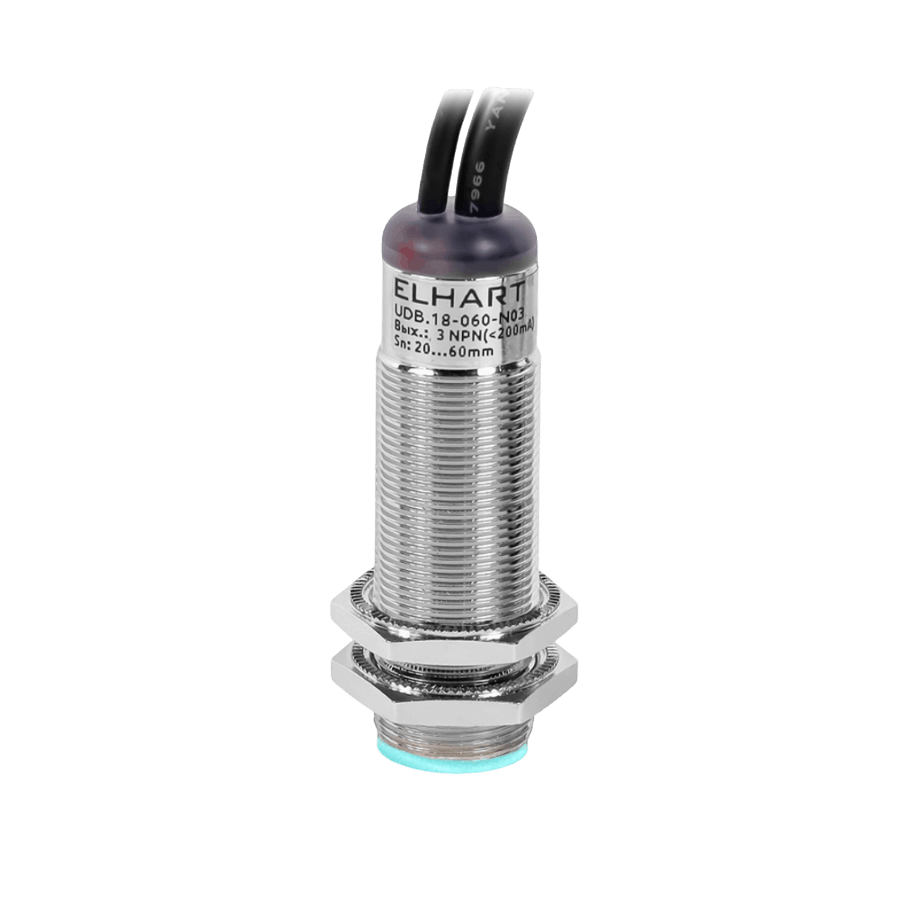

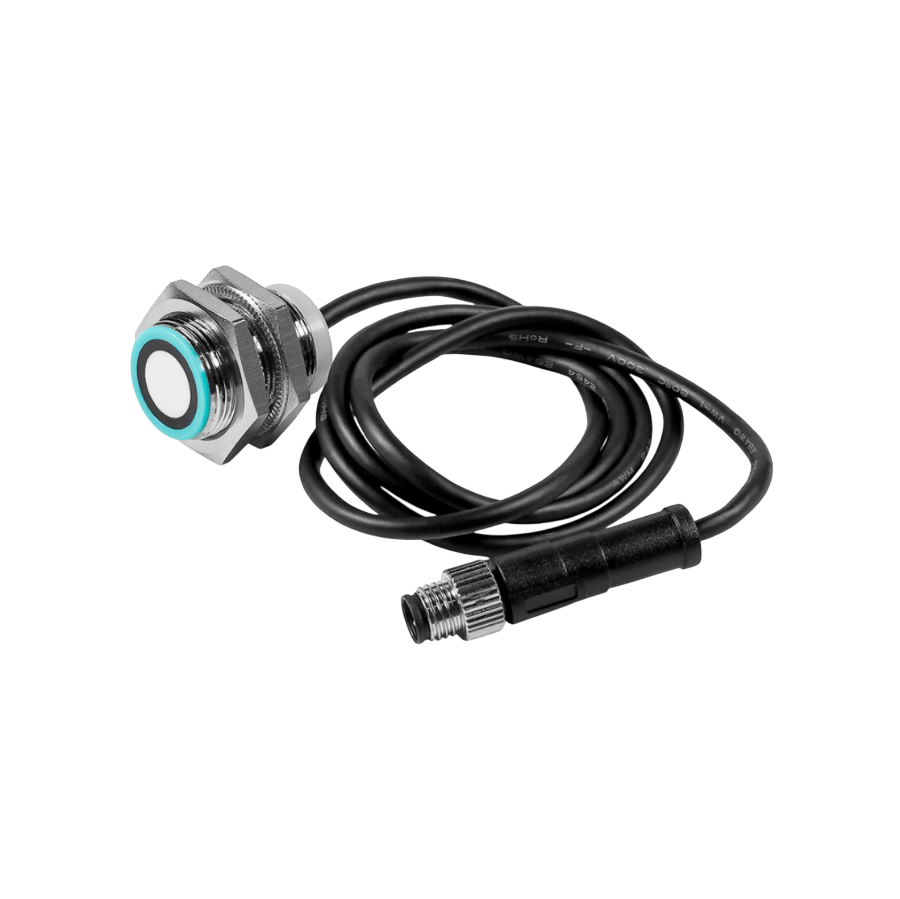

UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)

UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
UDB.18-060-NO3 Ультразвуковой датчик контроля двойного листа (излучатель+приемник)
Оборудование: Ультразвуковой датчик контроля двойного листа
39 736 ₽
В наличии: много
-
шт
+
В корзину

Описание ультразвуковых датчиков контроля двойного листа UDB.18

Ультразвуковые датчики контроля двойного листа ELHART серии UDB.18

Назначение

  • Контроль наличия, отсутствия или слипания листовых материалов.
  • Применение: полиграфическое оборудование, печатные машины, производство бумаги и картона, участки нанесения этикеток.

Рабочие возможности

  • Работа в условиях плохой видимости, запылённости и загрязнений поверхности.
  • Время отклика: 10 мс - работа со сплошным потоком листов.
  • Настройка на конкретный материал через вход обучения «teach‑in».

Выходные сигналы

  • 3 дискретных выхода - сигнализация о наличии одного, двух листов или их отсутствии.
  • Модификации с выходами PNP или NPN.

Настройка и материалы

  • Настройка на материалы различной плотности: картон, бумага, печатные платы, листы металла толщиной до 0,3 мм и др.
  • Расстояние между излучателем и приёмником - регулируемое: от 2 до 6 см.

Конструкция

  • Корпус: цилиндрический, с резьбой М18×1.

Принцип работы ультразвуковых датчиков контроля двойного листав

Принцип действия датчика UDB.18 основан на передаче последовательности ультразвуковых импульсов через контролируемый материал (гофрокартон, бумага, пленка и тд.).

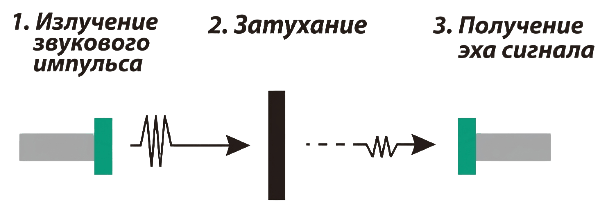

Принцип работы ультразвуковых датчиков контроля двойного листа Принцип работы ультразвуковых датчиков контроля двойного листа

Датчик состоит из двух частей: излучателя и приемника, располагаемых с противоположных сторон относительно материала. Излучатель генерирует ультразвуковые импульсы, которые попадая на материал вызывают его вибрацию. В результате звуковой сигнал ослабевает, проходит далее и попадает на приемник. Приемник анализирует интенсивность полученного сигнала и формирует соответствующий алгоритму работы выходной сигнал датчика.

Применение ультразвуковых датчиков контроля двойного листа UDB.18

Контроль сдвоенных или отсутствующих листов при производстве картона

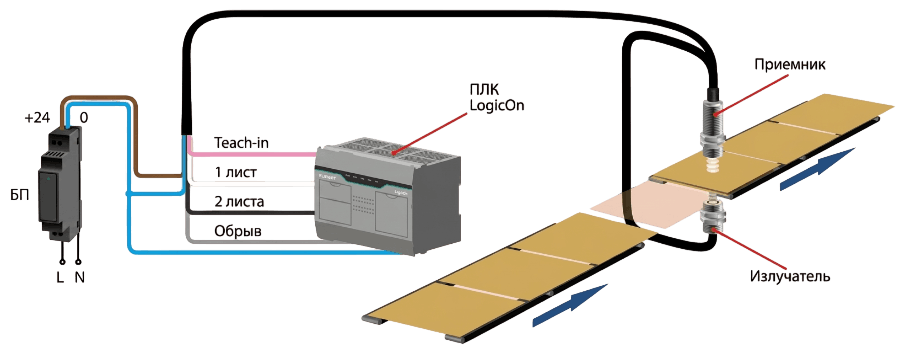

Контроль датчиком ELHART UDB.18 сдвоенных или отсутствующих листов при производстве картона Контроль датчиком ELHART UDB.18 сдвоенных или отсутствующих листов при производстве картона

Применение ультразвукового датчика ELHART серии UDB.18 в производстве картона позволяет контролировать толщину бумаги, своевременно сигнализировать о наличии сдвоенных листов или об их отсутствии. А настройка с помощью входа «teach-in» позволяет обучить датчик на контроль материалов разной толщины.

В процессе работы датчик измеряет интенсивность УЗ-волны при прохождении через материал. Если в рабочую зону попадает 1 или 2 листа картона, то сигнал «затухает». Если же лист картона отсутствует, то уровень сигнала наоборот обладает максимальной интенсивностью. Приемник непрерывно измеряет и анализирует интенсивность ультразвуковой волны, на основании этого датчик замыкает соответствующий дискретный выход.

Технические характеристики датчиков контроля двойного листа UDB.18

Параметр Значение
Номинальный рабочий диапазон (между приемником и излучателем) 2…6 см
Слепая зона перед излучателем и приемным элементом 0,7 см
Допустимое отклонение от перпендикуляра к поверхности контролируемого материала 45°
Объект воздействия тонкий гофрокартон
бумага плотностью 20…1200 г/м²
пленка толщиной до 0,4 мм
лист металла толщиной до 0,3 мм
Рабочая среда воздух (скорость потока ≤16 м/с)
Время отклика 10 мс
Тип выходного сигнала 3×PNP/NPN (≤200 мА)
Время готовности к работе после подачи питания не более 500 мс
Напряжение питания =10…30 В
Защита от перегрузки 200 мА
Ток потребления без нагрузки ≤30 мА
Тип корпуса цилиндрический с резьбой М18х1
Материал корпуса пластик, никелерованная латунь, полиуретановая пена
Сигнализация срабатывания светодиод на корпусе
Степень защиты корпуса IP67
Подключение кабель 6-жильный (ПвП), 2 метра
Рабочая температура -25…+70 °C
Относительная влажность не более 95% (без образования конденсата)
Атмосферное давление 460…918 мм рт. ст
Температура хранения -40…+85 °C
Вес датчика 180 грамм

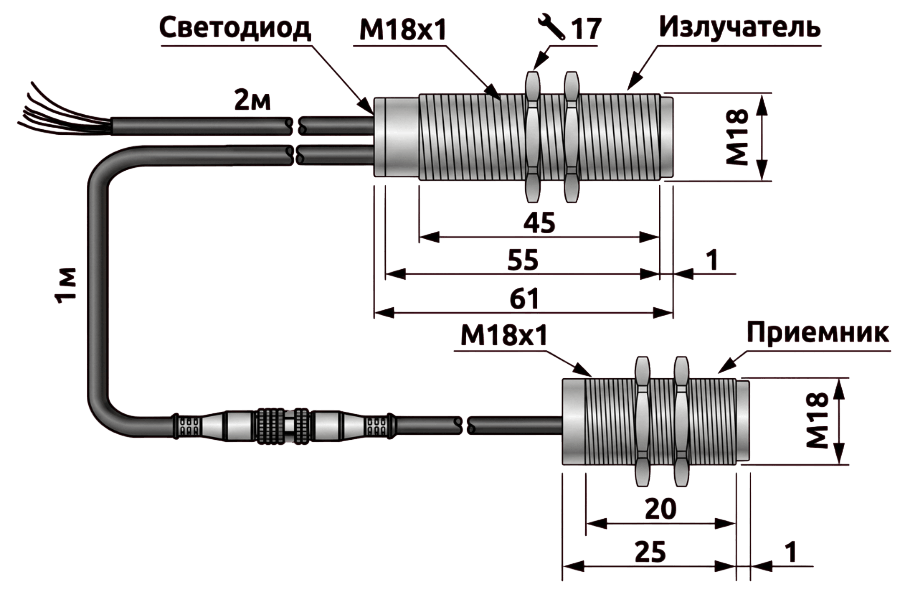

Габаритные размеры ультразвуковых датчиков контроля двойного листа UDB.18, мм

Габаритные размеры ультразвуковых датчиков UDB.18, мм Габаритные размеры ультразвуковых датчиков UDB.18, мм

Подключение ультразвуковых датчиков контроля двойного листа UDB.18

Схема подключения датчиков UDB.18 NPN Схема подключения датчиков UDB.18 NPN
Схема подключения датчиков UDB.18 PNP Схема подключения датчиков UDB.18 PNP
Цвет Назначение
Коричневый +Uпит (=10…30 В)
Розовый teach-in
Белый выход (Обнаружен 1 лист)
Черный выход (Обнаружено 2 листа)
Серый выход (Обрыв: листы отсутствуют)
Синий -Uпит (=0 В)

Обозначение при заказе ультразвуковых датчиков контроля двойного листа UDB.18

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт. Ультразвуковой датчик двойного листа UDB.18 Паспорт
Ультразвуковые датчики ELHART Каталог
3D модели. Ультразвуковой датчик серии UDB.18 CAD библиотека
Декларация о соответствии ТР ТС 020 - УЗ-датчики серий UDS.12, UDS.18, UDS.30, UDB, ULS, UCS Декларации о соответствии (ТС и ЕАЭС)
