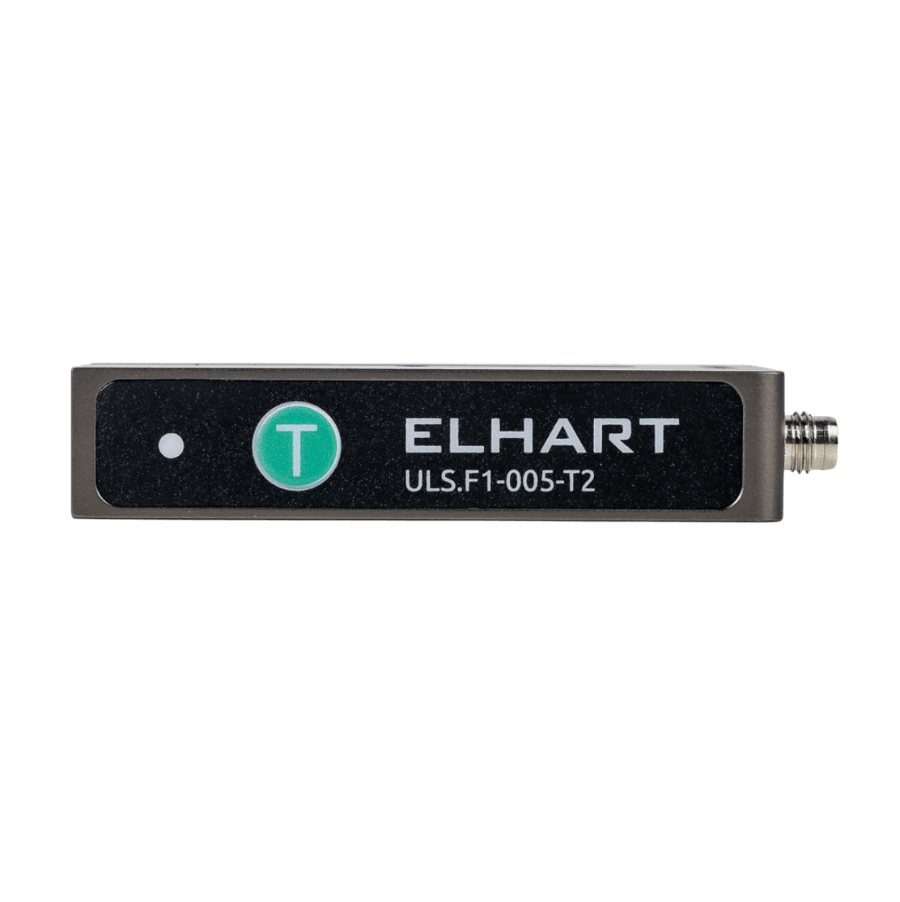

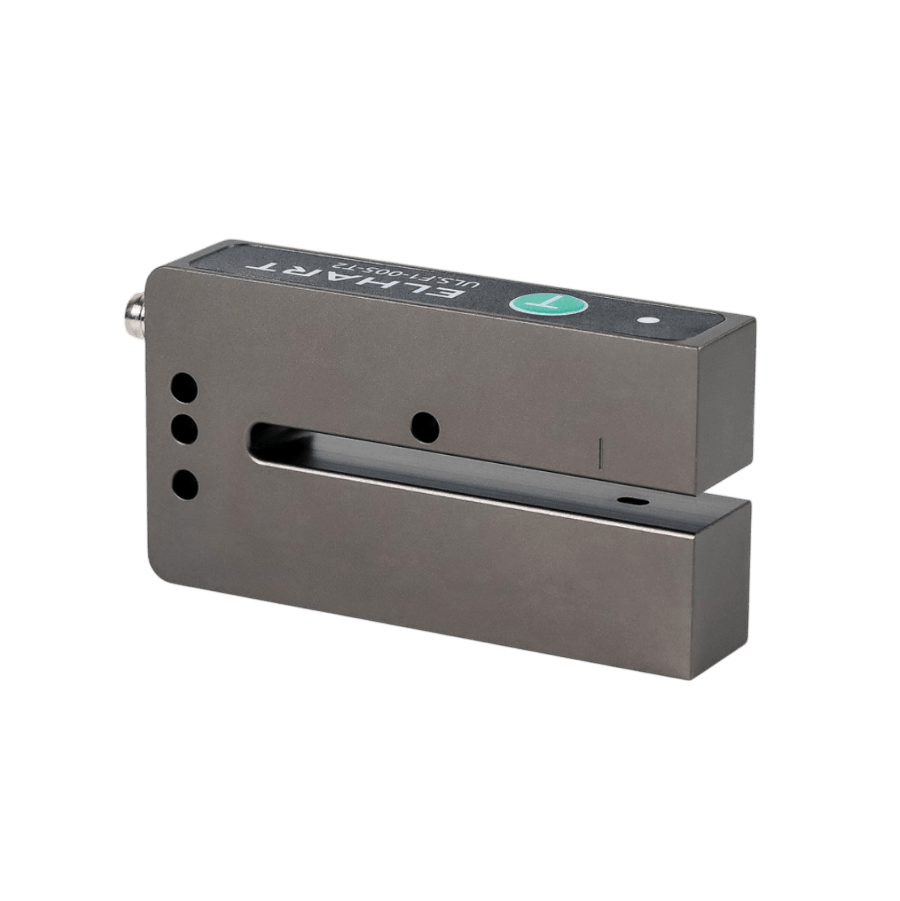

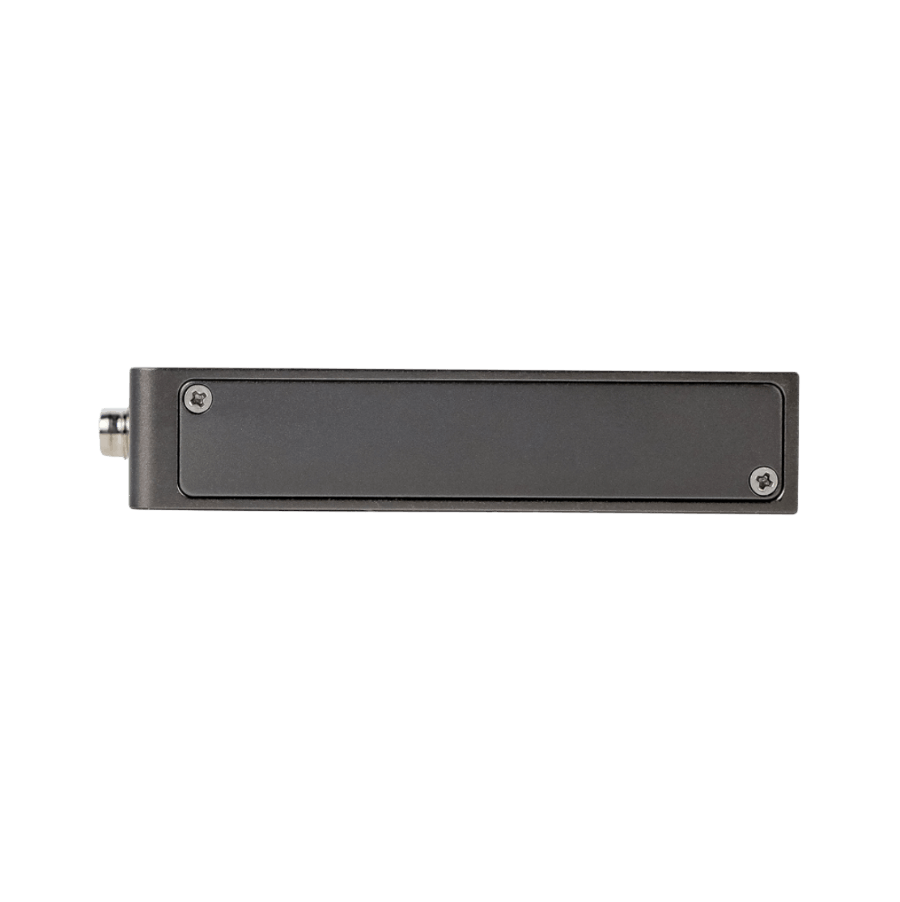

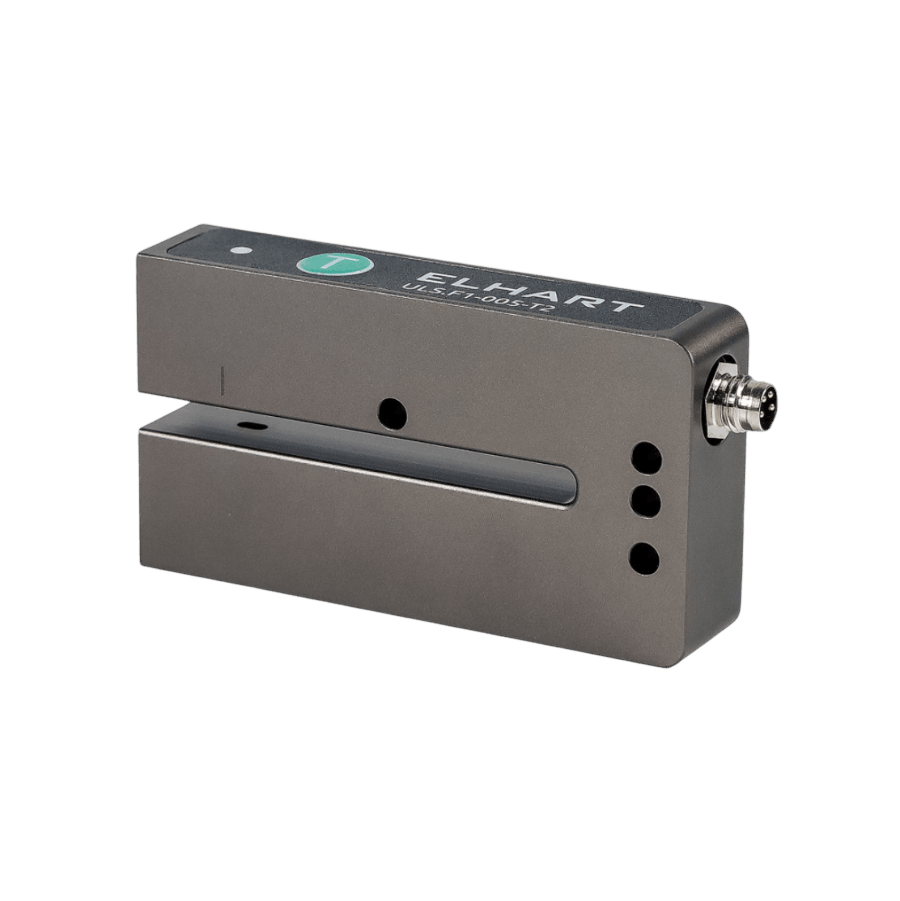

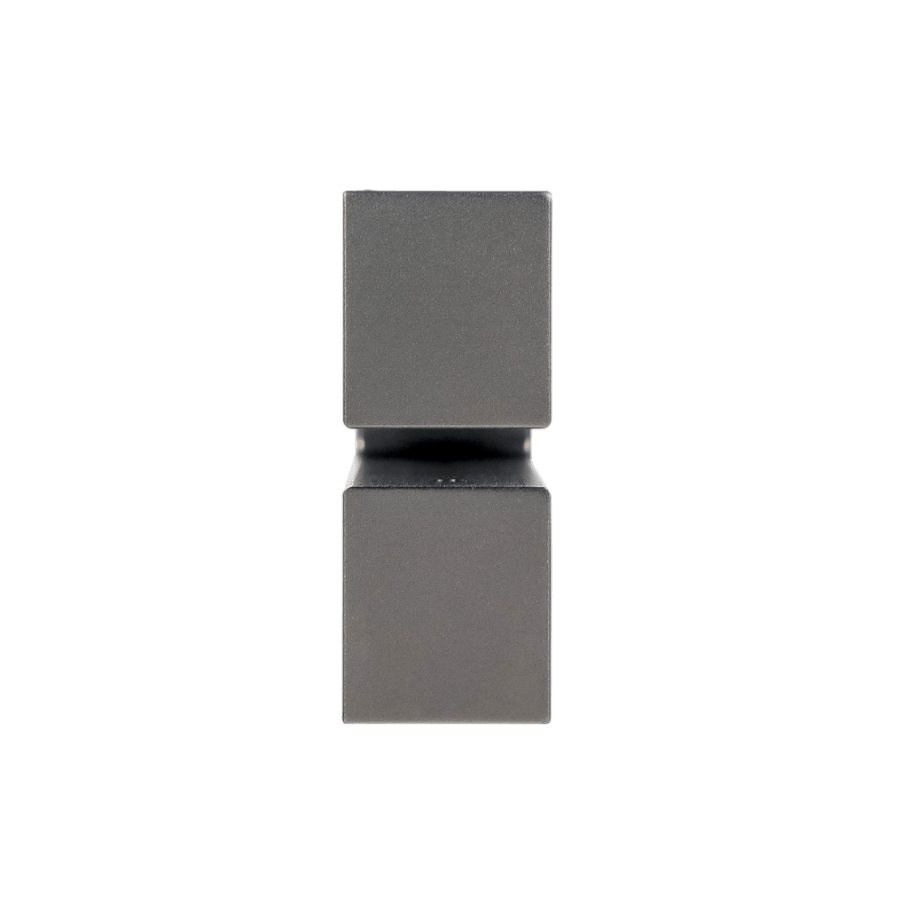

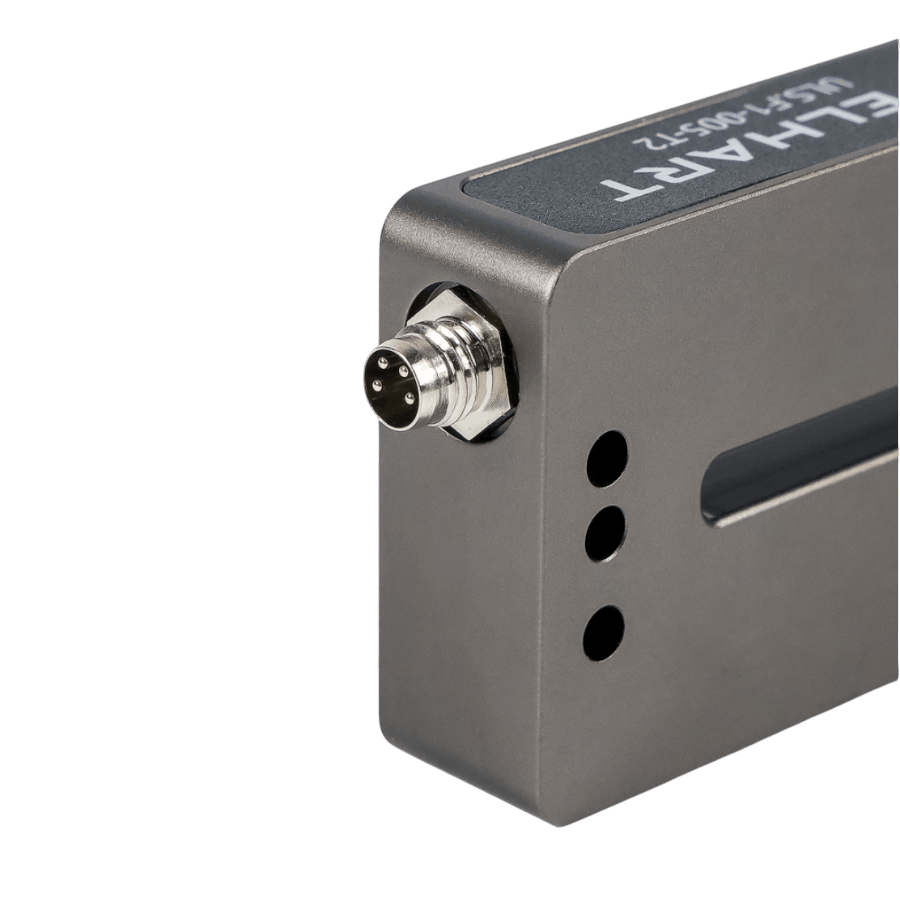

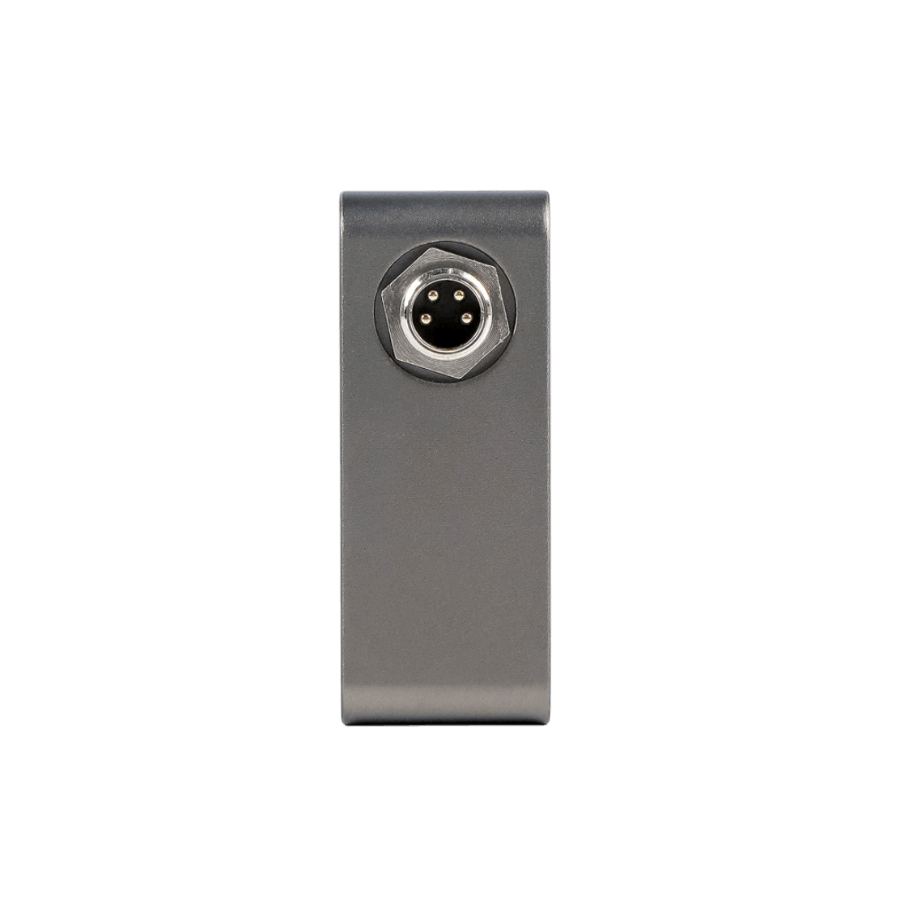

ULS.F1-005-T2 Ультразвуковой датчик этикетки

Описание ультразвуковых датчиков этикетки серии ULS

Ультразвуковой датчик этикеток ELHART серии ULS (модель ULS.F1‑005‑T2)

Назначение

• Обнаружение наличия этикеток на подложке.

Настройка

• Однокнопочное обучение - адаптация к материалу этикетки (плотность, тип).

Работа с различными типами этикеток

• Прозрачные.
• Металлизированные.
• Голографические.
• Ребристые.
• Любого цвета.

Технические характеристики

• Время отклика: 250 мкс.
• Выходы: 2 дискретных (PNP + NPN).
• Габариты: компактные.

Принцип работы ультразвуковых датчиков

Принцип действия датчика ULS основан на передаче последовательности ультразвуковых импульсов через контролируемый материал (этикетку, бумагу, пленку и т.д.).

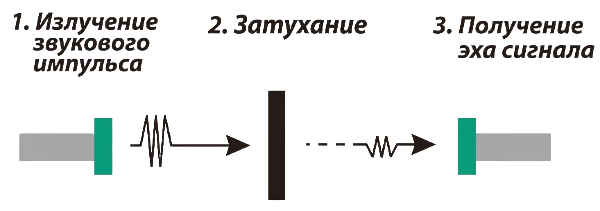

Принцип работы ультразвуковых датчиков этикетки

В корпус датчика встроены два элемента: излучатель и приемник, они располагаются с противоположных сторон относительно материала. Излучатель генерирует ультразвуковые импульсы, которые попадая на материал вызывают его вибрацию. В результате звуковой сигнал ослабевает, проходит далее и попадает на приемник. Приемник анализирует интенсивность полученного сигнала и формирует соответствующий алгоритму работы выходной сигнал датчика.

Применение ультразвуковых датчиков этикетки серии ULS

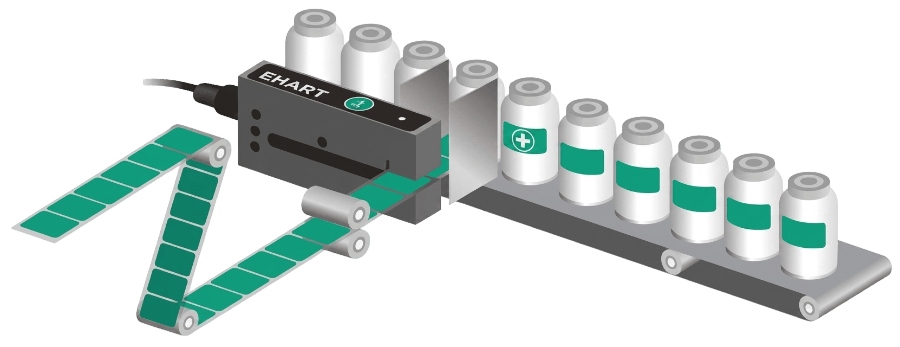

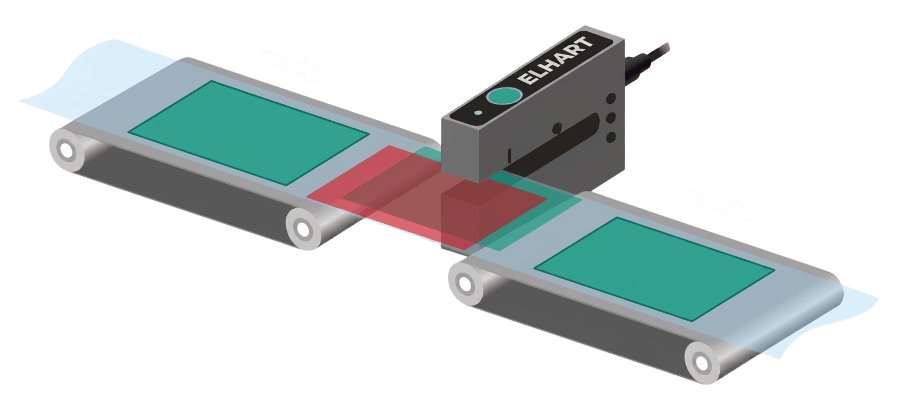

Контроль этикетки на производстве

Автоматизация подачи этикетки при помощи датчика ELHART ULS.F1-005-T2

Применение щелевого датчика ULS.F1-005-T2 позволяет автоматизировать подачу и наклейку этикеток на линиях розлива и упаковки продукции.

Благодаря ультразвуковому чувствительному элементу датчик поддерживает работу с прозрачными, металлическими и голографическими этикетками.

Контроль двойного листа

Отслеживание двойного листа датчиком этикетки ULS.F1-005-T2

При производстве полиграфической продукции датчик ULS.F1-005-T2 отслеживает загибы и слипание листов бумаги.

Благодаря ультразвуковому чувствительному элементу датчик стабильно работает с бумагой, картоном и пленками.

Наличие функции обучения и кнопки teach-in позволяет легко и быстро производить переналадку на новый тип продукции.

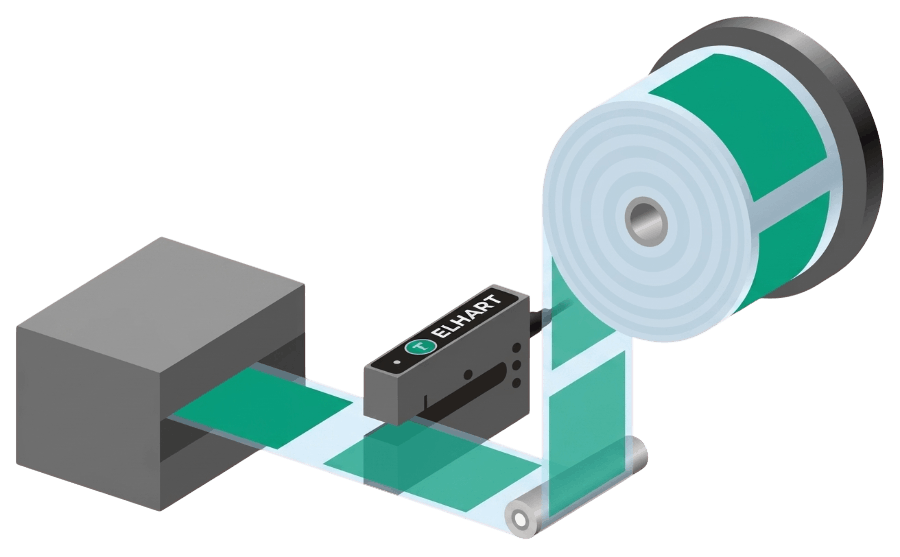

Автоматизация перемоточного оборудования

Автоматизация перемоточного оборудования при помощи датчика этикетки ULS.F1-005-T2

Датчик ULS.F1-005-T2 используется в составе перемоточного оборудования для подсчета этикеток.

Датчик надежно определяет наличие каждой этикетки благодаря очень малому времени отклика 250 мкс.

Для удобства подключения датчик оборудован двумя транзисторными выходами (PNP и NPN).

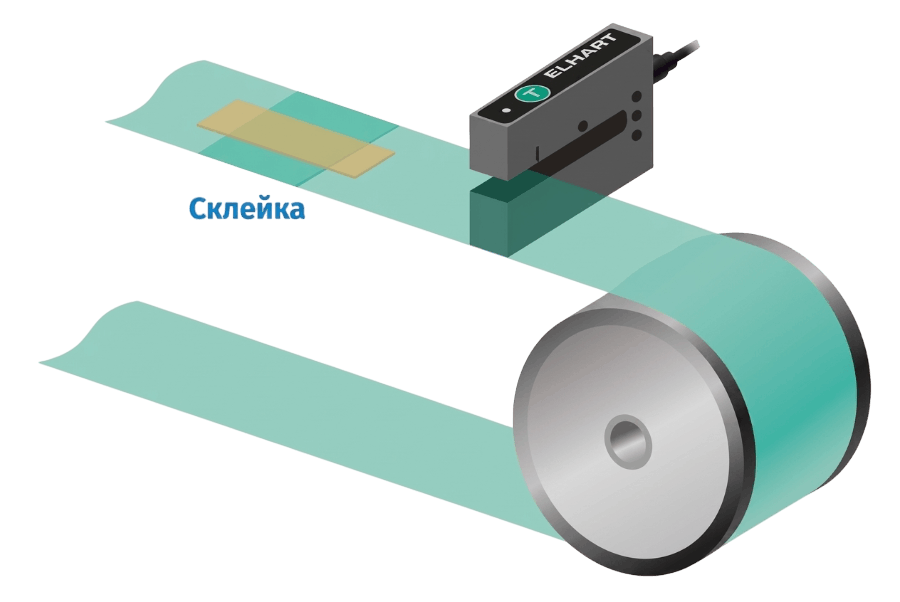

Контроль склейки ленты

Контроль склейки ленты датчиком этикетки ULS.F1-005-T2

При производстве лент и рулонных материалов датчик ULS.F1-005-T2 позволяет надежно отслеживать место склейки полотна.

В отличии от оптических датчиков, ультразвуковой датчик ELHART стабильно работает в условиях высокой запыленности и с полотнами из любого материала и цвета.

Благодаря кнопке teach-in перенастройка датчика на рабочий материал выполняется легко и быстро.

Технические характеристики ультразвуковых датчиков этикетки ELHART ULS

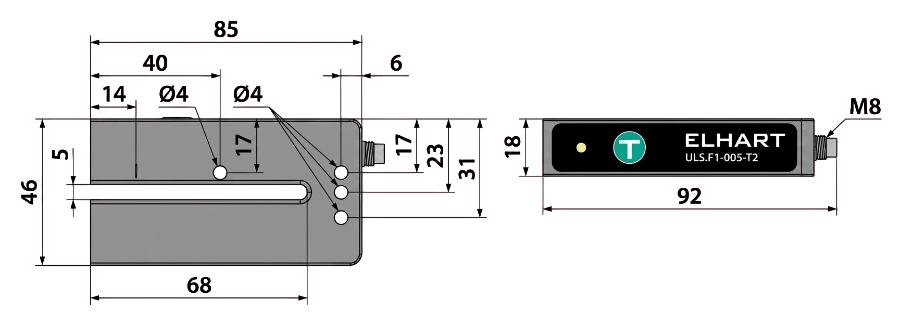

Габаритные размеры ультразвуковых датчиков этикетки ULS

Габаритные размеры ультразвукового датчика этикетки ULS, мм

Подключение ультразвуковых датчиков этикетки серии ULS

Схема подключения датчика ULS

=10…30 В Транзисторный выход NPN (НО/НЗ) =0 В Транзисторный выход PNP (НО/НЗ)
