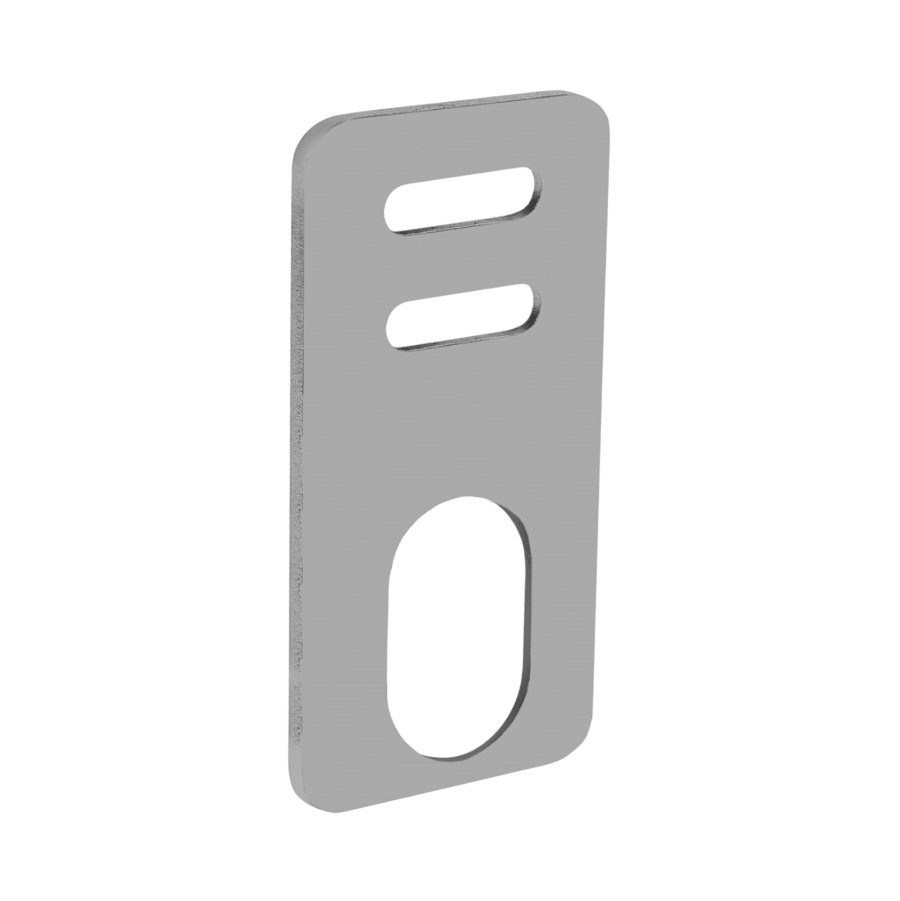

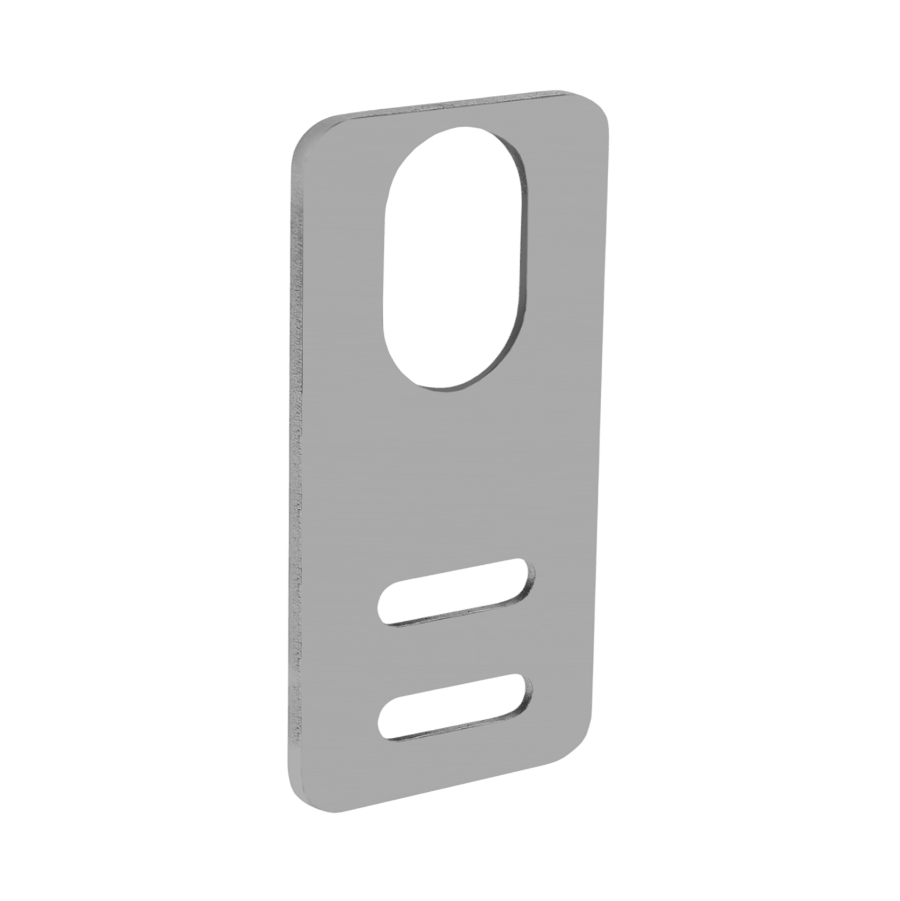

HoldA-18 Монтажный кронштейн, прямой

HoldA-18 Монтажный кронштейн, прямой
HoldA-18 Монтажный кронштейн, прямой
Оборудование: Аксессуары
270 ₽
В наличии: много
-
шт
+
В корзину

Описание монтажных кронштейнов ELHART серии Hold

Монтажные кронштейны ELHART серии Hold

  • Материал: нержавеющая сталь AISI 304.
  • Назначение: монтаж бесконтактных датчиков положения с цилиндрическим корпусом и резьбой М08, М12, М18 или М30.
  • Исполнения:
    • HoldA - прямой кронштейн.
    • HoldS - угловой кронштейн.
  • Крепление: к поверхности через монтажные пазы диаметром 5,2 мм (болты, винты, саморезы).

Габаритные размеры монтажных кронштейнов

Прямой кронштейн HoldA

Габаритные размеры прямого кронштейна HoldA, мм Габаритные размеры прямого кронштейна HoldA, мм
Артикул Габаритные размеры, мм Вес, г
A B C D E F L R
HoldA-08 7 25 12 8,1 13 10 60 4 14
HoldA-12 8,5 25 9 12,1 13 10 60 4 13
HoldA-18 12 40 11 18,1 15 10 80 6 30
HoldA-30 18 40 19 30 49 10 100 6 28

Угловой кронштейн HoldS

Габаритные размеры углового кронштейна HoldS, мм Габаритные размеры углового кронштейна HoldS, мм
Артикул Габаритные размеры, мм Вес, г
A B C D E F H L R
HoldS-08 7 25 12 8,1 14 6 30 30 4 13
HoldS-12 8,5 25 9 12,1 14 6 30 30 4 12
HoldS-18 12 30 11 18,1 18 10 40 40 6 19
HoldS-30 18 40 19 30 30 10 60 40 6 26

Обозначение при заказе монтажных кронштейнов ELHART серии Hold

Обозначение при заказе

Документация и ПО

Наименование Тип документа
Паспорт на монтажный кронштейн HoldA-xx; HoldS-xx Паспорт
