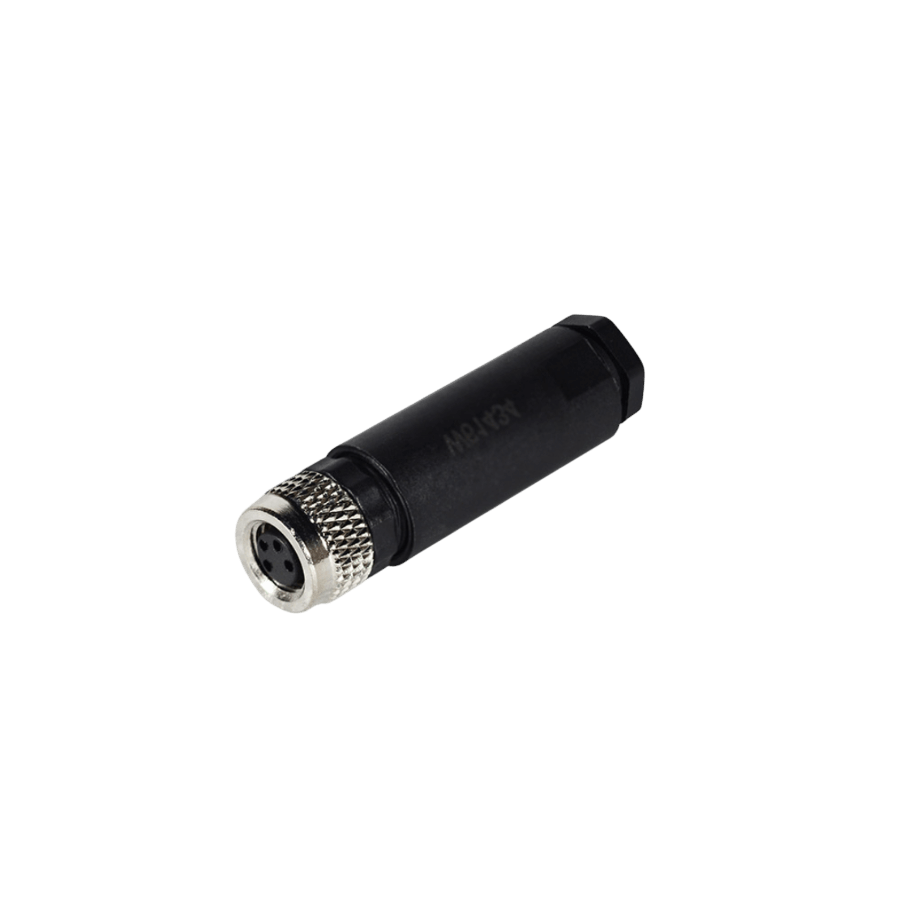

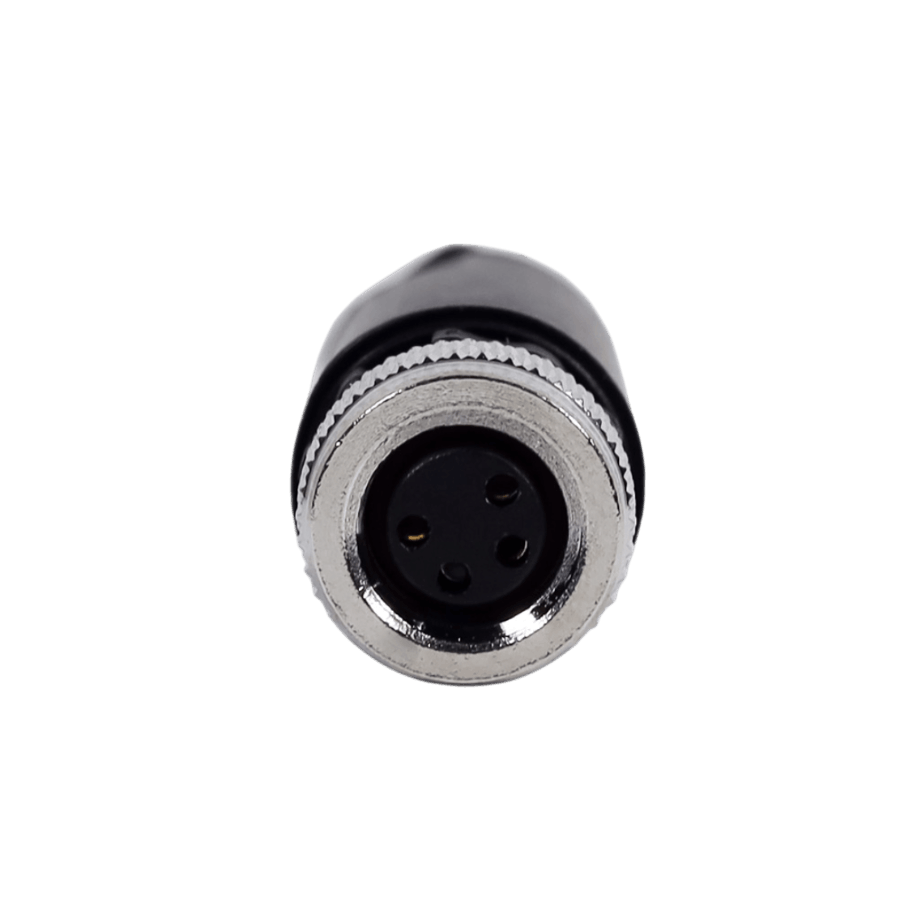

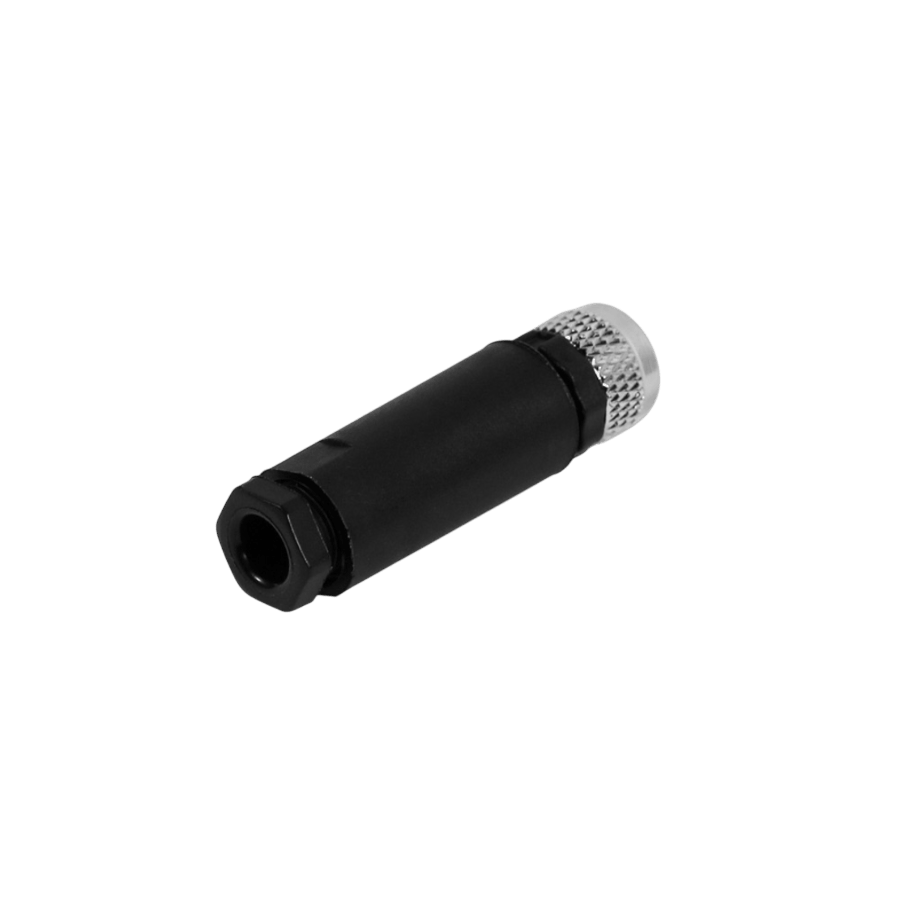

SCM08-4S Разъем прямой

SCM08-4S Разъем прямой
SCM08-4S Разъем прямой
SCM08-4S Разъем прямой
Оборудование: Аксессуары
806 ₽
В наличии: много
-
шт
+
В корзину

Описание разъемов для бесконтактных датчиков ONDO

Разъемы для датчиков ONDO

Назначение

  • Герметичное подключение проводов к датчикам ONDO.
  • Подача питания и снятие выходных сигналов напряжением до =30 В.

Совместимые серии датчиков

  • LR - индуктивные датчики в цилиндрическом корпусе: LR‑08, LR‑12, LR‑18, LR‑30.
  • PR‑18 - оптические датчики в цилиндрическом корпусе.
  • PS‑20 - оптические датчики в прямоугольном корпусе.

Конструктивные особенности

  • Круглое сечение или с пазами (количество пазов/штырьков зависит от модификации).
  • Накидная гайка с внутренней резьбой.

Технические характеристики разъемов для датчиков ONDO

Параметр Значение
Максимальное напряжение не более =50 В
Материал корпуса ПВХ
Сопротивление изоляции 100 МОм
Рабочая температура -40…+85 °С
Защита от внешних воздействий IP67

Габаритные размеры разъемов для бесконтактных датчиков ONDO

Разъем SCM08-4S М8х1, прямой, 4 контакта Разъем SCM08-4S
М8х1, прямой, 4 контакта
Разъем SCM12-5S М12х1, прямой, 5 контактов Разъем SCM12-5S
М12х1, прямой, 5 контактов
Разъем SCM12-5A М12х1, угловой, 5 контактов Разъем SCM12-5A
М12х1, угловой, 5 контактов

Информация для заказа разъемов ONDO

Информация для заказа

Документация и ПО

Наименование Тип документа
Заключение об идентификации специфических товаров (Республика Казахстан). Разъемы SCF Письмо
Заключение об идентификации специфических товаров (Республика Казахстан). Разъемы SCM. Письмо
Информационное письмо - Разъем SCM, SCF Письмо
