Описание датчика давления ELHART LTE1000M

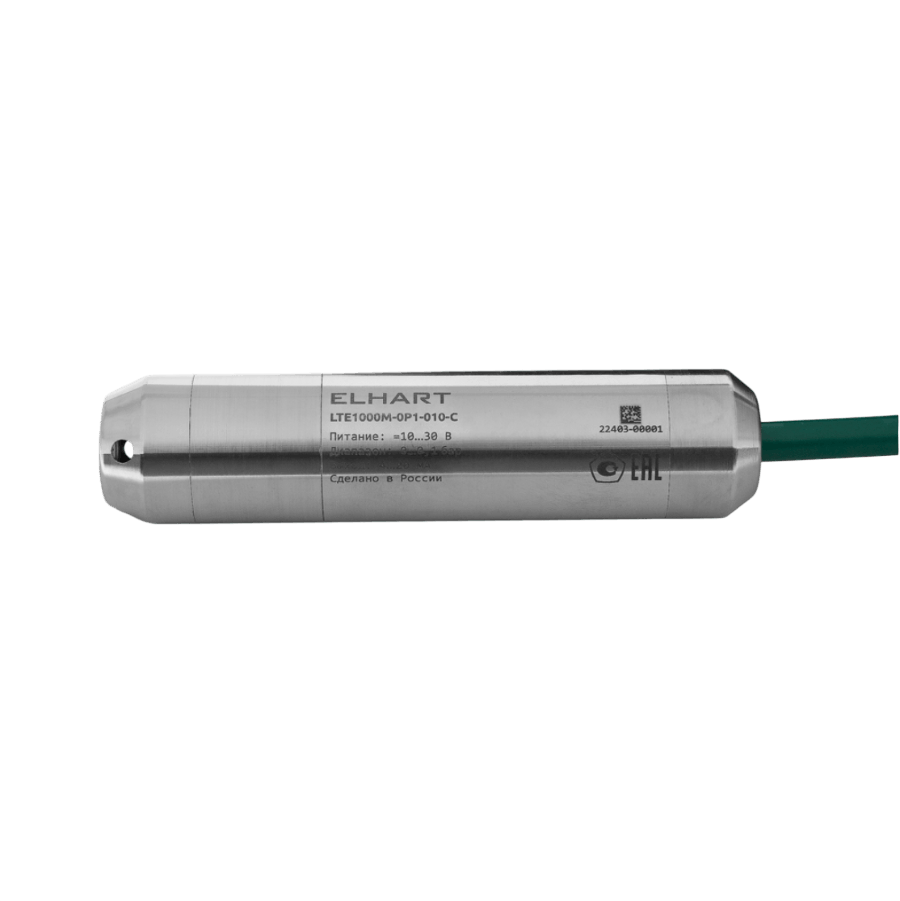

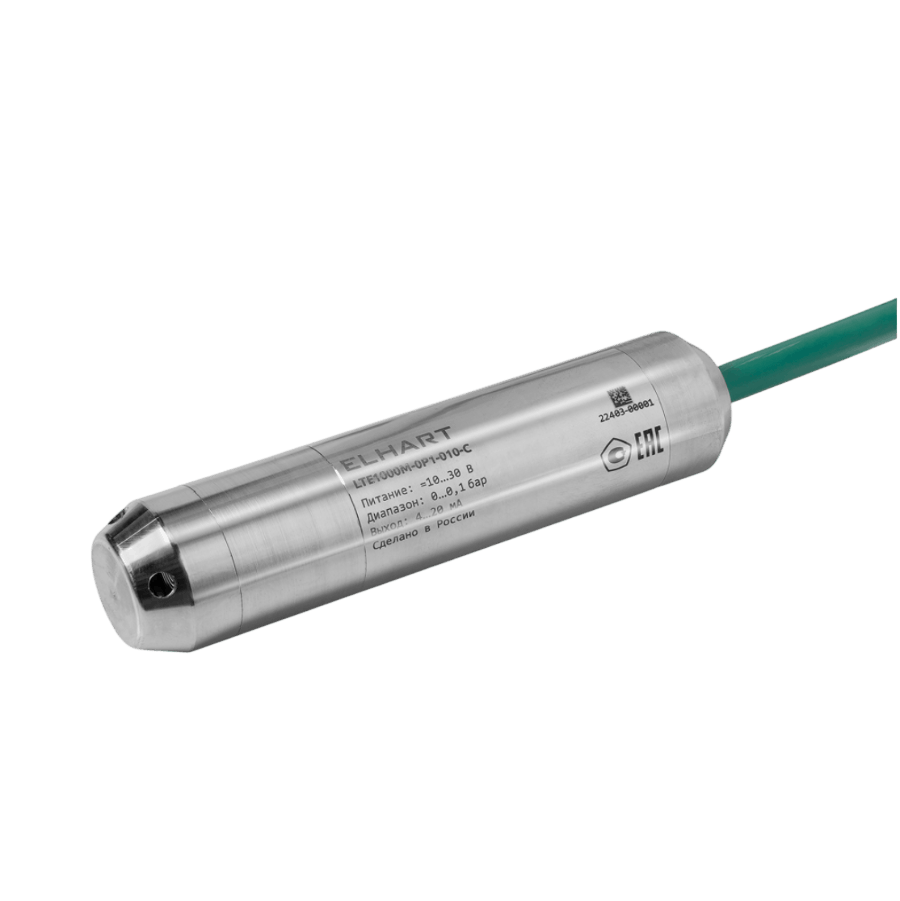

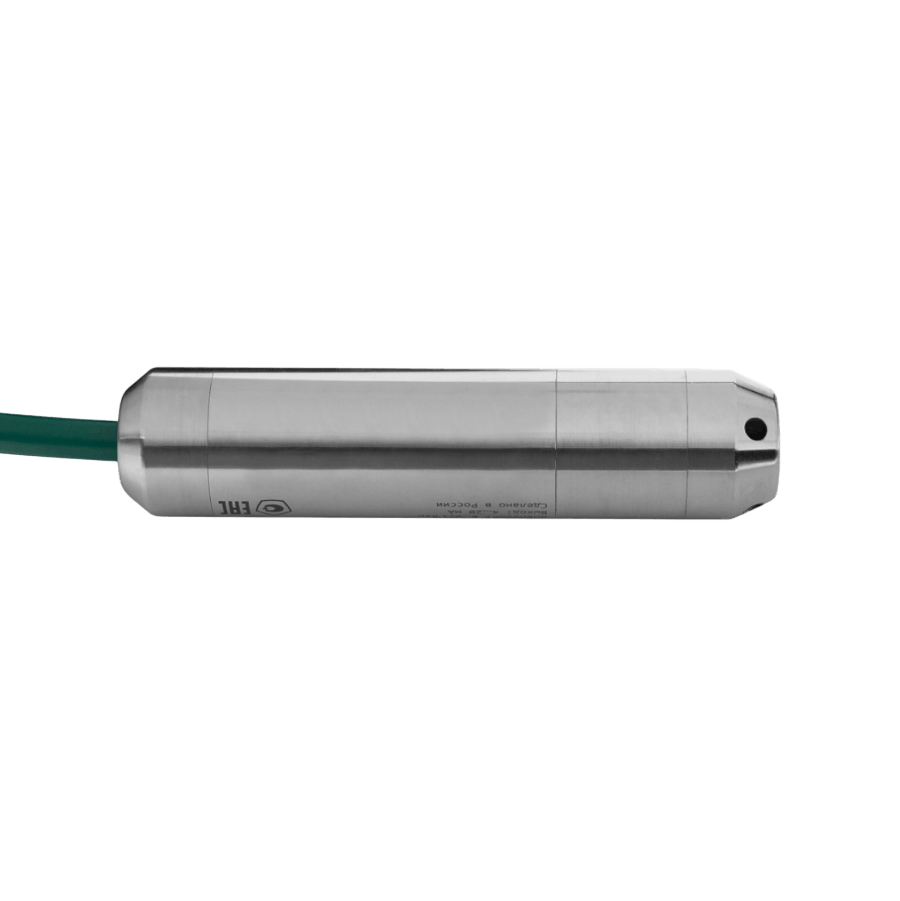

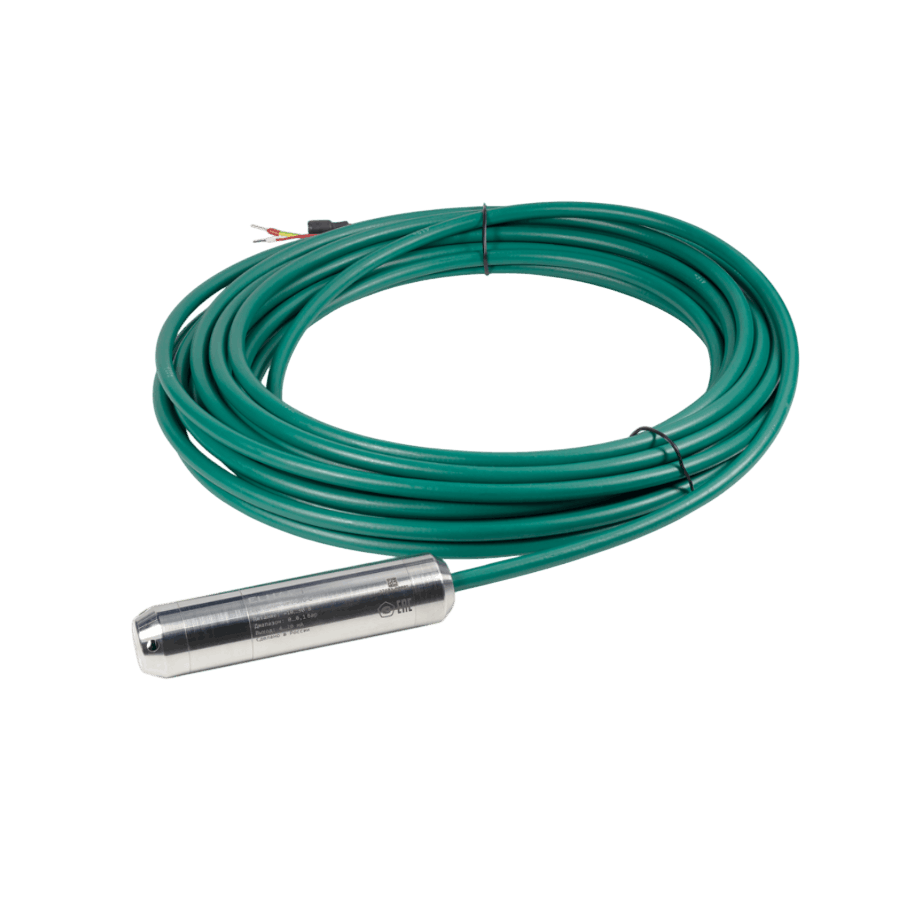

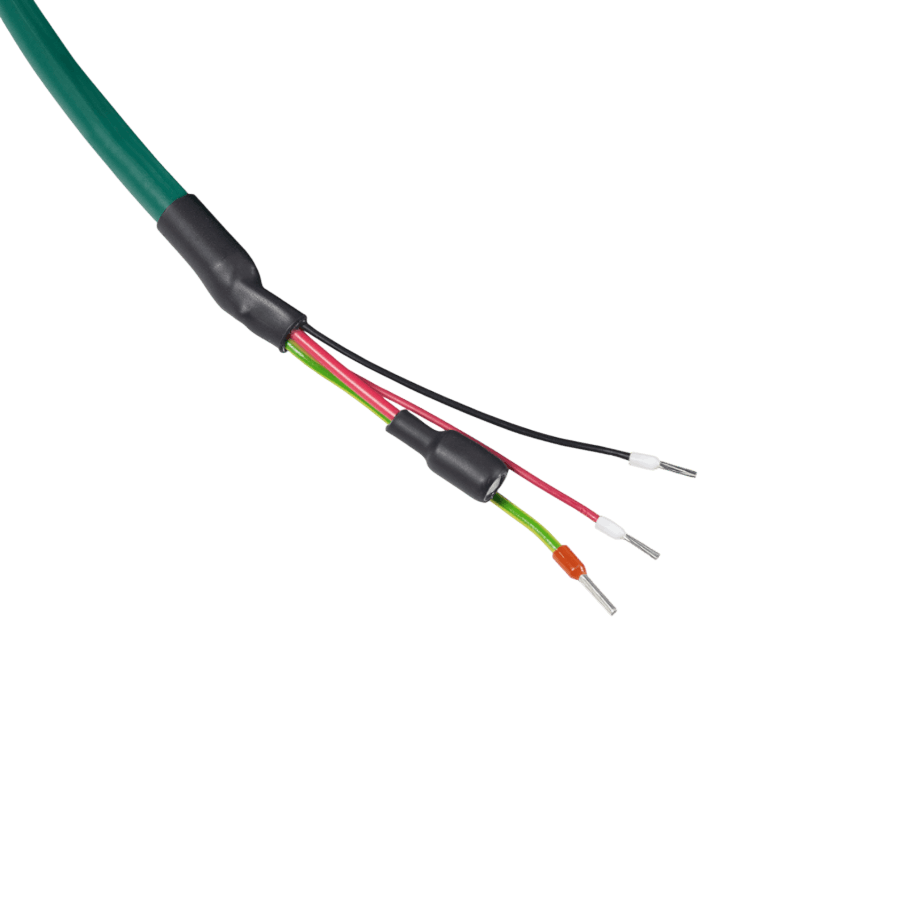

Датчик давления LTE1000M

  • Погружной, с торцевой мембраной.
  • Измерение избыточного давления при полном погружении корпуса в жидкую или газообразную среду.
  • Измерение уровня жидкостей гидростатическим методом.
  • Выходной сигнал: аналоговый 4…20 мА, пропорциональный диапазону измерения.
  • Встроенный кабель фиксированной длины - подключение на удалении от жидкости.
  • Защита места подключения: терминальный бокс LTE‑BOX (IP65).
  • Установка в резьбовые присоединения через переходники ТА.01 (вместо защитной крышки).

Области применения

  • Контроль давления и уровня в производственных резервуарах и ёмкостях.
  • Естественные водоёмы и водохранилища.
  • Затапливаемые колодцы и скважины.
  • Пищевая, химическая и фармацевтическая промышленность.
  • Коммунальные, канализационные и водоочистные системы.

Особенности датчика давления ELHART LTE1000M

Датчик давления LTE1000M - технические характеристики

  • Измерение:
    • уровня жидкости при погружении;
    • давления при установке на трубопровод, погружённый в жидкость.
  • Конструкция:
    • торцевая мембрана, защищённая металлической крышкой от механических воздействий;
    • внешний диаметр корпуса - 26,5 мм (возможно размещение внутри трубы для измерения уровня в скважине).
  • Выходной сигнал: 4…20 мА (питание от токовой петли).
  • Кабель: из твёрдого полиэтилена, устойчивого к механическим воздействиям.
  • Материалы:
    • мембрана - нержавеющая сталь AISI 316L;
    • корпус и крышка - нержавеющая сталь AISI 304.
  • Погрешность измерения (в зависимости от модификации): не более ±0,2; 0,25; 0,35 или 0,5 %.

Примеры использования датчиков давления ELHART LTE1000M

Габаритные размеры регулятора щитового исполнения ECD100-S-R, мм

Измерение уровня в водоемах, водохранилищах, открытых резервуарах и бассейнах.

Датчик LTE1000 подвешивается за кабель с помощью держателя кабеля.

Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.

Измерение давления в трубопроводах, которые проложены на дне водоемов, затапливаемых колодцев, канализационных коллекторов.

Датчик установлен на трубопровод при помощи резьбового переходника ТА.01.

Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.

Габаритные размеры регулятора щитового исполнения ECD100-S-R, мм
Габаритные размеры регулятора щитового исполнения ECD100-S-R, мм

Измерение уровня в скважинах насосных станций, в узких колодцах и трубах для защиты насосов от сухого хода и для контроля состояния скважины.

Датчик подвешен за кабель с использованием держателя кабеля.

Компактные размеры датчика позволяют разместить его внутри защитной сетки или трубы для защиты от дрейфа внутри скважины.

Подключение к электрическим цепям питания и вторичного измерительного прибора через терминальный бокс LTE-BOX-1P.

Технические характеристики датчиков давления ELHART LTE1000M

Технические характеристики датчика LTE1000M

Параметр Значение
Тип измеряемого давления избыточное
Верхний предел измерения давления ВПИ (зависит от кода заказа) 0,1…10 бар
Допустимая перегрузка (до 30 мин.) не более 200% от ВПИ
Предел основной приведенной погрешности (зависит от кода заказа) ±0,2%, ±0,25%, ±0,35%, ±0,5%
Дополнительная температурная погрешность на каждые 10 °C от 23 °C ±0,2%
Допустимое напряжение питания =10…30 В
Потребляемая мощность не более 0,7 Вт
Выходной аналоговый сигнал 4…20 мА
Максимальная нагрузка токового выхода не более 800 Ом при 24 В или не более 200 Ом при 12 В
Уровень выходного сигнала при выходе за нижний и верхний предел не менее 2,9 мА и не более 24 мА
Время установления сигнала не более 0,2 сек
Защиты аналогового выхода от обратной полярности, от перенапряжения
Степень защиты, обеспечиваемая оболочкой для погружаемой части датчика IP68
Степень защиты, обеспечиваемая оболочкой для части датчика располагаемой над поверхностью жидкости
(оконечная часть кабеля с атмосферной трубкой) 		IP00
Рабочая температура -20…+70 °С
Количество и сечение проводников для электрического подключения 3 проводника, 0,25 мм2
Тип наружной резьбы для крепления защитной крышки М24×1
Масса изделия без учета кабеля не более 285 г
Масса кабеля длиной 1 м не более 62 г

Технические характеристики терминального бокса LTE-BOX-1P

Параметр Значение
Подключение датчика и вторичного прибора 3-х контактные клеммы с винтовым зажимом для проводников сечением не более 2,5 мм²
Размер гермовводов PG9 (для кабеля с наружным диаметром от 4 до 8 мм)
Степень защиты, обеспечиваемая оболочкой IP65
Рабочая температура -40…+90 °С
Относительная влажность окружающего воздуха без образования конденсата не более 95%
Атмосферное давление окружающего воздуха 84…106,7 кПа
Потребляемая мощность не более 0,7 Вт
Масса изделия не более 170 г

Технические характеристики переходника манометрического TA.01

Параметр Значение
Материал переходника нержавеющая сталь AISI304
Материал уплотнения витон (FKM)
Тип внутренней резьбы для присоединения датчика к переходнику М24х1
Тип наружной резьбы для присоединения переходника к технологическому процессу М20х1,5 или G1/2″ (зависит от кода заказа)
Масса переходника сборе с уплотнениями не более 80 г
Давление рабочей среды не более 40 бар

Технические характеристики держателя кабеля ЗАН 16-35/1000

Параметр Значение
Количество удерживаемых кабелей 1
Сечение удерживаемого кабеля от 16 до 35 мм²
Зажимной диаметр кабеля от 7,2 до 9,7 мм
Макс. растягивающая нагрузка 9,8 кН
Материал сталь / пластик
Температура эксплуатации -60...+50 °C
Масса 0,251 кг

Схема подключения датчика давления ELHART LTE1000M

Схема подключения LTE1000M с использованием терминального бокса LTE-BOX-1P Схема подключения LTE1000M с использованием терминального бокса LTE-BOX-1P

Габаритные размеры датчика давления ELHART LTE1000M

Габаритные размеры погружного датчика давления и уровня LTE1000M, мм Габаритные размеры погружного датчика давления и уровня LTE1000M, мм
Габаритные размеры терминального бокса LTE-BOX-1Р, мм Габаритные размеры терминального бокса LTE-BOX-1Р, мм
Габаритные размеры переходников TA.01 с наружной резьбой М20х1,5, мм Габаритные размеры переходников
TA.01 с наружной резьбой М20х1,5, мм
Габаритные размеры переходников TA.01 с наружной резьбой G1/2″, мм Габаритные размеры переходников
TA.01 с наружной резьбой G1/2″, мм
Габаритные размеры держателя кабеля ЗАН 16-35/1000, мм Габаритные размеры держателя кабеля ЗАН 16-35/1000, мм

Информация для заказа датчиков давления ELHART LTE1000M

Погружной датчик давления LTE1000M

Информация для заказа

Переходник манометрический TA.01

Информация для заказа

Документация и ПО

Наименование Тип документа
Паспорт. Датчик давления LTE1000M Паспорт
Паспорт. Терминальный бокс LTE-BOX-1P Паспорт
Переходники резьбовые ТА.01 Паспорт
РЭ. Датчик давления LTE1000M Руководство по эксплуатации
Краткое РЭ для ЗАН Техническое описание
Каталог "Компоненты для автоматизации ELHART (2026 г.)" Каталог
Погружные датчики давления и уровня ELHART LTE1000M Каталог
ELHART - 3D модель LTE1000M CAD библиотека
ELHART - 3D модель LTE-BOX-1P CAD библиотека
ELHART - 3D модель TA.01-M24 CAD библиотека
Сертификат утверждения типа СИ (Республика Беларусь). Датчики давления TE1000M Свидетельство об утверждении типа СИ
Сертификат утверждения типа СИ (Республика Казахстан). Датчики давления TE1000M Свидетельство об утверждении типа СИ
Сертификат утверждения типа СИ (Россия). Датчики давления TE1000М Свидетельство об утверждении типа СИ
Экспертное заключение - Датчики давления LTE1000M Санитарно-эпидемиологическое заключение
Декларация о соответствии ТР ТС 020 - Датчики давления PTE/LTE Декларации о соответствии (ТС и ЕАЭС)
Письмо отказное - Держатель кабеля для погружных датчиков давления и уровня Письмо
