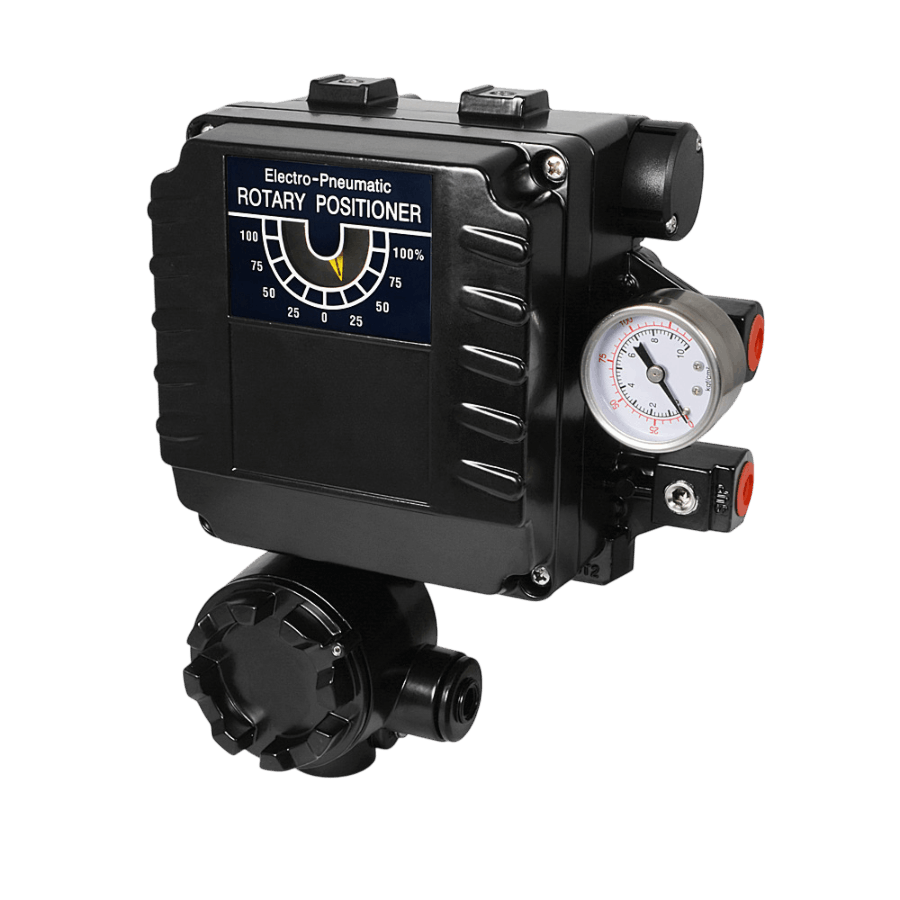

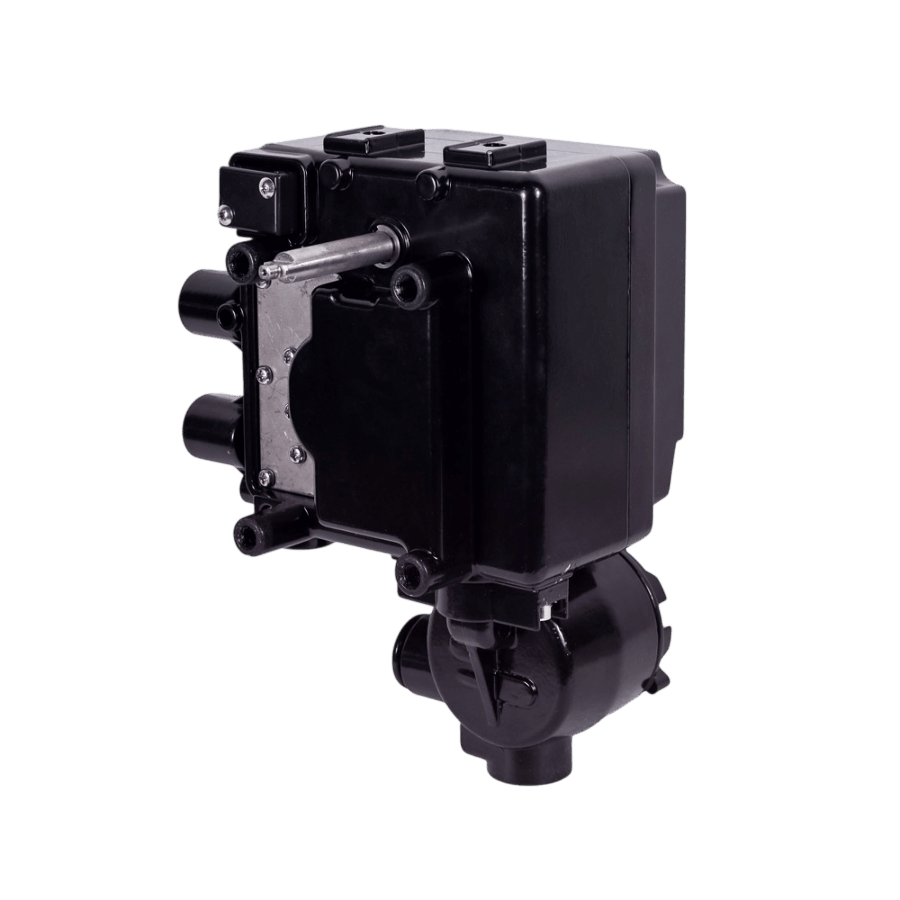

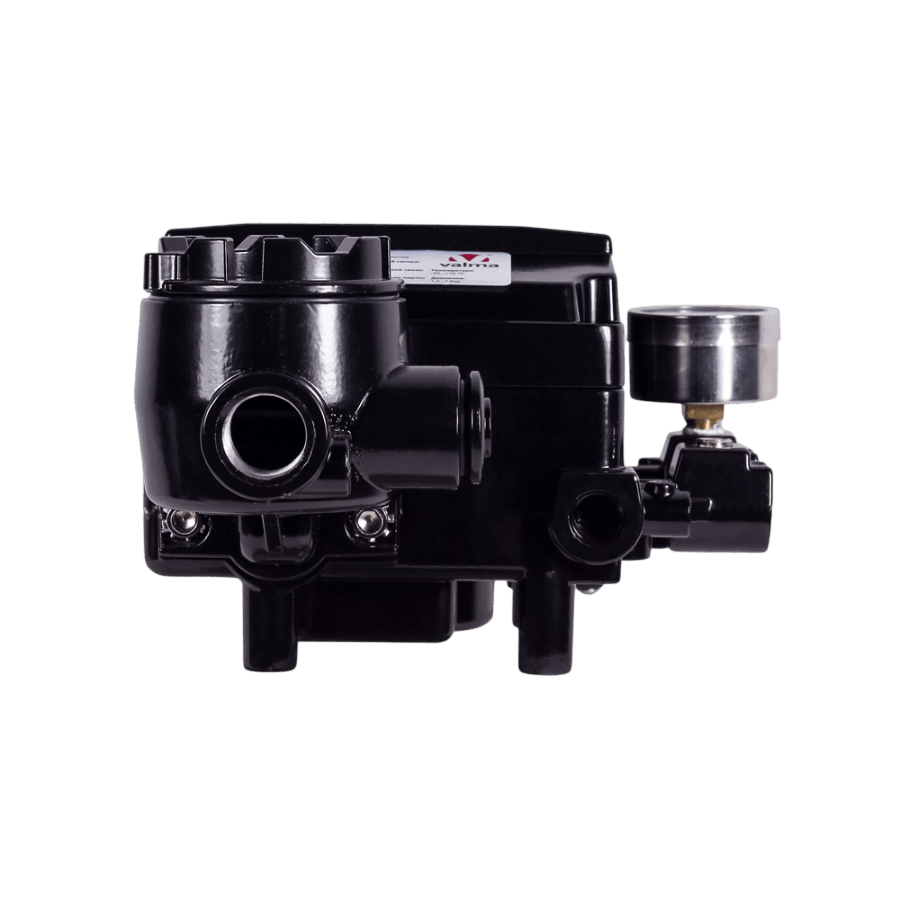

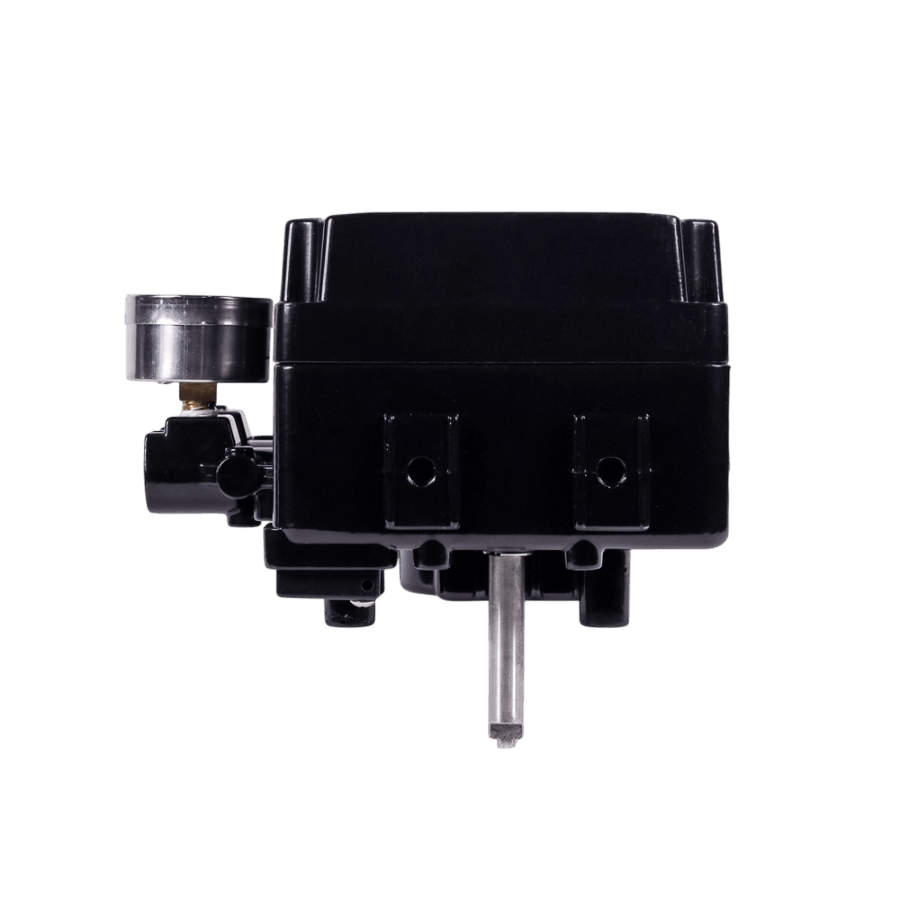

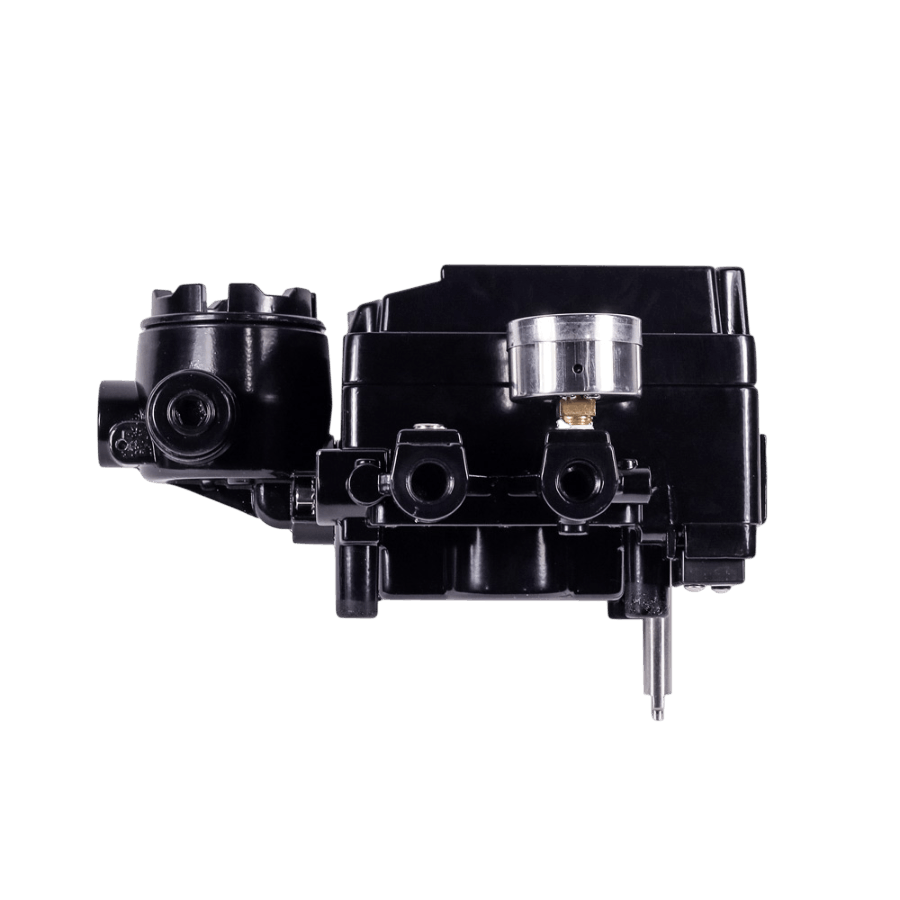

EPP-R-DA+SW (N) Электропневматический позиционер для поворотных пневмоприводов

Описание позиционера VALMA серии EPP

Позиционер VALMA серии EPP - поворотный (ротационный) электропневматический позиционер. Его работа основана на устройстве типа сопло-заслонка.

Такая конструкция отличается высокой надёжностью и устойчивостью к электромагнитным помехам. Но есть и особенность: в процессе работы позиционеры непрерывно расходуют небольшое количество сжатого воздуха.

Назначение

Позиционеры серии EPP устанавливают на пневмоприводы шаровых кранов, дисковых затворов и других механизмов. Они обеспечивают плавное регулирование угла поворота вала пневмопривода пропорционально сигналу управления 4…20 мА.

Некоторые модели умеют передавать текущее положение угла поворота вала в вышестоящую систему управления - сигналом 4…20 мА или дискретными сигналами со встроенного блока концевых выключателей.

Особенности позиционера VALMA серии EPP

• Высокая надёжность и устойчивость к электромагнитным помехам - за счёт конструкции с устройством типа сопло-заслонка.
• Совместим с пневмоприводами с поворотом вала как по часовой стрелке, так и против.
• Сигнал управления 4…20 мА.
• Есть модификации с рычагом обратной связи NAMUR или с отдельным рычагом M6×40L.
• Доступны модели с обратной связью 4…20 мА или со встроенным блоком концевых выключателей.
• В комплект поставки входит набор скоб и винтов для монтажа позиционера на наиболее распространённые пневмоприводы (стандарт VDI/VDE 3845).

Технические характеристики позиционера VALMA серии EPP

Схемы электрических подключений пневмопозиционера VALMA серии EPP

Позиционер управляется сигналом 4…20 мА с напряжением =24 В. Питание берется из токовой петли.

Модели с функцией обратной связи (+FB) для ее функционирования также нуждаются в отдельном (не связанным с цепью управления позиционером) источнике питания =24 В для работы цепи обратной связи.

Подключение позиционера без обратной связи

1. Снимите крышку позиционера, выкрутив четыре винта.
2. Вытащите красную заглушку коммутационного входа.
3. Протяните два провода через коммутационный вход и подключите их к соответствующим винтовым клеммам соблюдая полярность (клеммы «-» и «+» имеют подписи). Во избежание попадания влаги и пыли внутрь корпуса позиционера используйте сальник соответствующего размера.

Подключение позиционера с функцией обратной связи (+FB)

Схема подключения пневмопозиционера VALMA серии EPP (+FB)

Предварительно ослабив стопорный винт, выкрутите крышку коммутационного блока. Вытащите красную заглушку коммутационного входа. Протяните необходимое количество проводов через коммутационный вход и осуществите подключение к винтовым клеммам в соответствии с рисунком. Во избежание попадания влаги и пыли внутрь корпуса позиционера используйте сальник соответствующего размера. Подключение цепи обратной связи не является обязательным условием для работы позиционера. Обратная связь 4…20 мА является пассивной и требует отдельного источника питания = 24 В.

Пневматическое подключение пневмопозиционера EPP

• Пневматическое питание подключается к порту подачи воздуха, который обозначен на корпусе позиционера как SUP.
• Пневматический выход 1 (OUT1) соединяется с левым из входов пневмопривода.
• Пневматический выход 2 (OUT2) соединяется с правым из входов пневмопривода.

Соответствие выходных портов позиционера и входных портов пневмоприводов может быть и другим, в зависимости от желаемого исходного положения пневмопривода.

Габаритные размеры электропневматического позиционера VALMA серии EPP

Состав пневматического позиционера VALMA серии EPP

Состав поворотного позиционера VALMA серии PNA-SA

Обозначение при заказе электропневматических позиционеров VALMA серии EPP
