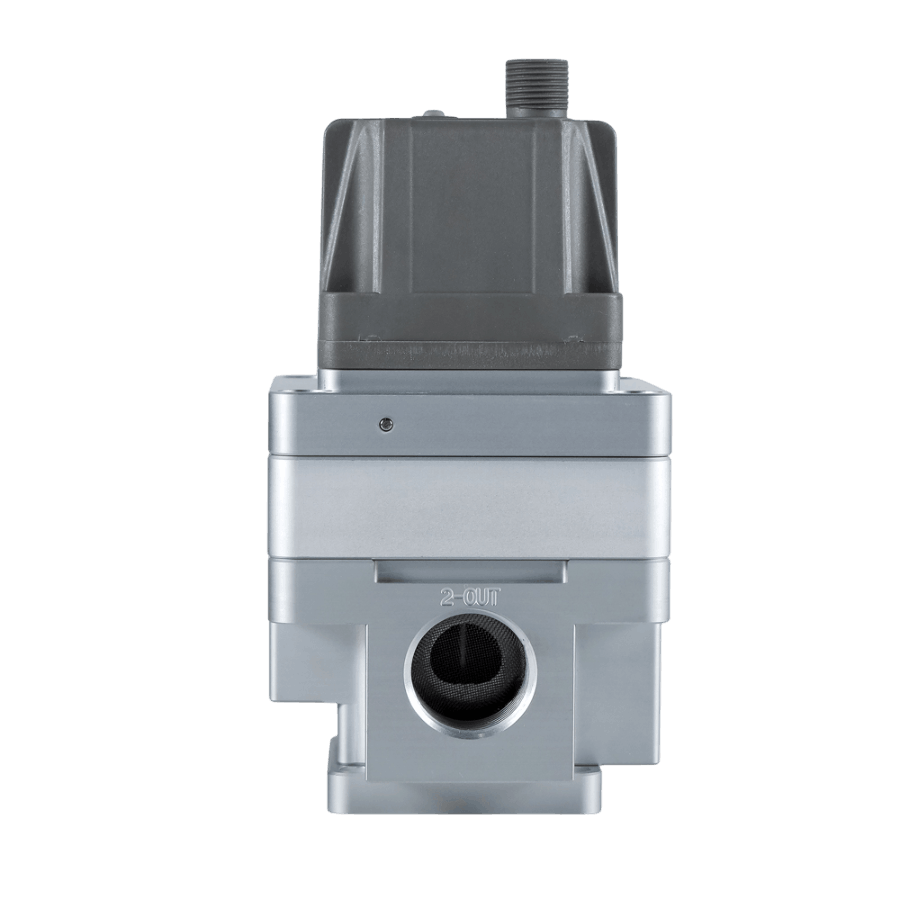

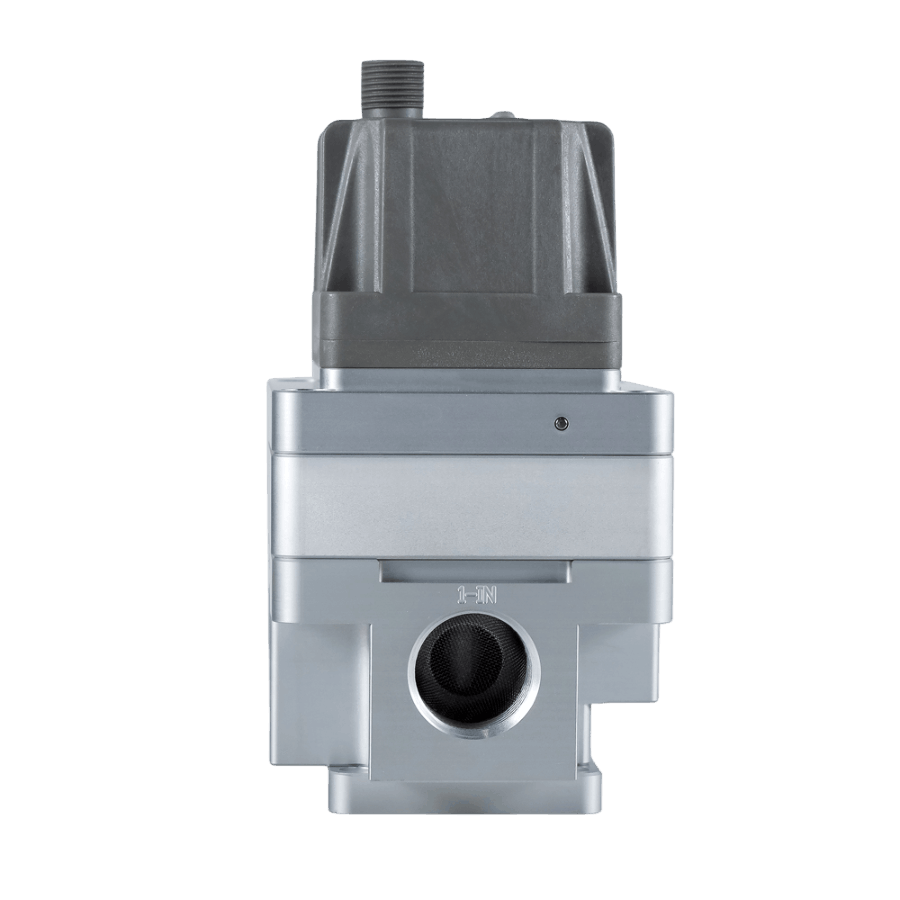

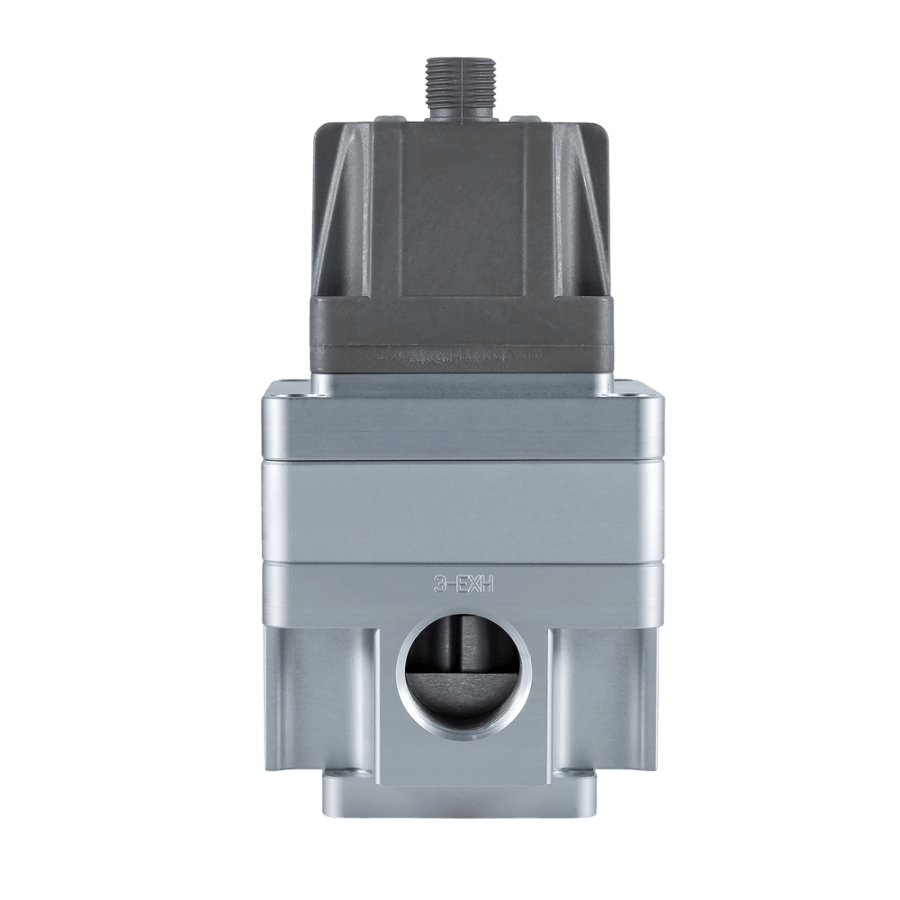

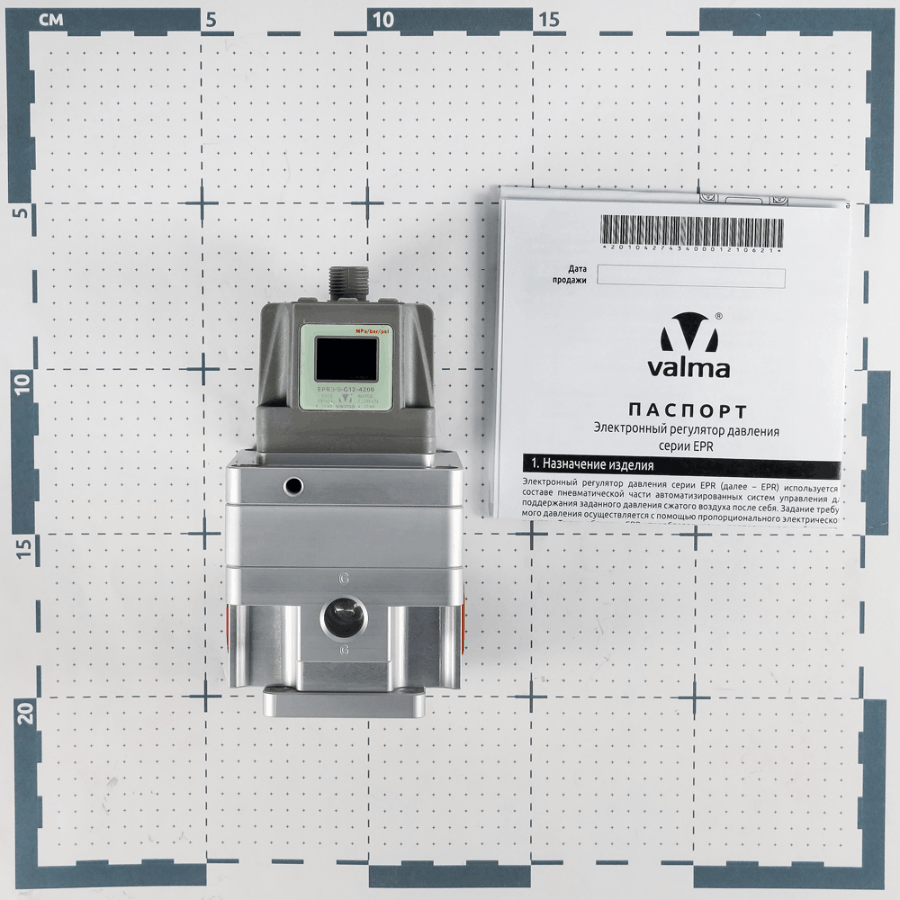

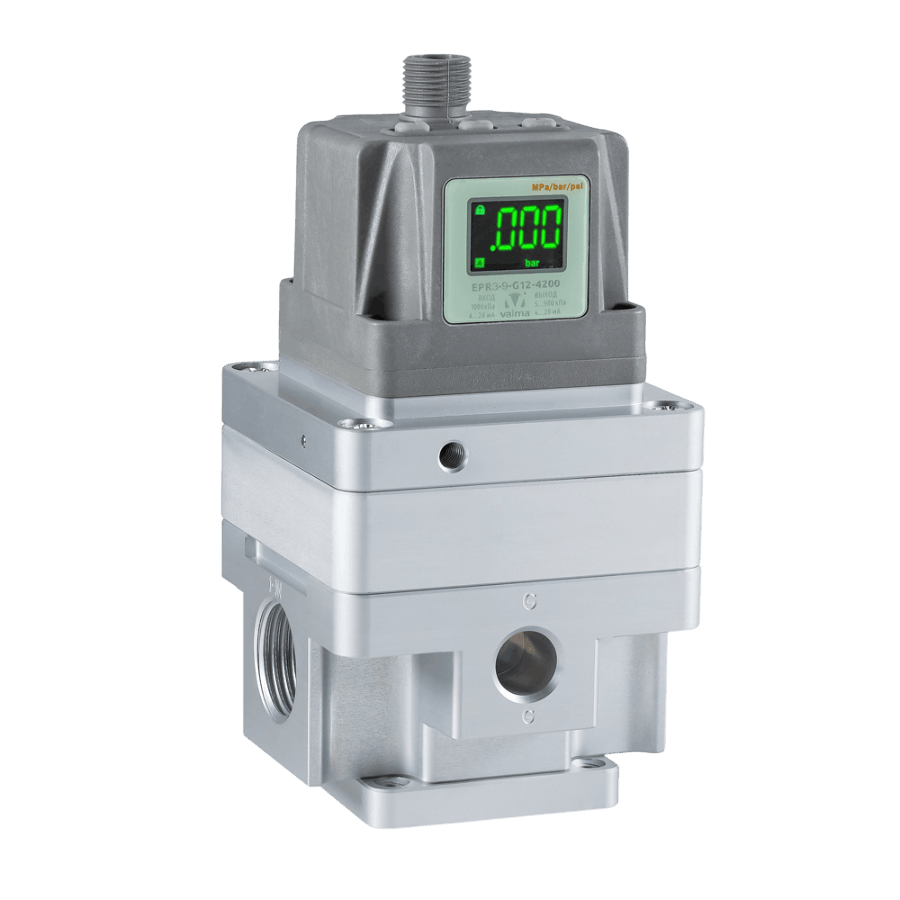

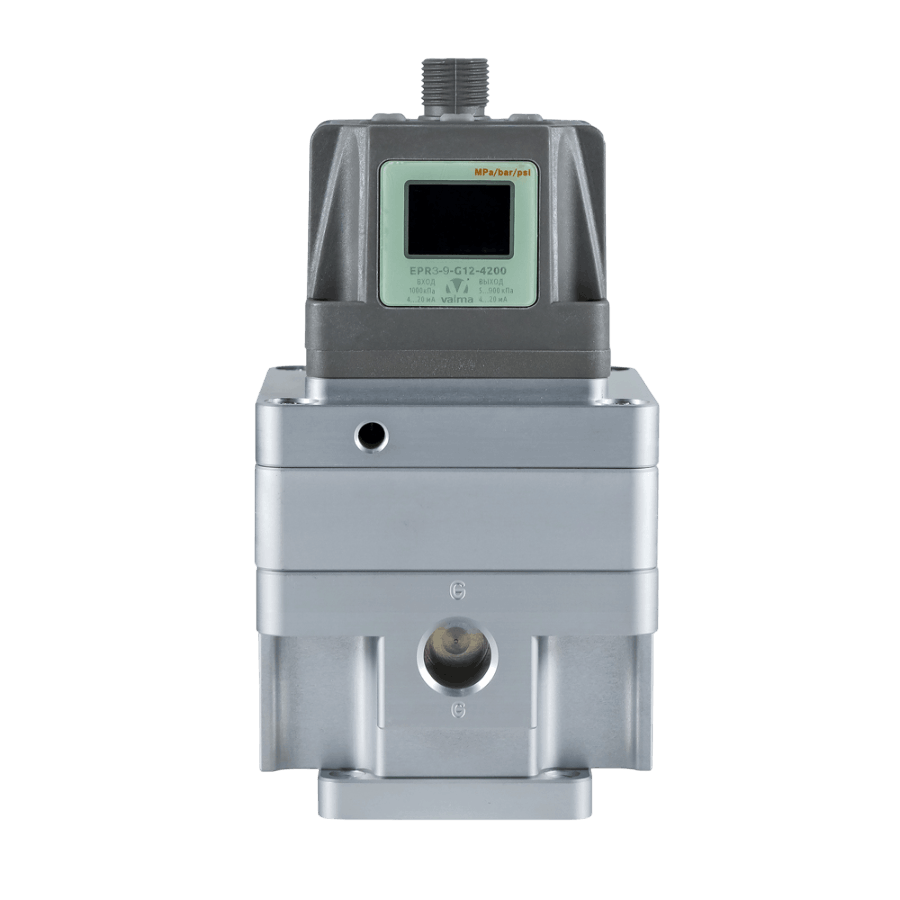

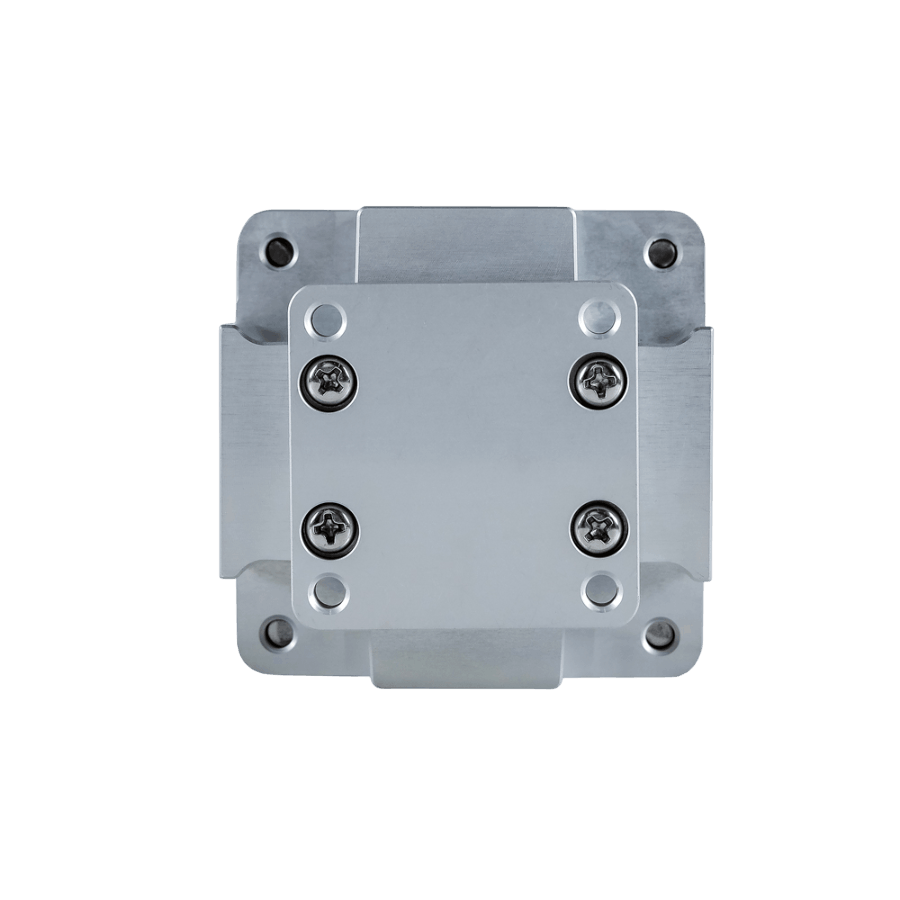

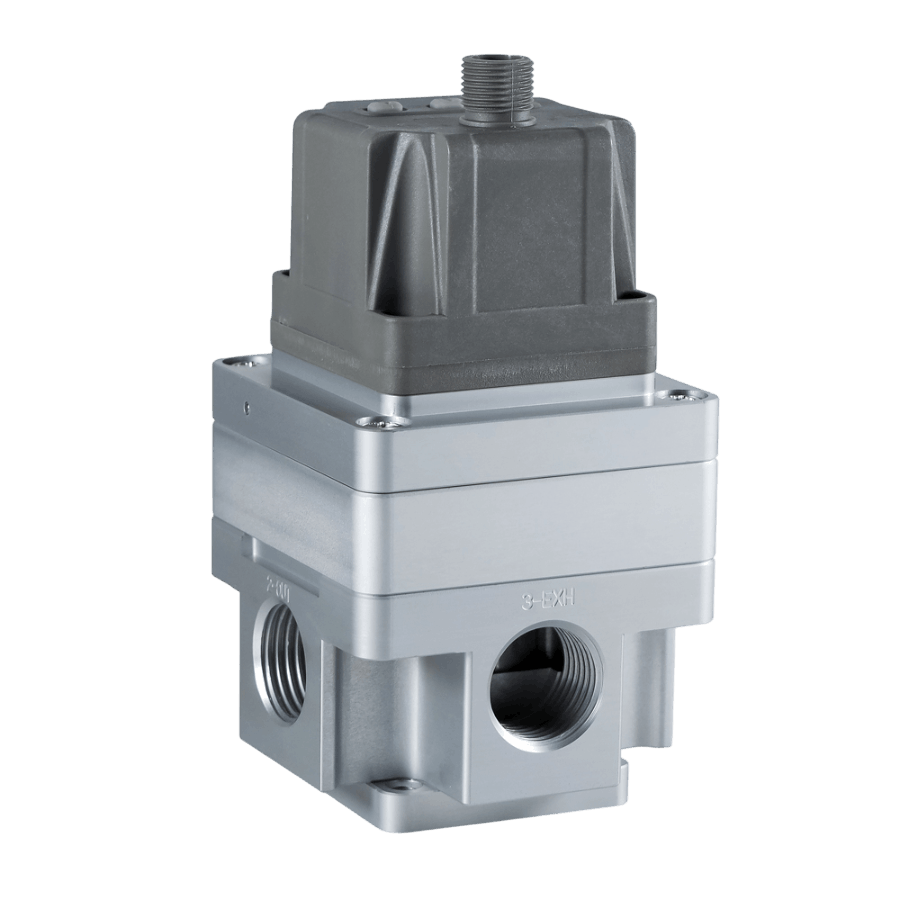

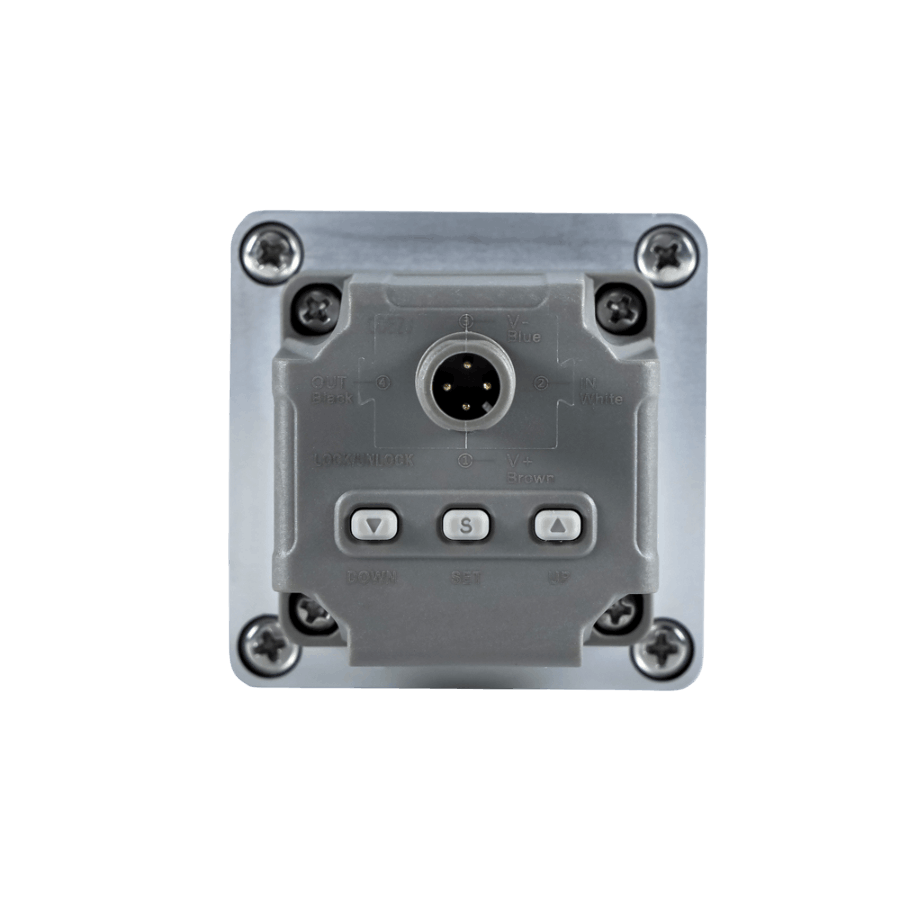

EPR3-9-G12-4200 Электронный регулятор давления G1/2

Описание электронного регулятора VALMA серии EPR

Электронный регулятор давления серии EPR (далее - EPR) применяется в пневматической части автоматизированных систем управления. Его задача - поддерживать заданное давление сжатого воздуха после себя.

Требуемое давление задаётся пропорциональным электрическим сигналом. То есть EPR преобразует электрический сигнал в пневматический (давление), поэтому такие устройства часто называют электропневмопреобразователями (ЭПП).

Описание

Регулятор подключается к магистрали сжатого воздуха и поддерживает давление после себя. Уставка задаётся электрическим сигналом 0…10 В, 0…20 мА или 4…20 мА - в зависимости от модификации.

Конструктивно это трёхпортовый мембранный клапан со встроенным датчиком давления на выходе и электронной системой управления, которая и поддерживает заданное давление. Порты: вход, выход и сброс воздуха.

Как регулируется давление на выходе

Давление регулируется изменением положения гибкой мембраны.

• Если давление на выходе меньше заданного, мембрана прогибается вниз и механически приоткрывает клапан подачи сжатого воздуха. На выход поступает больше воздуха, давление растёт - пока мембрана не вернётся в исходное положение и давление не станет равным заданному.
• Если давление на выходе больше заданного, мембрана прогибается вверх и механически приоткрывает клапан сброса. Воздух сбрасывается в атмосферу, давление на выходе падает - пока мембрана не вернётся в исходное положение и давление не станет равным заданному.

Как задаётся уставка

Нужное давление на выходе устанавливает встроенная электронная система управления - пропорционально входному электрическому сигналу (4…20 мА, 0…10 В и т.д.). Делает она это с помощью двух электромагнитных миниклапанов.

Алгоритм такой: встроенный датчик измеряет давление воздуха на выходе клапана.

• Если давление больше заданного, система подаёт напряжение на катушку миниклапана сброса. Через него сжатый воздух из зоны «над мембраной» уходит в атмосферу. Давление над мембраной падает, мембрана прогибается вверх - и давление на выходе снижается, пока мембрана не вернётся в исходное положение, а давление не станет равным заданному.
• Если давление меньше заданного, система подаёт напряжение на катушку миниклапана подачи. Через него сжатый воздух из магистрали поступает в зону «над мембраной». Давление над мембраной растёт, мембрана прогибается вниз - и давление на выходе увеличивается, пока мембрана не вернётся в исходное положение, а давление не станет равным заданному.

Технические характеристики электронного регулятора VALMA серии EPR

* Для стабилизации давления на входе EPR рекомендуется использовать стандартный пневматический регулятор давления (редуктор).

Подключение электропневомпреобразователя EPR

Подключение электрических соединений

Величина сигнала на аналоговом выходе устройства пропорциональна текущему давлению на выходе EPR в процентах от рабочего давления, определенного модификацией устройства. Настройки пользователя, включая значения минимального и максимального давления на выходе устройства, не изменяют диапазон давления относительно которого формируется значение выходного сигнала.

Рабочее напряжение = 24 В ± 10 %. Подача большего напряжения не допускается и может вызвать повреждение устройства.

Электромагнитные помехи могут вызвать неисправности в работе устройства. Для профилактики воздействия электромагнитных помех рекомендуется принять следующие меры.

• Для питания устройства используйте качественные блоки питания с низким уровнем пульсации выходного напряжения. При необходимости установите сетевой фильтр на линии переменного тока для уменьшения вредного воздействия помех источника питания.
• Устанавливайте устройство вдали от сильных электромагнитных полей и силовых электрических кабелей.
• Не подключайте к одному блоку питания EPR и сильноиндуктивные нагрузки (электромагнитные клапаны, контакторы, мощные реле и т. д.). Если избежать такого подключения невозможно, обязательно используйте защитные модули для гашения индуктивных бросков напряжения.
• Не отключайте и не подключайте разъем к EPR после подачи напряжения питания. Перед снятием разъема с EPR сначала выключите источник питания.

Индикация и органы управления электропневмопреобразователя

Индикация

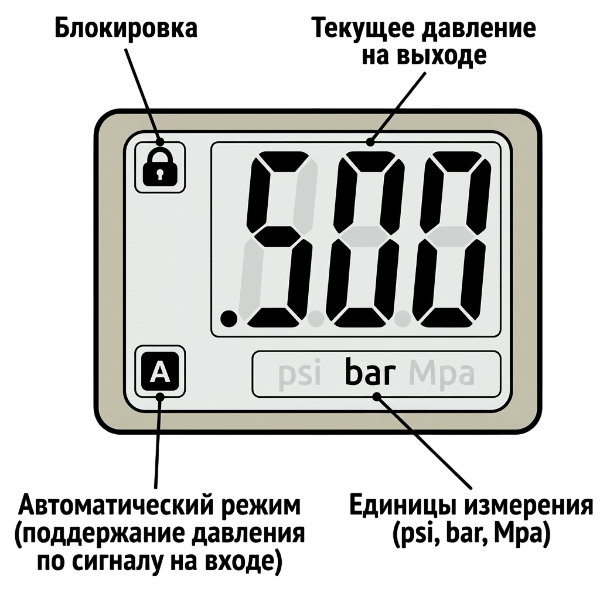

После подачи питания на регулятор давления на дисплее отображаются:

• текущее давление на выходе;
• единицы измерения, в которых показано давление на выходе;
• значок автоматического режима работы (поддержание давления на выходе пропорционально входному сигналу);
• символ блокировки кнопок устройства.

Индикация устройства

Блокировка и разблокировка кнопок управления

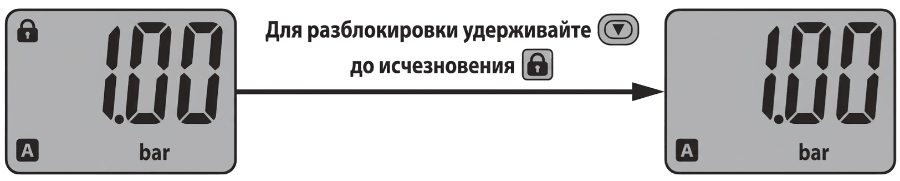

Для разблокировки кнопок управления необходимо нажать и удерживать кнопку до исчезновения символа блокировки (около 3 секунд). Во время удержания кнопки символ блокировки будет мигать.

Разблокировка кнопок управления

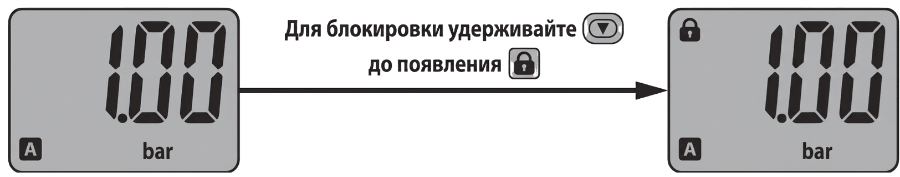

Для блокировки кнопок управления необходимо нажать и удерживать кнопку до появления символа блокировки (около 3 секунд). Если удерживать кнопку после появления символа блокировки он будет мигать. Это обозначает что органы управления заблокированы и кнопку можно отпустить.

Блокировка кнопок управления

Настройка ЭПП VALMA серии EPR

Регулятор давления поставляется полностью настроенным и готовым к эксплуатации. Однако, при необходимости пользователь может изменить некоторые параметры.

Основные настройки

К основным настройкам регулятора давления относятся:

• F-1 - давление на выходе EPR при минимальном значении сигнала на входе;
• F-2 - давление на выходе EPR при максимальном значении сигнала на входе.

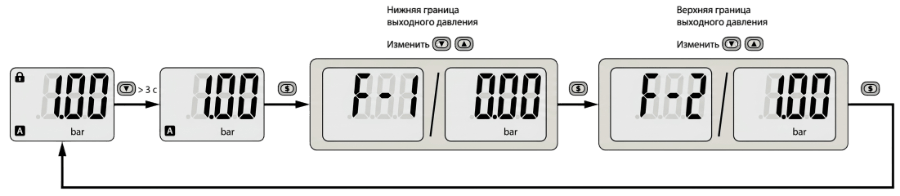

Для изменения основных настроек EPR необходимо разблокировать органы управления, а затем нажать кнопку . Корректировка этих параметров может быть осуществлена в соответствии со следующей схемой.

Основные настройки

Расширенные настройки

К расширенным настройкам регулятора давления относятся:

• F01 - единицы измерения, в которых отображается величина давления на выходе EPR;
• F02 - настройки обработки входного сигнала;
• F03 - настройки чувствительности;
• F04 - корректировка уровня нуля;
• F05 - сброс на заводские настройки.

Корректировка расширенных параметров может быть осуществлена в соответствии со схемой ниже.

Корректировка расширенных параметров

Выбор единиц измерения давления

Выбор единиц измерения, в которых отображается величина давления на выходе EPR осуществляется в параметре F01 расширенных настроек в соответствии со схемой расширенных настроек. Доступны три единицы измерения: бар, МПа, psi.

Обозначение	Название	Значение параметра
бар, bar	бар
МПа, Mpa	мегапаскаль
psi	фунт-сила на квадратный дюйм

Обработка входного сигнала

В устройстве EPR предусмотрено два типа обработки входного сигнала, которые задаются в параметре F02 расширенных настроек в соответствии со схемой расширенных настроек.

Тип 1 - Захват нуля

Функция захвата нуля обеспечивает удержание стабильного минимального значения давления на выходе EPR (параметр F-1) при колебаниях входного сигнала в диапазоне от 0% до заданного порогового значения (M-1).

При превышении порогового значения, давление на выходе будет установлено пропорционально входному сигналу. Пороговое значение может быть задано в диапазоне от 0% (значение параметра 0.0) до 30% (значение параметра 3.0).

Тип 1 - Захват нуля

Тип 2 - Масштабирование входного сигнала

Масштабирование входного сигнала (M-2) осуществляется линейным преобразованием по двум точкам. Настраивается нижняя и верхняя граница преобразования.

Нижняя граница определяет значение входного сигнала, соответствующее минимальному значению давления на выходе EPR (параметр F-1). Величина нижней границы может быть задана в диапазоне от 0% (значение параметра 0.0) до 30% (значение параметра 3.0).

Верхняя граница определяет значение входного сигнала, соответствующее максимальному значению давления на выходе EPR (параметр F-2). Величина верхней границы может быть задана в диапазоне от 50% (значение параметра 5.0) до 100% (значение параметра 10.0).

Тип 2 - Масштабирование входного сигнала

Настройка чувствительности

Настройка чувствительности осуществляется в параметре F03 расширенных настроек в соответствии со схемой расширенных параметров. В устройстве предусмотрено 10 уровней чувствительности (от SL0 до SL9). Значение SL0 соответствует наибольшей чувствительности и повышенной точности регулирования. Значение SL9 соответствует стандартной чувствительности и точности регулирования.

Для большинства применений подстройка чувствительности EPR не требуется. Перед изменением данного параметра рекомендуется проконсультироваться с изготовителем, дистрибьютором или их представителями.

Корректировка уровня нуля

Корректировка уровня нуля позволяет подстроить значение давления на выходе EPR, принимаемое устройством за нулевой уровень. Данная операция может потребоваться если EPR используется в качестве задатчика для внешнего регулятора давления.

Корректировка уровня нуля осуществляется в параметре F04 расширенных настроек EPR в соответствии со схемой расширенных настроек. При нажатии и удержании кнопок ( + ) более 3 секунд устройство измеряет текущее давление на выходе и принимает данную величину в качестве нуля для дальнейшей работы.

Корректировка уровня нуля возможна в диапазоне от 0% до 5% от верхней границы диапазона рабочего давления на выходе.

Сброс на заводские настройки

Сброс на заводские настройки осуществляется после выбора параметра F05 в расширенных настройках устройства в результате нажатия и удержания более 3 секунд кнопок ( + ) (см. схему расширенных настроек).

Габаритные размеры электронного регулятора давления серии EPR

Габаритные размеры электронного регулятора давления серии EPR, мм

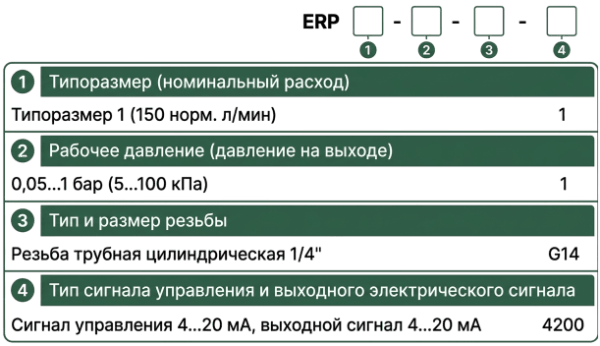

Информация для заказа электропневмопреобразователя VALMA
