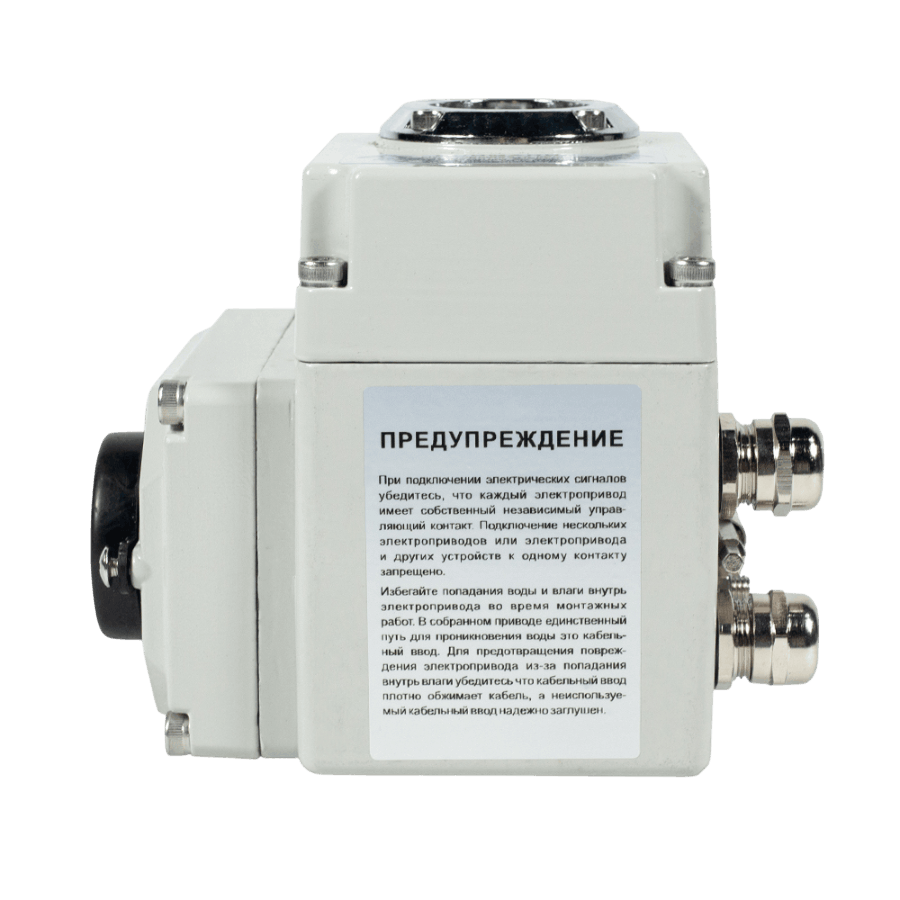

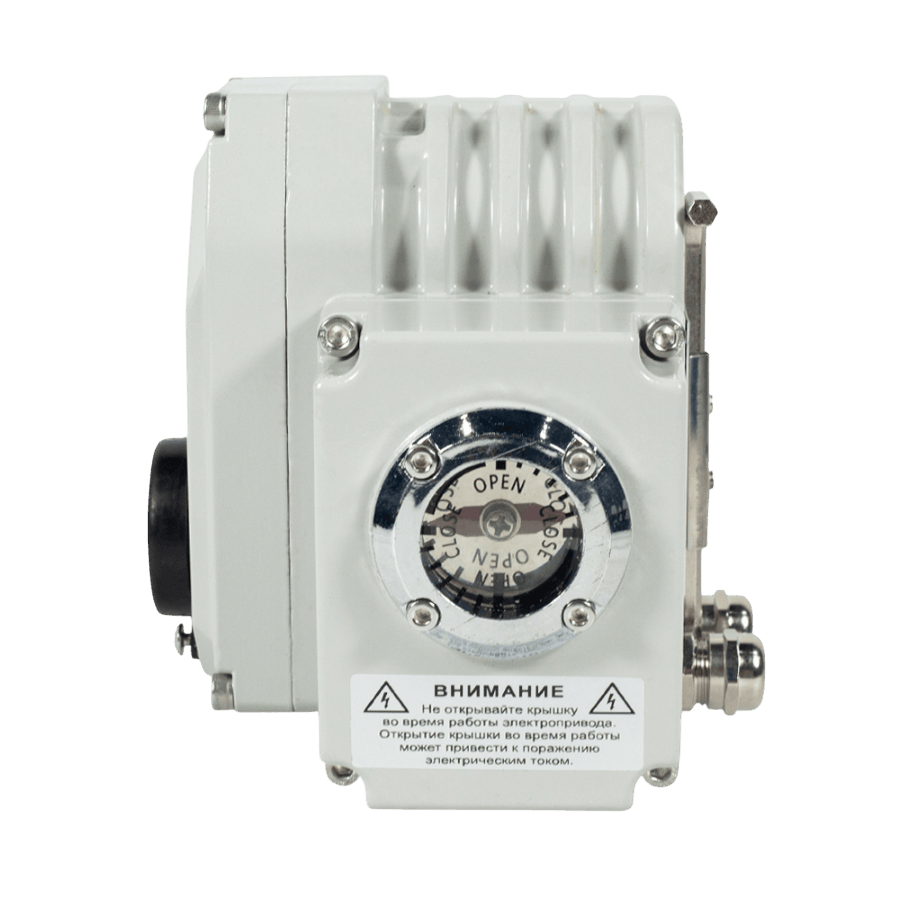

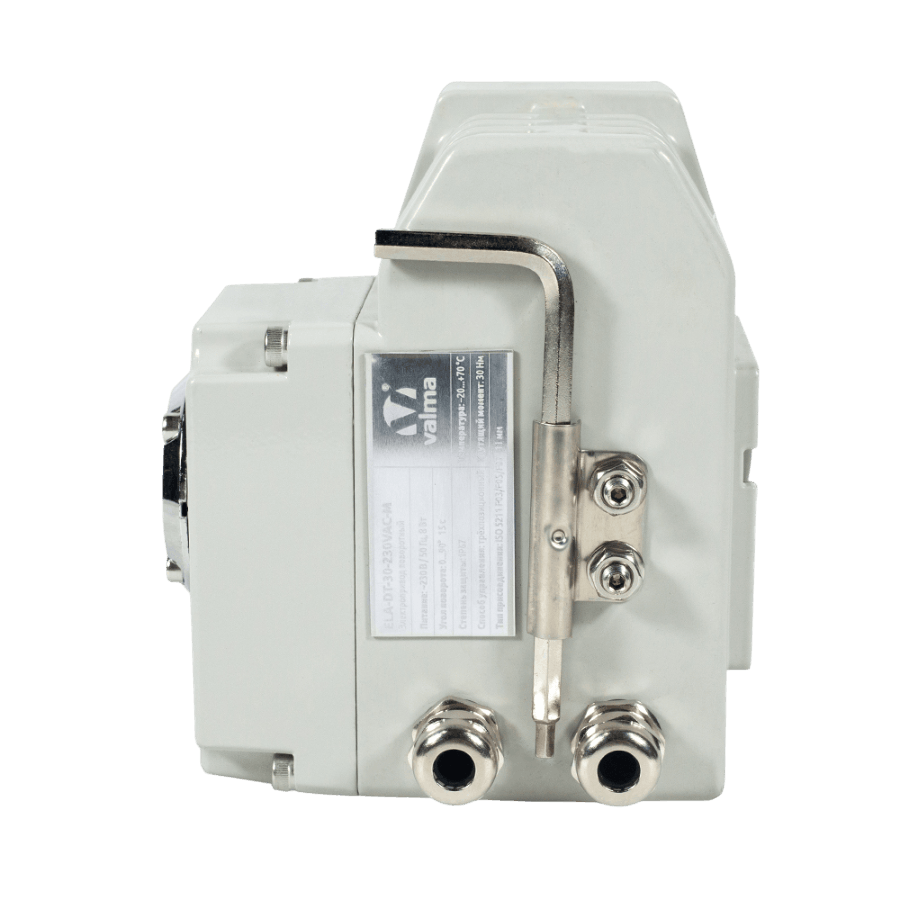

ELA-DT-30-230VAC-M Электропривод поворотный

ELA-DT-30-230VAC-M Электропривод поворотный
ELA-DT-30-230VAC-M Электропривод поворотный
ELA-DT-30-230VAC-M Электропривод поворотный
ELA-DT-30-230VAC-M Электропривод поворотный
Крутящий момент: 30 Нм
Напряжение питания: ~220VAC
Материал корпуса: Металл
18 732 ₽
В наличии: много
-
шт
+
В корзину

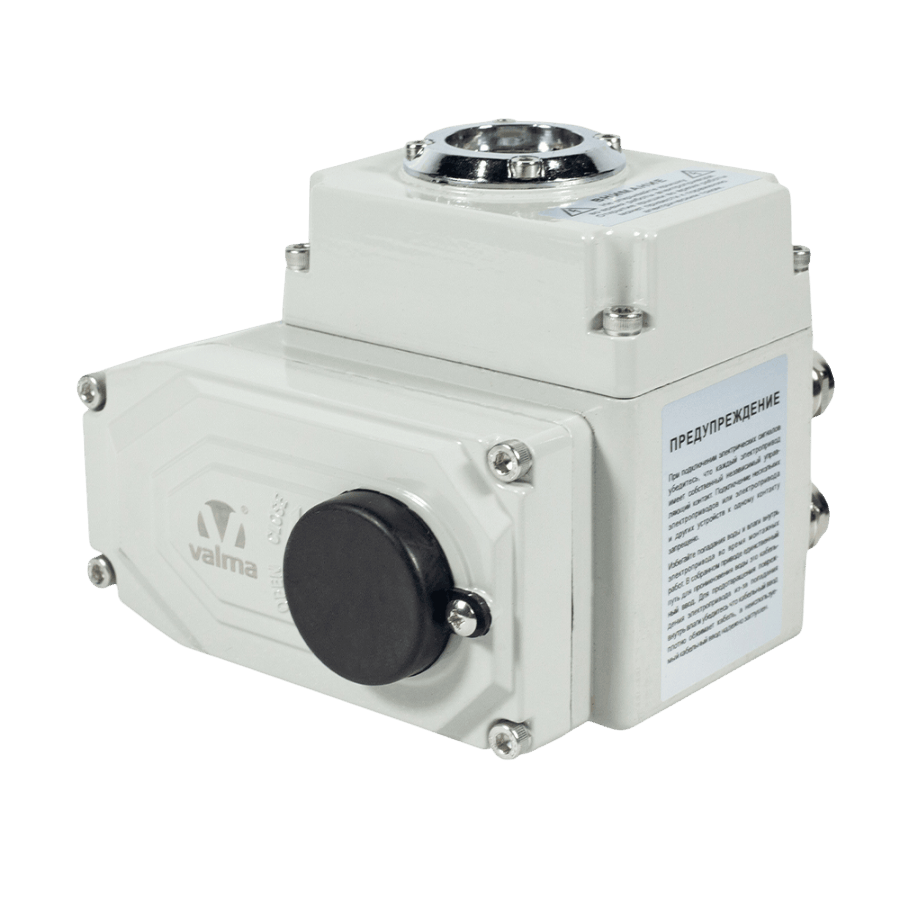

Описание поворотного электропривода VALMA серии ELA‑DT

Поворотный электропривод VALMA серии ELA‑DT предназначен для управления шаровыми клапанами (кранами) BAV, дисковыми затворами и другими исполнительными механизмами, которые работают за счёт поворота рабочего органа на 90°. Присоединительный фланец для установки привода должен соответствовать ГОСТ Р 55510‑2013 или ISO 5211.

Что это такое

Это электрический мотор с редуктором, выполненный в одном корпусе вместе с платой управления, концевыми выключателями и визуальным индикатором текущего положения. Редуктор обеспечивает высокий крутящий момент на выходном валу при небольшом электропотреблении. Встроенные концевые выключатели автоматически отключают мотор при достижении крайних положений и позволяют отслеживать эти состояния в системе управления.

Исполнения корпуса

  • Пластиковый (ELA‑...‑P) - крутящий момент до 30 Н·м; совместим с шаровыми кранами VALMA серии BAV до DN 25 (G 1") включительно.
  • Металлический (ELA‑...‑M) - крутящий момент до 50 Н·м; совместим с шаровыми клапанами VALMA серии BAV до DN 50 (G 2") включительно.

Как используется

  • Как регулирующий - по трёхпозиционной схеме управления (больше / меньше / стоп). Обычно её поддерживают приборы для управления клапанами запорно-регулирующими (КЗР), например ПИД‑регуляторы ELHART серии ECV.
  • Как запорный - подключение через промежуточное реле; со стороны системы управления достаточно одного контакта (например, сигнала «открыть»). Такую схему поддерживают, например, регуляторы ELHART серии ECD в режиме ON/OFF (двухпозиционного) управления.

Особенности поворотного электропривода VALMA серии ELA‑DT

  • Два исполнения корпуса: пластиковый и металлический.
  • Модели с напряжением питания ~220 В и =24 В.
  • Каждый привод можно использовать и как регулирующий (больше/меньше/стоп), и как запорный (ON/OFF).
  • Две группы встроенных концевых выключателей:
    • одна - для автоматического отключения мотора в крайних положениях (полностью закрыт и полностью открыт);
    • вторая - для передачи сигнала обратной связи в систему управления.
  • Все шестерни редуктора металлические и проходят специальную термообработку - для увеличения времени бесперебойной работы.
  • Визуальный индикатор степени открытия - по нему легко понять текущее состояние присоединённой арматуры.
  • Ручной дублер - позволяет провернуть выходной вал без электропитания, чтобы открыть или закрыть арматуру.
  • Шестигранник для поворота ручного дублера входит в комплект поставки и надёжно крепится на корпусе привода.
  • Стандартная монтажная поверхность - привод можно ставить на шаровые краны, дисковые затворы и другие механизмы с параллельной или диагональной квадратной головкой по ГОСТ Р 55510‑2013 или ISO 5211.
  • Двойная защита от агрессивной окружающей среды:
    • первый барьер - корпус со степенью защиты IP67;
    • второй - специальный состав, покрывающий наиболее чувствительные к влаге части платы управления.
  • К каждому приводу прилагается паспорт с подробным описанием, техническими характеристиками и понятными схемами подключения.
  • Схема подключения есть не только в документации, но и под крышкой привода (для металлического корпуса) или прямо на корпусе (для пластикового) - это упрощает электромонтаж и снижает вероятность ошибок.

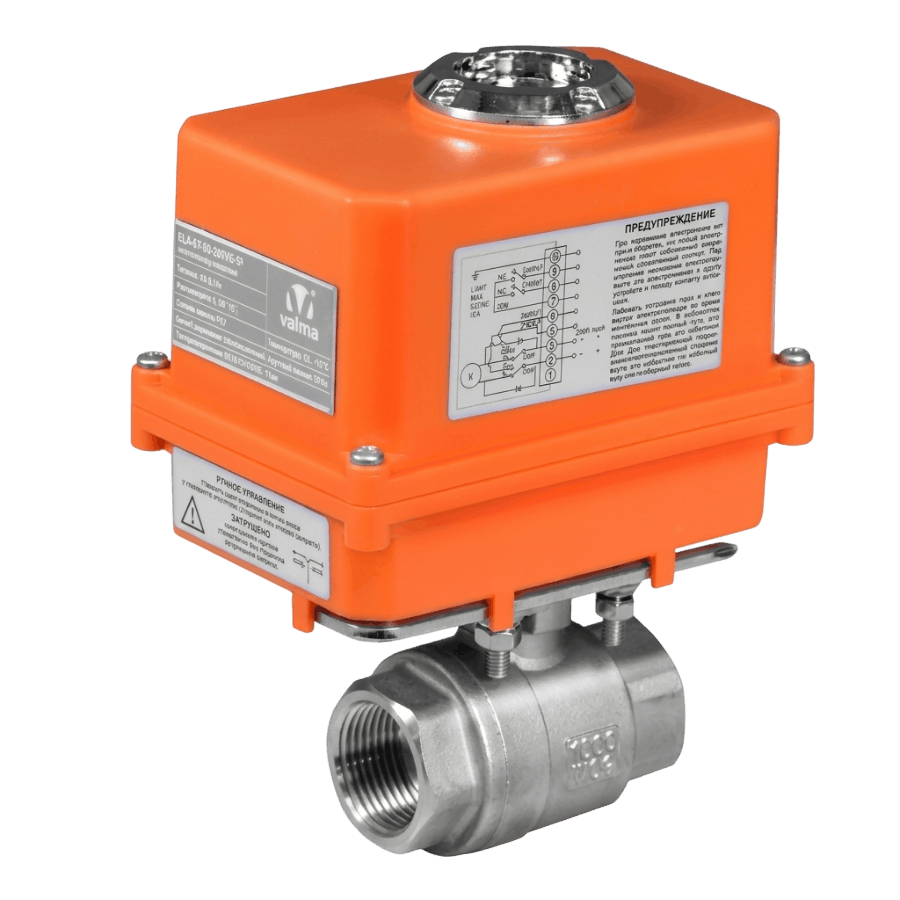

Шаровой кран BAV-S304-2P-T-025 с электроприводом ELA-DT-30-230VAC-P Шаровой кран BAV-S304-2P-T-025
с электроприводом ELA-DT-30-230VAC-P

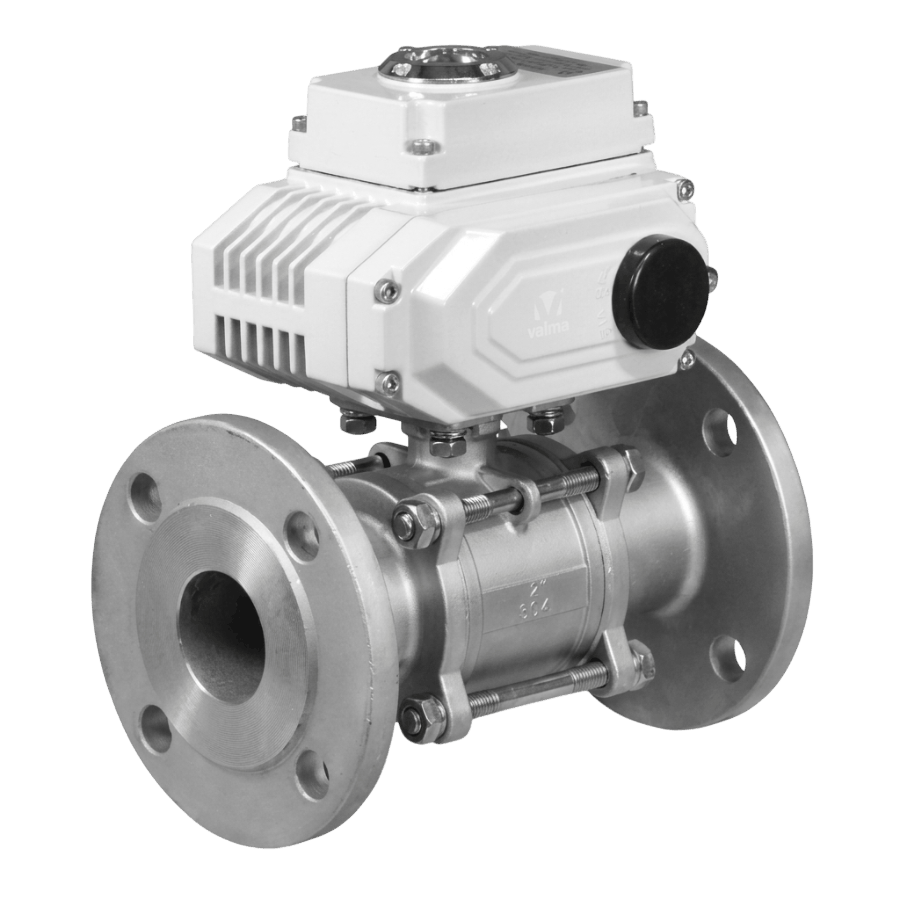

Шаровой кран BAV-S304-3P-F-050 с электроприводом ELA-DT-50-24VDC-M Шаровой кран BAV-S304-3P-F-050
с электроприводом ELA-DT-50-24VDC-M

Технические характеристики поворотного электропривода VALMA серии ELA‑DT

Артикул ELA-DT-30-230VAC-P
ELA-DT-30-24VDC-P 		ELA-DT-50-230VAC-M
ELA-DT-50-24VDC-M
Тип оборудования электропривод поворотный
Угол поворота 90°
Время полного хода 15 с 30 с
Крутящий момент 30 Н • м 50 Н • м
Стандарт присоединения к ИМ ГОСТ Р 55510-2013, ISO 5211
Типоразмер присоединения F03/F05, с параллельной или диагональной
квадратной головкой 11 мм 		F05/F07, с параллельной или диагональной квадратной головкой 14 мм
Напряжение питания ~ 230 В, 50-60 Гц или = 24 В (см. модельный ряд)
Потребляемая мощность 20 Вт 15 Вт
Способ управления трёхпозиционное (больше/меньше/стоп)
Концевые выключатели 2 НО (открыто, закрыто), макс. 250 В, 10 А
Автоотключение в крайних положениях Да
Ручной дублёр однооборотный многооборотный
приводится в действие шестигранником (в комплекте)
Визуальный индикатор стрелочный, со шкалой угла поворота вала
Материал корпуса пластик алюминиевый сплав
Кабельный ввод 1, под кабель ∅ 6…10 мм 2, под кабель ∅ 6…10 мм
Степень защиты корпуса IP 67
Температура окружающей среды -20…+70 °С
Влажность окружающей среды макс. 90%, без образования конденсата
Устойчивость к вибрациям X Y Z 10g, 0,2…34 Гц, 30 мин

Габаритные размеры поворотного электропривода VALMA серии ELA‑DT

Габаритные размеры электроприводов ELA-DT-30-230VAC-P и ELA-DT-30-24VDC-P, мм
Габаритные размеры электроприводов ELA-DT-30-230VAC-P и ELA-DT-30-24VDC-P, мм Габаритные размеры электроприводов ELA-DT-30-230VAC-P и ELA-DT-30-24VDC-P, мм

Габаритные размеры электроприводов ELA-DT-50-230VAC-M и ELA-DT-50-24VDC-M, мм
Габаритные размеры электроприводов ELA-DT-50-230VAC-M и ELA-DT-50-24VDC-M, мм Габаритные размеры электроприводов ELA-DT-50-230VAC-M и ELA-DT-50-24VDC-M, мм

Схемы подключения поворотного электропривода VALMA серии ELA‑DT

Электроприводы ELA-DT имеют трехпозиционную схему управления (больше/меньше/стоп). Это обозначает что на привод может быть подано два сигнала: сигнал «открыть» («больше») или сигнал «закрыть» («меньше»). При подаче одного из этих сигналов вал привода приходит во вращение в заданном направлении, при отсутствии обоих сигналов он находится в остановленном состоянии.

Так как время полного хода электроприводов составляет 15...30 секунд, что в несколько десятков раз превышает период управления большей части систем автоматического регулирования, они могут быть использованы как в качестве регулирующих исполнительных механизмов (для управления регулирующими шаровыми кранами или дисковыми затворами), так и в качестве двухпозиционных (для управления запорными шаровыми кранами или дисковыми затворами).

Схемы подключения приведены на рисунках ниже. Для доступа к клеммам необходимо снять с электропривода верхнюю крышку, выкрутив четыре фиксирующих винта.

Схема подключения электроприводов переменного тока

Управление электроприводом переменного тока осуществляется попеременной подачей фазы (L) на клеммы открытия (3) и закрытия (4). При этом нулевой провод (N) должен быть подключен к клемме 2. Одновременная подача фазы на клеммы открытия (3) и закрытия (4) ЗАПРЕЩЕНА. Электрическая схема, обеспечивающая защиту от одновременной подачи сигналов открытия и закрытия на электропривод приведена в подразделе Рекомендации по подключению электроприводов переменного тока.

Схема подключения электроприводов переменного тока (ELA-DT-...-...VAC-...) Схема подключения электроприводов переменного тока (ELA-DT-...-...VAC-...)
Блоки оперативных параметров

Обратите внимание на то, что клеммы внутри электропривода пронумерованы справа налево.

Блоки оперативных параметров

На клеммы 2...6 ЗАПРЕЩЕНО подавать напряжение, превышающее напряжение питания (указано на шильдике, закрепленном на корпусе привода) более чем на 10%. На клеммы 7...9 ЗАПРЕЩЕНО подавать напряжение более ~ 250 В.

Блоки оперативных параметров

Все неиспользованные кабельные вводы должны быть надежно заглушены для предотвращения попадания воды и влаги внутрь электропривода.


Схема подключения электроприводов постоянного тока

Управление электроприводом постоянного тока осуществляется сменой полярности питающего напряжения. Для открытия электропривода необходимо к клемме 3 подключить «минус» (-) источника питания, а к клемме 4 - «плюс» (+); для закрытия наоборот: к клемме 3 - «плюс» (+), к клемме 4 - «минус» (-). При отсутствии разности потенциалов между клеммами 3 и 4 (к обоим клеммам подключен «минус» или к обоим клеммам подключен «плюс») электропривод будет находиться в состоянии «стоп». Электрическая схема, позволяющая реализовать данный принцип управления приведена в подразделе Рекомендации по подключению электроприводов постоянного тока.

Схема подключения электроприводов постоянного тока (ELA-DT-...-...VDC-...) Схема подключения электроприводов постоянного тока (ELA-DT-...-...VDC-...)
Блоки оперативных параметров

Обратите внимание на то, что клеммы внутри электропривода пронумерованы справа налево.

Блоки оперативных параметров

На клеммы 2...6 ЗАПРЕЩЕНО подавать напряжение, превышающее напряжение питания (указано на шильдике, закрепленном на корпусе привода) более чем на 10%. На клеммы 7...9 ЗАПРЕЩЕНО подавать напряжение более ~ 250 В.

Блоки оперативных параметров

Все неиспользованные кабельные вводы должны быть надежно заглушены для предотвращения попадания воды и влаги внутрь электропривода.


Рекомендации по подключению поворотного электропривода VALMA серии ELA‑DT

Рекомендации по подключению электроприводов переменного тока

При подключении электроприводов переменного тока к системе управления рекомендуется использовать промежуточные реле.

Для предотвращения коллизий при одновременной подаче сигналов на открытие и закрытие электропривода при трехпозиционном (больше/меньше/ стоп) способе управления рекомендуется использовать схему, приведённую на рисунке ниже. В данной схеме управления приоритетным является направление на закрытие. Это обозначает что при одновременной подаче сигналов на «открытие» и на «закрытие» электропривод будет закрываться. Для реализации обратного поведения сигналы «открыть» и «закрыть» следует поменять местами.

Рекомендуемая схема трехпозиционного управления (больше/меньше/стоп) электроприводом переменного тока (ELA-DT-...-...VAC-...) Рекомендуемая схема трехпозиционного управления (больше/меньше/стоп) электроприводом переменного тока (ELA-DT-...-...VAC-...)

При использовании двухпозиционного способа управления (открыт/закрыт, без остановки в промежуточных положениях) рекомендуется использовать схему, приведённую на рисунке ниже.

Рекомендуемая схема двухпозиционного управления (открыт/закрыт, без остановки в промежуточных положениях) электроприводом переменного тока (ELA-DT-...-...VAC-...) Рекомендуемая схема двухпозиционного управления (открыт/закрыт, без остановки в промежуточных положениях) электроприводом переменного тока (ELA-DT-...-...VAC-...)

Для считывания сигнала обратной связи с электропривода (полностью закрыт или полностью открыт) рекомендуется использовать блок концевых выключателей, сигналы которого выведены на клеммы 7...9. Концевые выключатели, сигналы которых выведены на клеммы 5...6, также могут быть использованы в качестве сигнала обратной связи, но в этом случае необходимо учитывать следующие особенности.

  • При полном открытии (закрытии) электропривода на клемму 5 (6) поступает напряжение, подаваемое на клемму 3 (4). Таким образом, для считывания обратной связи с клемм 5...6 следует использовать схему подключения нагрузки с общей нейтралью (при полном открытии (закрытии) привода на клемму 5 (6) поступает фаза).
  • При отсутствии сигнала на открытие (закрытие) электропривода от системы управления, считать обратную связь с клеммы 5 (6) невозможно. Для считывания обратной связи вне зависимости от наличия или отсутствия сигналов от системы управления следует использовать блок концевых выключателей, подключенных к клеммам 7...9.
  • Концевые выключатели, подключенные к клеммам 7...9 срабатывают на несколько градусов раньше концевых выключателей, подключенных к клеммам 5...6.

Рекомендации по подключению электроприводов постоянного тока

Управление электроприводом постоянного тока осуществляется сменой полярности управляющего сигнала. Для открытия необходимо подключить к клемме 3 минус (-), а к клемме 4 - плюс (+); для закрытия наоборот: к клемме 3 - плюс (+), к клемме 4 - минус (-). При отсутствии разности потенциалов между клеммами 3 и 4 электропривод находится в состоянии «стоп». Электрическая схема, позволяющая реализовать требуемый принцип управления приведена на рисунке ниже. В отличие от схемы управления электроприводом переменного тока, в данном случае при одновременной подаче сигналов на «открытие» и «закрытие» электропривод будет находится в состоянии «стоп».

Рекомендуемая схема трехпозиционного управления (больше/меньше/стоп) электроприводом постоянного тока (ELA-DT-...-...VDC-...) Рекомендуемая схема трехпозиционного управления (больше/меньше/стоп) электроприводом постоянного тока (ELA-DT-...-...VDC-...)

При использовании двухпозиционного способа управления (открыт/закрыт, без остановки в промежуточных положениях) рекомендуется использовать схему, приведённую на рисунке ниже.

Рекомендуемая схема двухпозиционного управления (открыт/закрыт, без остановки в промежуточных положениях) электроприводом постоянного тока (ELA-DT-...-...VDC-...) Рекомендуемая схема двухпозиционного управления (открыт/закрыт, без остановки в промежуточных положениях) электроприводом постоянного тока (ELA-DT-...-...VDC-...)

Для считывания сигнала обратной связи с электропривода (полностью закрыт или полностью открыт) рекомендуется использовать блок концевых выключателей, сигналы которого выведены на клеммы 7...9. Концевые выключатели, сигналы которых выведены на клеммы 5...6, также могут быть использованы в качестве сигнала обратной связи, но в этом случае необходимо учитывать следующие особенности.

  • При полном открытии (закрытии) электропривода на клемму 5 (6) поступает «минус». Таким образом, для считывания обратной связи с клемм 5...6 следует использовать схему подключения нагрузки с общим плюсом (аналогично схеме подключения датчиков NPN типа).
  • При отсутствии сигнала на открытие (закрытие) электропривода от системы управления, считать обратную связь с клеммы 5 (6) невозможно. Для считывания обратной связи вне зависимости от наличия или отсутствия сигналов от системы управления следует использовать блок концевых выключателей, подключенных к клеммам 7...9.
  • Концевые выключатели, подключенные к клеммам 7...9 срабатывают на несколько градусов раньше концевых выключателей, подключенных к клеммам 5...6.

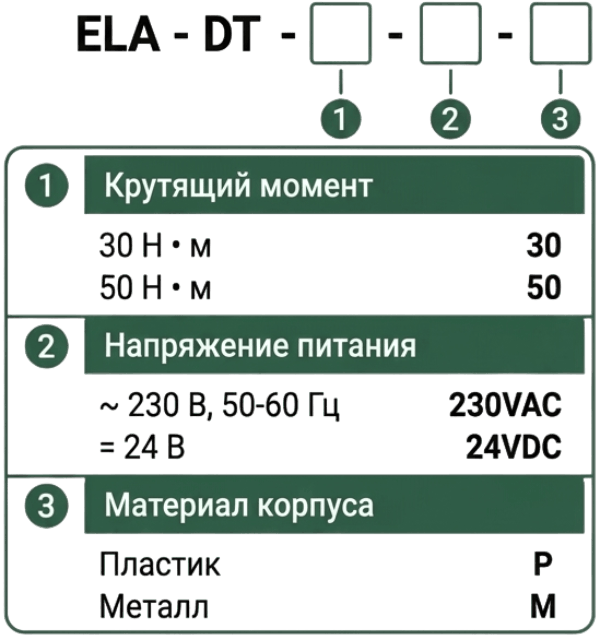

Информация для заказа поворотного электропривода VALMA серии ELA‑DT

Информация для заказа

Документация и ПО

Наименование Тип документа
VALMA-ELA-DT.ПС (Паспорт Электропривод поворотный) Паспорт
Трубопроводная арматура VALMA Каталог
Декларация о соответствии ТР ТС 004, 020 - Электропривод поворотный ELA-DT (1д) Декларации о соответствии (ТС и ЕАЭС)
Информационное письмо - Электропривод поворотный ELA Письмо
