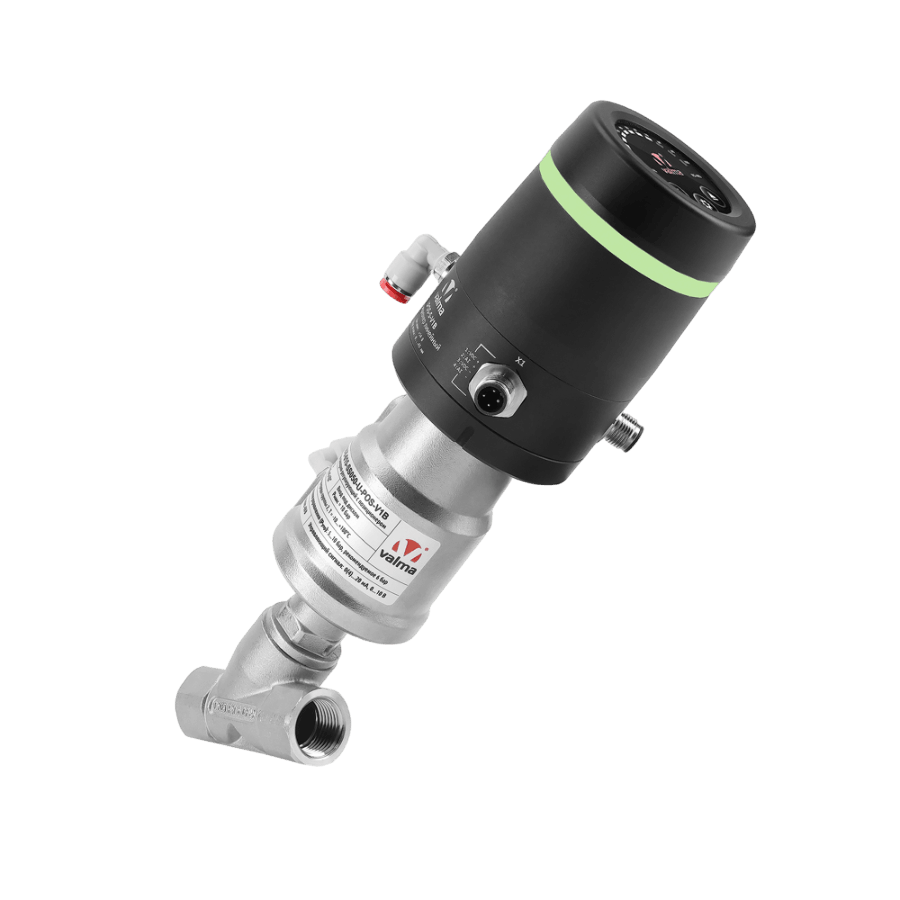

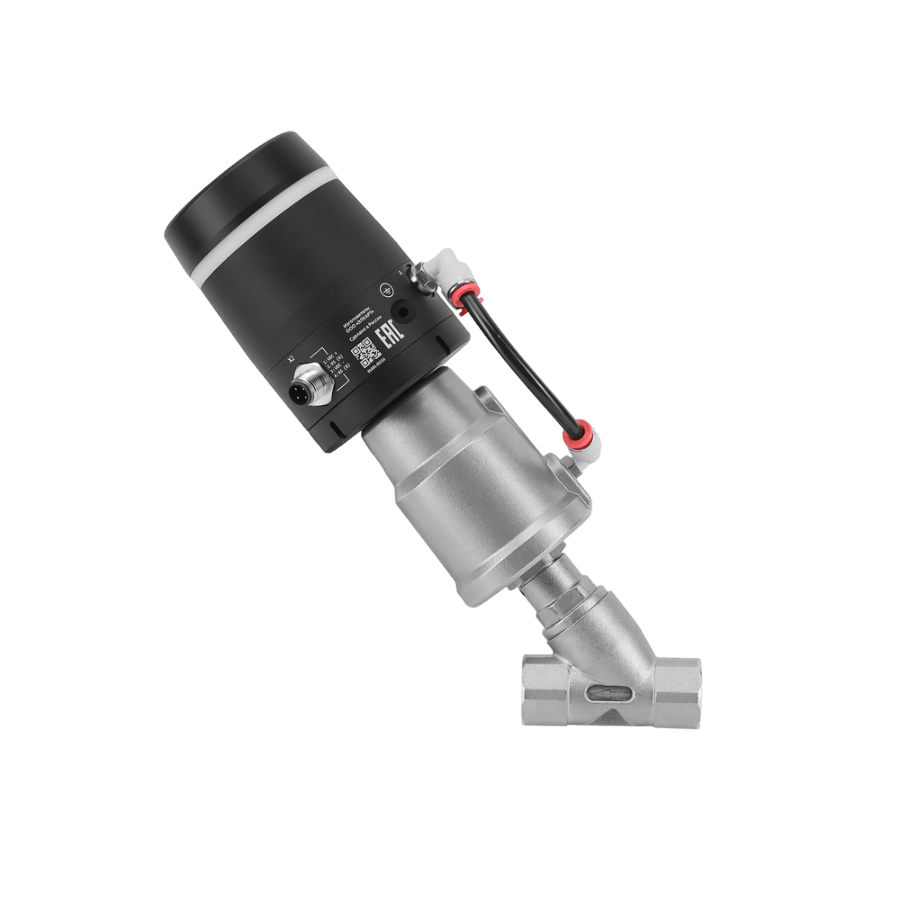

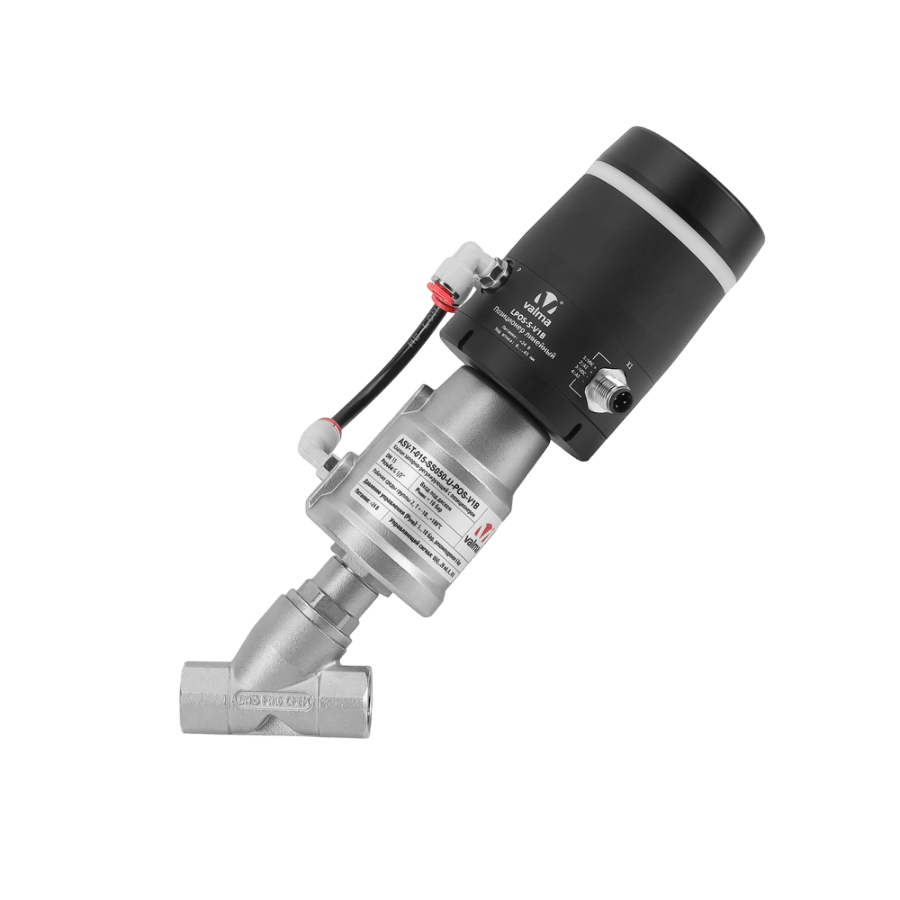

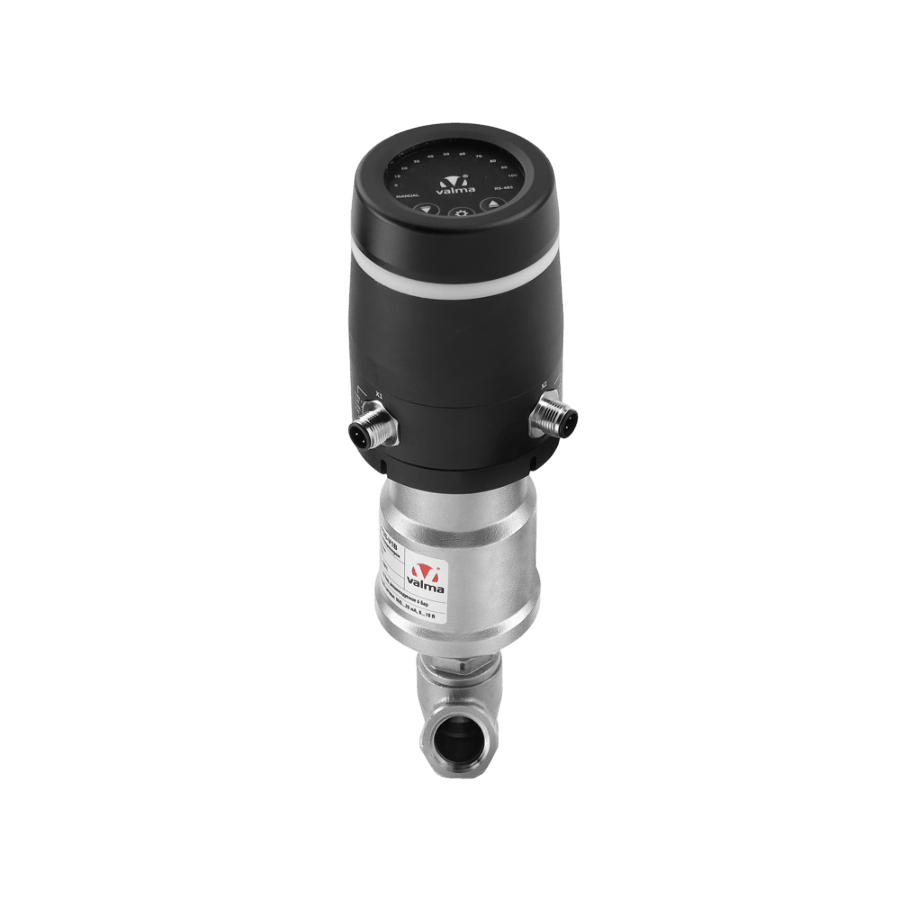

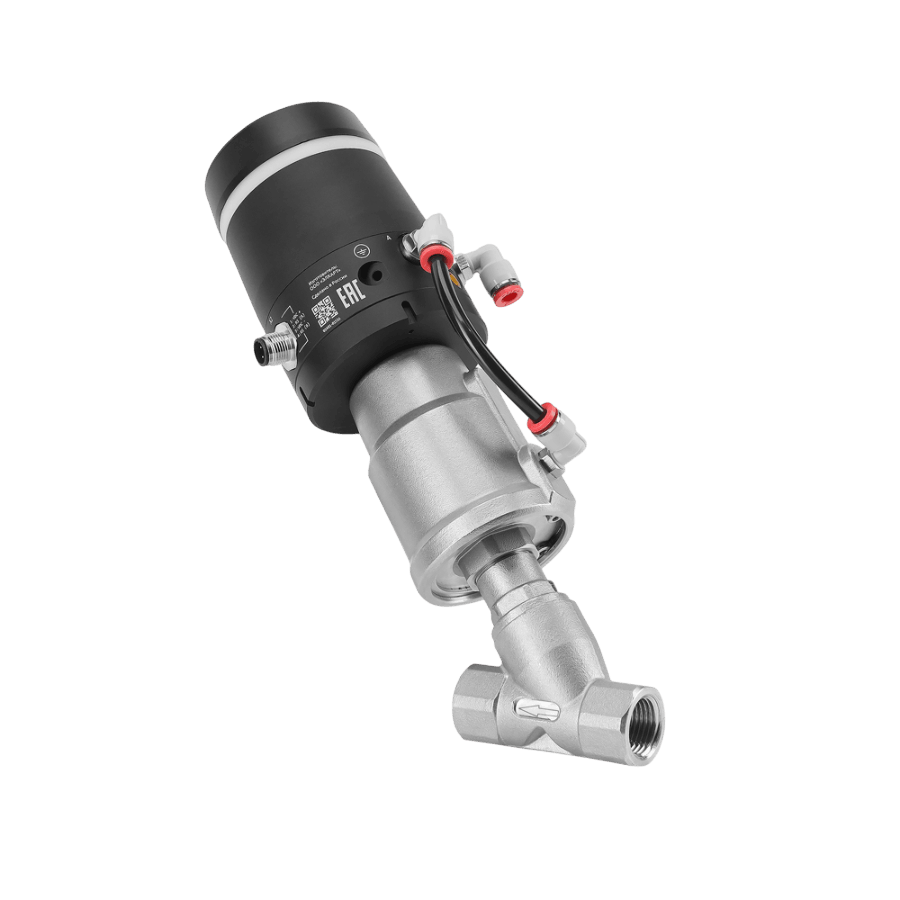

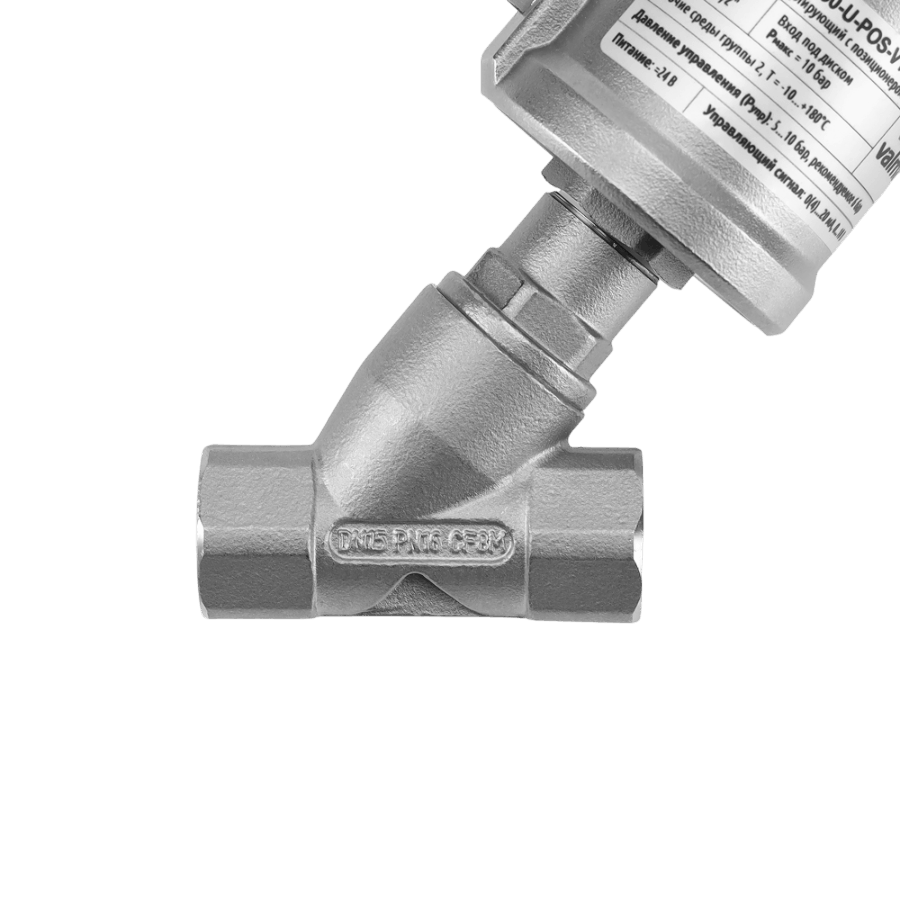

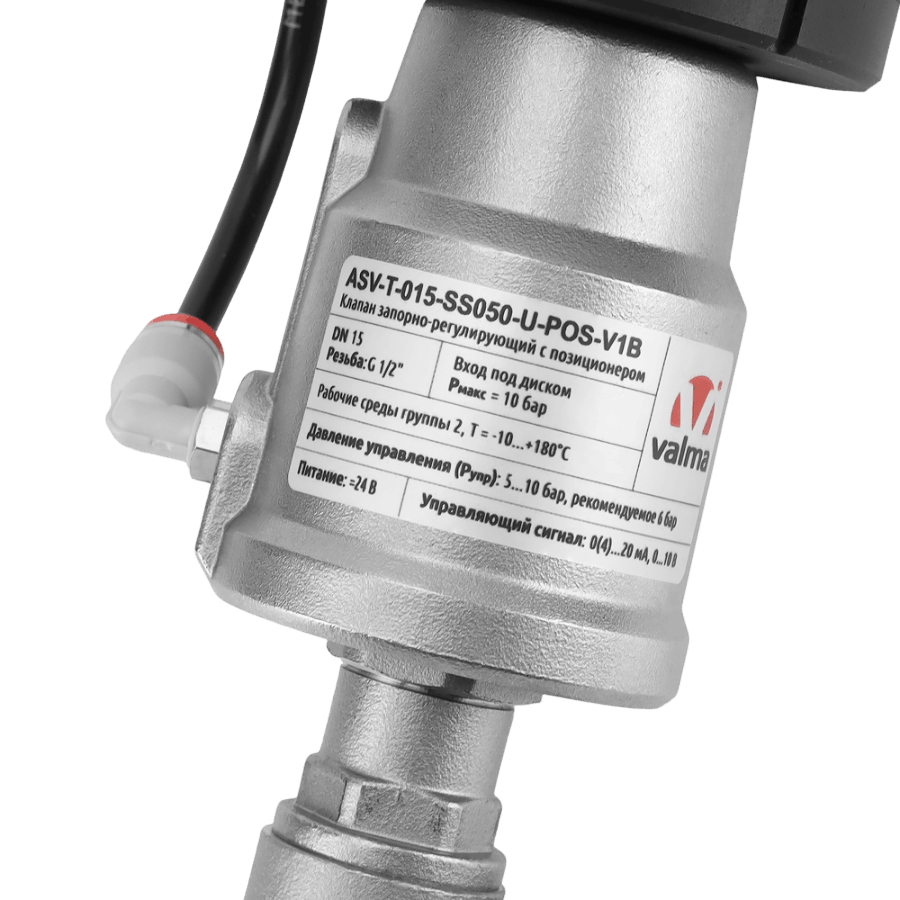

ASV-T-015-SS050-U-POS-V1B Клапан запорно-регулирующий с позиционером

Описание запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1

Клапаны VALMA серии ASV-POS-V1 - запорно-регулирующие клапаны с позиционером и пневмоприводом.

Они предназначены для перекрытия потока и регулирования расхода различных сред: воды, пара, пропиленгликоля и других.

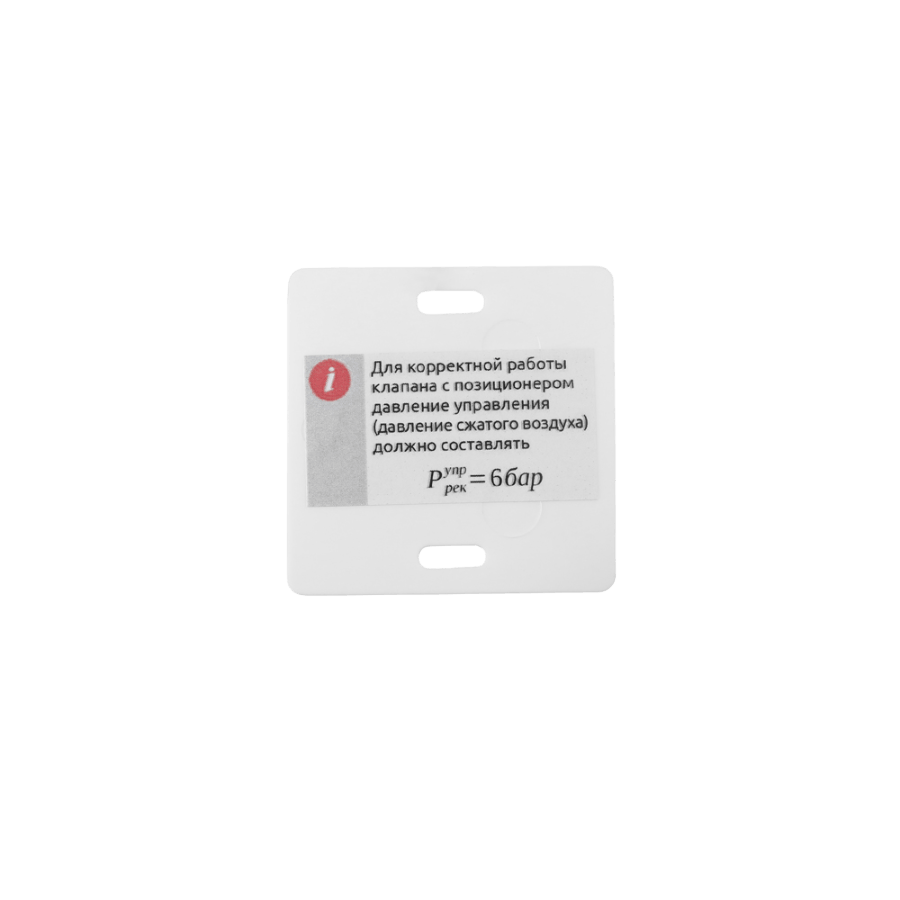

Для корректной работы к клапану подключают сжатый воздух и питание =24 В.

Управление

• Аналоговым сигналом:
  • ток 4…20 мА;
  • ток 0…20 мА;
  • напряжение 0…10 В.
• По интерфейсу RS‑485 (протокол Modbus RTU).

В зависимости от величины управляющего сигнала клапан открывается на заданную величину и регулирует расход жидкости, газа или пара.

Особенности запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1

Запорно-регулирующий клапан с позиционером VALMA серии ASV-POS-V1

Конструкция и присоединение

• Надёжная механическая часть - как у запорных клапанов VALMA серии ASV.

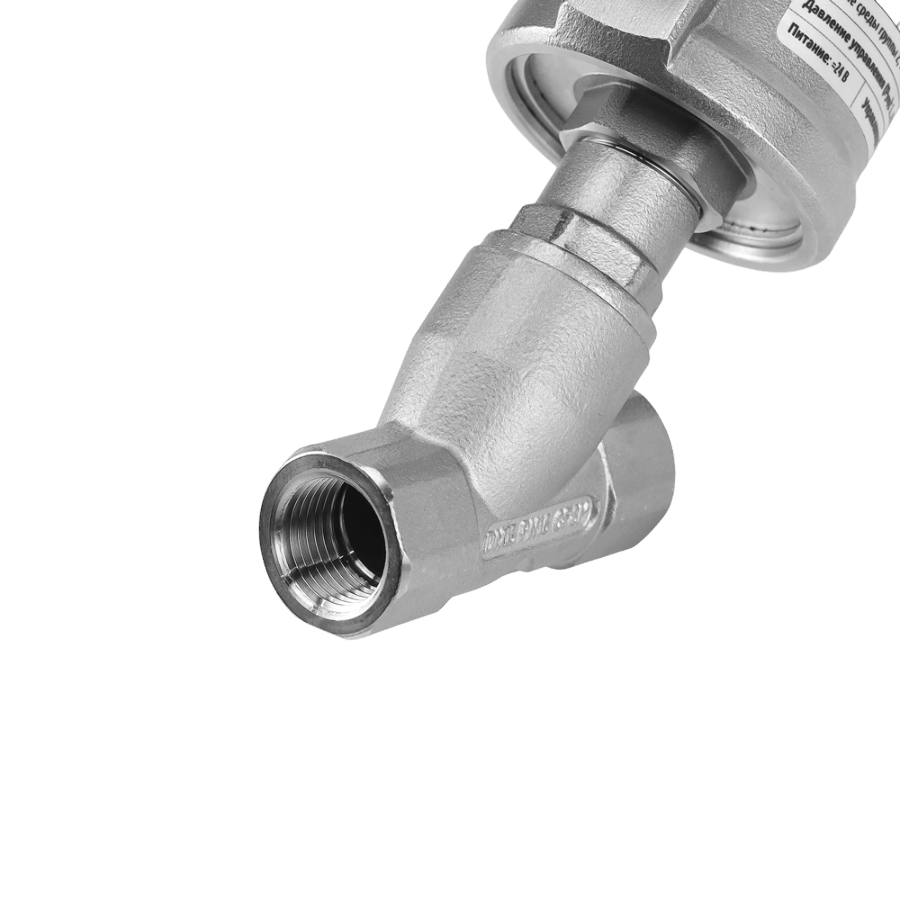

• Присоединение к трубопроводу: резьбовое или под приварку.
• Типоразмеры: от DN15 (G1/2") до DN50 (G2").

Управление

• Сигнал задания уставки: 4…20 мА, 0…20 мА или 0…10 В.

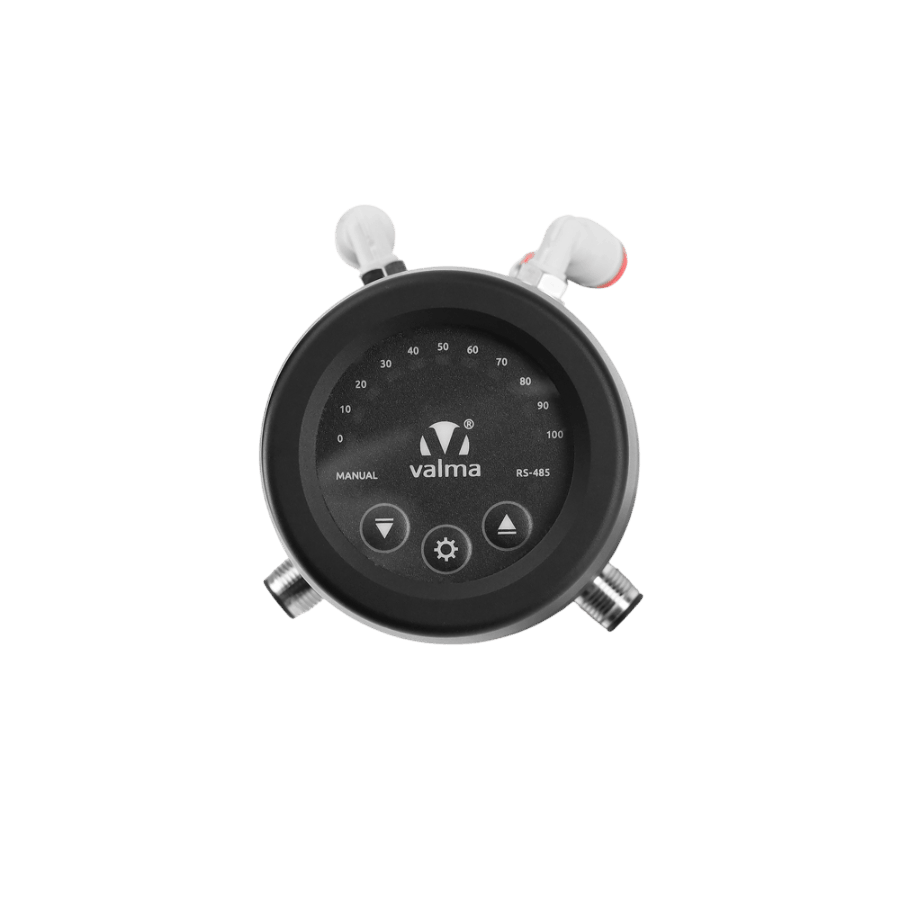

• Ручное управление - кнопками на позиционере.
• Индикация: светодиоды показывают текущее положение клапана (процент открытия) и режим работы.
• Поддерживаются все функции позиционеров VALMA LPOS‑S‑V1.

Поведение при авариях

• При обрыве линии напряжения питания клапан закрывается.
• Положение клапана при обрыве управляющего сигнала - настраивается.

Ввод в эксплуатацию

• Клапан поставляется готовым к работе: настройка, адаптация и конфигурирование не требуются.
• Достаточно смонтировать клапан на трубопровод, подключить сжатый воздух, питание =24 В и сигнал задания уставки 4…20 мА.

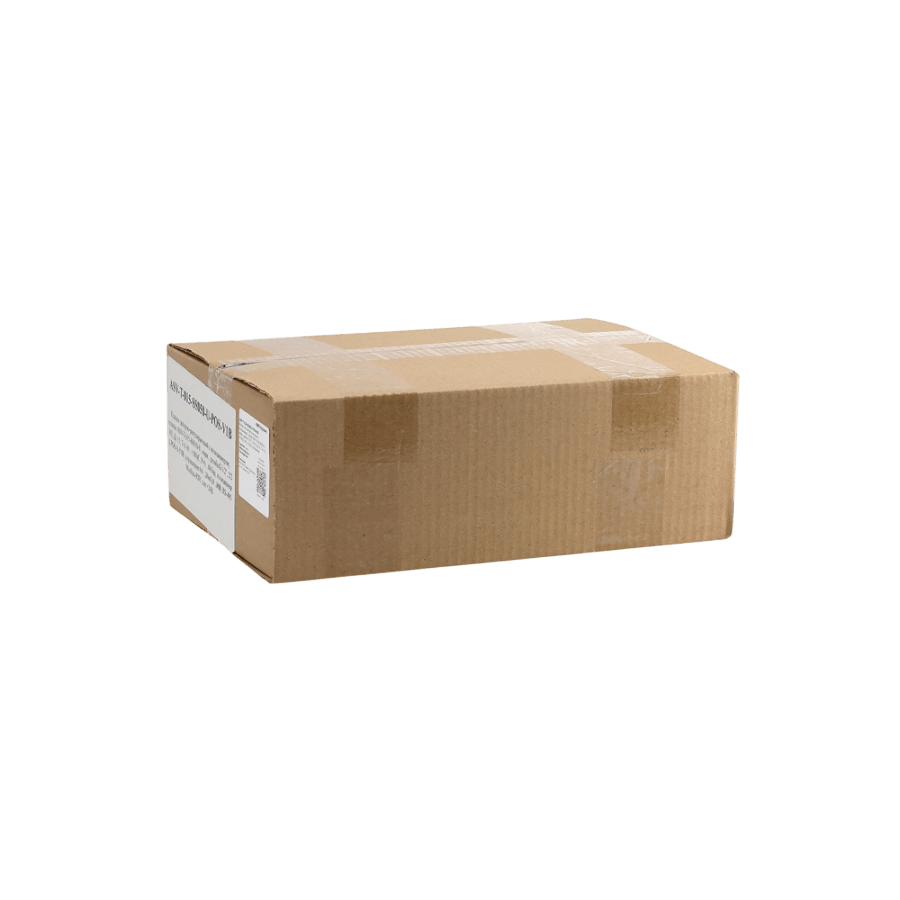

• В комплект поставки входит всё необходимое:
  • фитинг с цанговым зажимом под трубку 6 мм;
  • электрические разъёмы М12.

Технические характеристики запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1

Артикул	ASV-T	ASV-W
Общие характеристики
Исходное положение	нормально закрытый (НЗ)
Тип присоединения	резьба - трубная цилиндрическая (G)	приварка - DIN 11850 серия 2
Температура окружающей среды	-10…+60 °С
Влажность окружающей среды	0…80% (без образования конденсата)
Степень защиты оболочки	IP56
Рабочая среда
Тип рабочей среды	воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнителями корпуса клапана
Температура рабочей среды	-10…+180 °С
Вязкость рабочей среды	< 600 сСт (мм²/с)
Давление рабочей среды	до 10 бар см. таблицу «Давление рабочей среды»
Управляющая среда
Тип управляющей среды	сжатый воздух
Класс чистоты управляющей среды по ГОСТ Р ИСО 8573-1-2016	6:4:3 (воздух без смазки) 7:5:4 (воздух со смазкой)
Температура управляющей среды	-10…+60 °С
Давление управляющей среды	4…10 бар (в зависимости от клапана)
Время полного хода	0,3…5 с
Пневматическое подключение	резьба трубная цилиндрическая, внутренняя G 1/8"
Фитинги для подключения пневмотрубки	угловые, с цанговым зажимом для трубки наружным диаметром 6 мм
Электрические характеристики
Напряжение питания	=24 В ±10%
Потребляемая мощность	не более 5 Вт
Сигнал аналогового входа AI	4…20 мА (заводское значение), 0…20 мА, 0…10 В
Сигнал аналогового выхода AO	4…20 мА (заводское значение), 0…20 мА, 0…10 В
Сигнал дискретных входов DI	DI1: NPN/PNP, DI2: NPN/PNP (в зависимости от схемы подключения)
Сигнал дискретных выходов DO	DO1: NPN/PNP, DO2: NPN/PNP (в зависимости от схемы подключения)
Тип интерфейса и протокол обмена RS	RS-485, Modbus-RTU

- Модификация позиционера V1A с расширенным функционалом.

Давление рабочей среды

Габаритные размеры запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1

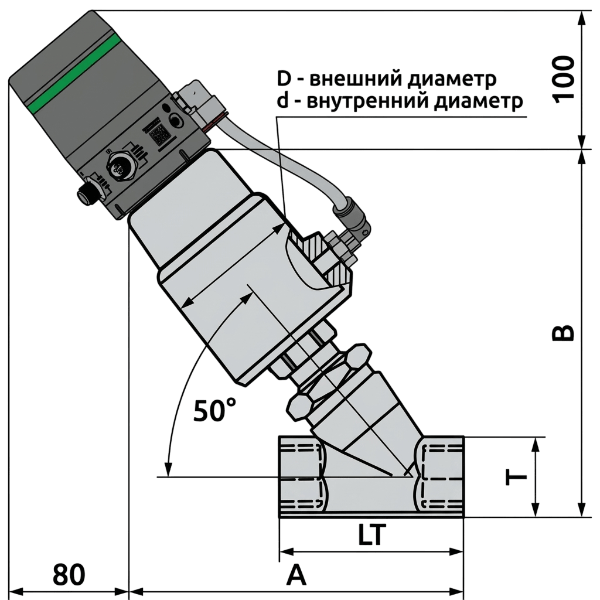

Резьбовое соединение

Габаритные размеры клапана с резьбовым соединением, мм

Артикул	Размер резьбы	DN	Габаритные размеры, мм
			А	B	T	LT	D	d
ASV-T-015-SS050-POS-V1*	G1/2″	15	138	155	27	69	61	50
ASV-T-020-SS050-POS-V1*	G3/4″	20	142	145	32	75	61	50
ASV-T-025-AL063-POS-V1*	G1″	25	175	190	38	91	76	63
ASV-T-032-AL063-POS-V1*	G1 1/4″	32	190	200	50	118	76	63
ASV-T-025-AL063-U-POS-V1*	G1″	25	175	190	38	91	76	63
ASV-T-032-AL080-U-POS-V1*	G1 1/4″	32	210	225	50	118	98	80
ASV-T-040-AL080-U-POS-V1*	G1 1/2″	40	210	225	55	118	98	80
ASV-T-050-AL080-U-POS-V1*	G2″	50	235	250	70	137	98	80

* - V1A или V1B - в зависимости от требуемого исполнения позиционера.

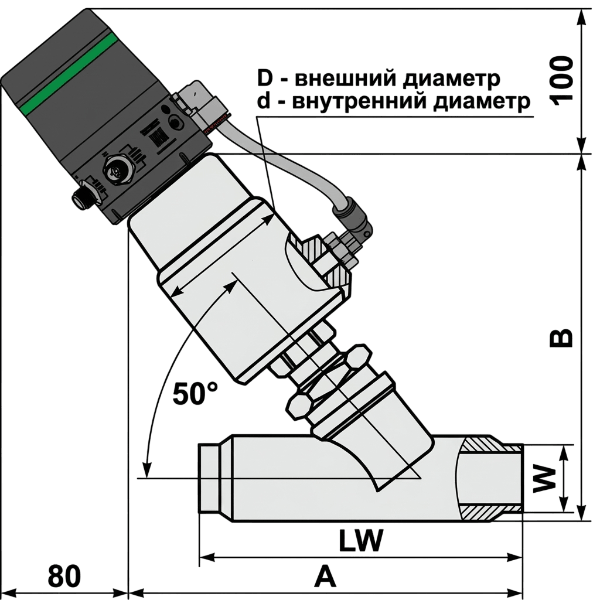

Присоединение под приварку

Габаритные размеры клапана с присоединением под приварку, мм

Артикул	DN	Габаритные размеры, мм
		А	B	W	LW	D	d
ASV-W-015-SS050-POS-V1*	15	138	155	19	102	61	50
ASV-W-020-SS050-POS-V1*	20	142	145	23	109	61	50
ASV-W-025-SS063-POS-V1*	25	175	190	29	112	76	63
ASV-W-032-SS063-POS-V1*	32	190	200	35	137	76	63
ASV-W-025-SS063-U-POS-V1*	25	175	190	29	112	76	63
ASV-W-032-SS080-U-POS-V1*	32	210	225	35	137	98	80
ASV-W-040-SS080-U-POS-V1*	40	210	225	41	147	98	80
ASV-W-050-SS080-U-POS-V1*	50	235	250	53	162	98	80

* - V1A или V1B - в зависимости от требуемого исполнения позиционера.

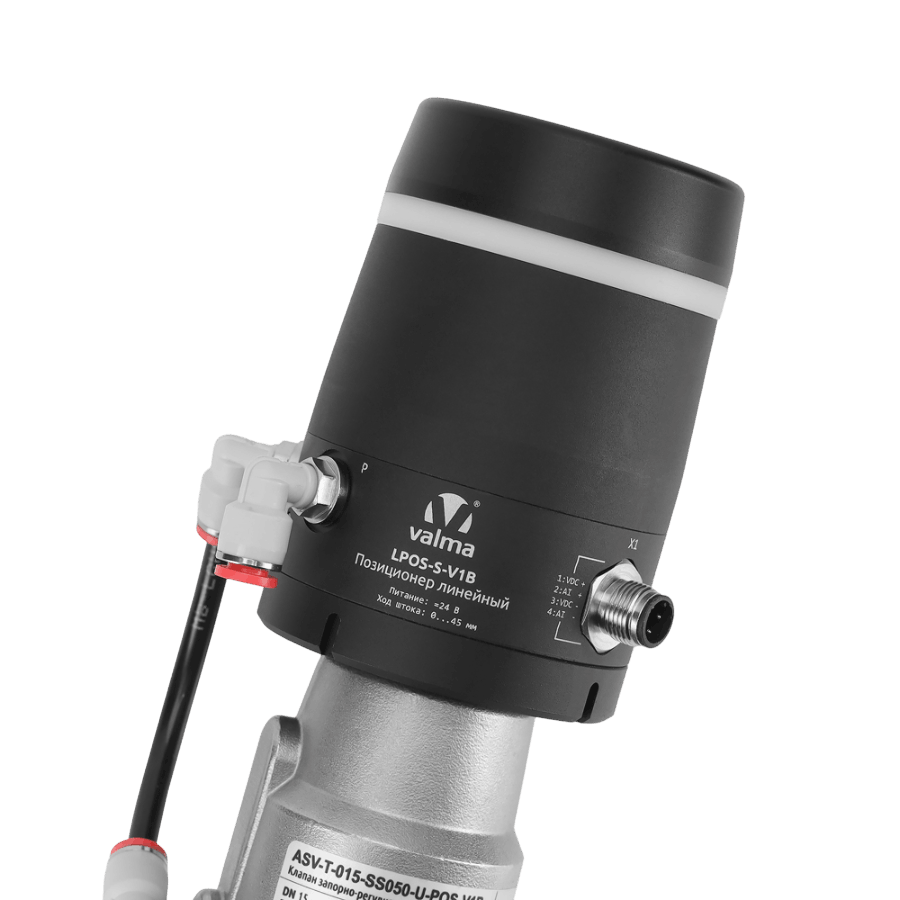

Электрическое и пневматическое подключения позиционера серии LPOS-S-V1

Подключение электрических сигналов

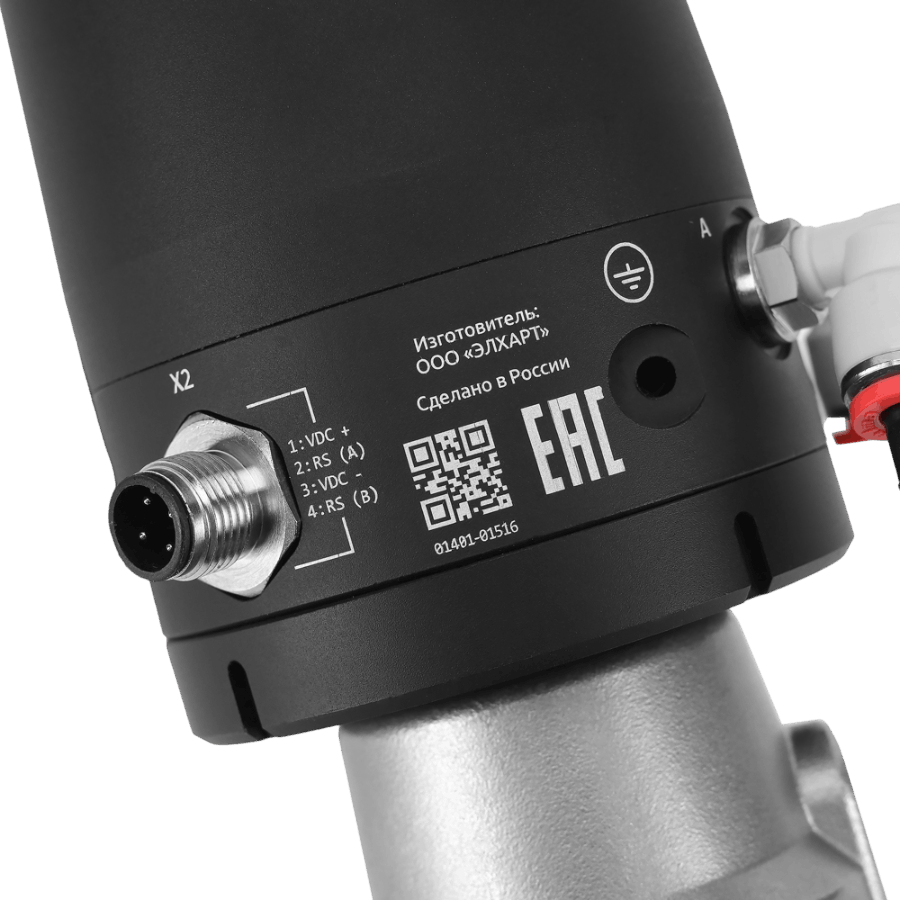

Расположение и обозначение электрических разъемов

Разъем X3 доступен только в исполнении позиционера модификации V1A

Разъем	Клемма	Название	Предназначение	Тип сигнала
X1	1	VDC+	Питание позиционера (клемма +)	+24 В («плюс» блока питания)
	2	AI+	Аналоговый вход (уставка, клемма +)	4…20 мА, 0…20 мА, 0…10 В
	3	VDC-	Питание позиционера (клемма –)	0 В («минус» блока питания)
	4	AI-	Аналоговый вход (уставка, клемма -)	4…20 мА, 0…20 мА, 0…10 В
X2	1	VDC+	Питание позиционера (клемма +)	+24 В («плюс» блока питания)
	2	RS(A)	Интерфейс RS-485 (клемма A/+)	RS-485 (A/+)
	3	VDC-	Питание позиционера (клемма –)	0 В («минус» блока питания)
	4	RS(B)	Интерфейс RS-485 (клемма B/–)	RS-485 (B/–)
X3	1	DO±	Дискретные выходы (питание)	=0/12…28 В
	2	AO+	Аналоговый выход (клемма +)	4…20 мА, 0…20 мА, 0…10 В
	3	DIO∓	Дискретные входы/выходы («общий»)	=0/12…28 В
	4	AO–	Аналоговый выход (клемма –)	4…20 мА, 0…20 мА, 0…10 В
	5	DO1	Дискретный выход 1 (клемма «сигнал»)	=0/12…28 В
	6	DO2	Дискретный выход 2 (клемма «сигнал»)	=0/12…28 В
	7	DI1	Дискретный вход 1 (клемма «сигнал»	=0/12…28 В
	8	DI2	Дискретный вход 2 (клемма «сигнал»)	=0/12…28 В
			Заземление	Заземление

Клеммы питания VDC+ и VDC- продублированы на разъемах X1 и X2. Для корректной работы позиционера достаточно подключить питание на клеммы любого из этих разъемов.

Подключение питания на клеммы VDC+ и VDC-, расположенные на разъемах X1 и X2, от разных источников напряжения (блоков питания, БП) не допускается.

Подключение пневматических соединений

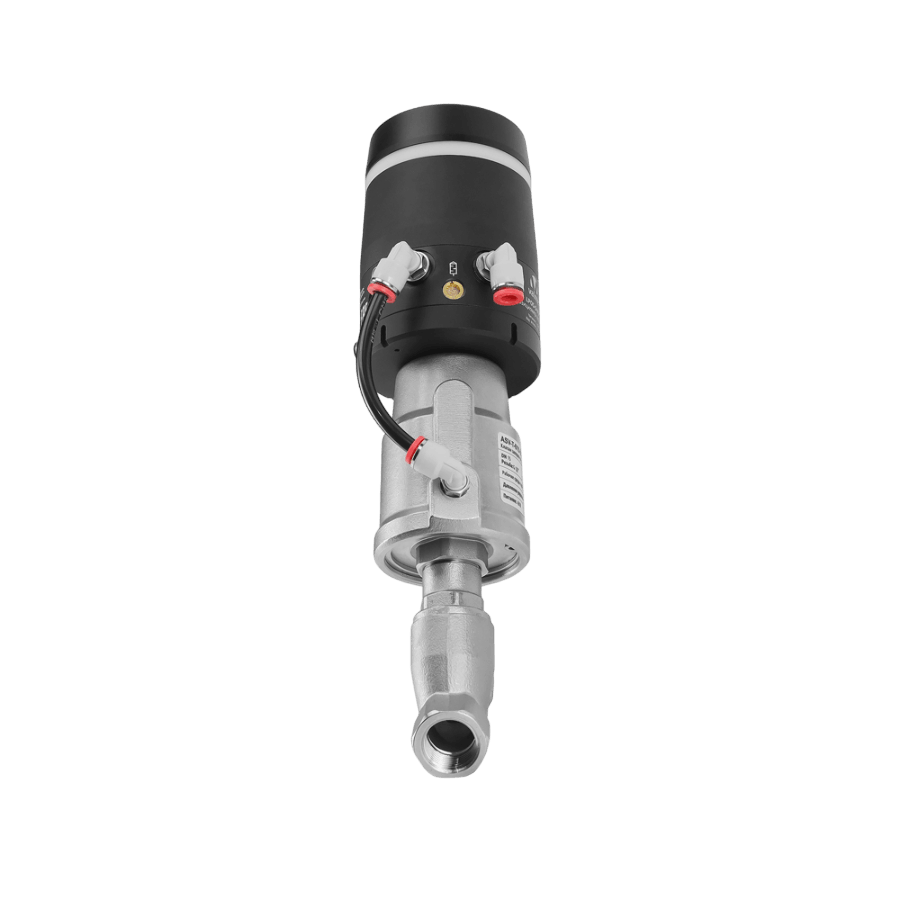

Расположение и обозначение пневматических портов

Обозначение	Предназначение	Присоединение
P	Входной порт позиционера, подключается к магистрали сжатого воздуха	Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте угловые фитинги с цанговым зажимом для трубки наружным диаметром 6 мм
A	Выходной порт позиционера, подключается к пневмоприводу клапана
	Выхлопной порт, предназначен для сброса воздуха из пневмопривода клапана в атмосферу	Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте глушитель выхлопа

Подключение и отключение пневматических соединений допускается только при отсутствии избыточного давления в той части пневмосистемы, с которой производится работа.

Вопросы и ответы (FAQ)

Информация для заказа клапана с профилированным диском и позиционером VALMA

Пример: ASV-T-050-AL080-POS-V1A
