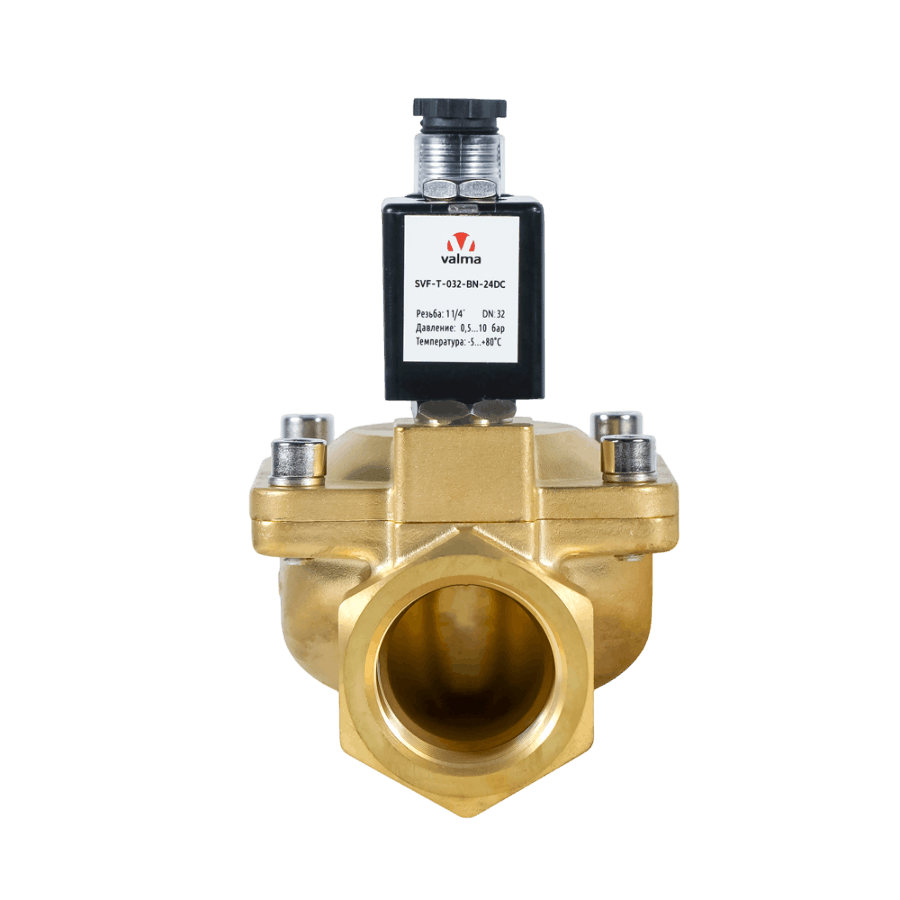

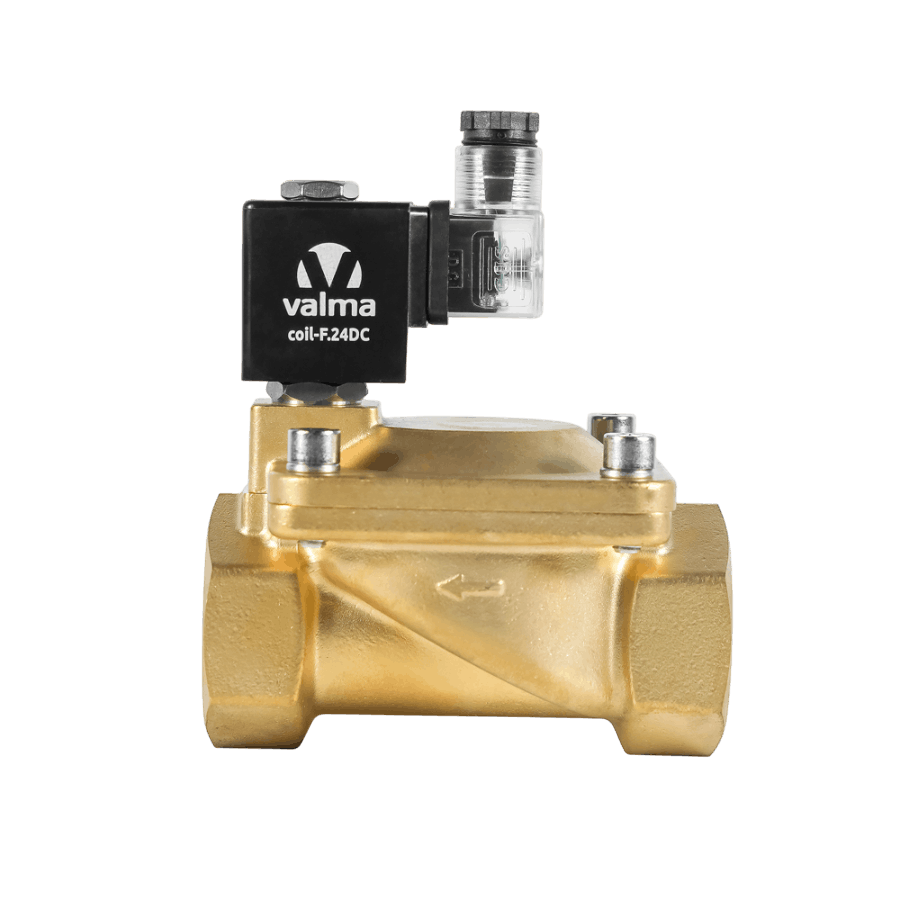

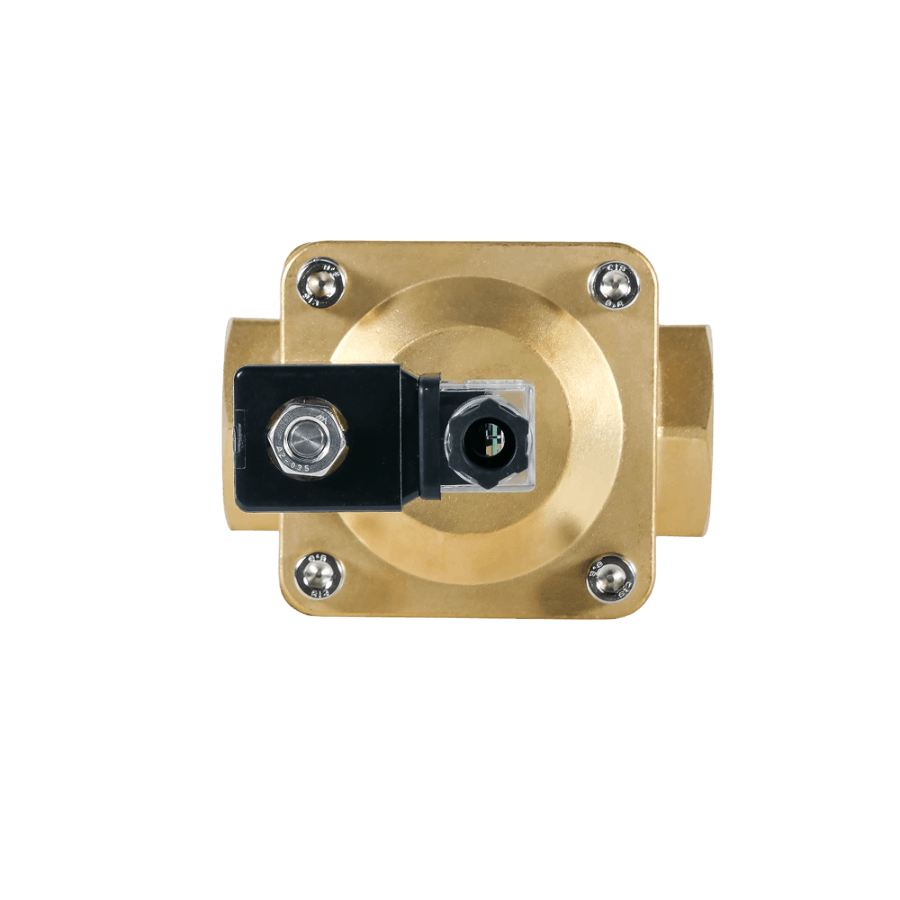

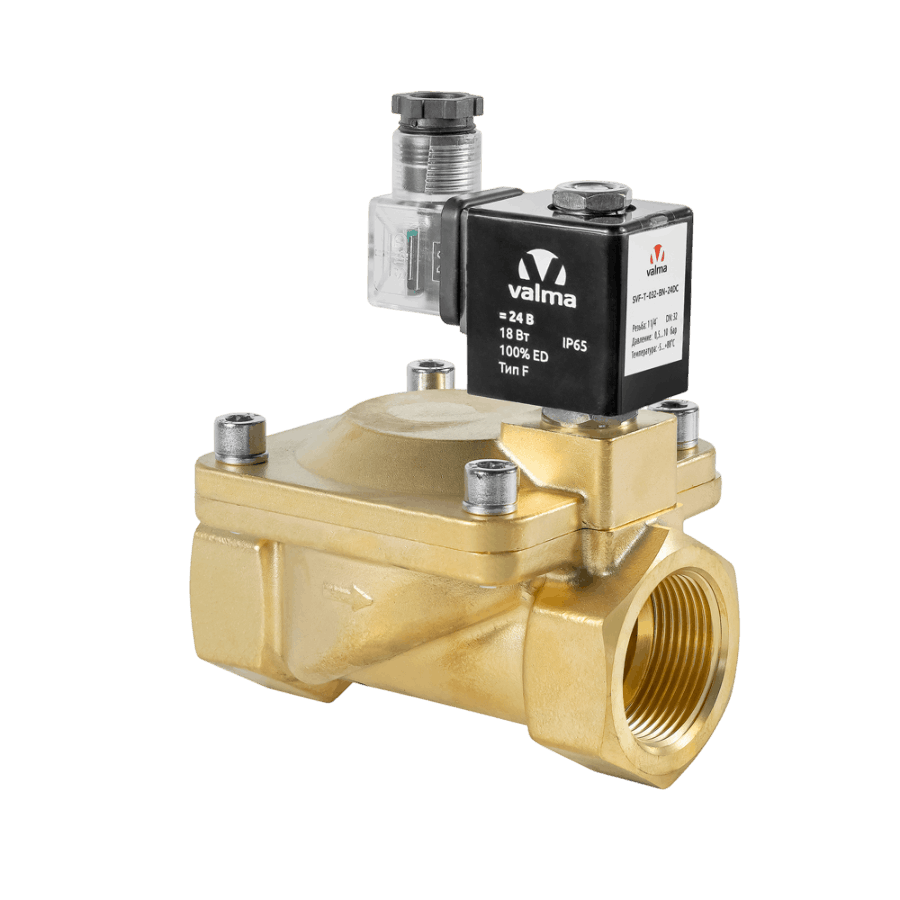

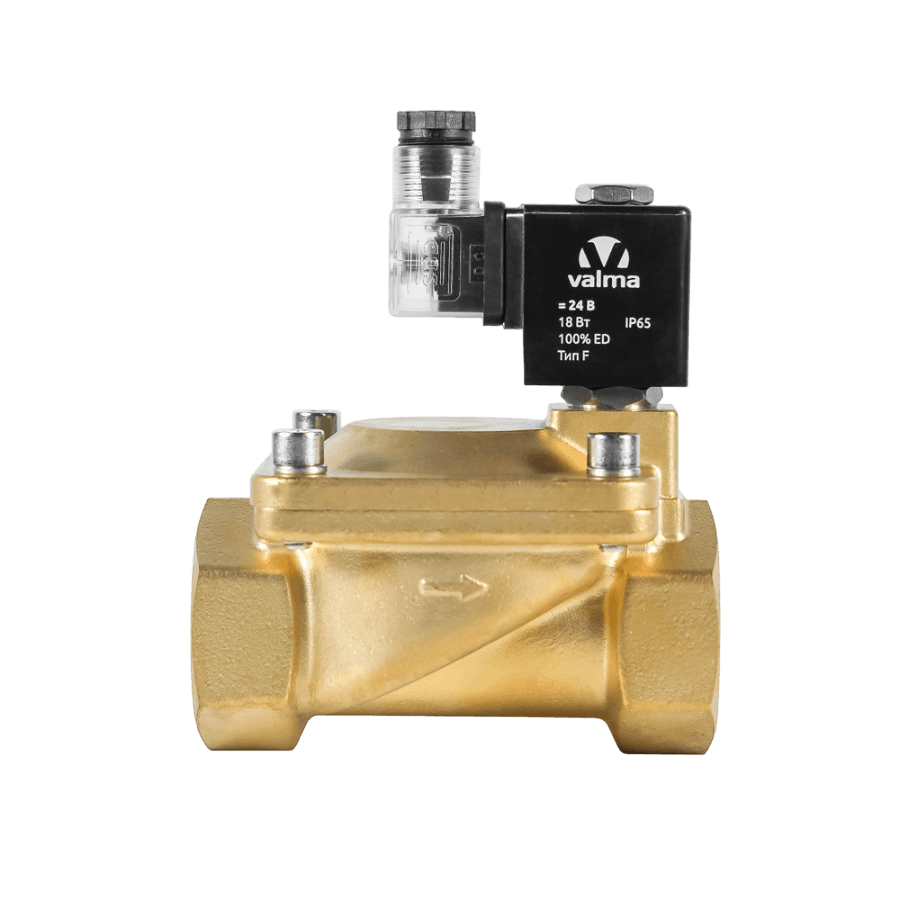

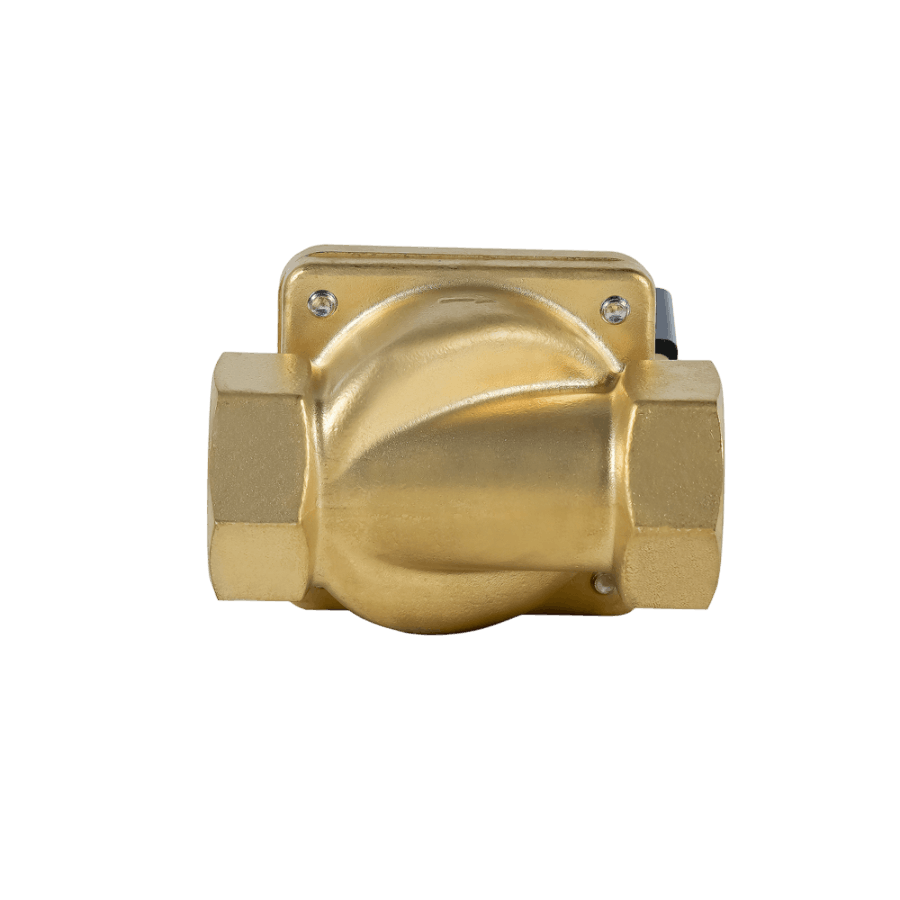

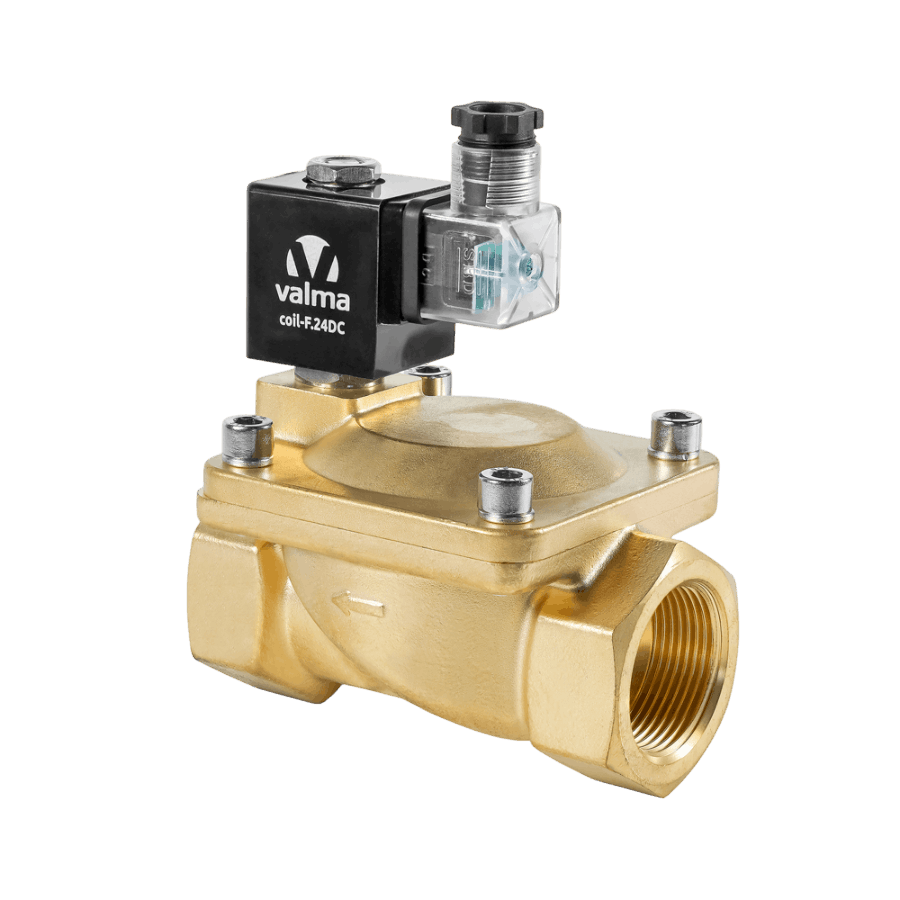

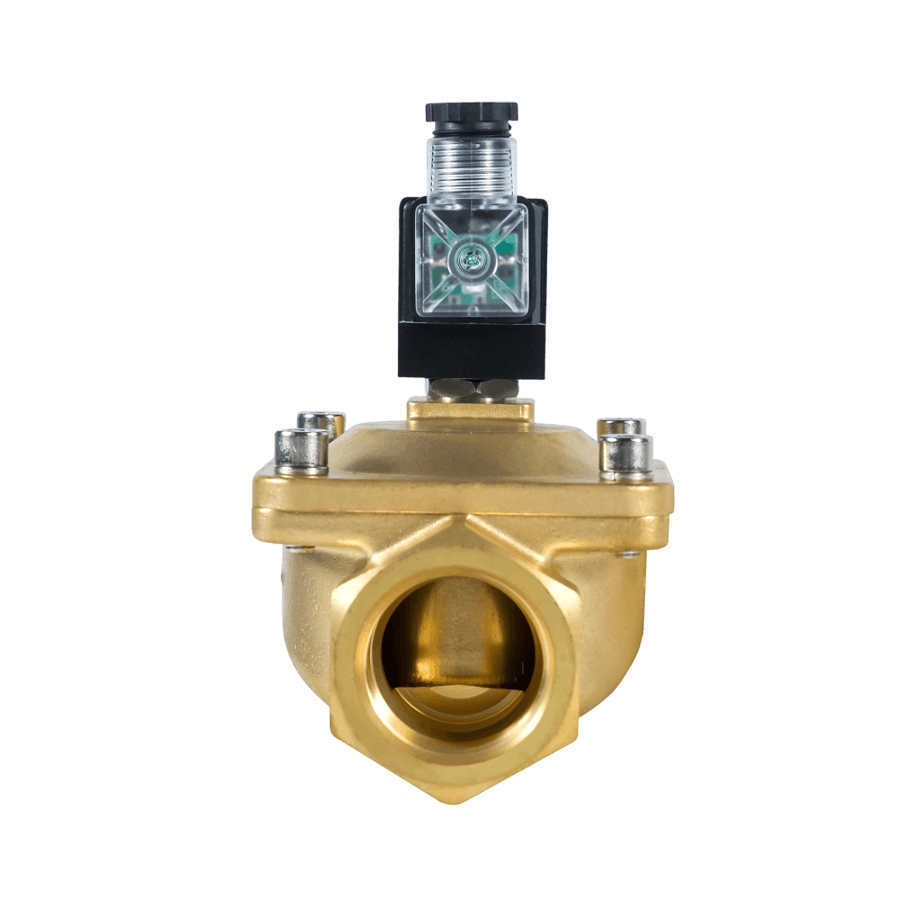

SVF-T-032-BN-24DC Клапан соленоидный запорный

Описание клапана соленоидного VALMA серии SVF

Соленоидные клапаны серии SVF - непрямого действия, с плавающей мембраной. Их ставят на трубопроводы с водой, воздухом и другими неагрессивными средами; рабочее давление - до 10 бар.

В обычном состоянии клапан закрыт. Чтобы его открыть, нужно подать напряжение на катушку. Но сам поток среды открывают и закрывают не электромагнит, а давление жидкости или газа в трубопроводе - катушка лишь запускает этот механизм.

Из-за такого принципа работы к среде есть два требования:

• она должна быть однородной и чистой, без механических примесей - иначе клапан не сработает как надо;
• давление на входе должно быть выше, чем на выходе, минимум на 0,5 бар. Только тогда клапан будет стабильно открываться.

Принцип работы электромагнитных клапанов для воды и воздуха VALMA SVF

Клапан состоит из корпуса клапана с установленной на него трубкой сердечника, электромагнитной катушки с влагозащитой, устанавливаемой на трубку сердечника. Клапан имеет внутренние резьбовые соединения.

Принцип действия заключается в использовании давления рабочей среды для подъема/опускания мембраны, перекрывающей проходное отверстие клапана.

Клапаны изготавливаются в двух исполнениях: нормально закрытые (НЗ) и нормально открытые (НО). В нормальном положении (напряжение на катушку не подано) НЗ клапана поток рабочей среды перекрыт, НО клапана - открыт.

Принцип действия НЗ клапана. В нормальном положении мембрана клапана закрывает проходное отверстие, а среда оказывает одинаковое давление на мембрану сверху и снизу (см. Рисунок 1).

При подаче напряжения на электромагнитную катушку сердечник, поднимаясь по трубке сердечника, открывает пилотное отверстие клапана. Среда начинает выходить из клапана через пилотное отверстие, давление над мембраной становится меньше давления под мембраной, и, как следствие, мембрана поднимается (см. Рисунок 2).

Рисунок 1. Напряжение на катушку клапана не подано

Рисунок 2. Напряжение на катушку клапана подано

Когда напряжение с катушки исчезает, сердечник опускается и закрывает пилотное отверстие. Рабочая среда снова скапливается внутри клапана и давит на мембрану сверху, закрывая ее.

Принцип действия НО клапана аналогичен принципу действия НЗ клапана. Разница состоит в том что у НО в исходном состоянии среда проходит через клапана, а при подаче напряжения на катушку сердечник закрывает проходное сечение и останавливает поток среды.

ВНИМАНИЕ! Для корректной работы клапана давление на входе должно быть больше давления на выходе на величину минимального давления рабочей среды (см. Технические характеристики). При перепаде давления меньше указанного клапан может работать неправильно.

Функциональная схема электромагнитного клапана нормально закрытого

Функциональная схема соленоидного клапана для воды и воздуха VALMA SVF

1. Электромагнитное управление (катушка);
2. Пневматическое (гидравлическое) управление;
3. Управляющая среда поступает со входа соленоидного клапана;
4. Пружинный возврат;
5. Клапан закрыт (нормальное состояние);
6. Клапан открыт (при запитанной катушке).

Технические характеристики клапана соленоидного VALMA серии SVF

* - Рабочие среды группы 2: рабочие среды, не относящиеся к легковоспламеняющимся, окисляющим (кроме воздуха с содержанием кислорода, соответствующим естественному составу атмосферного воздуха), горючим, взрывчатым, токсичным и высокотоксичным.

Габаритные размеры клапана соленоидного VALMA серии SVF

Габаритные размеры клапана соленоидного VALMA SVF

Артикул G Габаритные размеры, мм A B C SVF-T-015 1/2″ 66,5 106,5 48 SVF-T-020 3/4″ 75 115 58 SVF-T-025 1″ 96 126 70 SVF-T-032 1 1/4″ 131 145,5 96 SVF-T-040 1 1/2″ 131 145,5 96 SVF-T-050 2″ 160 160 112

Информация для заказа клапана соленоидного VALMA серии SVF-x-BN
