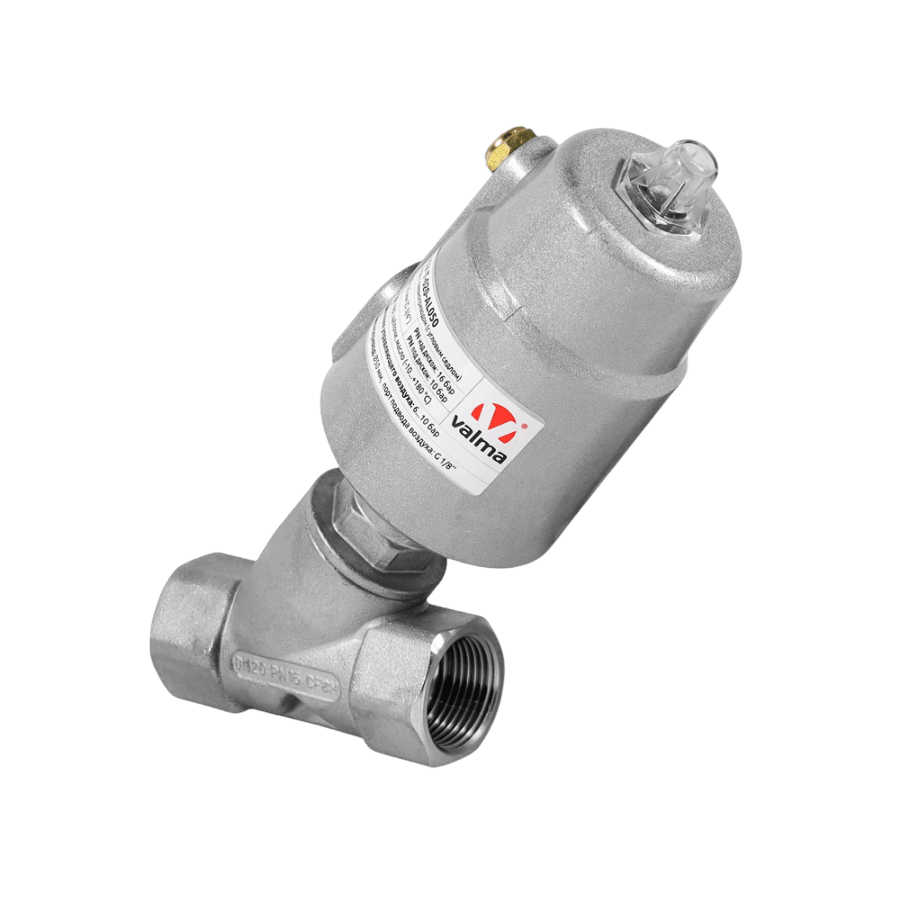

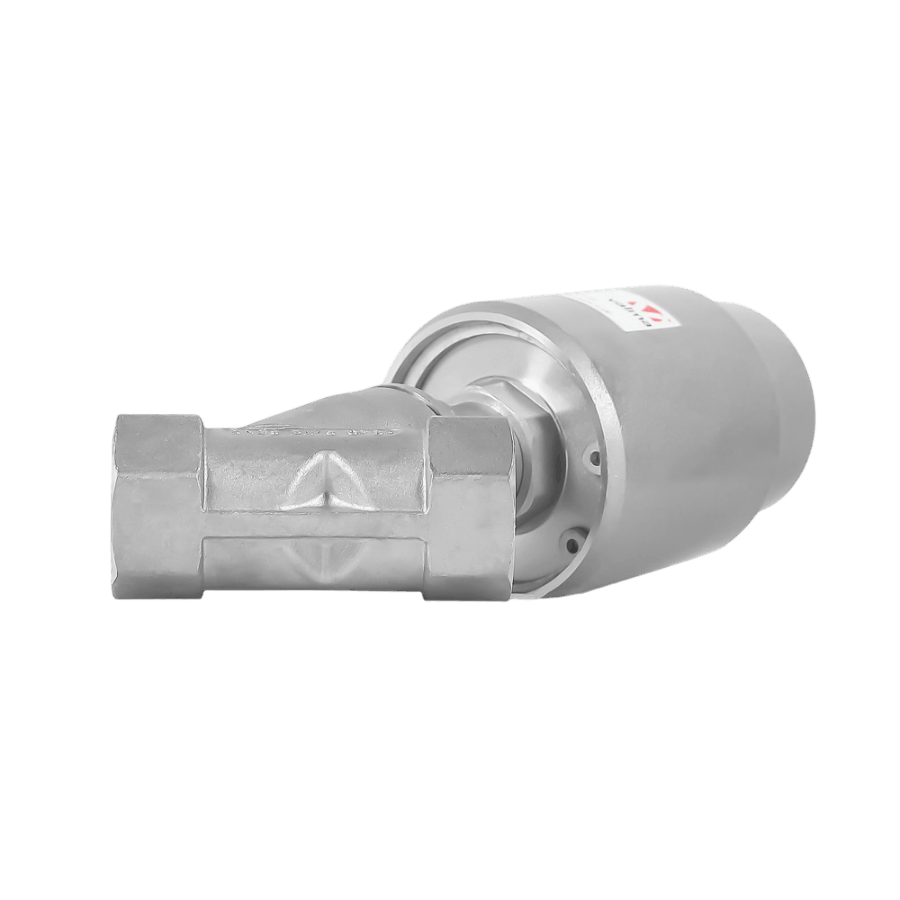

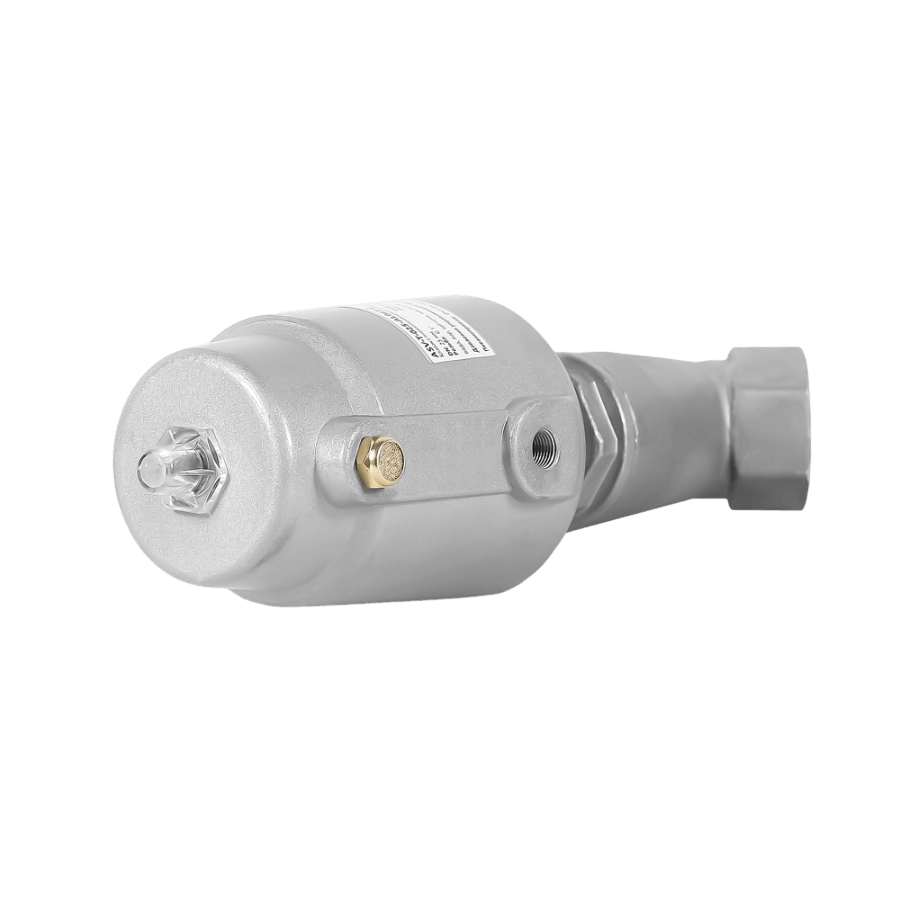

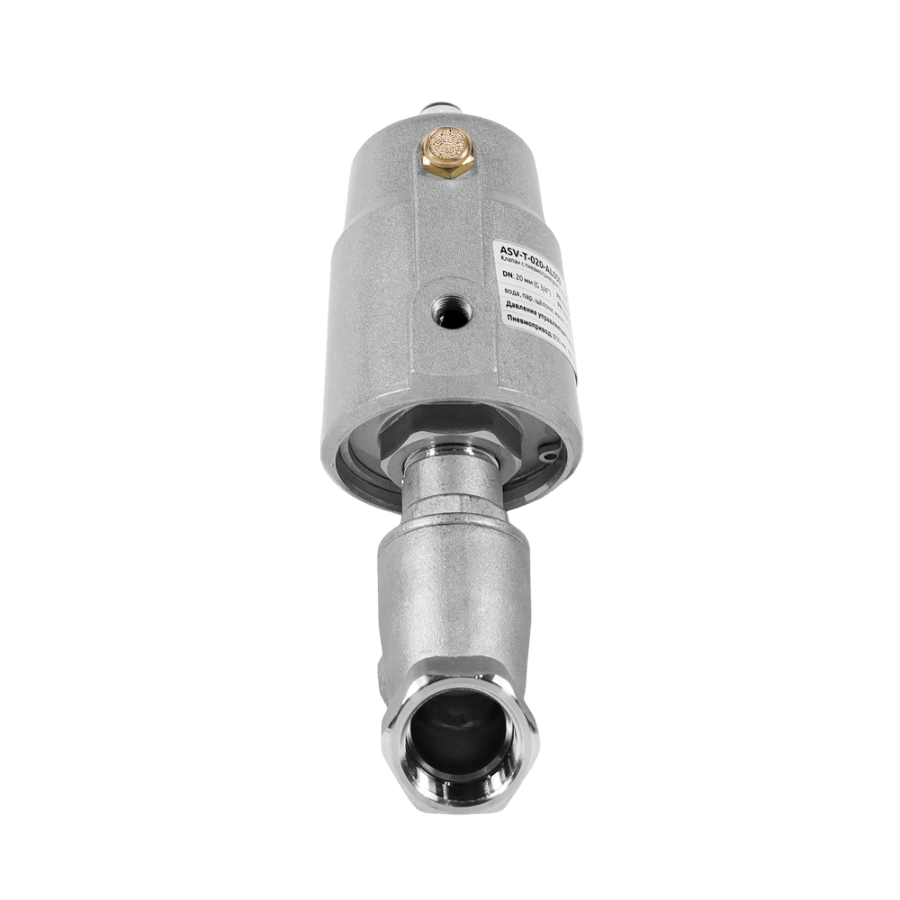

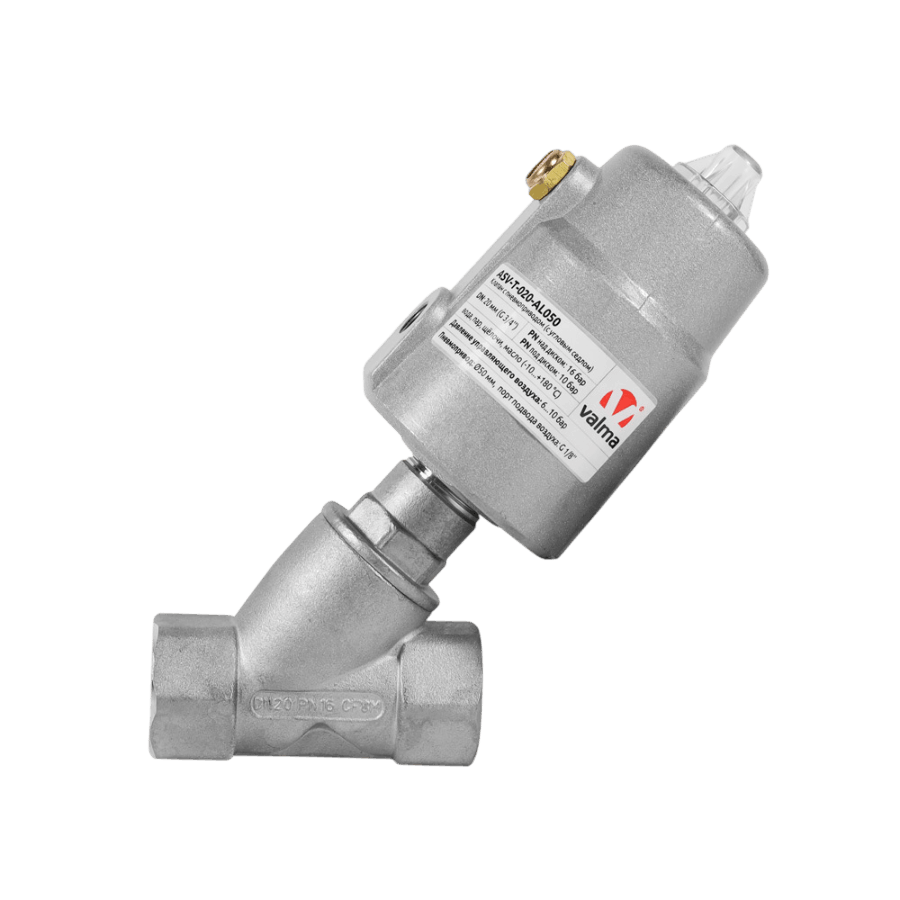

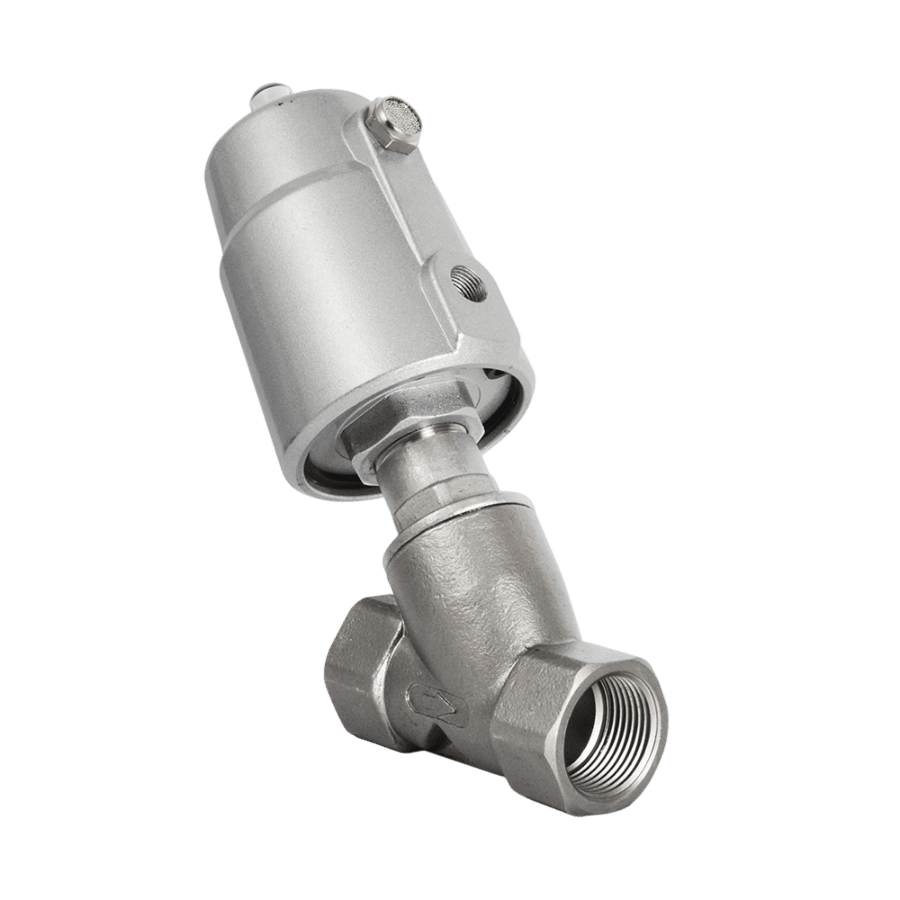

ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением

ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
ASV-T-020-AL050 Клапан отсечной пневматический с резьбовым соединением
Оборудование: Клапаны с резьбовым соединением
Диаметр номинальный (DN): DN 20
Тип и размер резьбы: G 3/4
Направление подачи рабочей среды: Вход над диском
Рабочий перепад давления, бар: 0...16 бар, 0...14 бар при Pупр=4 бара
Исходное положение: НЗ - нормально закрытый
Коэффициент расхода (Kv), л/мин: 110
Коэффициент расхода (Kv), м³/ч: 6.6
Температура рабочей среды, °С: -10...+180
Рабочая температура окружающей среды, °С: -10...+60
6 786 ₽
В наличии: много
-
шт
+
В корзину

Описание углового отсечного клапана с пневмоприводом VALMA серии ASV

Клапаны VALMA серии ASV являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии (см. рисунок 1) клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу (см. рисунок 2). Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.

Рисунок 1 - Угловой клапан с пневмоприводом в закрытом состоянии Рисунок 1 - Угловой клапан с пневмоприводом
в закрытом состоянии
Рисунок 2 - Угловой клапан с пневмоприводом в открытом состоянии Рисунок 2 - Угловой клапан с пневмоприводом
в открытом состоянии

Материалы клапана (корпус - нержавеющая сталь AISI 316, уплотнения - PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются бо́льшей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом VALMA серии ASV используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.

Седельные клапаны с пневмоприводом серии ASV относятся к типу трубопроводной арматуры общепромышленного назначения и используются в различных отраслях. Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до +180 °С и давлением до 16 бар.

Особенности углового клапана с пневмоприводом и резьбовым соединением

Особенности углового клапана
  • Клапаны имеют двухходовую конструкцию (2 порта: вход и выход) и могут находится в двух состояниях (открыт или закрыт) двухходовые (сокращенное обозначение: 2/2).
  • Нормально закрытые (НЗ) - закрыты в исходном состоянии, открываются при подаче воздуха в пневмопривод, закрываются при сбросе воздуха из привода.
  • Одностороннего действия - закрытие клапана осуществляется за счет пружины с большим усилием, это обеспечивает гарантированное закрытие клапана даже при повреждениях управляющих трубок со сжатым воздухом.
  • Высокая пропускная способность за счет угловой конструкции.
  • Работа с агрессивными средами - корпус клапанов изготовлен из нержавеющей стали, уплотнения из фторопласта (PTFE).
  • Работа с вязкими средами за счет того что пневмопривод способен развивать большие усилия.
  • Допустимая температура рабочей среды (T): -10…+180 °С.
  • Рабочий перепад давления (ΔP): 0…16 бар (в зависимости от модели клапана).
  • Номинальный диаметр DN (Ду): 10, 15, 20, 25, 32, 40, 50.
  • Присоединительная резьба: от G 1/2" до G 2".

Технические характеристики 2/2 ходового седельного клапана с пневмоприводом

Параметр Значение
Общие характеристики
Допустимая температура окружающей среды -10…+60 °C
Исходное положение нормально закрытый (НЗ)
Рабочая среда
Тип рабочей среды воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии
Допустимая температура рабочей среды -10…+180 °C
Максимальная вязкость рабочей среды 600 сСт (мм²/с)
Давление рабочей среды
Минимальное давление рабочей среды 0 бар
Максимальное давление рабочей среды 16 бар
Управляющая среда
Тип среды воздух, нейтральные газы
Допустимая температура управляющей среды -20…+80 °C
Минимальное давление управляющей среды 6 бар
Максимальное давление управляющей среды 10 бар
Скорость срабатывания не более 1 с
Материалы основных деталей
Корпус клапана нержавеющая сталь AISI 316
Корпус пневмопривода алюминий
Шток нержавеющая сталь AISI 316
Уплотнения штока PTFE
Диск нержавеющая сталь AISI 316
Уплотнение диска PTFE
Поршень алюминиевый сплав
Уплотнительное кольцо поршня FKM
Шток индикатора поликарбонат (PC)

Технические параметры разных модификаций отсечных клапанов с пневмоприводом VALMA

Артикул Размер резьбы DN Пропускная способность (Kv) Рабочее давление, бар Давление управления, бар
мин вход над диском вход под диском
л/мин м³/ч Pупр = 6 бар Pупр = 10 бар макс Pупр мин Pупр рек Pупр макс
ASV-T-010-AL050 G 3/8″ 10 60 3,6 0 16 16 8 3 4 10
ASV-T-015-AL050 G 1/2″ 15 60 3,6 0 16 16 8 3 4 10
ASV-T-020-AL050 G 3/4″ 20 110 6,6 0 14 16 3 3 4 10
ASV-T-025-AL063 G 1″ 25 200 12,0 0 12 16 3 3 5 10
ASV-T-032-AL063 G 1 1/4″ 32 340 20,4 0 7 16 - 4 5 10
ASV-T-040-AL063 G 1 1/2″ 40 480 28,8 0 5 14 - 4 6 10
ASV-T-050-AL080 G 2″ 50 760 45,6 0 10 16 - 6 7 10
ASV-T-025-AL063-U G 1″ 25 200 12,0 0 - - 8 6 8 10
ASV-T-032-AL080-U G 1 1/4″ 32 340 20,4 0 - - 8 6 8 10
ASV-T-040-AL080-U G 1 1/2″ 40 480 28,8 0 - - 8 6 8 10
ASV-T-050-AL080-U G 2″ 50 760 45,6 0 - - 8 6 8 10

Габаритные размеры седельного клапана с пневмоприводом

Угловой клапан с пневмоприводом VALMA серии ASV-T Угловой клапан с пневмоприводом VALMA серии ASV-T
Артикул Размер резьбы DN Габаритные размеры, мм P
А B T LT D d
ASV-T-010-AL050 G 3/8″ 10 138 150 27 69 61 50 G 1/8″
ASV-T-015-AL050 G 1/2″ 15 138 155 27 69 61 50 G 1/8″
ASV-T-020-AL050 G 3/4″ 20 142 145 32 75 61 50 G 1/8″
ASV-T-025-AL063 G 1″ 25 175 190 38 91 76 63 G 1/8″
ASV-T-032-AL063 G 1 1/4″ 32 190 200 50 118 76 63 G 1/8″
ASV-T-032-AL080 G 1 1/4″ 32 210 255 50 118 98 80 G 1/4″
ASV-T-040-AL063 G 1 1/2″ 40 190 200 55 118 76 63 G 1/8″
ASV-T-040-AL080 G 1 1/2″ 40 210 225 55 118 98 80 G 1/4″
ASV-T-050-AL080 G 2″ 50 235 250 70 137 98 80 G 1/4″
ASV-T-025-AL063-U G 1″ 25 184 196 38 91 76 63 G 1/8″
ASV-T-032-AL080-U G 1 1/4″ 32 220 233 50 118 98 80 G 1/4″
ASV-T-040-AL080-U G 1 1/2″ 40 220 237 55 118 98 80 G 1/4″
ASV-T-050-AL080-U G 2″ 50 229 244 70 137 98 80 G 1/4″

Состав углового пневмоклапана с резьбовым соединением серии ASV

Состав 2/2 ходового седельного клапана с пневмоприводом VALMA серии ASV Состав 2/2 ходового седельного клапана с пневмоприводом VALMA серии ASV
  1. Индикатор положения
  2. Шток индикатора положения
  3. Пружина
  4. Поршень
  5. Уплотнительное кольцо поршня
  6. Пружина
  7. Корпус пневмопривода
  8. Нижняя крышка пневмопривода
  9. Трубка, соединяющая корпус клапана с пневмоприводом
  10. Уплотнения штока (сальник)
  11. Шток
  12. Диск
  13. Гайка (диска)
  14. Уплотнение диска
  15. Корпус клапана

Информация для заказа отсечного седельного клапана с резьбовым соединением серии ASV

Информация для заказа

Документация и ПО

Наименование Тип документа
VALMA-ASV.ПС (Паспорт Клапан с пневмоприводом) Паспорт
Трубопроводная арматура VALMA Каталог
Декларация о соответствии ТР ТС 010 - Клапаны ASV (3д) Декларации о соответствии (ТС и ЕАЭС)
Заключение об идентификации специфических товаров (Республика Казахстан). Клапан с пневмоприводом ASV Письмо
Информационное письмо - Шаровой кран BAV, клапан ASV Письмо
