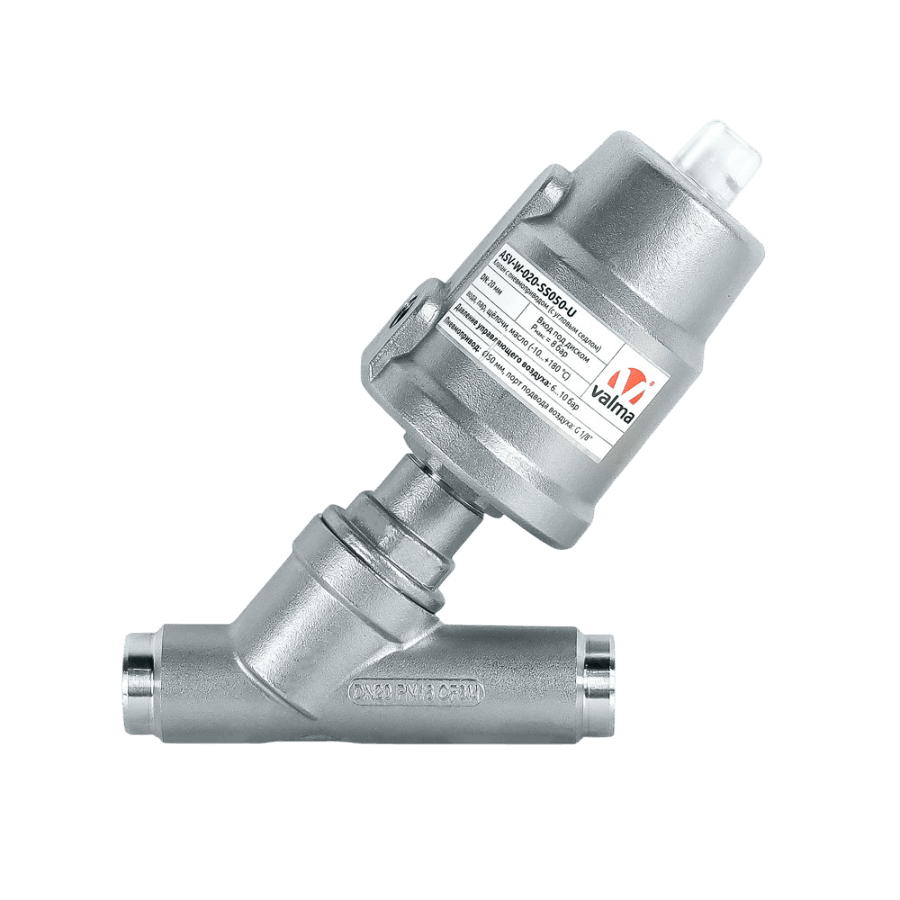

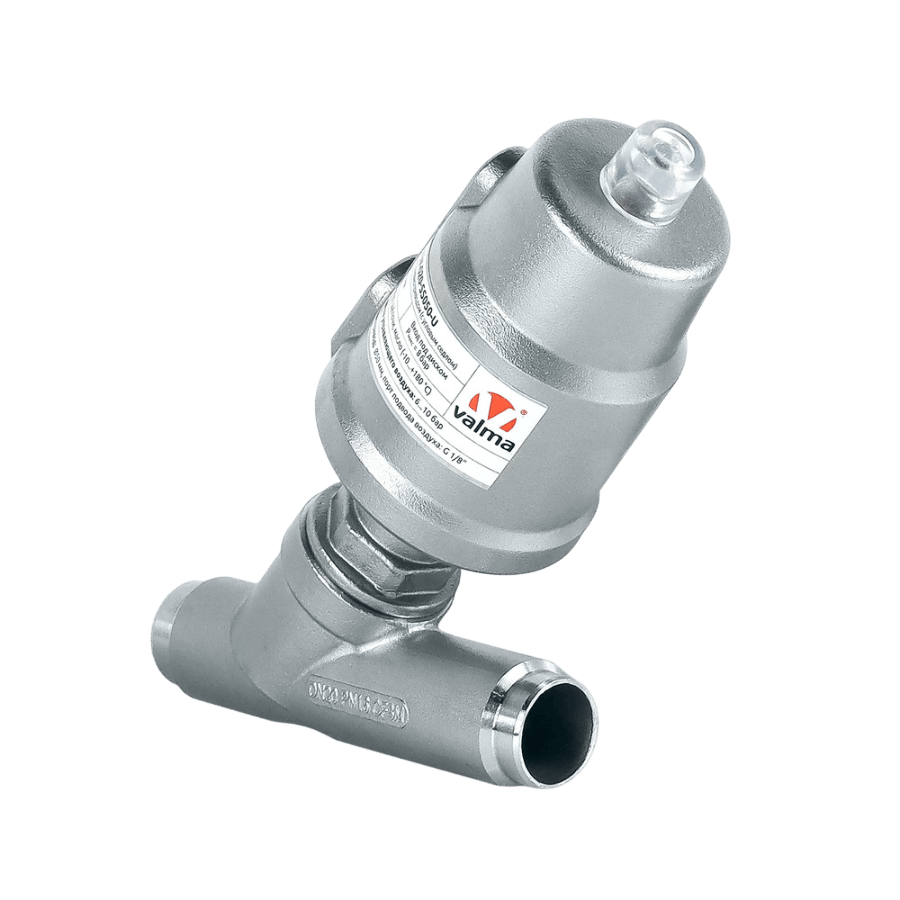

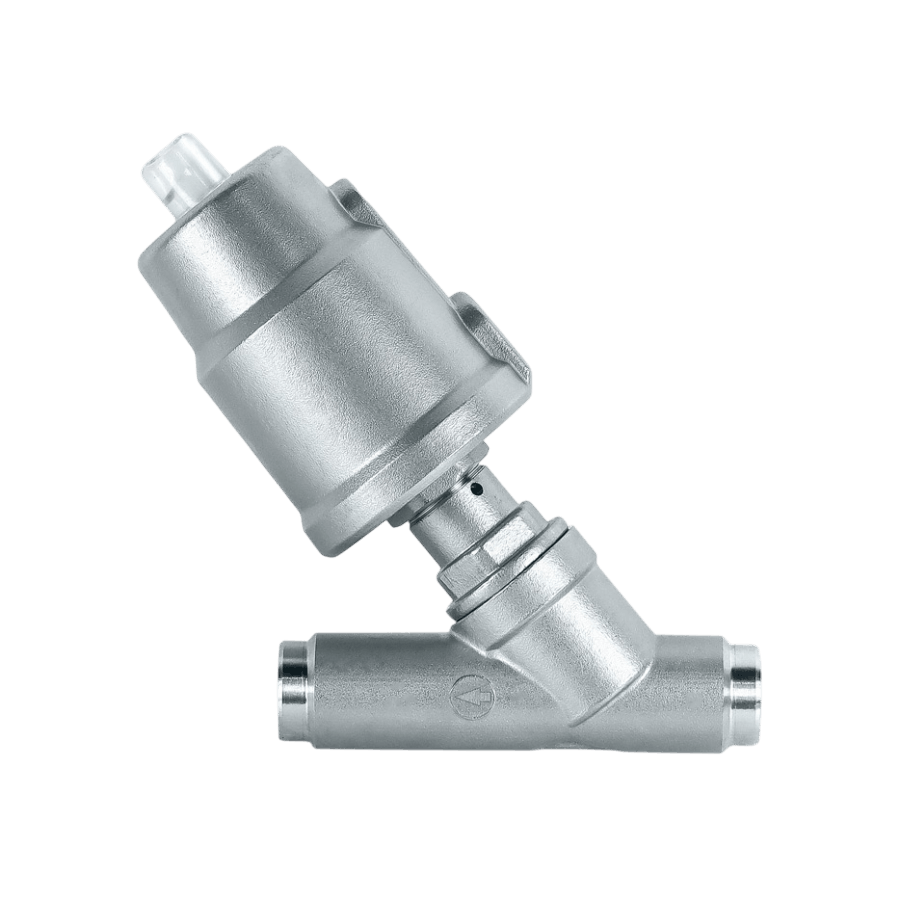

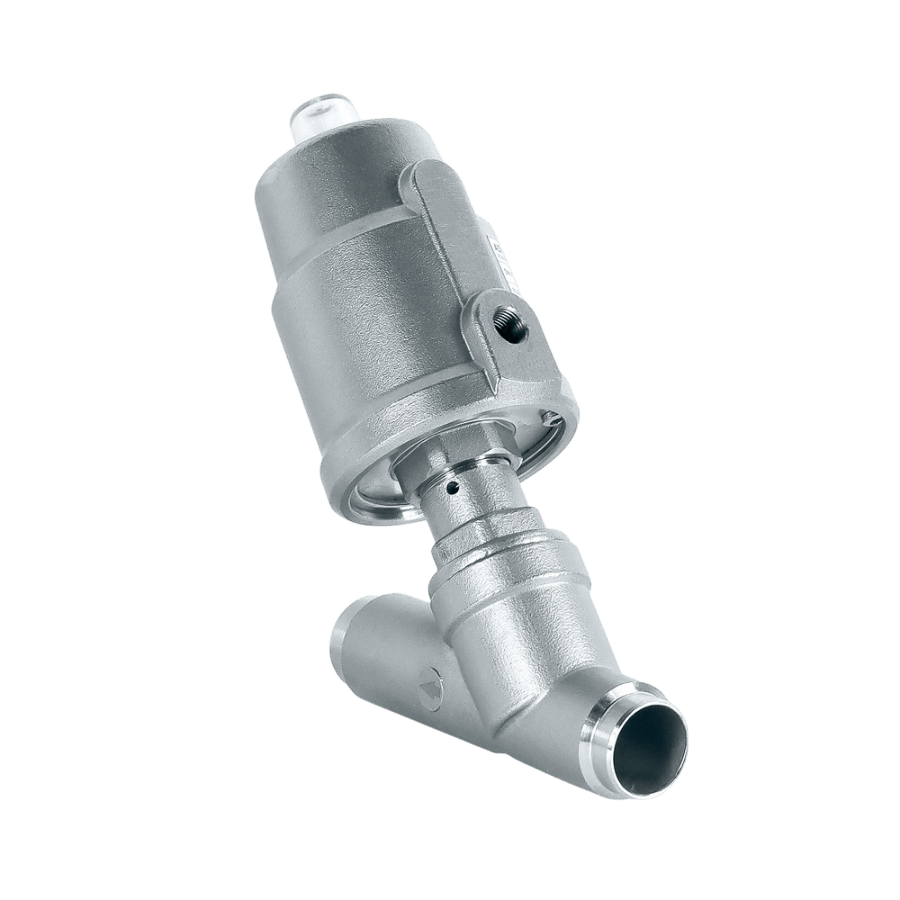

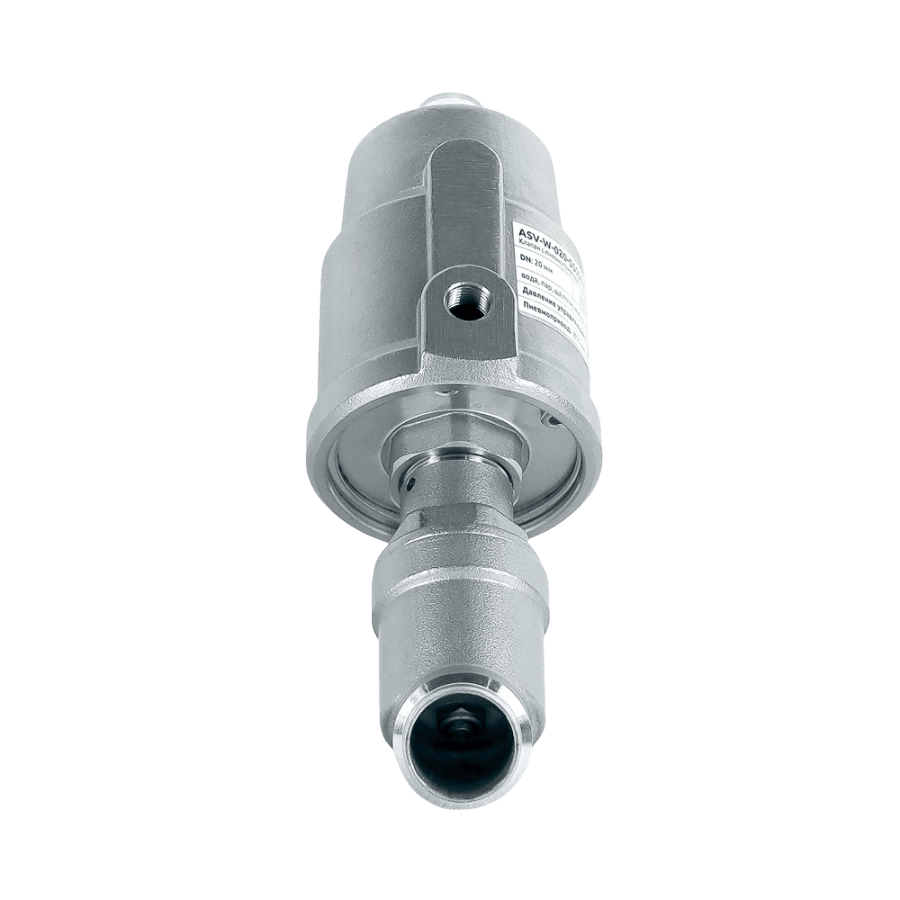

ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением

ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
ASV-W-020-SS050-U Клапан запорный пневматический с приварным соединением
Оборудование: Клапаны с приварным соединением
Диаметр номинальный (DN): DN 20
Направление подачи рабочей среды: Вход под диском
Рабочий перепад давления, бар: 0…8 бар
Исходное положение: НЗ - нормально закрытый
Коэффициент расхода (Kv), л/мин: 110
Коэффициент расхода (Kv), м³/ч: 6.6
Температура рабочей среды, °С: -10...+180
Рабочая температура окружающей среды, °С: -10...+60
10 544 ₽
В наличии: много
-
шт
+
В корзину

Описание углового запорного клапана с пневмоприводом VALMA серии ASV

Клапаны VALMA серии ASV являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии (см. рисунок 1) клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу (см. рисунок 2). Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.

Рисунок 1 - Угловой клапан с пневмоприводом в закрытом состоянии Рисунок 1 - Угловой клапан с пневмоприводом
в закрытом состоянии
Рисунок 2 - Угловой клапан с пневмоприводом в открытом состоянии Рисунок 2 - Угловой клапан с пневмоприводом
в открытом состоянии

Материалы клапана (корпус - нержавеющая сталь AISI 316, уплотнения - PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются бо́льшей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом VALMA серии ASV используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.

Седельные клапаны с пневмоприводом серии ASV относятся к типу трубопроводной арматуры общепромышленного назначения и используются в различных отраслях. Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до +180 °С и давлением до 16 бар.

Особенности запорного клапана с наклонным седлом под приварку серии ASV

Особенности запорного клапана
  • Возможность приварки к клапану любого удобного типа соединения.
  • Клапаны имеют двухходовую конструкцию (2 порта: вход и выход) и могут находится в двух состояниях (открыт или закрыт) двухходовые (сокращенное обозначение: 2/2).
  • Нормально закрытые (НЗ) или нормально открытые (НО). НЗ клапаны закрыты в исходном состоянии, открываются при подаче воздуха в пневмопривод, закрываются при сбросе воздуха из привода, НО - наоборот.
  • Одностороннего действия - закрытие клапана осуществляется за счет пружины с большим усилием, это обеспечивает гарантированное закрытие клапана даже при повреждениях управляющих трубок со сжатым воздухом.
  • Высокая пропускная способность за счет угловой конструкции.
  • Работа с агрессивными средами - корпус клапанов изготовлен из нержавеющей стали, уплотнения из фторопласта (PTFE).
  • Работа с вязкими средами за счет того что пневмопривод способен развивать большие усилия.
  • Допустимая температура рабочей среды (T): -10…+180 °С.
  • Рабочий перепад давления (ΔP): 0…16 бар (в зависимости от модели клапана).
  • Номинальный диаметр DN (Ду): 15, 20, 25, 32, 40, 50.

Технические характеристики наклонного запорного клапана с пневмоприводом

Параметр Значение
Общие характеристики
Допустимая температура окружающей среды -10…+60 °C
Исходное положение нормально закрытый (НЗ)
Стандарт приварного соединения DIN 11850 серия 2
Рабочая среда
Тип рабочей среды воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии
Допустимая температура рабочей среды -10…+180 °C
Максимальная вязкость рабочей среды 600 сСт (мм²/с)
Давление рабочей среды
Минимальное давление рабочей среды 0 бар
Максимальное давление рабочей среды 16 бар
Управляющая среда
Тип среды воздух, нейтральные газы
Допустимая температура управляющей среды -20…+80 °C
Минимальное давление управляющей среды 6 бар
Максимальное давление управляющей среды 10 бар
Скорость срабатывания не более 1 с
Материалы основных деталей
Корпус клапана нержавеющая сталь AISI 316
Корпус пневмопривода нержавеющая сталь AISI 304
Шток нержавеющая сталь AISI 316
Уплотнения штока PTFE
Диск нержавеющая сталь AISI 316
Уплотнение диска PTFE
Поршень алюминиевый сплав
Уплотнительное кольцо поршня FKM
Шток индикатора поликарбонат (PC)

Технические параметры разных модификаций запорных клапанов с пневмоприводом VALMA

Артикул DN Пропускная способность (Kv) Рабочее давление, бар Давление управления, бар
мин вход над диском вход под диском
л/мин м³/ч Pупр = 6 бар Pупр = 10 бар макс Pупр мин Pупр рек Pупр макс
ASV-W-010-SS050 10 60 3,6 0 16 16 8 3 4 10
ASV-W-015-SS050 15 60 3,6 0 16 16 8 3 4 10
ASV-W-020-SS050 20 110 6,6 0 14 16 3 3 4 10
ASV-W-025-SS063 25 200 12,0 0 12 16 3 3 5 10
ASV-W-032-SS063 32 340 20,4 0 7 16 - 4 5 10
ASV-W-040-SS063 40 480 28,8 0 5 14 - 4 6 10
ASV-W-050-SS080 50 760 45,6 0 10 16 - 6 7 10
ASV-W-025-SS063-U 25 200 12,0 0 - - 8 6 8 10
ASV-W-032-SS080-U 32 340 20,4 0 - - 8 6 8 10
ASV-W-040-SS080-U 40 480 28,8 0 - - 8 6 8 10
ASV-W-050-SS080-U 50 760 45,6 0 - - 8 6 8 10

Габаритные размеры наклонного клапана с пневмоприводом

Угловой клапан с пневмоприводом VALMA серии ASV-W Угловой клапан с пневмоприводом VALMA серии ASV-W
Артикул DN Габаритные размеры, мм P
А B W LW D d
ASV-W-010-SS050 10 138 150 13 70 61 50 G 1/8″
ASV-W-015-SS050 15 138 155 19 102 61 50 G 1/8″
ASV-W-020-SS050 20 142 145 23 109 61 50 G 1/8″
ASV-W-025-SS063 25 175 190 29 112 76 63 G 1/8″
ASV-W-032-SS063 32 190 200 35 137 76 63 G 1/8″
ASV-W-032-SS080 32 210 255 35 137 98 80 G 1/4″
ASV-W-040-SS063 40 190 200 41 147 76 63 G 1/8″
ASV-W-040-SS080 40 210 225 41 147 98 80 G 1/4″
ASV-W-050-SS080 50 235 200 53 162 98 80 G 1/4″
ASV-W-025-SS063-U 25 179 184 29 112 76 63 G 1/8″
ASV-W-032-SS080-U 32 204 200 35 136 98 80 G 1/4″
ASV-W-040-SS080-U 40 205 210 41 147 98 80 G 1/4″
ASV-W-050-SS080-U 50 220 227 53 160 98 80 G 1/4″

Состав наклонного клапана с пневмоприводом серии ASV

Состав двухходового запорного клапана серии ASV-W Состав двухходового запорного клапана серии ASV-W
  1. Индикатор положения
  2. Шток индикатора положения
  3. Пружина
  4. Поршень
  5. Уплотнительное кольцо поршня
  6. Пружина
  7. Корпус пневмопривода
  8. Нижняя крышка пневмопривода
  9. Трубка, соединяющая корпус клапана с пневмоприводом
  10. Уплотнения штока (сальник)
  11. Шток
  12. Диск
  13. Гайка (диска)
  14. Уплотнение диска
  15. Корпус клапана

Информация для заказа запорного клапана с пневмоприводом серии ASV

Информация для заказа

Документация и ПО

Наименование Тип документа
VALMA-ASV.ПС (Паспорт Клапан с пневмоприводом) Паспорт
Трубопроводная арматура VALMA Каталог
Декларация о соответствии ТР ТС 010 - Клапаны ASV (3д) Декларации о соответствии (ТС и ЕАЭС)
Заключение об идентификации специфических товаров (Республика Казахстан). Клапан с пневмоприводом ASV Письмо
Информационное письмо - Шаровой кран BAV, клапан ASV Письмо
