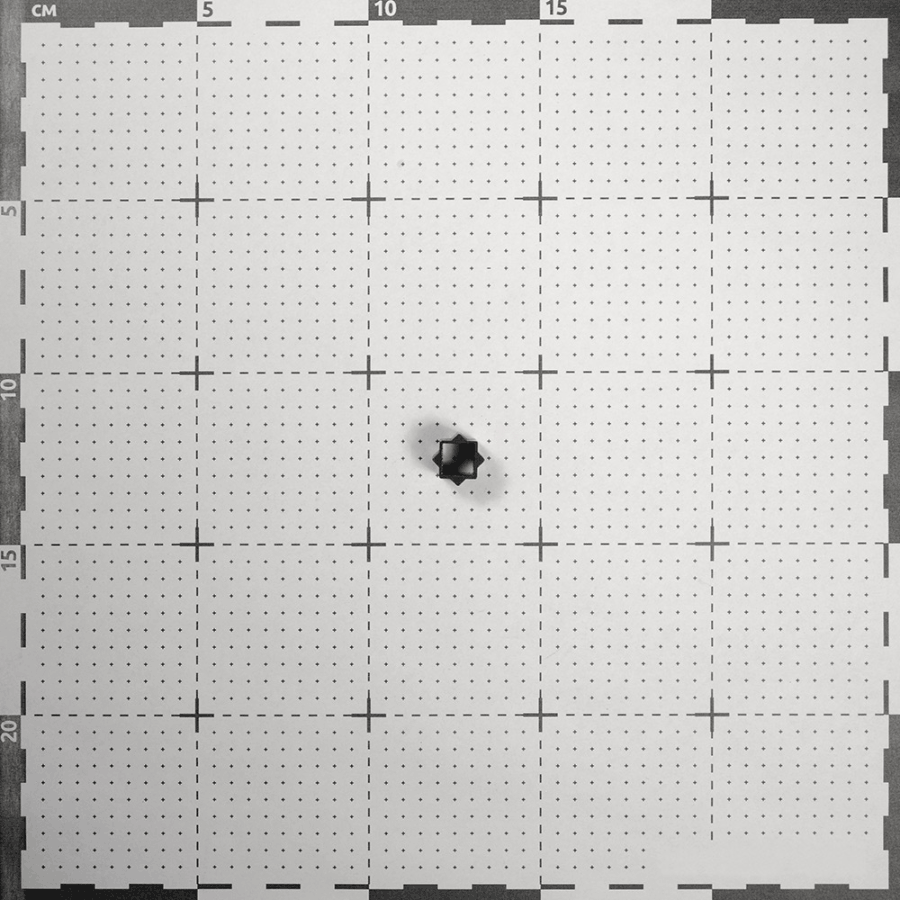

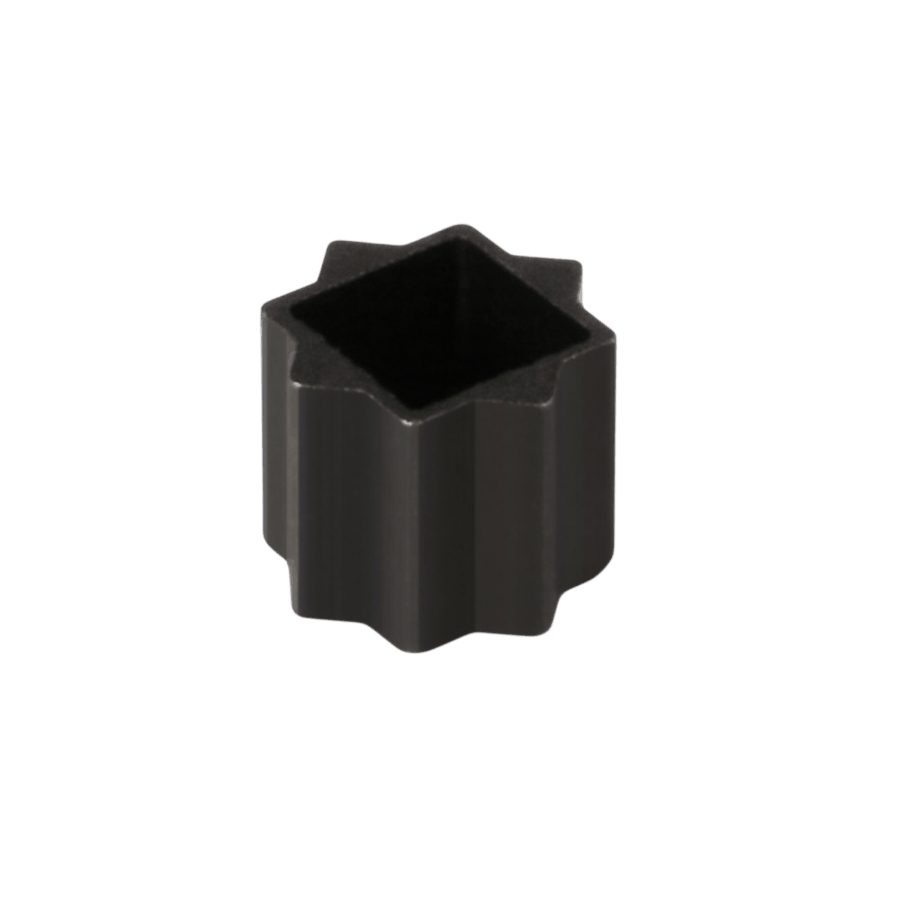

bav-av-adapter-A Переходник для установки пневмопривода

bav-av-adapter-A Переходник для установки пневмопривода
bav-av-adapter-A Переходник для установки пневмопривода
Оборудование: Переходник для установки пневмопривода на клапан
96 ₽
В наличии: много
-
шт
+
В корзину

Краткое описание переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях

Переходники VALMA серии bav-av-adapter - специальный элемент, который совмещает ступицу пневмопривода и шток шарового клапана и передаёт крутящий момент от привода к клапану.

Их используют, когда характеристический размер ступицы привода больше соответствующего размера штока шарового крана или дискового затвора.

Пример: чтобы установить пневмопривод PNA‑DA‑040 со ступицей 11 мм на шаровой кран BAV‑S304‑2P‑T‑020 со штоком 9 мм, нужен переходник bav-av-adapter-A.

Переходники bav-av-adapter совместимы с шаровыми кранами и дисковыми затворами, у которых квадратные головки как параллельные, так и диагональные.

Информация для заказа переходника для установки пневмоприводов VALMA серии PNA на шаровой клапан VALMA серии BAV в нестандартных сочетаниях

Габаритный чертеж переходника VALMA серии bav-av-adapter Габаритный чертеж переходника VALMA серии bav-av-adapter
Артикул Диаметр
пневмопривода,
мм 		DN клапана Габаритные размеры, мм
A B Высота
bav-av-adapter-A 40, 52 DN15, DN20 11 9 12
bav-av-adapter-B 63 DN15, DN20 14 9 16
bav-av-adapter-C 63 DN25, DN32 14 11 16
bav-av-adapter-D 83, 92 DN25, DN32 17 11 19
bav-av-adapter-E 83, 92 DN40, DN50 17 14 19
bav-av-adapter-F 105, 125 DN40, DN50 22 14 24
bav-av-adapter-G 105, 125 DN65, DN80 22 17 24
bav-av-adapter-I 40, 160 DN65, DN80 27 17 29

Материал: сталь.

Переходник требуется только для нестандартного сочетания пневмопривода и клапана:

  • установки пневмопривода двустороннего действия PNA-DA-040 на шаровый клапан серии BAV с DN20;
  • установки пневмопривода одностороннего действия PNA-SA-040 на шаровый клапан серии BAV с DN15;
  • установки пневмопривода одностороннего действия PNA-SA-052 на шаровый клапан серии BAV с DN20.
