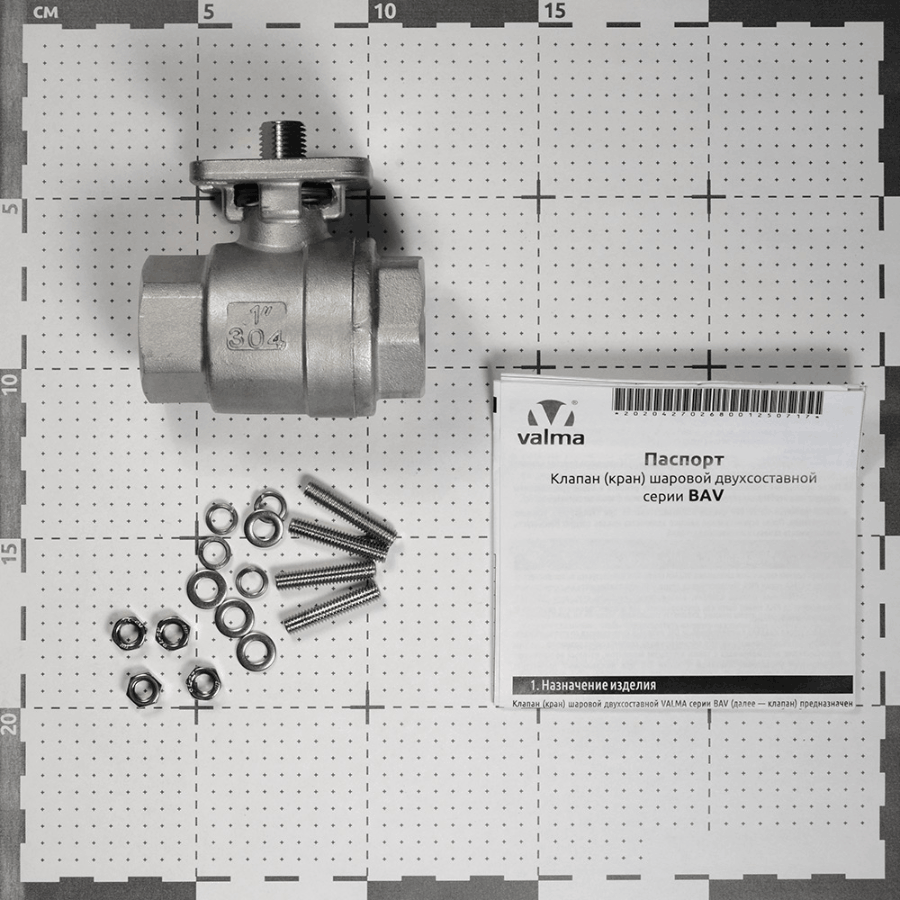

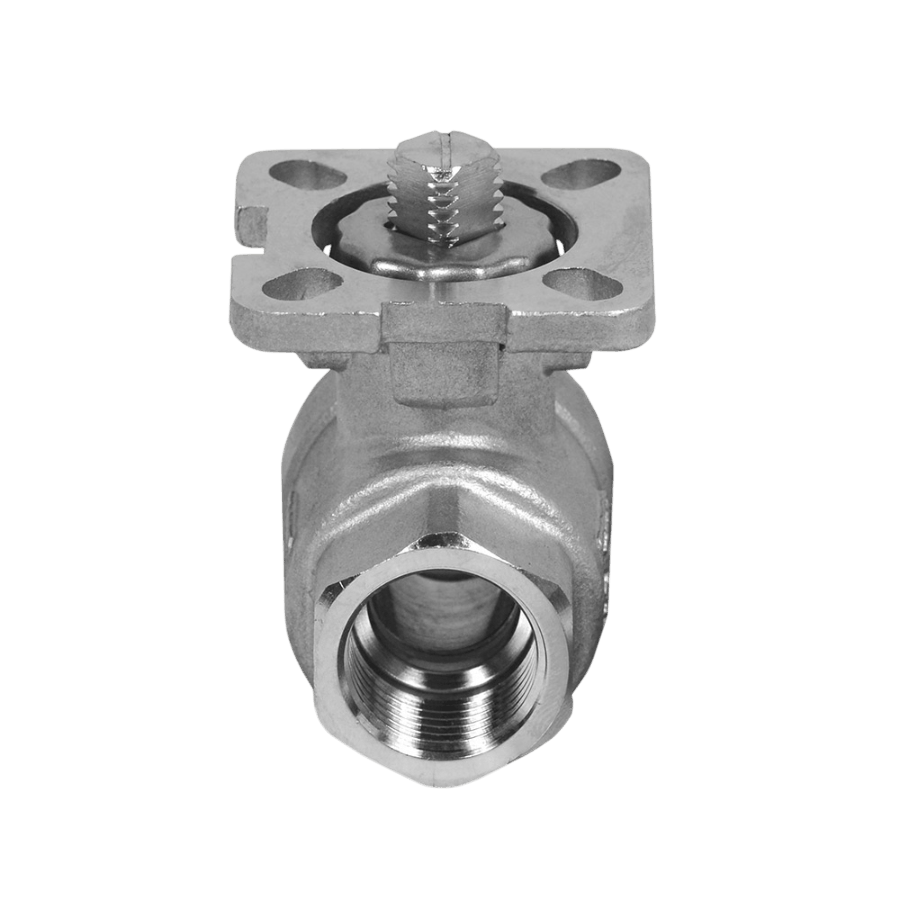

BAV-S304-2P-T-015 Клапан шаровой двухсоставной

BAV-S304-2P-T-015 Клапан шаровой двухсоставной
BAV-S304-2P-T-015 Клапан шаровой двухсоставной
BAV-S304-2P-T-015 Клапан шаровой двухсоставной
BAV-S304-2P-T-015 Клапан шаровой двухсоставной
BAV-S304-2P-T-015 Клапан шаровой двухсоставной
Оборудование: Клапаны с резьбовым присоединением
Конструкция: 2-х составной (состоят из двух частей, меньшее количество деталей и меньший вес)
Диаметр номинальный (DN): DN 15
Тип и размер резьбы: G 1/2
Рабочий перепад давления, бар: 0...16 бар
Материал корпуса: Нержавеющая сталь AISI 304
Материал шара: Нержавеющая сталь AISI 304
Материал уплотнений: PTFE
Температура рабочей среды, °С: -20...+180
2 085 ₽
В наличии: много
-
шт
+
В корзину

Описание двухсоставного запорного шарового клапана серии BAV

Отсечной шаровой кран VALMA серии BAV-2P-T - муфтовый (резьбовой) полнопроходный двусоставной шаровой кран в промышленном исполнении.

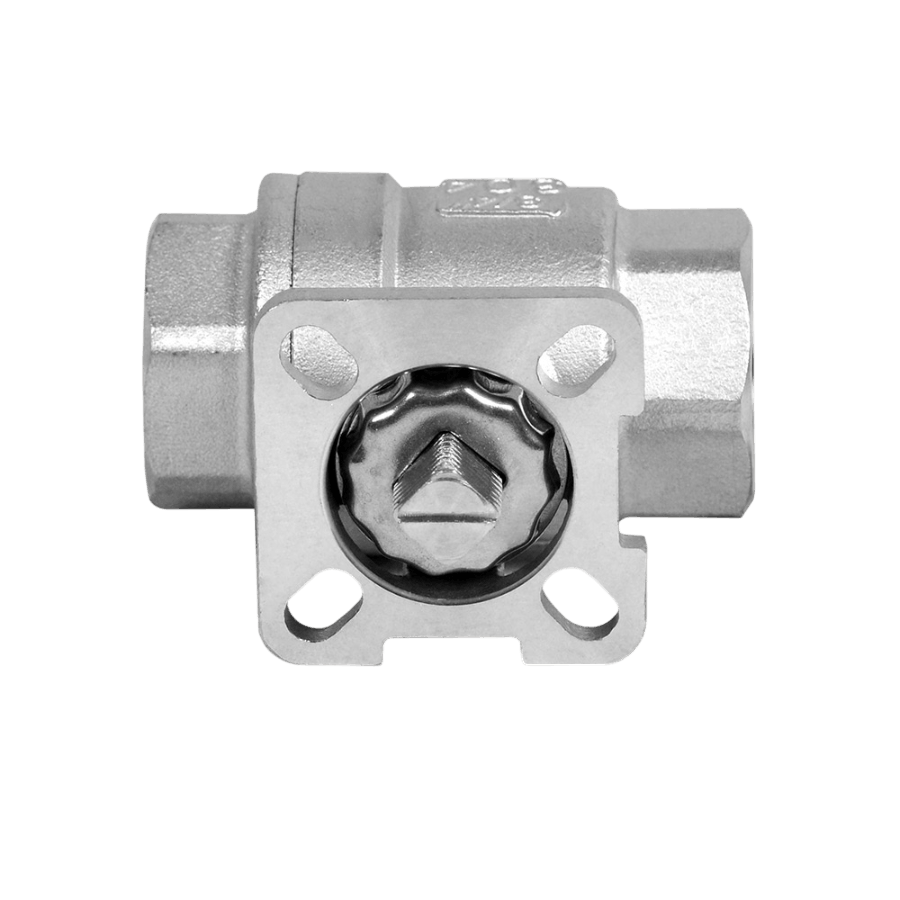

У кранов этой серии вал с диагональной квадратной головкой и присоединительный фланец типа F03-F10. Это делает их совместимыми с пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 и ISO 5211 (например, с пневмоприводами VALMA серии PNA‑DA или с пневмоприводами с пружинным возвратом).

Краны VALMA серии BAV можно использовать и как ручные шаровые краны: вместо привода на кран ставят ручку handle из нержавеющей стали.

Конструкция

Клапаны BAV‑2P состоят из двух частей, скрученных между собой, - это двусоставная конструкция. По сравнению с трёхсоставными у неё меньше деталей и меньше вес. Но есть нюанс: на техобслуживание уходит чуть больше времени, потому что для разбора одну из боковых частей обязательно нужно снять с трубопровода.

Если техобслуживание требуется часто и быстро, лучше выбрать трёхсоставные шаровые краны BAV‑3P‑T или BAV‑3P‑F.

Особенности двусоставного запорного шарового клапана серии BAV

  • Двусоставная конструкция - небольшое количество составных частей и малый вес.
  • Стандартный стыковочный фланец и квадратная головка позволяют использовать краны с любыми пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 или ISO 5211.
  • Уплотнения корпуса отсечного шарового клапана выполнены из PTFE. Это позволяет работать не только с водой, воздухом и другими холодными средами, но и с паром температурой до +180 °C.
  • Клапан может использоваться как отсечной ручной шаровой кран - после установки ручки.

Технические характеристики двухсоставного запорного шарового клапана серии BAV

Параметр Значение
Общие характеристики
Допустимая температура окружающей среды -20…+65 °С
Стандарт фланца для присоединения пневмопривода ISO 5211, ГОСТ Р 55510-2013
Рабочая среда
Тип среды воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии
Допустимая температура рабочей среды -20…+180 °С
Давление рабочей среды
Минимальное давление рабочей среды, бар 0
Максимальное давление рабочей среды для клапанов с номинальным диаметром от 15 до 50 мм: 16 бар
для клапанов с номинальным диаметром от 65 мм: 10 бар
Материалы основных деталей
Корпус клапана Нержавеющая сталь AISI 304
Шар Нержавеющая сталь AISI 304
Уплотнения шара (седло) PTFE
Артикул Присоеди­нительный размер, дюйм DN(ДУ) Расход* Давление рабочей среды, бар Крутящий момент на штоке клапана, Н·м
л/мин м3/ч min max
BAV-S304-2P-T-015 G 1/2″ 15 333,3 20 0 16 6 **
BAV-S304-2P-T-020 G 3/4″ 20 633,3 38 0 16 8 **
BAV-S304-2P-T-025 G 1″ 25 1200 72 0 16 10 **
BAV-S304-2P-T-032 G 1 1/4″ 32 1550 93 0 16 18 **
BAV-S304-2P-T-040 G 1 1/2″ 40 2416,7 145 0 16 22 **
BAV-S304-2P-T-050 G 2″ 50 3833,3 230 0 16 30 **
BAV-S304-2P-T-065 G 2 1/2″ 65 6766,7 406 0 10 38 **

* - при использовании приведенных в таблице значений крутящего момента клапана для подбора пневмопривода - следует учитывать, что данные значения измерены без нагрузки, оказываемой на шар давлением рабочей среды клапана, и выбирать пневмопривод с крутящим моментом, превышающим указанные в таблице значения:

  • на 25% больше номинального - в общем случае;
  • на 40% - если рабочей средой является грязная или вязкая жидкость;
  • на 80% - если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой клапан).
Артикул Совместимый пневмопривод
двустороннего действия одностороннего действия
артикул переходник артикул переходник
BAV-S304-2P-T-015 PNA-DA-032 не нужен PNA-SA-052 bav-av-adapter-A
BAV-S304-2P-T-020 PNA-DA-040 bav-av-adapter-A PNA-SA-052 bav-av-adapter-A
BAV-S304-2P-T-025 PNA-DA-052 не нужен PNA-SA-063 bav-av-adapter-C
BAV-S304-2P-T-032 PNA-DA-052 не нужен PNA-SA-083 bav-av-adapter-D
BAV-S304-2P-T-040 PNA-DA-063 не нужен PNA-SA-083 bav-av-adapter-E
BAV-S304-2P-T-050 PNA-DA-063 не нужен PNA-SA-083 bav-av-adapter-E
BAV-S304-2P-T-065 PNA-DA-083 не нужен PNA-SA-092 не нужен

Габаритные размеры шарового клапана для пневмопривода

Габаритные размеры двухсоставного шарового клапана серии BAV, мм Габаритные размеры двухсоставного шарового клапана серии BAV, мм
Артикул Размер резьбы DN d A±1,6 B C D E Размер фланца для присоединения привода
BAV-S304-2P-T-015 G 1/2″ 15 15 59 10,5 35 42 9 F03/F04
BAV-S304-2P-T-020 G 3/4″ 20 20 66 10,7 39 42 9 F03/F04
BAV-S304-2P-T-025 G 1″ 25 25 80 11 46 50 11 F04/F05
BAV-S316-3P-T-032 G 1 1/4″ 32 32 90 11,5 52 50 11 F04/F05
BAV-S304-2P-T-040 G 1 1/2″ 40 38 103 17 63 70 14 F05/F07
BAV-S304-2P-T-050 G 2″ 50 49 117 17 73,5 70 14 F05/F07
BAV-S304-2P-T-065 G 2 1/2″ 65 64 147 20 94,5 96 17 F07/F10

Состав двухсоставного шарового клапана под пневмопривод

Состав двухсоставного резьбового шарового клапана VALMA серии BAV Состав двухсоставного резьбового шарового клапана VALMA серии BAV
Номер Наименование детали Материал
1 Шток Нержавеющая сталь
2 Часть корпуса клапана с поворотным механизмом Нержавеющая сталь AISI 304
3 Уплотнение шара PTFE
4 Шар Нержавеющая сталь AISI 304
5 Уплотнение шара PTFE
6 Уплотнительное кольцо отделяемой части корпуса клапана PTFE
7 Отделяемая часть корпуса клапана Нержавеющая сталь AISI 304
8 Винт Нержавеющая сталь
9 Шайба Сталь
10 Пружинная шайба Сталь
11 Гайка Нержавеющая сталь

Обозначение при заказе двухсоставного резьбового шарового клапана серии BAV

Обозначение при заказе
