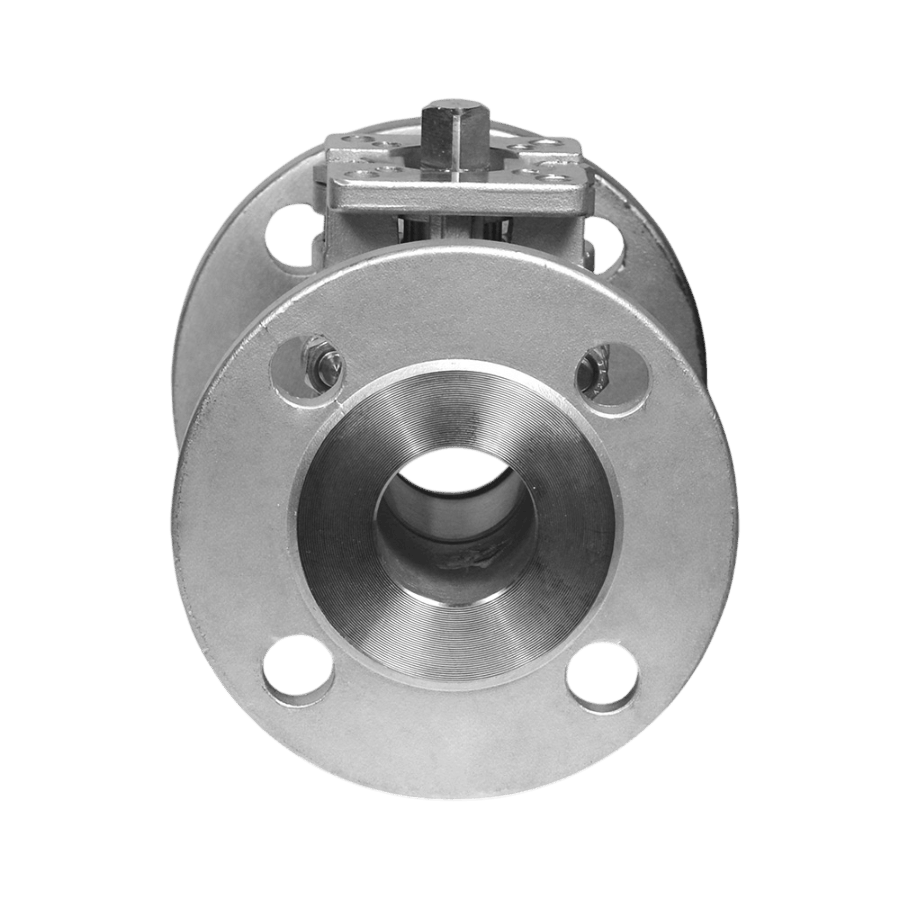

BAV-S304-3P-F-050 Шаровый клапан фланцевый

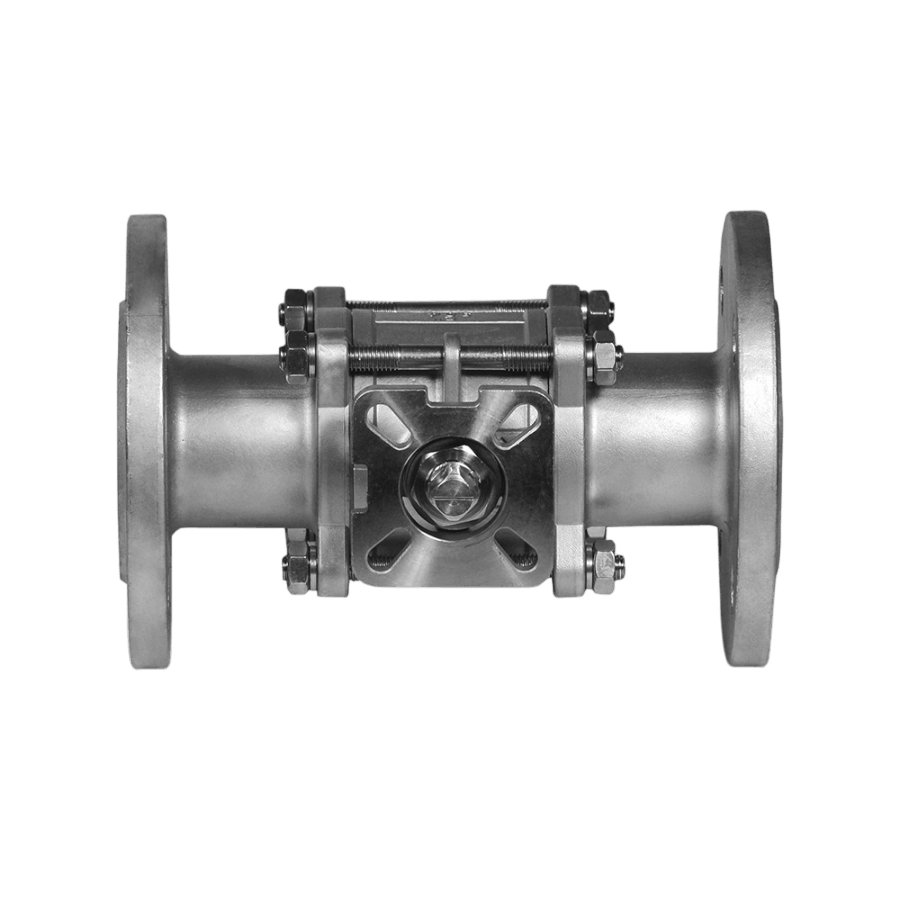

BAV-S304-3P-F-050 Шаровый клапан фланцевый

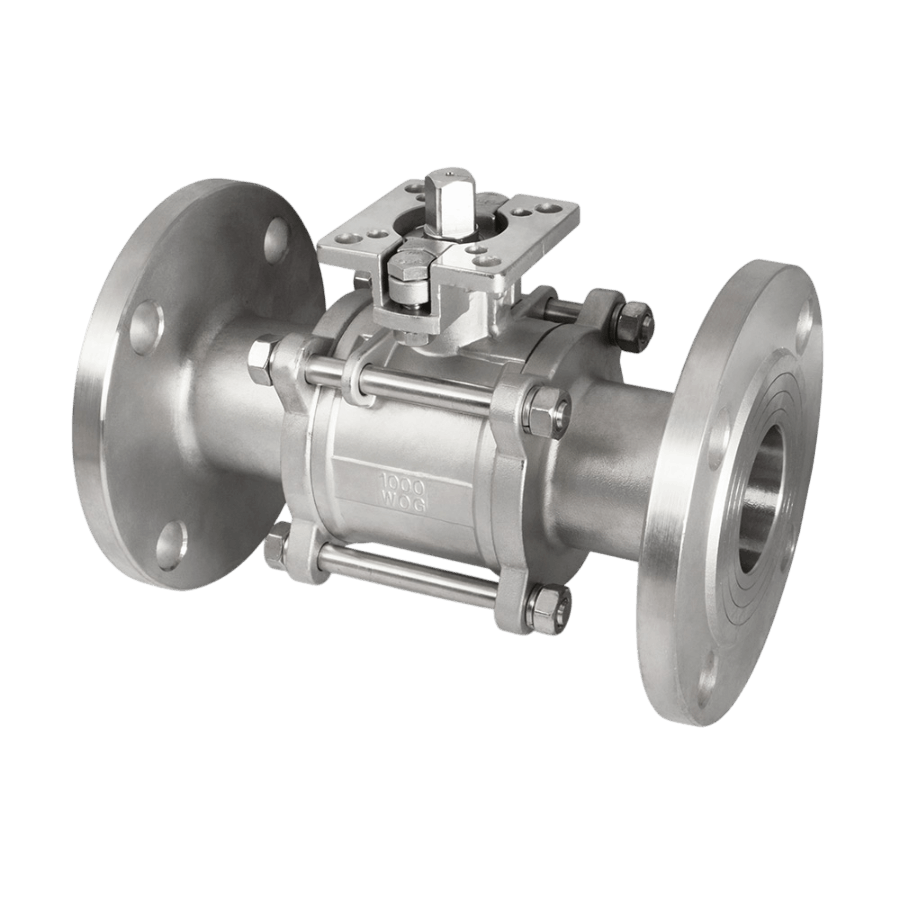

BAV-S304-3P-F-050 Шаровый клапан фланцевый
BAV-S304-3P-F-050 Шаровый клапан фланцевый
Оборудование: Клапаны с фланцевым присоединением
Конструкция: 3-х составной (для частого и быстрого проведения ТО. При ТО, извлекается средняя часть, а боковые части корпуса остаются закреплены на трубопроводе)
Диаметр номинальный (DN): DN 50
Рабочий перепад давления, бар: 0...16 бар
Материал корпуса: Нержавеющая сталь AISI 304
Материал шара: Нержавеющая сталь AISI 304
Материал уплотнений: PTFE
Температура рабочей среды, °С: -20...+180
23 310 ₽
В наличии: много
-
шт
+
В корзину

Описание трехсоставного шарового фланцевого клапана для пневмопривода

Фланцевый шаровой клапан с пневмоприводом BAV 3P-F - полнопроходный шаровой кран с диагональной квадратной головкой и присоединительным фланцем типа F04-F10 для приводов вращательного действия.

Краны этой серии совместимы с пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 и ISO 5211. А после установки ручек их можно использовать как ручные шаровые краны с фланцевым присоединением.

Особенности трёхсоставного шарового фланцевого клапана для пневмопривода

  • Фланцевое присоединение - надёжный монтаж клапана и лёгкая герметизация соединения.
  • Стандартный стыковочный фланец и квадратная головка позволяют использовать краны с любыми пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 или ISO 5211.
  • Уплотнения корпуса отсечного шарового клапана выполнены из PTFE. Это позволяет работать не только с водой, воздухом и другими холодными средами, но и с паром температурой до +180 °C.
  • Уплотнения и шар клапана доступны для заказа как запасные части.
  • Клапан может использоваться как отсечной ручной шаровой кран - после установки ручки.

Технические характеристики фланцевого крана для под пневмопривод

Параметр Значение
Общие характеристики
Допустимая температура окружающей среды -20…+65 °С
Стандарт фланца для присоединения пневмопривода ISO 5211, ГОСТ Р 55510-2013
Стандарт фланца для присоединения к трубопроводу GB (совместим со стандартом DIN)
Рабочая среда
Тип среды воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Примечание: рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы, а также пары в однофазном состоянии
Допустимая температура рабочей среды -20…+180 °С
Давление рабочей среды
Минимальное давление рабочей среды, бар 0
Максимальное давление рабочей среды для клапанов с номинальным диаметром от 15 до 50 мм: 16 бар
для клапанов с номинальным диаметром от 65 мм: 10 бар
Материалы основных деталей
Корпус клапана Нержавеющая сталь AISI 304
Шар Нержавеющая сталь AISI 304
Уплотнения шара (седло) PTFE
Артикул Проходное сечение, мм Расход* Давление рабочей среды, бар Крутящий момент на штоке клапана, Н·м
л/мин м3/ч min max
BAV-S304-3P-F-025 25 1200 72 0 16 10 *
BAV-S304-3P-F-032 32 1550 93 0 16 18 *
BAV-S304-3P-F-040 40 2416,7 145 0 16 22 *
BAV-S304-3P-F-050 50 3833,3 230 0 16 30 *
BAV-S304-3P-F-065 65 6766,7 406 0 10 38 *
BAV-S304-3P-F-080 80 9600 576 0 10 59 *

* - при использовании приведенных в таблице значений крутящего момента клапана для подбора пневмопривода - следует учитывать, что данные значения измерены без нагрузки, оказываемой на шар давлением рабочей среды клапана, и выбирать пневмопривод с крутящим моментом, превышающим указанные в таблице значения:

  • на 25% больше номинального - в общем случае;
  • на 40% - если рабочей средой является грязная или вязкая жидкость;
  • на 80% - если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой клапан).
Артикул Совместимый пневмопривод
двустороннего действия одностороннего действия
артикул переходник артикул переходник
BAV-S304-3P-F-025 PNA-DA-052 не нужен PNA-SA-063 bav-av-adapter-C
BAV-S304-3P-F-032 PNA-DA-052 не нужен PNA-SA-083 bav-av-adapter-D
BAV-S304-3P-F-040 PNA-DA-063 не нужен PNA-SA-083 bav-av-adapter-E
BAV-S304-3P-F-050 PNA-DA-063 не нужен PNA-SA-083 bav-av-adapter-E
BAV-S304-3P-F-065 PNA-DA-083 не нужен PNA-SA-092 не нужен
BAV-S304-3P-F-080 PNA-DA-092 не нужен PNA-SA-105 bav-av-adapter- G

Габаритные размеры трехсоставного шарового клапана серии BAV

Габаритные размеры трехсоставного шарового клапана с пневмоприводом, мм Габаритные размеры трехсоставного шарового клапана с пневмоприводом, мм
Артикул DN d A B C D Кол-во отверстий на фланце E F G H I J Размер фланца для присоединения привода
BAV-S304-3P-F-025 25 25 14 87 115 85 4 × Ø14 65 2 11 156 50 11 F04/F05
BAV-S304-3P-F-032 32 32 14 90 132 100 4 × Ø18 78 2 13 176 50 11 F04/F05
BAV-S304-3P-F-040 40 38 17 100 145 110 4 × Ø18 85 2 13 195 70 14 F05/F07
BAV-S304-3P-F-050 50 49 17 108 160 125 4 × Ø18 100 3 14 230 70 14 F05/F07
BAV-S304-3P-F-065 65 64 20 140 178 145 4 × Ø18 120 3 15 290 95 17 F07/F10
BAV-S304-3P-F-080 80 80 20 150 198 160 8 × Ø18 135 3 18 300 95 17 F07/F10

Состав трехсоставного клапана с фланцевым присоединением серии BAV

Состав трехсоставного фланцевого клапана под пневмопривод Состав трехсоставного фланцевого клапана под пневмопривод
Номер Наименование детали Материал
1 Гайка нержавеющая сталь
2 Пружинная шайба сталь
3 Боковая часть корпуса клапана нержавеющая сталь AISI 304
4 Уплотнение шара PTFE
5 Часть корпуса с поворотным механизмом нержавеющая сталь AISI 304
6 Шар нержавеющая сталь AISI 304
7 Болт нержавеющая сталь
8 Винт (под шестигранный ключ) нержавеющая сталь
9 Шайба сталь
10 Пружинная шайба сталь
11 Гайка нержавеющая сталь

Обозначение при заказе фланцевого клапана под пневмопривод

Обозначение при заказе

Документация и ПО

Наименование Тип документа
VALMA-BAV-xxx-3P.ПС (Паспорт Клапан шаровой трёхсоставной) Паспорт
Трубопроводная арматура VALMA Каталог
3D модели. Краны шаровые BAV-3P-F (PDF) CAD библиотека
3D модели. Краны шаровые BAV-3P-F (STEP) CAD библиотека
3D модели. Краны шаровые BAV-3P-F (КОМПАС) CAD библиотека
Декларация о соответствии ТР ТС 010 - Кран (клапан) шаровой BAV (3д) Декларации о соответствии (ТС и ЕАЭС)
Заключение об идентификации специфических товаров (Республика Казахстан). Клапан (кран) шаровой BAV Письмо
Информационное письмо - Шаровой кран BAV, клапан ASV Письмо
