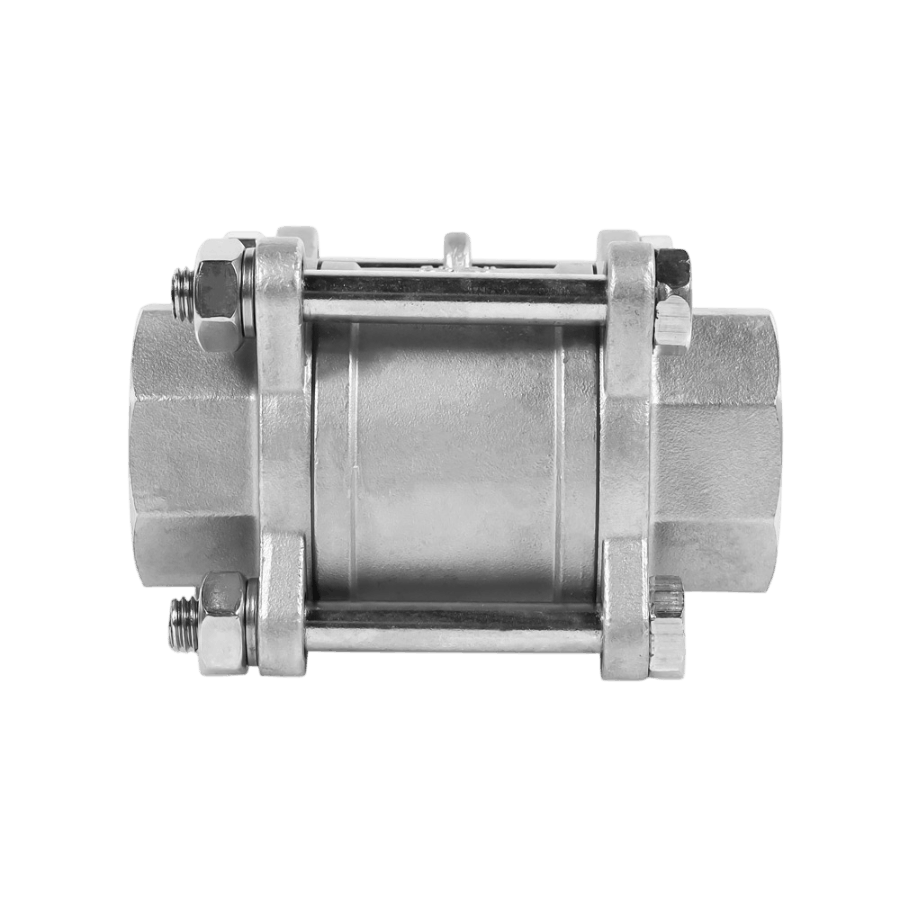

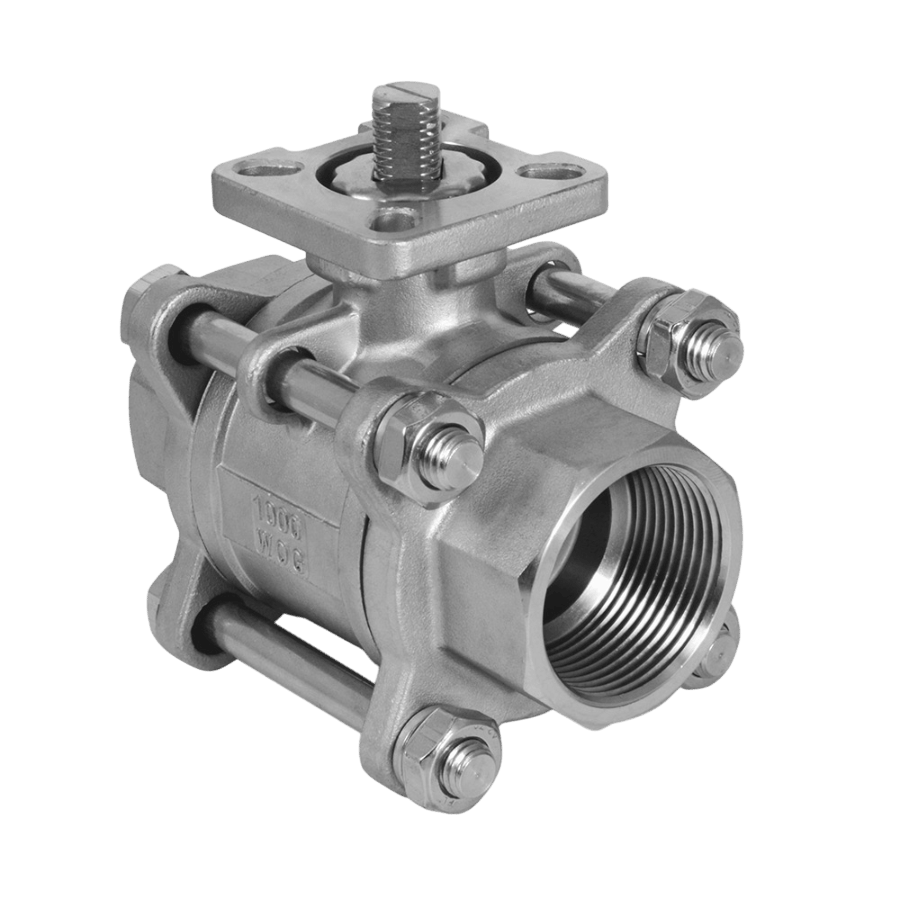

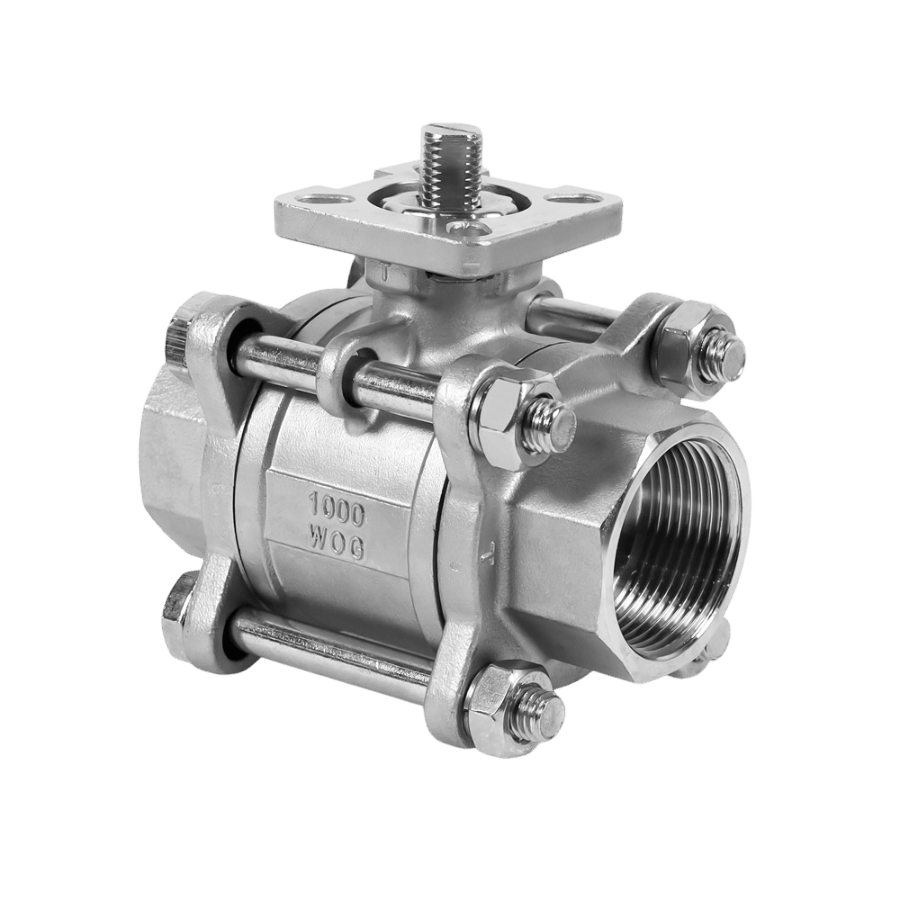

BAV-S316-3P-T-032 Клапан шаровой трехсоставной

Описание шарового клапана трёхсоставного

Отсечной шаровой кран VALMA серии BAV 3P-T - муфтовый (резьбовой) полнопроходный трёхсоставной шаровой кран в промышленном исполнении.

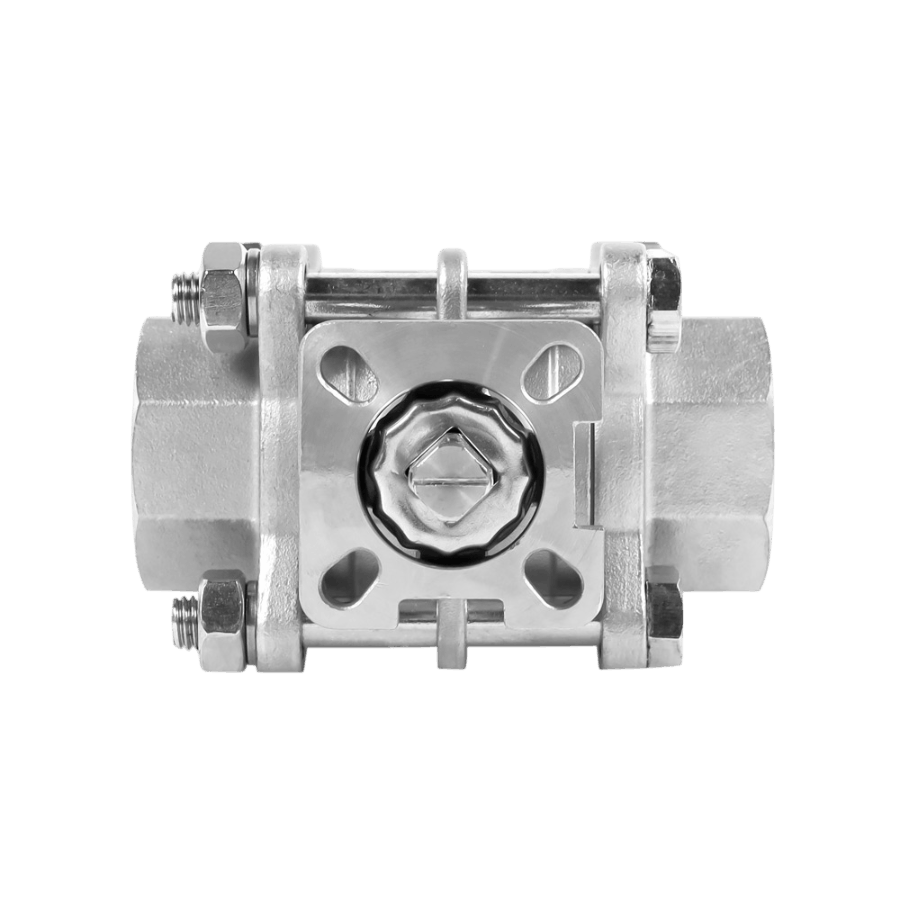

У кранов этой серии вал с диагональной квадратной головкой и присоединительный фланец типа F03-F10. Это делает их совместимыми с пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 и ISO 5211 (например, с пневмоприводами VALMA серии PNA‑DA или с пневмоприводами с пружинным возвратом).

Краны VALMA серии BAV можно использовать и как ручные шаровые краны: вместо привода на кран ставят ручку handle из нержавеющей стали.

Конструкция

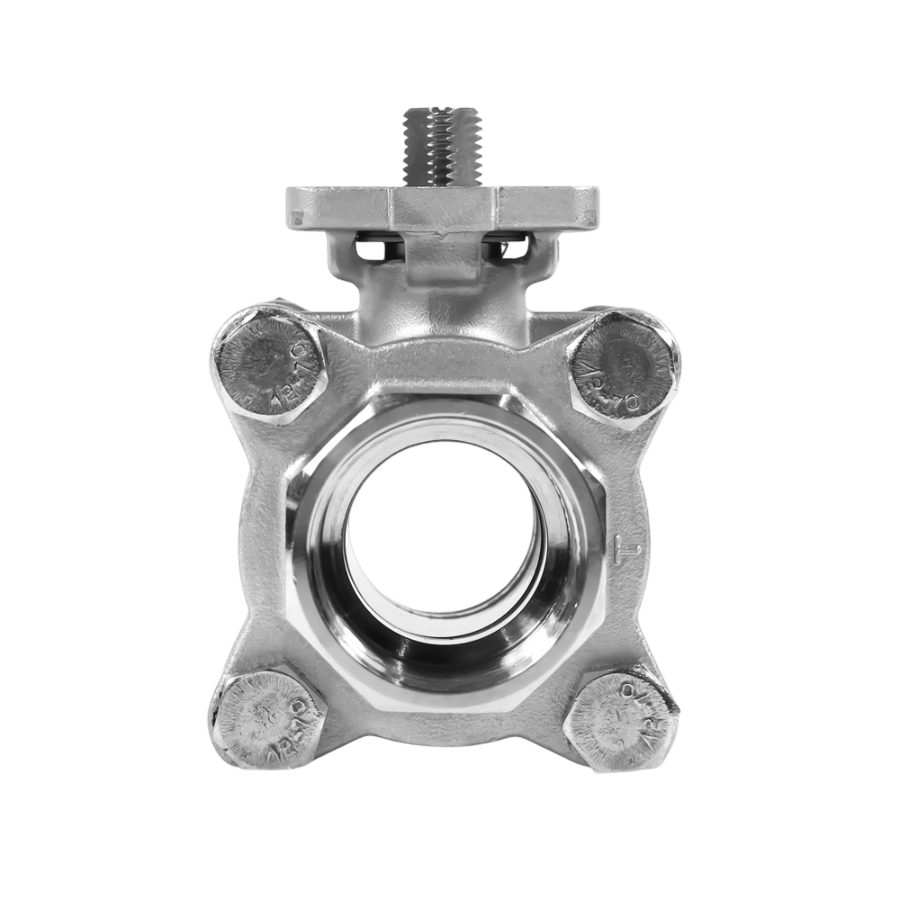

Клапаны BAV‑3P состоят из трёх частей, стянутых между собой четырьмя болтами. Между средней и боковыми частями корпуса находятся уплотнения - они служат седлом шара и одновременно уплотняют соединения частей корпуса.

Трёхсоставная конструкция обеспечивает лёгкую сборку и разборку. Клапан можно монтировать на трубопровод без сгонов и соединений с накидной гайкой. А для техобслуживания (например, при очистке крана или замене уплотнений) достаточно раскрутить стягивающие болты и извлечь среднюю часть. Боковые части корпуса при этом остаются закреплёнными на трубопроводе - повторная герметизация резьбы не нужна.

Особенности трёхсоставного шарового клапана

• Трёхсоставная конструкция - лёгкая сборка и разборка для техобслуживания.
• Стандартный стыковочный фланец и квадратная головка позволяют использовать краны с любыми пневматическими и электрическими приводами по ГОСТ Р 55510‑2013 или ISO 5211.
• Уплотнения корпуса выполнены из PTFE. Это позволяет работать не только с водой, воздухом и другими холодными средами, но и с паром температурой до +180 °C.
• Вместо стандартных уплотнений можно установить уплотнения из PPL - тогда рабочая температура увеличивается до +220 °C.
• Уплотнения и шар клапана доступны для заказа как запасные части.
• Клапан может использоваться как отсечной ручной шаровой кран - после установки ручки.

Варианты сборки шарового крана с пневмоприводом

Для управления шаровыми клапанами VALMA серии BAV используется пневматический привод VALMA серии PNA. Пневмопривод устанавливается на специальный присоединительный фланец шарового крана, выполненный согласно стандарту ISO 5211. Пневмопривод PNA может быть как двустороннего, так и одностороннего действия (с пружинным возвратом):

Пневматический привод двустороннего действия для шаровых кранов (PNA-DA)

Пневматический привод одностороннего действия для шаровых кранов (PNA-SA)

Для подачи управляющей среды в пневмопривод шарового крана может применяться электромагнитный пилотный (управляющий) клапан PIV, который устанавливается непосредственно на пневмопривод по стандарту NAMUR:

Пилотные распределительные клапаны (PIV-N)

В зависимости от требований, предъявляемых к конструкции, могут быть использованы следующие модификации отсечных шаровых кранов:

Шаровый кран резьбовой двухсоставной (BAV-2P-T) - доступное решение для систем не требующих частого проведения технического обслуживания

Шаровый кран резьбовой трехсоставной (BAV-3P-T) - легкоразборная конструкция, упрощающая процедуру технического обслуживания

Шаровый кран фланцевый трехсоставной (BAV-3P-F) - часто используется для паропроводов, т.к. обеспечить герметичность фланцевого соединения при работе с паром проще нежели резьбового

Технические характеристики резьбового шарового крана трёхсоставного серии BAV

* Приведенные данные по расходу верны для среды с плотностью 1000 кг/м³ и вязкостью не более 21 сСт (мм²/с), протекающей через шаровый клапан при перепаде давления в 1 бар при температуре от 5 до 30 ℃.

** - при использовании приведенных в таблице значений крутящего момента шарового крана для подбора пневмопривода - следует учитывать, что данные значения измерены без нагрузки, оказываемой на шар давлением рабочей среды шарового клапана, и выбирать пневмопривод с крутящим моментом, превышающим указанные в таблице значения:

• на 25% больше номинального - в общем случае;
• на 40% - если рабочей средой является грязная или вязкая жидкость;
• на 80% - если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой клапан).

Габаритные размеры шарового крана VALMA серии BAV

Габаритные размеры шарового крана под пневмопривод серии BAV, мм

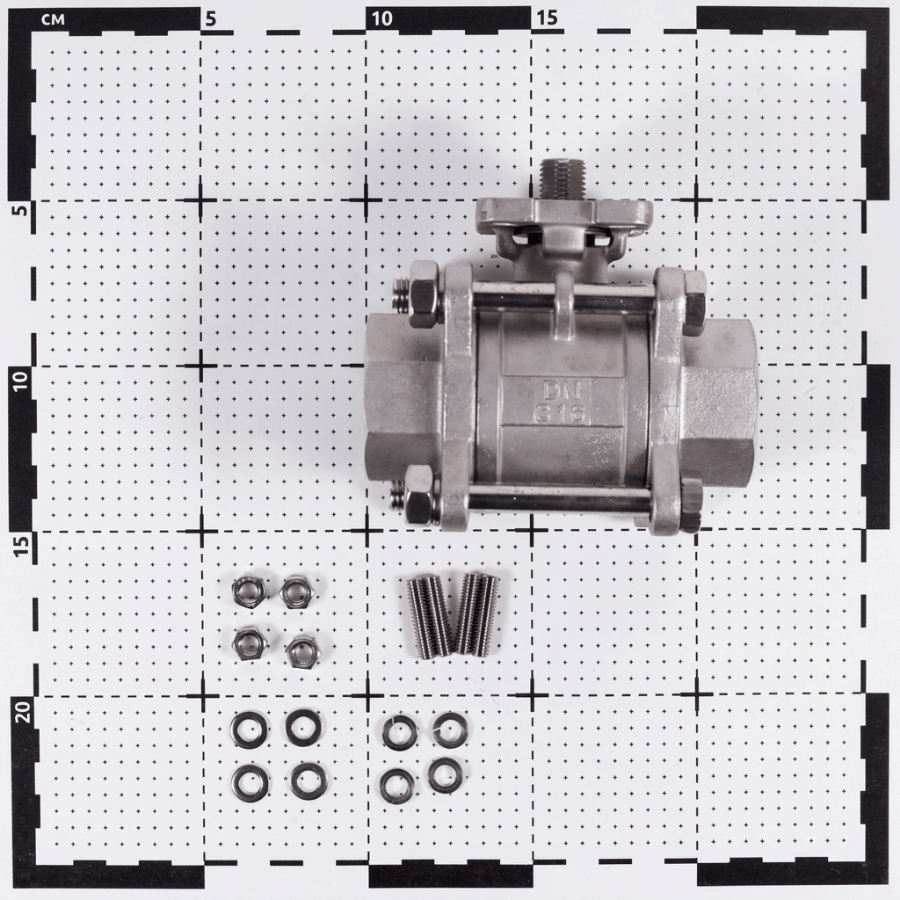

Состав трехсоставного клапана с резьбовым присоединением серии BAV

Состав трехсоставного резьбового клапана под пневмопривод

Обозначение при заказе резьбового шарового клапана серии BAV под пневмопривод
