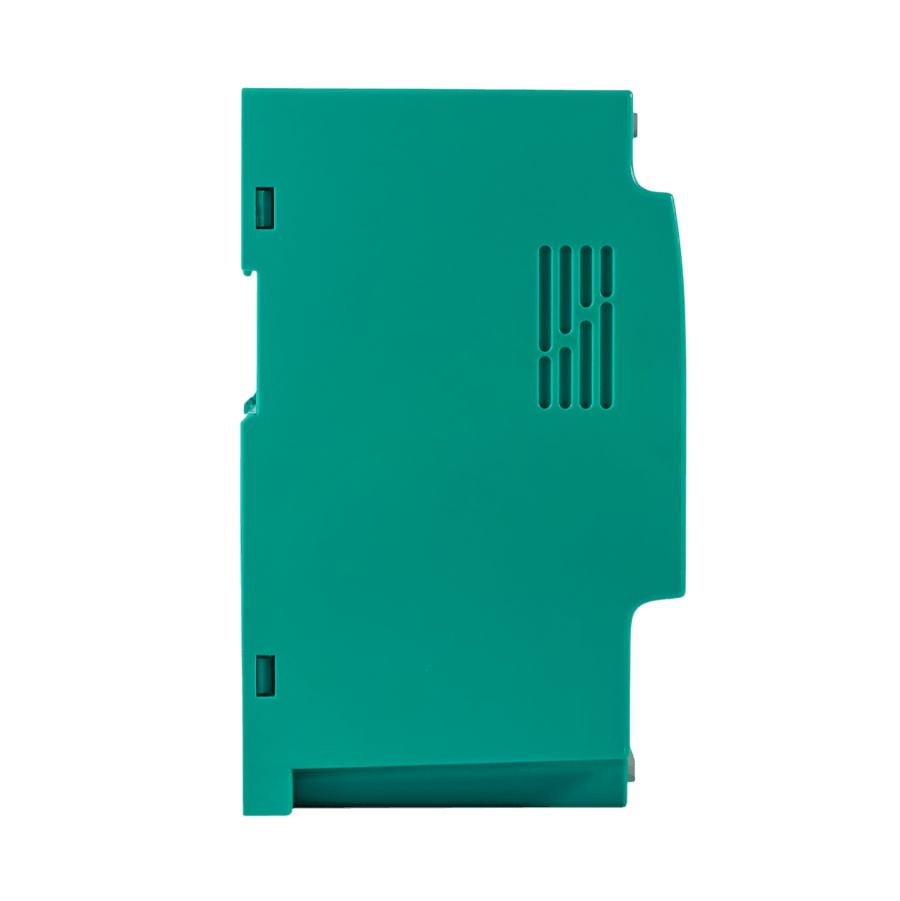

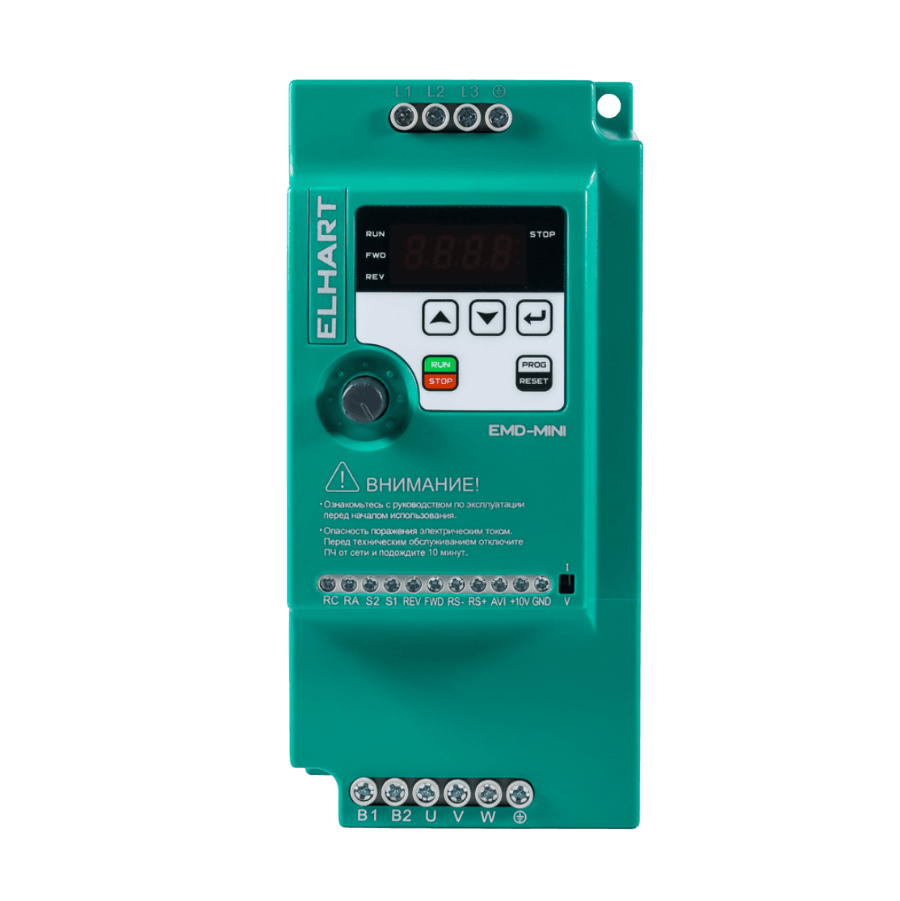

EMD-MINI - 055 T Преобразователь частоты

При выборе мощности частотного преобразователя необходимо ориентироваться на номинальный и максимальный ток электродвигателя с учетом возможных перегрузок во всех режимах работы.

Выбор преобразователя частоты по номинальному току

Не рекомендуется осуществлять подбор по номинальной мощности указанной на шильдике электродвигателя, т. к. это полезная механическая мощность на валу, которая связана с электрической через КПД и косинус электродвигателя. Поэтому возможно возникновение ситуации, когда мощности указанные на шильдиках электродвигателя и ПЧ совпадают, а ток потребляемый электродвигателем выше номинального тока частотника. Из-за этого ПЧ будет работать с перегрузкой и в последствии выйдет из строя.

Также, при выборе мощности преобразователя частоты необходимо учитывать условия его эксплуатации. Температура окружающего воздуха выше +40 °С (например, при установке в шкафу без необходимого охлаждения) и повышенная частота коммутации (частота ШИМ) силовых ключей (более 6 кГц), требуют снижения тока нагрузки ПЧ относительно номинального значения. Поэтому в таких применениях рекомендуется выбирать мощность частотного преобразователя на ступень выше относительной той, что была подобрана по току электродвигателя.

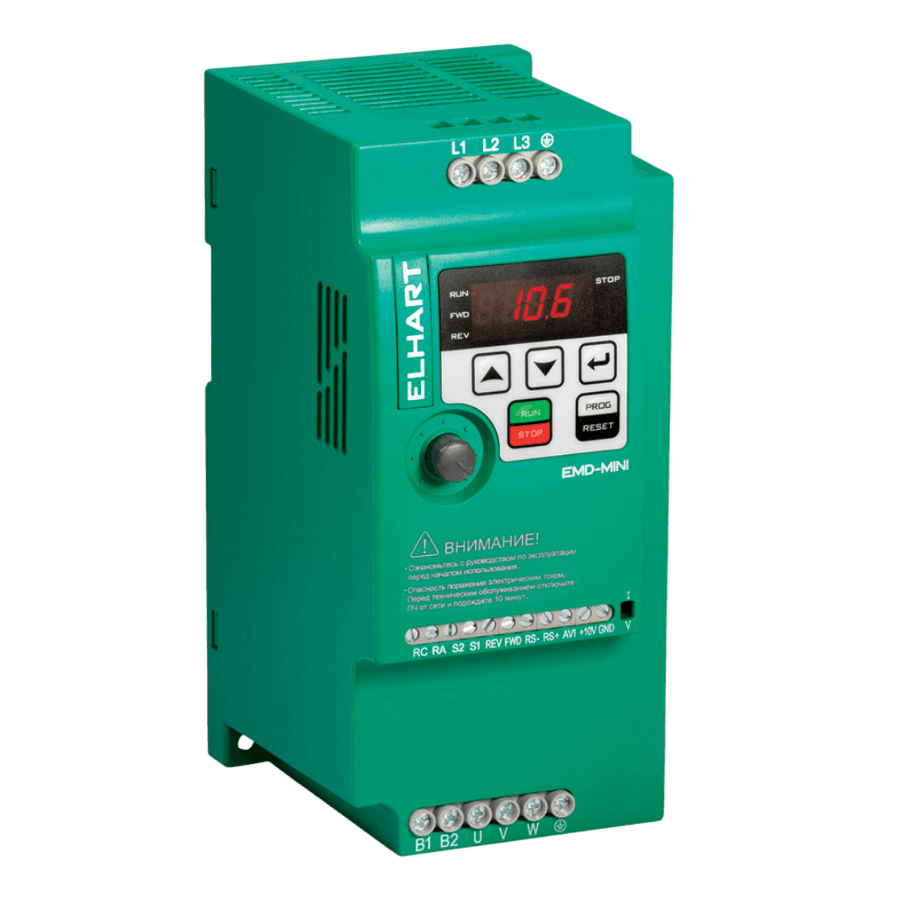

Выносной пульт подключается через оригинальный кабель (поставляется в комплекте с пультом ). Разъём для подключения кабеля расположен под крышкой с надписью ELHART (слева от дисплея).

• Для ПЧ версий 1.х дополнительные настройки не требуются, и сразу после подключения пульт готов к работе.
• Для ПЧ версий 2.х требуется настройка параметров: P101 = 2 и P102 = 0.

Если не удается произвести настройку параметров, то необходимо убедиться:

1. ПЧ находится в режиме STOP (индикатор RUN не горит).
2. Отключена блокировка редактирования параметров (P118 = 0).

• В ПЧ версии 1.1 и 1.2 отключение вентилятора не предусмотрено (вентилятор работает всегда).
• В ПЧ версии 2.0 режим работы вентилятора задается в параметре P668:
  • 0 - работает при подаче сигнала пуск,
  • 1 - работает всегда.

  Не рекомендуется устанавливать параметр P668 = 0 для ПЧ, работающих в составе машин с частыми запусками и остановками. Отсутствие охлаждения может привести к перегреву и как следствие, к выходу ПЧ из строя.

Необходимо настроить следующие параметры:

1. P102 = 1, для подачи команды ПУСК сигналом на дискретный вход.
2. P416 = 1, для разрешения автостарта после подачи питания.

Для работы функции «Автостарт после подачи питания» требуется, чтобы в момент включения ПЧ на дискретный вход была подана команда ПУСК (используйте кнопку с фиксацией или перемычку).

Нет, нельзя. ПЧ предназначены только для работы с 3-х фазными асинхронными электродвигателями.

Да, можно. Но следует учесть следующие особенности подбора модели ПЧ и режимов его работы:

• Выходной ток ПЧ должен быть выше суммарного максимального тока подключенных электродвигателей с учетом возможных перегрузок.
• Суммарная длина моторного кабеля не должна превышать 30 метров, иначе требуется установка моторного дросселя (при длине до 100 м) или синус-фильтра (при длине более 100 м).
• Для защиты электродвигателей требуется использовать внешние устройства, например, автоматы защиты двигателя серии MCP.
