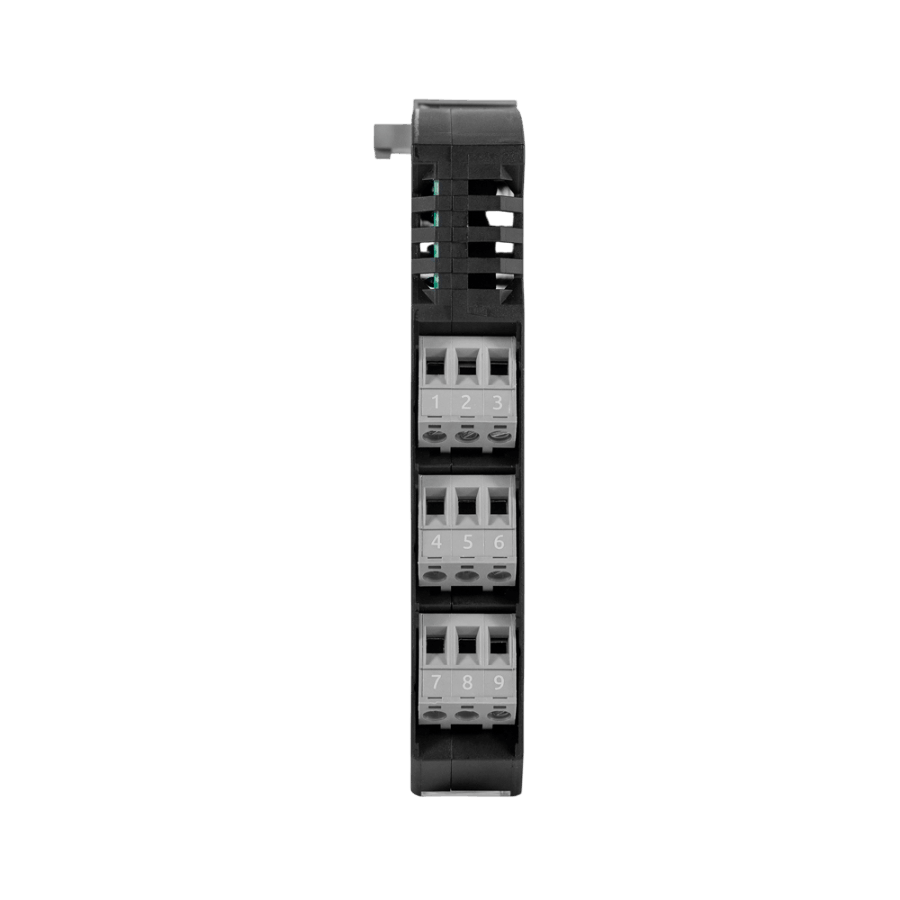

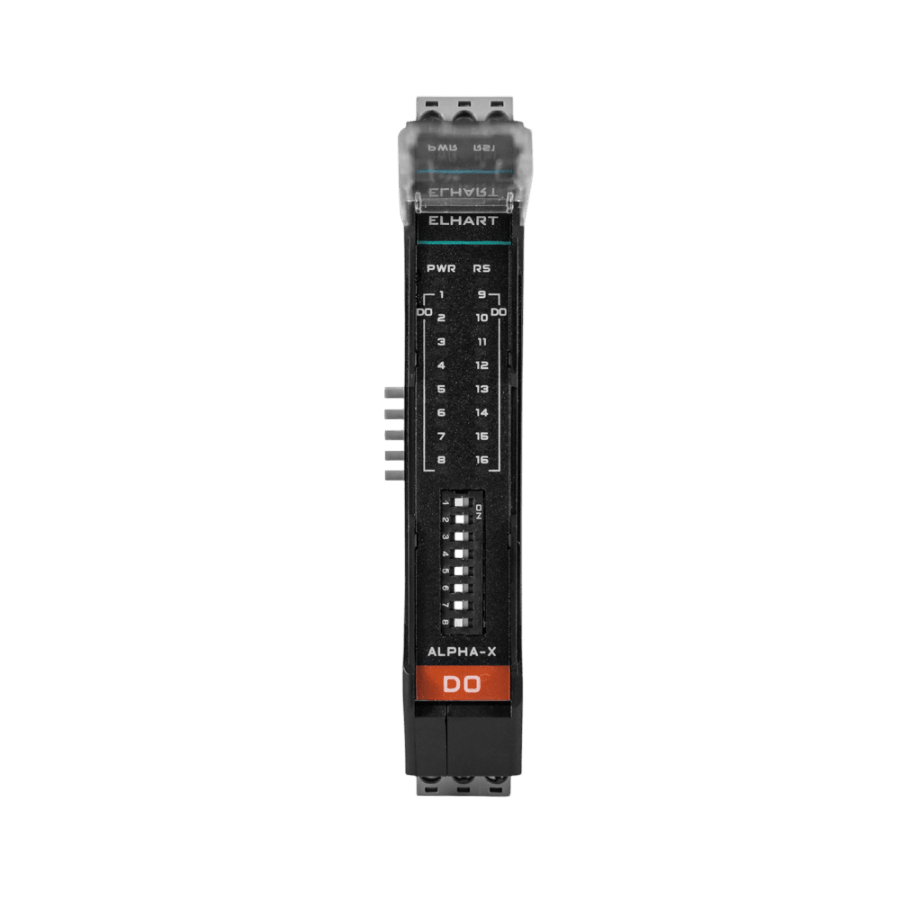

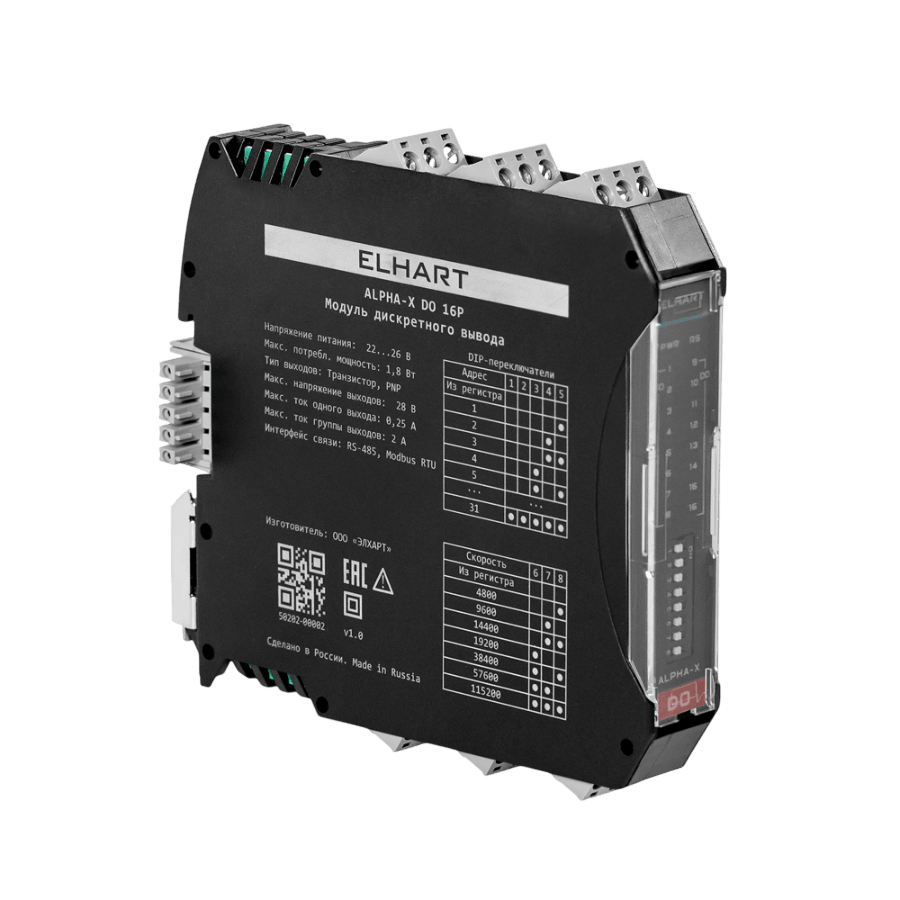

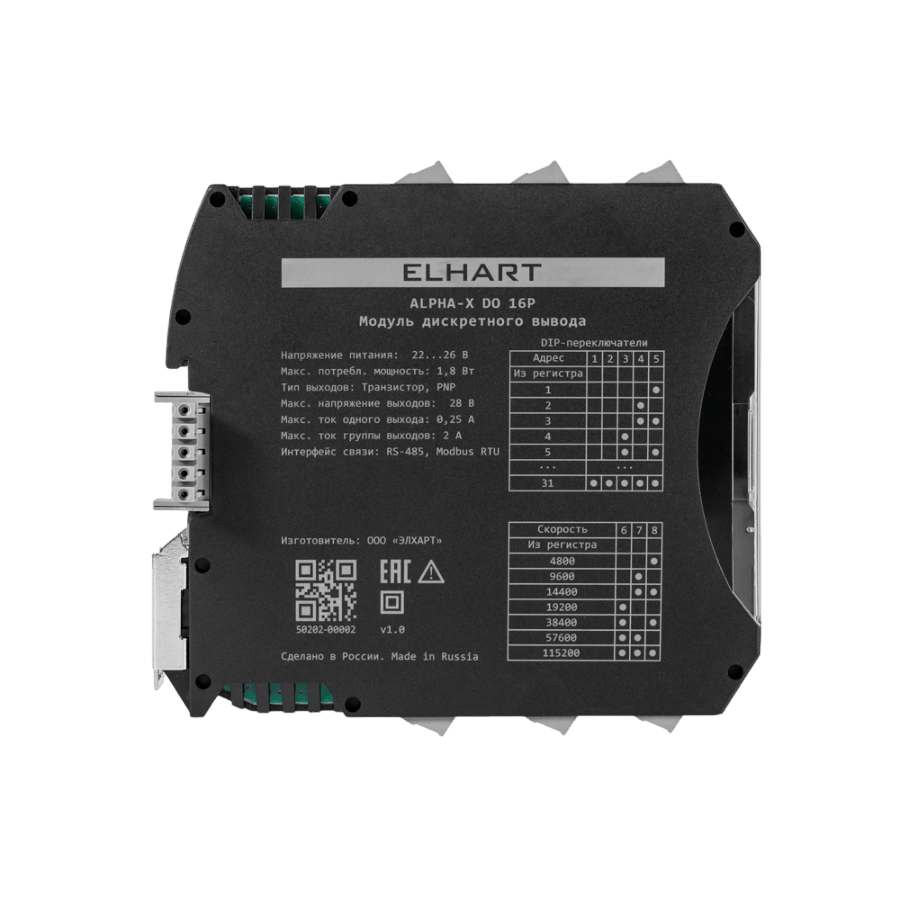

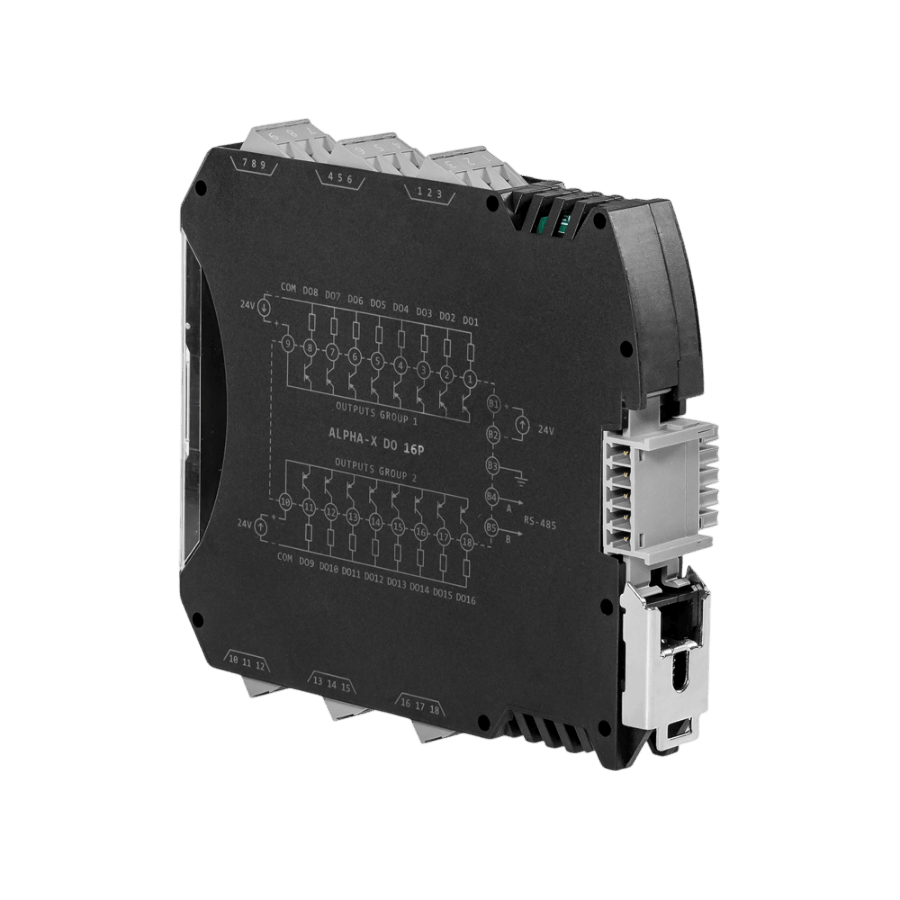

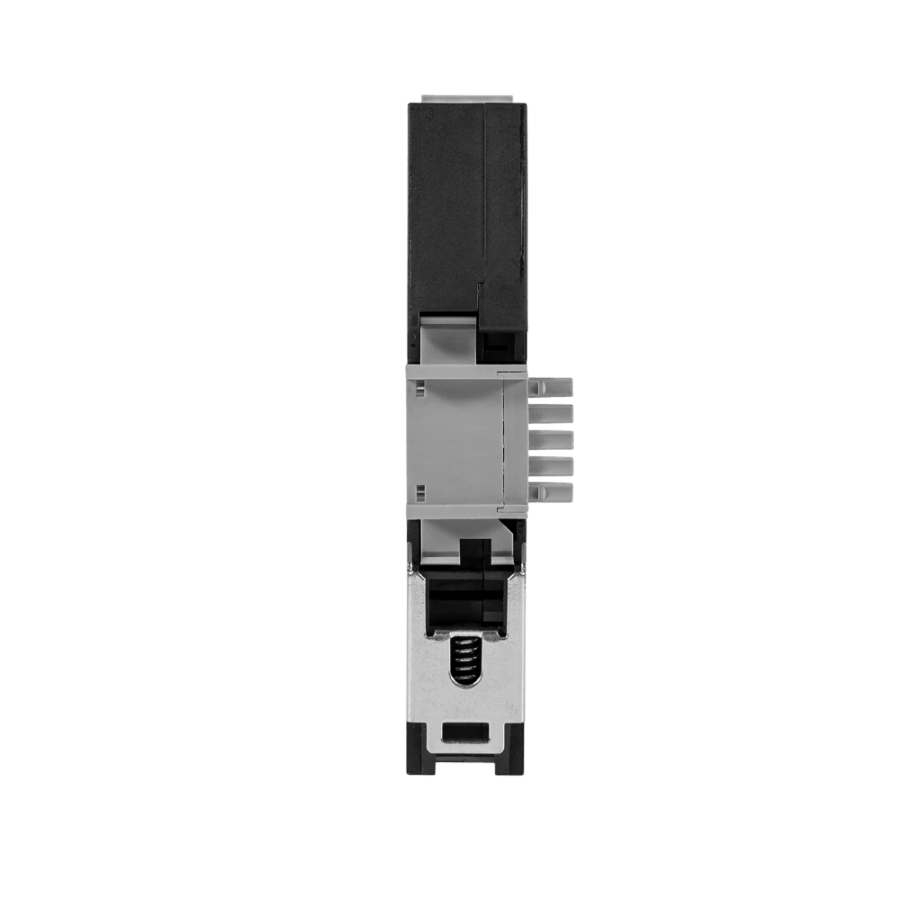

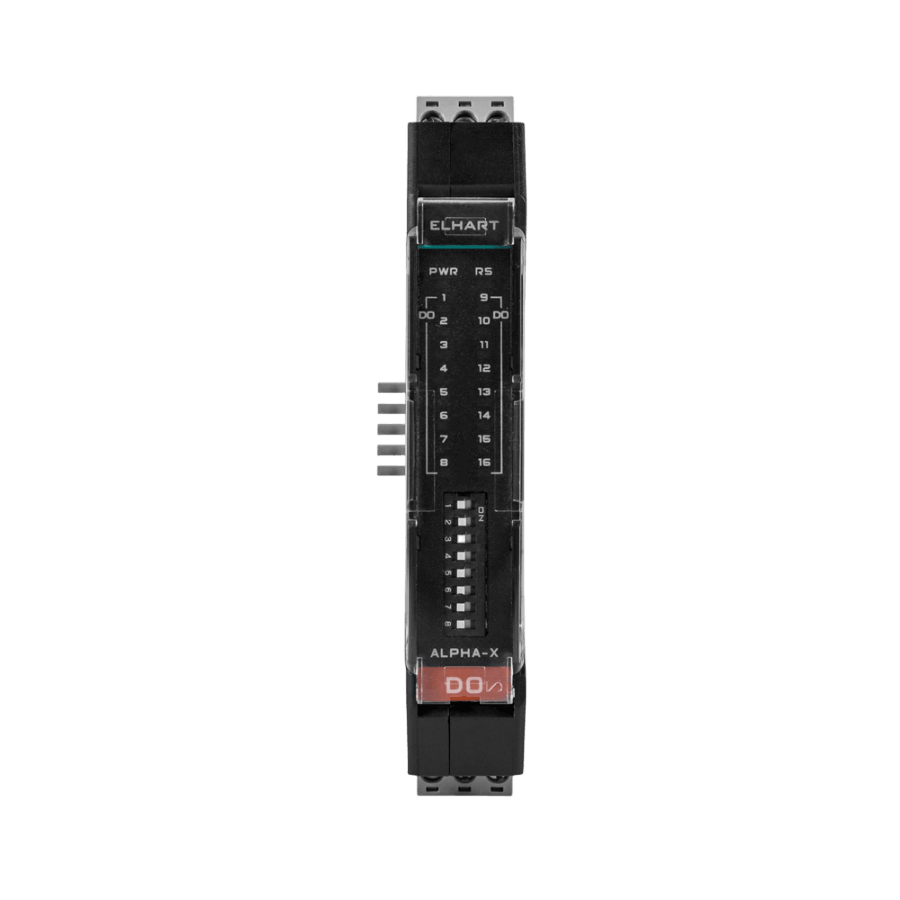

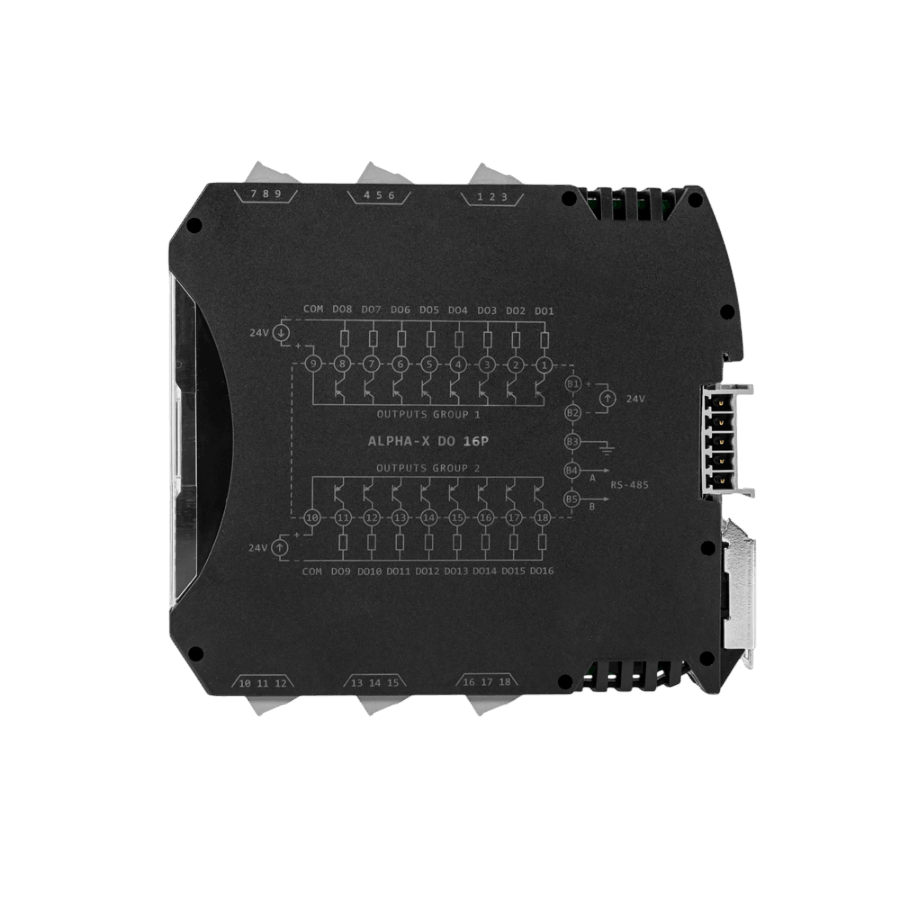

Alpha-X DO 16P Модуль вывода дискретный

Внимание! Если модули Alpha-X планируется использовать отдельно от ПЛК Alpha-X, то для подключения питания и RS-485 дополнительно требуется приобрести терминальный клеммник TB-PS.

Описание модулей дискретного ввода/вывода ELHART серии Alpha-X

Модули ввода / вывода дискретных сигналов Alpha-X предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод дискретных сигналов), а также для преобразования цифровых сигналов от устройств управления в физический контакт, для коммутации и управления внешними устройствами (вывод дискретных сигналов).

Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU.

Для удобной настройки модулей предусмотрено бесплатное программное обеспечение - Конфигуратор ELHART.

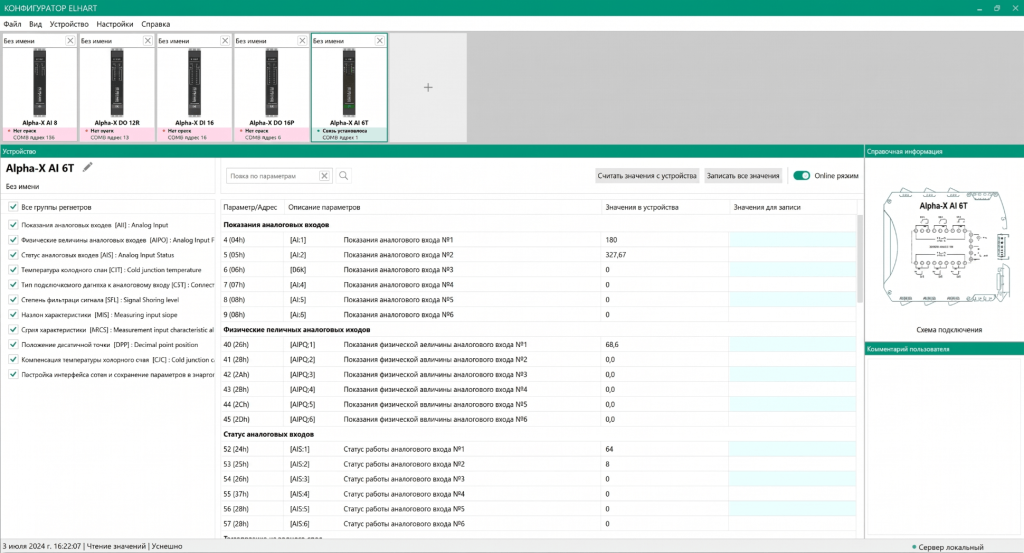

Настройка модулей с помощью конфигуратора ELHART

Модификации дискретных модулей ввода/вывода

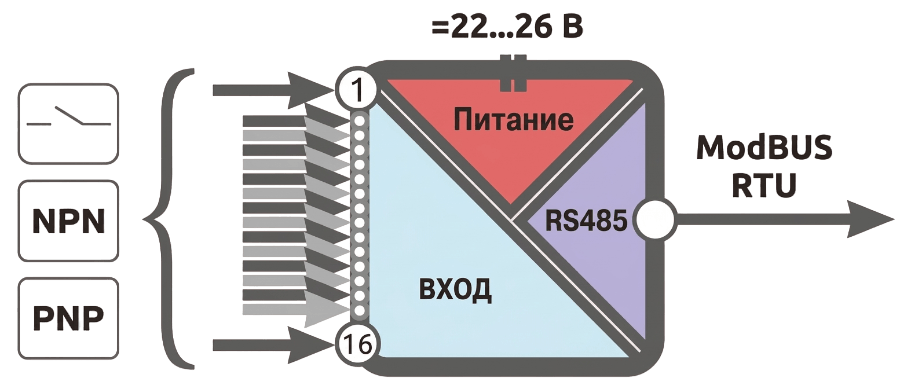

Функциональная схема Alpha-X DI 16	Модуль Alpha-X DI 16 имеет 16 дискретных входов, к которым можно подключать устройства с транзисторными выходами PNP или NPN, а также с выходами «сухой контакт». Для питания подключаемых устройств необходимо использовать внешний блок питания. На каждую группу из четырех входов предусмотрен 32-битный счетчик. Инкрементирующие и декрементирующие входы способны воспринимать импульсные сигналы с частотой до 4 кГц. Связь с устройствами управления по протоколу Modbus RTU, предусмотрена трехсторонняя гальваническая развязка и DIP-переключатели для настройки параметров связи.

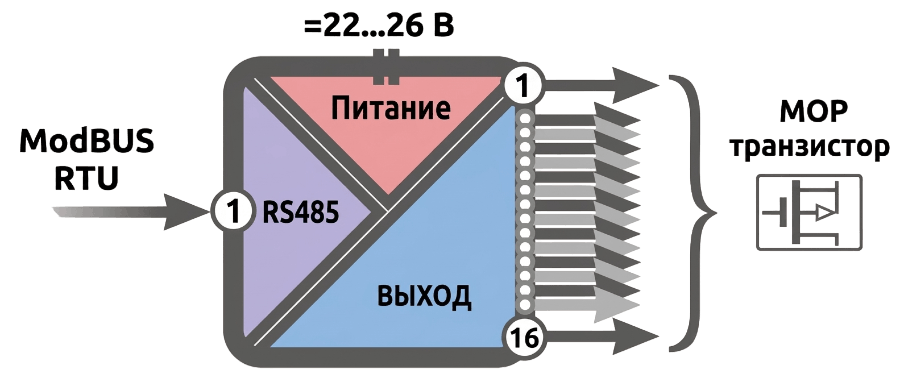

Функциональная схема Alpha-X DO 16P	Модуль Alpha-X DO 16P имеет 16 дискретных выходов, разделенных на две группы. В качестве коммутирующих элементов используются МОП-транзисторы, соединенные общим выводом в пределах группы. Каждый из выходов способен генерировать ШИМ-сигнал, минимальная ширина импульса при этом составляет 200 мсек. Управление выходами осуществляется по протоколу связи Modbus RTU. Для защиты подключаемых устройств предусмотрена трехсторонняя гальваническая развязка (питание / интерфейс связи / релейные выходы).

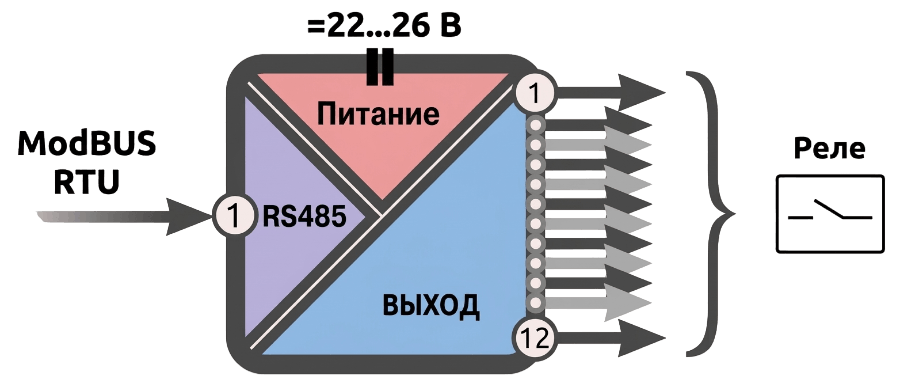

Функциональная схема Alpha-X DO 12R	Модуль Alpha-X DO 12R имеет 12 релейных выходов для управления внешними устройствами, в зависимости от цифровых сигналов, поступающих от устройств управления (SCADA-системы либо ПЛК). Каждый релейный выход позволяет коммутировать переменное напряжение до 250 В, питающее активную нагрузку с током потребления до 1А. В модуле предусмотрена трехсторонняя гальваническая развязка и DIP-переключатели для настройки параметров связи.

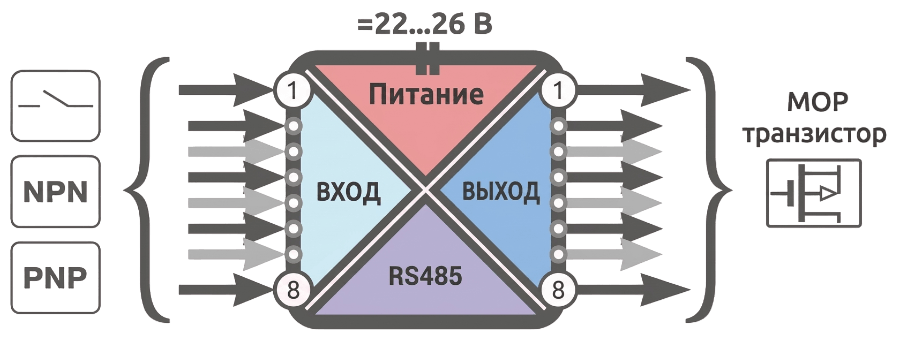

Функциональная схема Alpha-X DIO 8/8P	Модуль Alpha-X DIO 8/8P это комбинированное устройство. Он имеет 8 дискретных входов для подключения датчиков типа PNP, NPN или «сухой контакт», а также 8 транзисторных выходов. Характеристики транзисторных выходов совпадают с характеристиками выходов модуля Alpha-X DO 16P. Гальваническая развязка предусмотрена между основными цепями модуля (питание / дискретные входы / дискретные выходы / интерфейс связи).

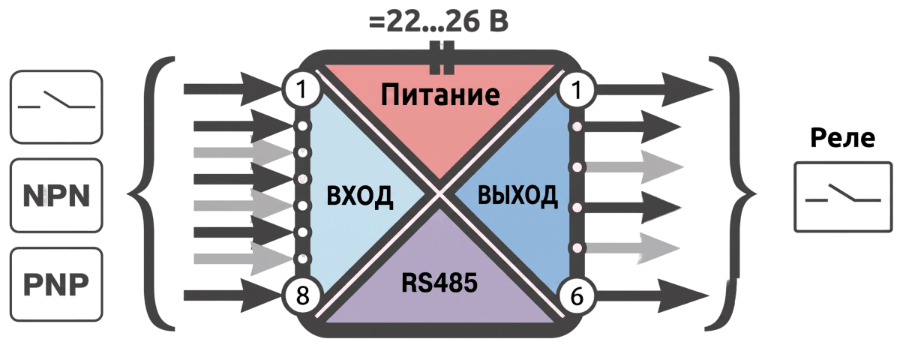

Функциональная схема Alpha-X DIO 8/6R	Модуль Alpha-X DIO 8/6R это еще один комбинированный модуль, в данном случае с релейными выходами. Релейные выходы также могут работать в режиме ШИМ, однако минимальный период для релейных выходов составляет 1 с. Гальваническая развязка предусмотрена между основными цепями модуля (питание / дискретные входы / дискретные выходы / интерфейс связи).

Особенности модулей дискретного ввода/вывода ELHART серии Alpha-X

• Общая шина питания и интерфейса.
• Единая карта регистров для всех модулей.
• 32-битный счётчик и частотомер на каждую группу из 4 дискретных входов, подсчёт сигналов с частотой до 4 кГц.
• Возможность генерации ШИМ-сигнала для всех выходов. Минимальный период: 100 мс для транзисторных выходов, 1 с для релейных.
• Удобная конфигурация модулей с помощью интерактивного ПО - Конфигуратор ELHART.
• Поддержка битовых Modbus-функций 01 (0×01), 05 (0×05) и 15 (0×0F) для чтения состояний дискретных входов и установки дискретных выходов.
• DIP-переключатели для оперативной настройки параметров связи без подключения к компьютеру.
• Компактный корпус и большое количество каналов ввода/вывода на модуль.
• Возможность настройки безопасного состояния выходов при потере связи.

Примеры использования модулей ввода/вывода дискретных сигналов ELHART серии Alpha-X

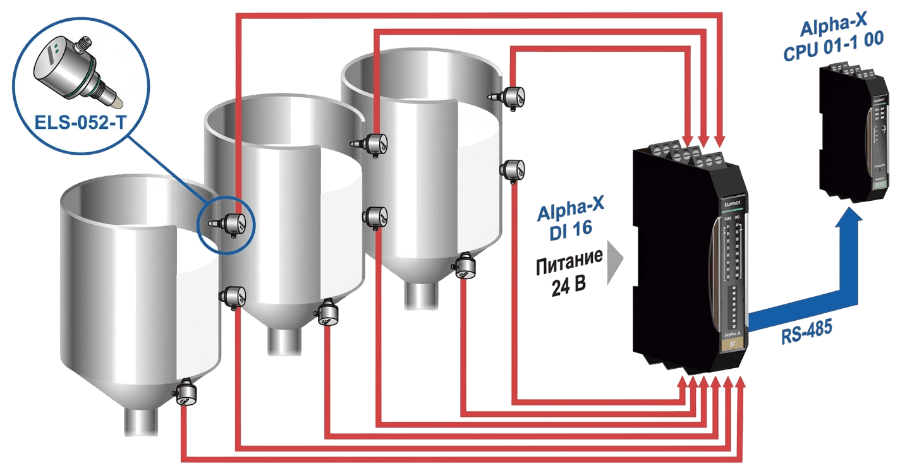

Пример использования модуля Alpha-X DI 16 для сбора данных об уровне жидкости в емкостях

Пример использования модуля Alpha-X DI 16 для сбора данных об уровне жидкости в емкостях

На ПЛК или напрямую в систему диспетчеризации по интерфейсу RS-485 передаются данные об уровне жидкости в емкости. Модуль Alpha-X DI 16 преобразует дискретные сигналы от электромагнитных датчиков уровня ELS-052-T в цифровой вид. Данные считываются из Modbus регистров модуля.

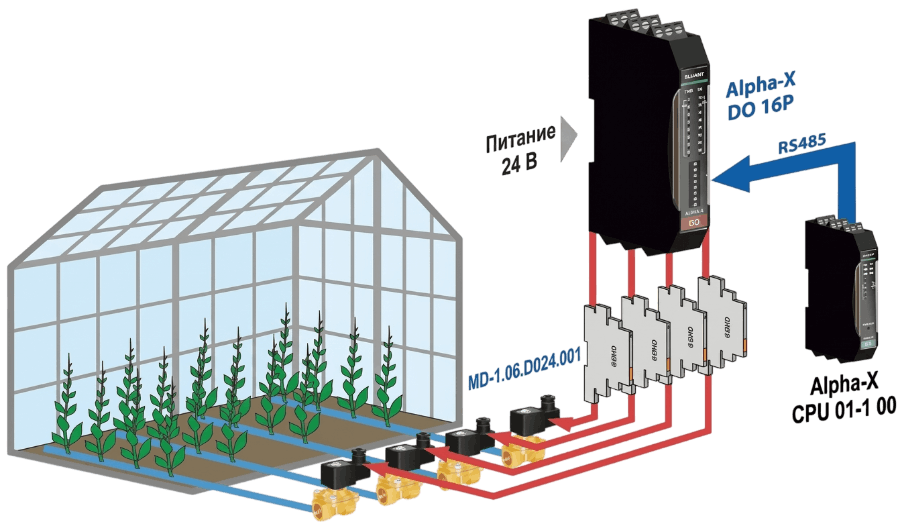

Пример использования модуля Alpha-X DO 16P в системе автоматизированного полива

Пример использования модуля Alpha-X DO 16P в системе автоматизированного полива

ПЛК управляет системой полива на основе соленоидных клапанов. Модуль дискретного вывода расширяет стандартные возможности ПЛК и обеспечивает дополнительные дискретные выходы для управления клапанами.

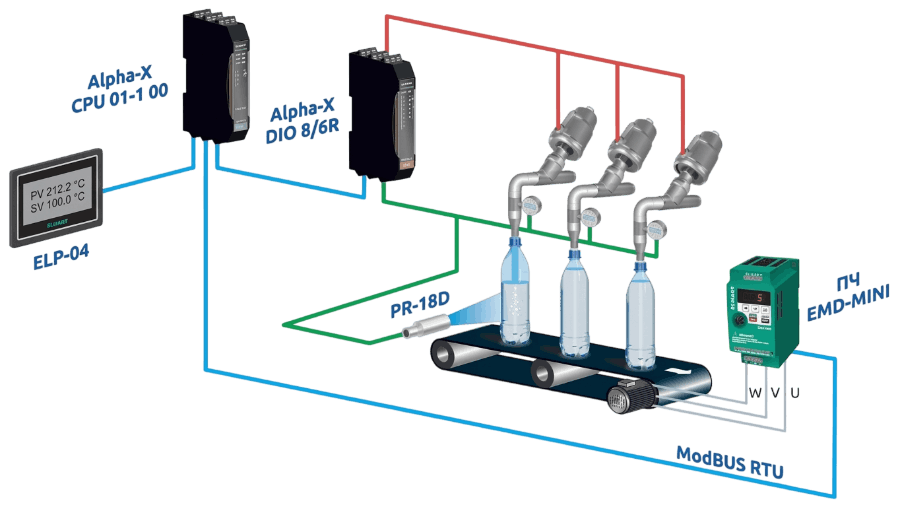

Пример использования модулей Alpha-X DIO 8/6R для управления разливочным аппаратом

Пример использования модулей Alpha-X DIO 8/6R для управления разливочным аппаратом

В данном примере модуль Alpha-X DIO 8/6R служит для управления клапанами с пневматическим приводом, для наполнения пустых бутылок. Этот же модуль используется для ввода импульсных сигналов от расходомеров и дискретного сигнала оптического или ультразвукового датчика обнаружения бутылки. ПЛК, получая данные от модулей ввода/вывода осуществляет управление процессом розлива.

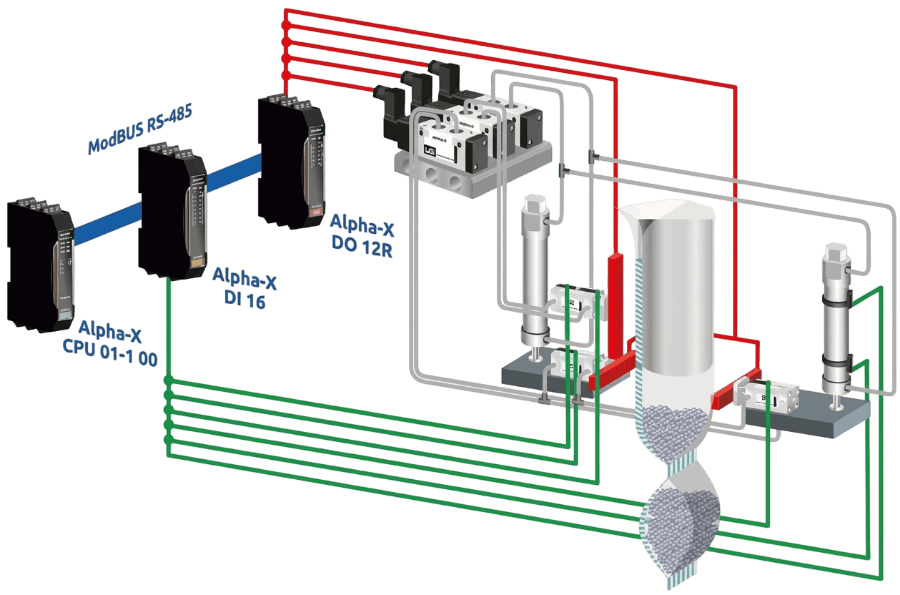

Пример использования модулей Alpha-X DI 16 и Alpha-X DO 12R для управления упаковочной системой

Пример использования модулей Alpha-X DI 16 и Alpha-X DO 12R для управления упаковочной системой

В сложных технологических системах, которые управляются с помощью ПЛК часто задействовано множество дискретных входов / выходов. Модули Alpha-X DI 16 и Alpha-X DO 12R подключаются в существующую Modbus сеть и расширяют возможности ПЛК. Таким образом, они позволяют управлять исполнительными механизмами системы, а так же получать информацию о состоянии или положении этих механизмов.

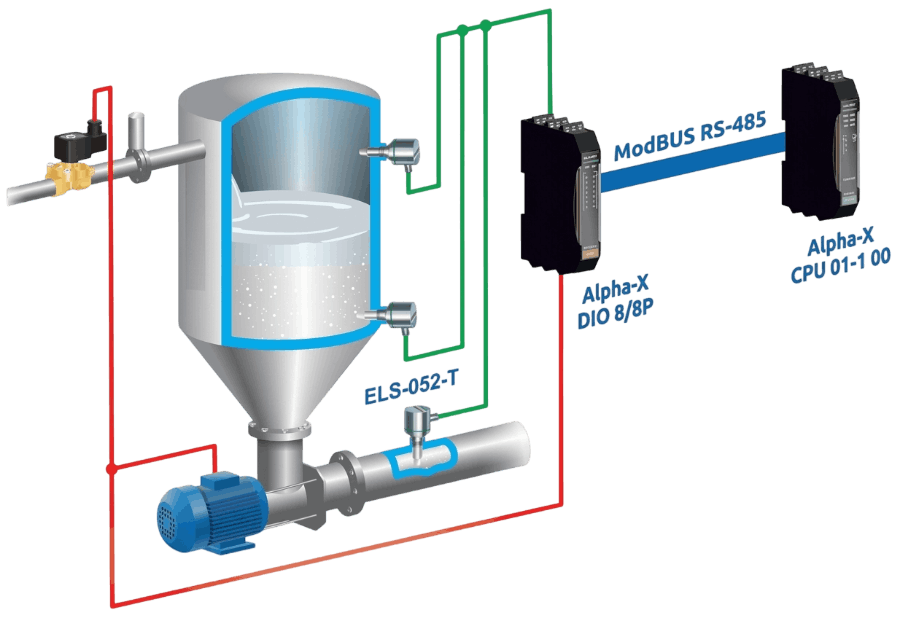

Пример использования комбинированного модуля дискретного ввода / вывода Alpha-X DIO 8/8P для управления уровнем в емкости

Пример использования комбинированного модуля дискретного ввода / вывода Alpha-X DIO 8/8P для управления уровнем в емкости

Модуль Alpha-X DIO 8/8P применяется для расширения входов / выходов ПЛК и может быть подключен в существующую Modbus сеть. Через него происходит управление запорным клапаном (наполнение емкости) и управление насосом (осушение емкости), а так же контроль уровня, путем ввода сигналов датчиков уровня ELS-052-T.

Технические характеристики модулей дискретного ввода/вывода ELHART серии Alpha-X

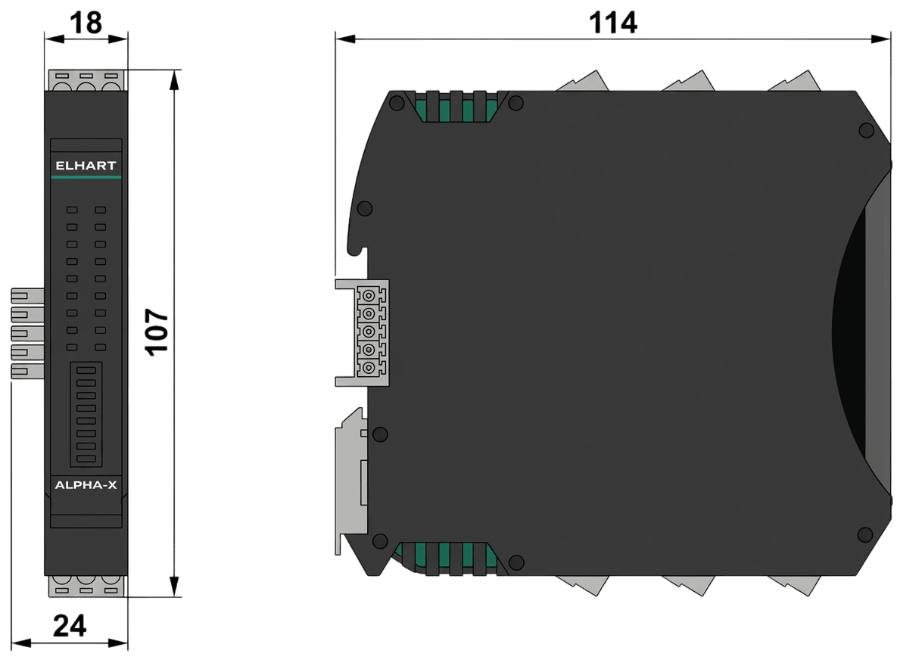

Габаритные размеры модулей дискретного ввода/вывода ELHART серии Alpha-X

Габаритные размеры модулей дискретного ввода/вывода ELHART серии Alpha-X, мм

Схемы подключения модулей дискретного ввода/вывода ELHART серии Alpha-X

Модуль ввода дискретный Alpha-X DI

Схема подключения модуля Alpha-X DI 16

Модуль вывода дискретный Alpha-X DO

Схема подключения модуля Alpha-X DO 16P

Схема подключения модуля Alpha-X DO 12R

Модуль ввода-вывода дискретный Alpha-X DIO

Схема подключения модуля Alpha-X DIO 8/8P

Схема подключения модуля Alpha-X DIO 8/6R

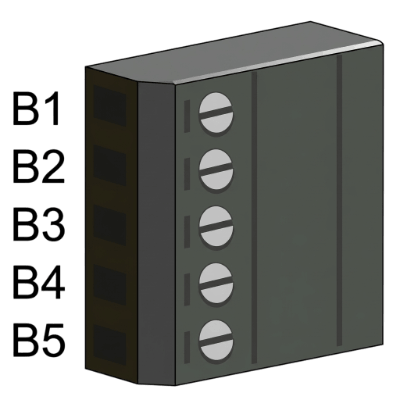

Клеммник терминальный для шины Alpha-X TB-PS

Подключение клеммы TB-PS (питание и RS-485)

Клемма Описание B1 Напряжение питание, U (+) B2 Напряжение питание, U (-) B3 Защитное заземление, GND B4 Интерфейс RS-485, A (+) B5 Интерфейс RS-485, B (-)

Монтаж модулей дискретного ввода/вывода ELHART серии Alpha-X

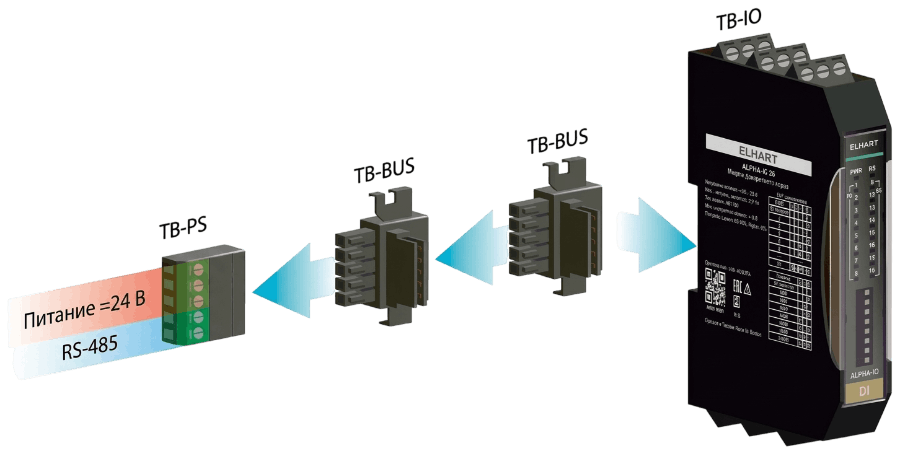

Монтаж модулей серии Alpha-X при помощи клеммников

Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.

Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.

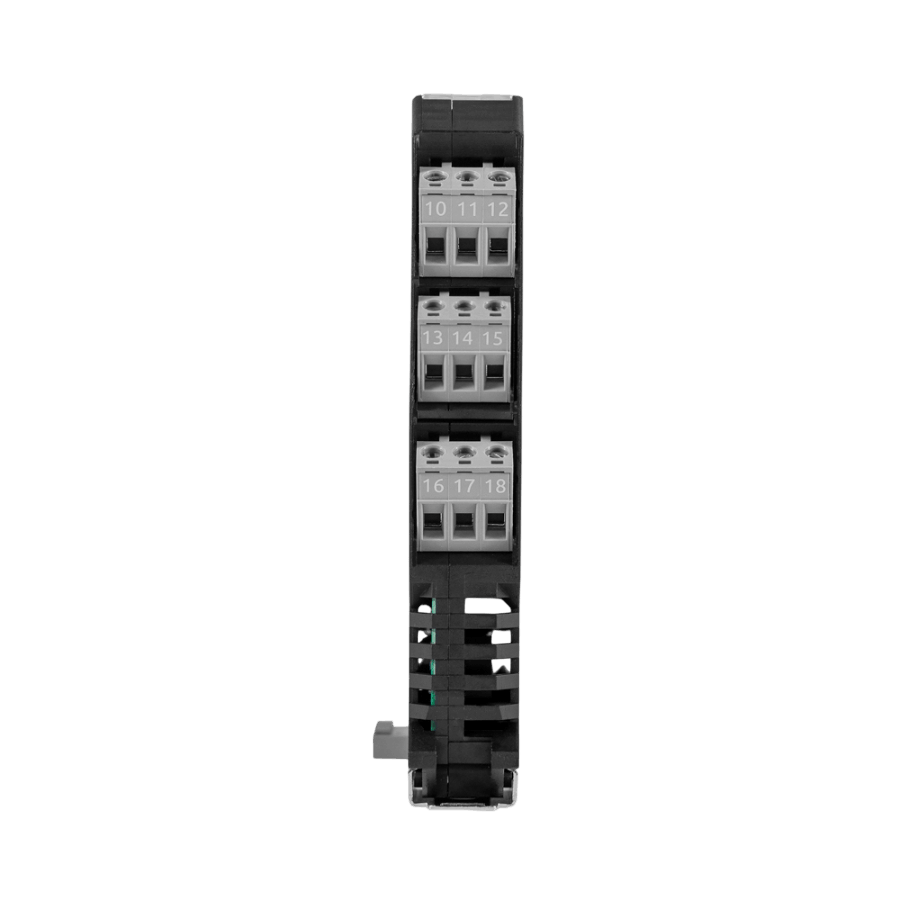

Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.

Информация для заказа модулей дискретного ввода/вывода серии Alpha-X
