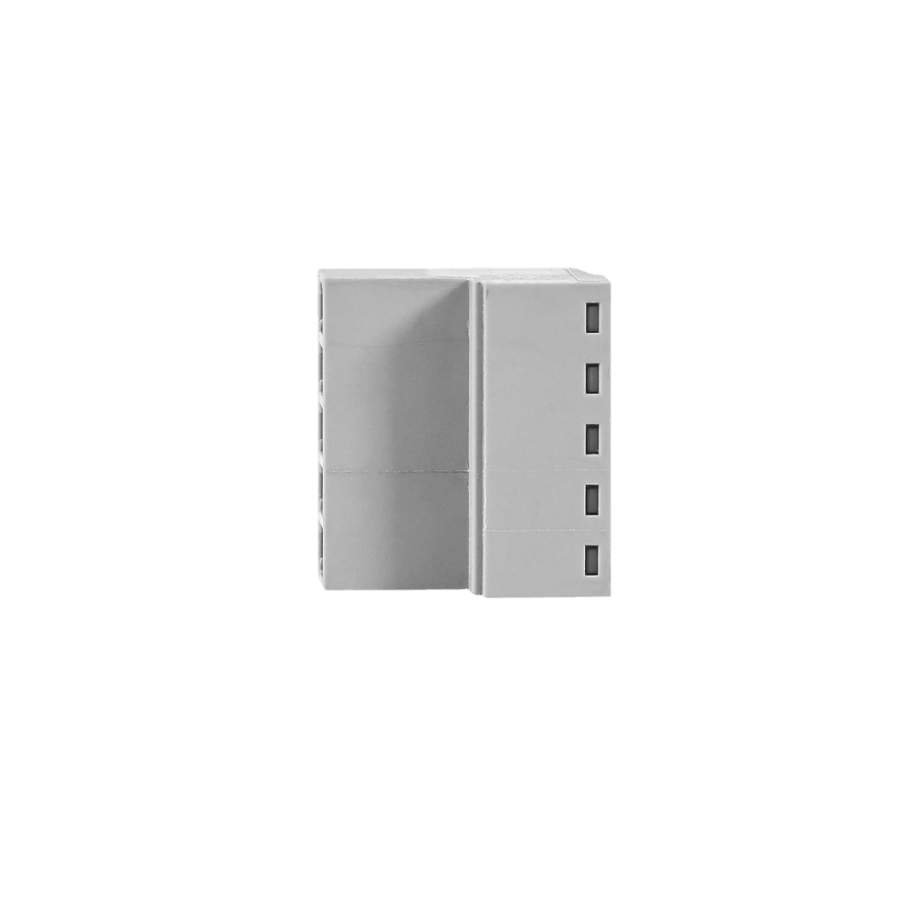

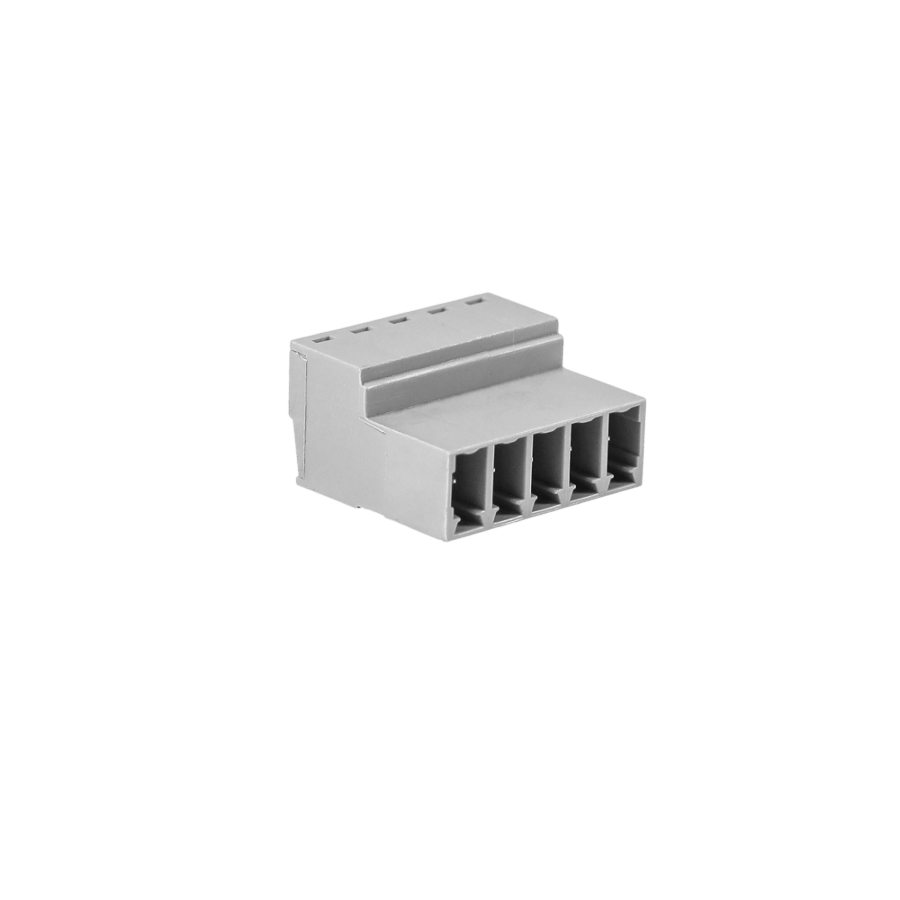

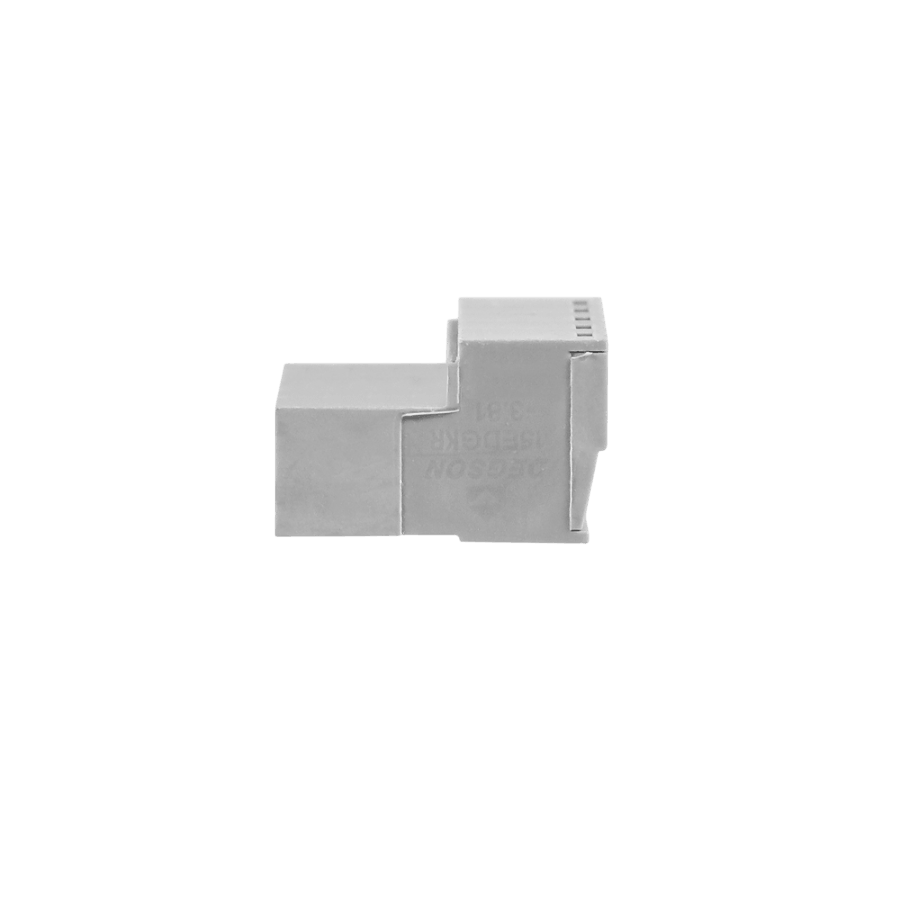

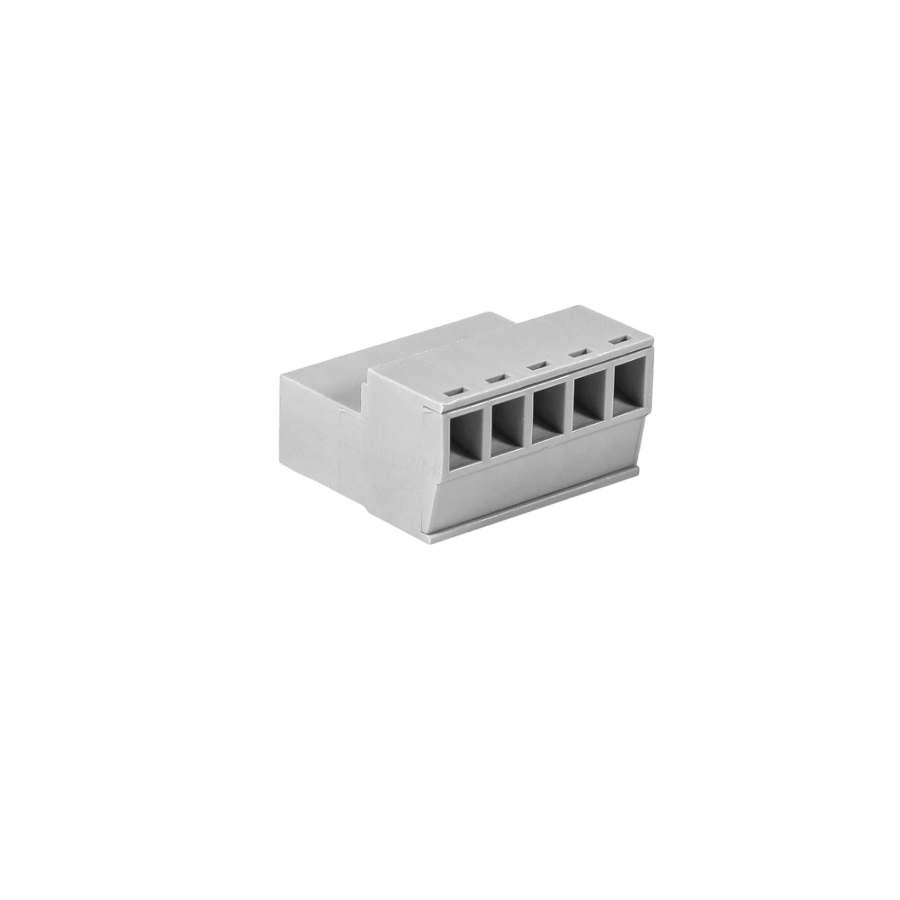

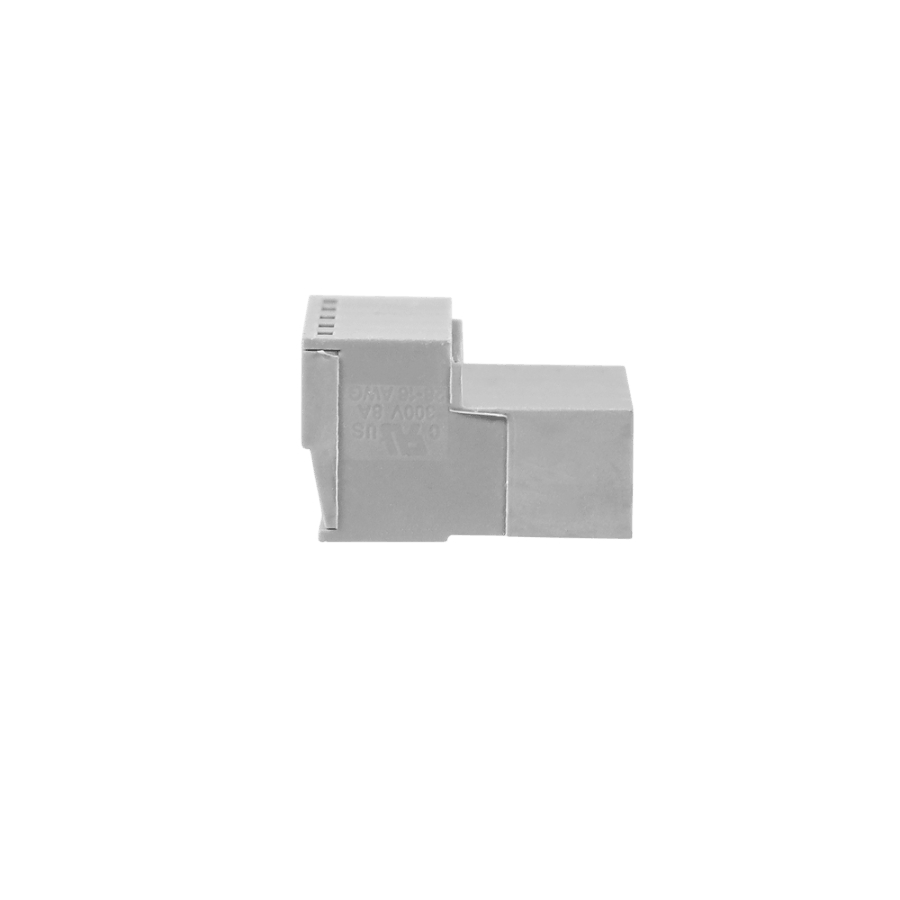

TB-PS Клеммник терминальный для шины Alpha-X

Описание аксессуаров к модулям ввода-вывода и ПЛК Alpha-X

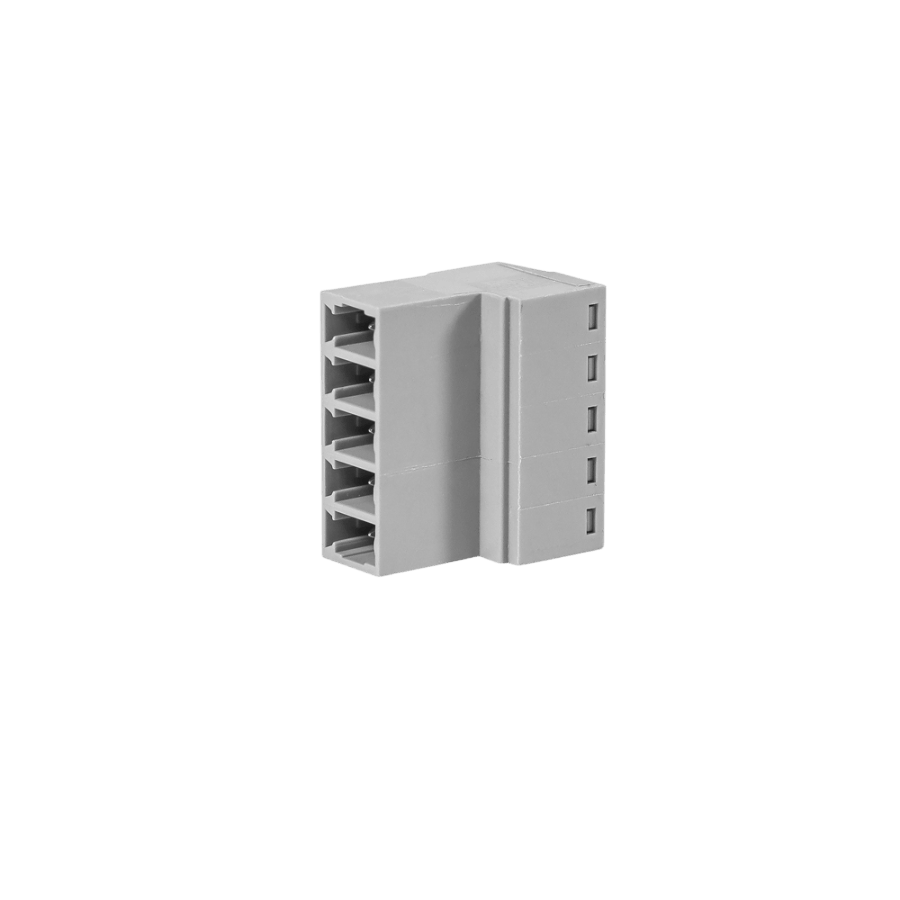

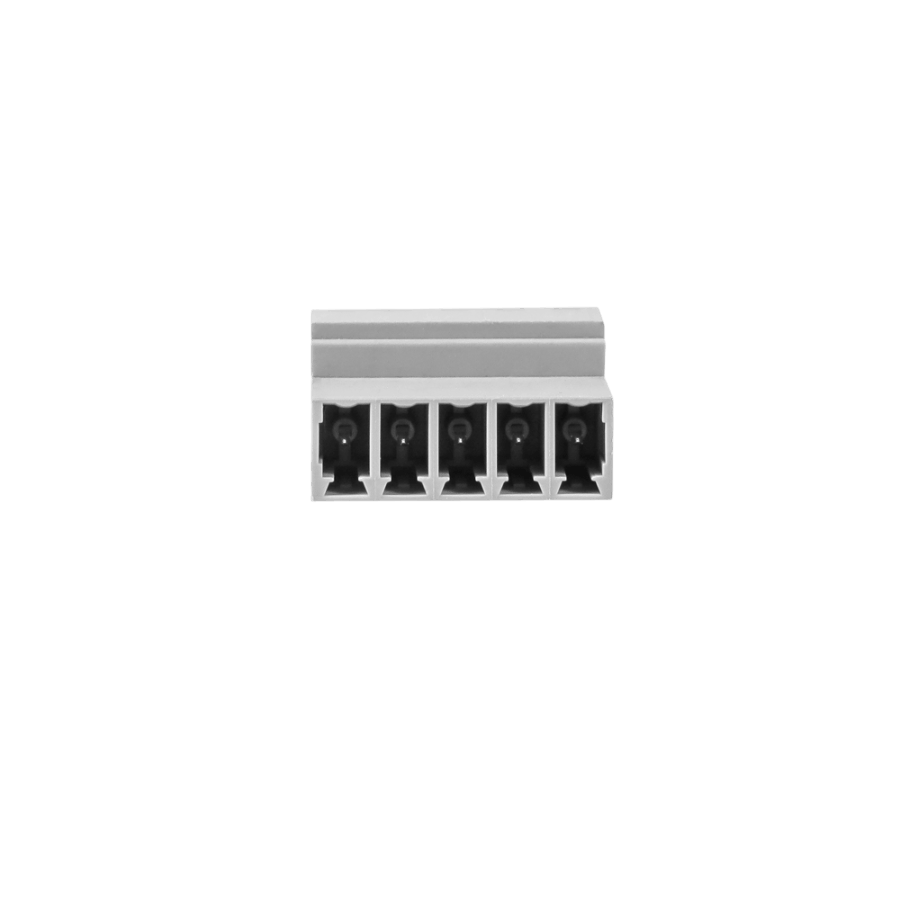

	Клеммник терминальный для шины Alpha-X серии TB-PS Используется для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485. Данный клеммник входит в комплект поставки только для модуля Alpha-X CPU. При использовании модулей ввода-вывода DI, DO, DIO, AI, AO, DAIO, данный клемник требуется приобрести отдельно. Подключение: питание и RS-485 Кол-во полюсов: 5 Материал: серый пластик Максимальный ток: 7 А
	Клеммник съемный для Alpha-X серии TB-IO Используется для подключения входов-выходов. Поставляется в комплекте с каждым модулем ввода-вывода Alpha-X. Подключение: входы-выходы Кол-во полюсов: 3 Материал: серый пластик Максимальный ток: 20 А
	Клеммник шины для Alpha-X серии TB-BUS Используется для подключения друг к другу модулей Alpha-X. Поставляется в комплекте с каждым модулем ввода-вывода Alpha-X. Подключение: питание и RS-485 Тыльный монтаж с фиксацией на DIN-рейку Кол-во полюсов: 5 Материал: серый пластик Максимальный ток: 7 А

Схема подключения аксессуаров для ПЛК и модулей серии Alpha-X

Подключение клеммы TB-PS (питание и RS-485)

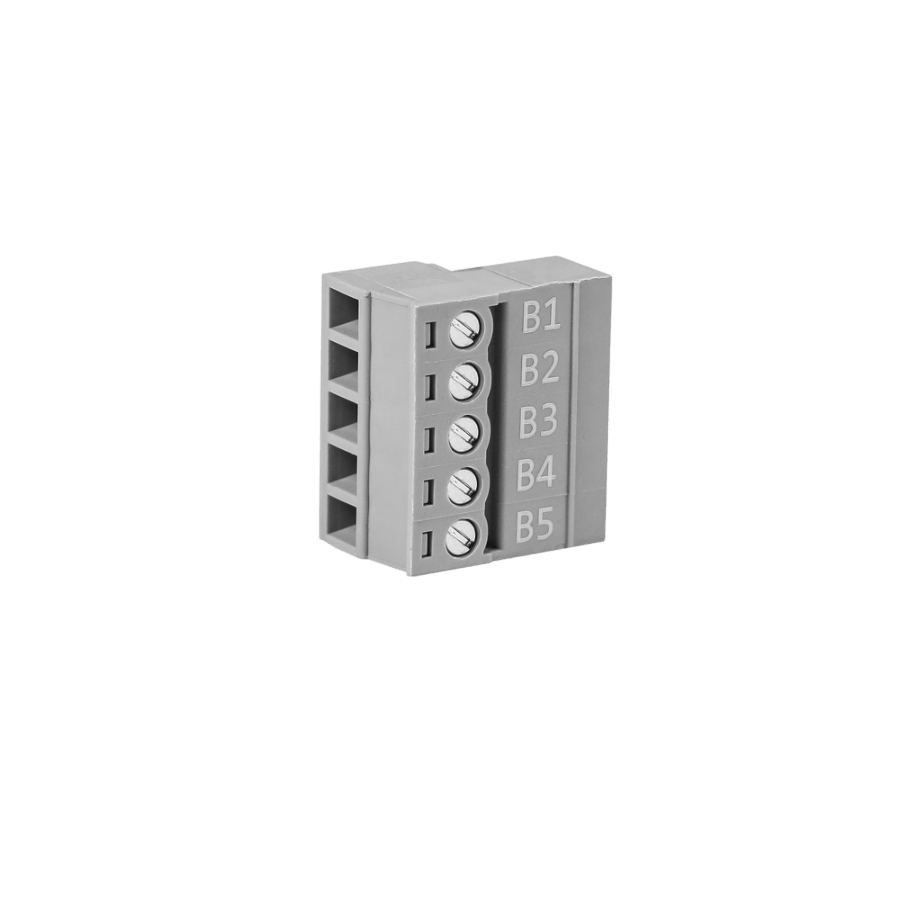

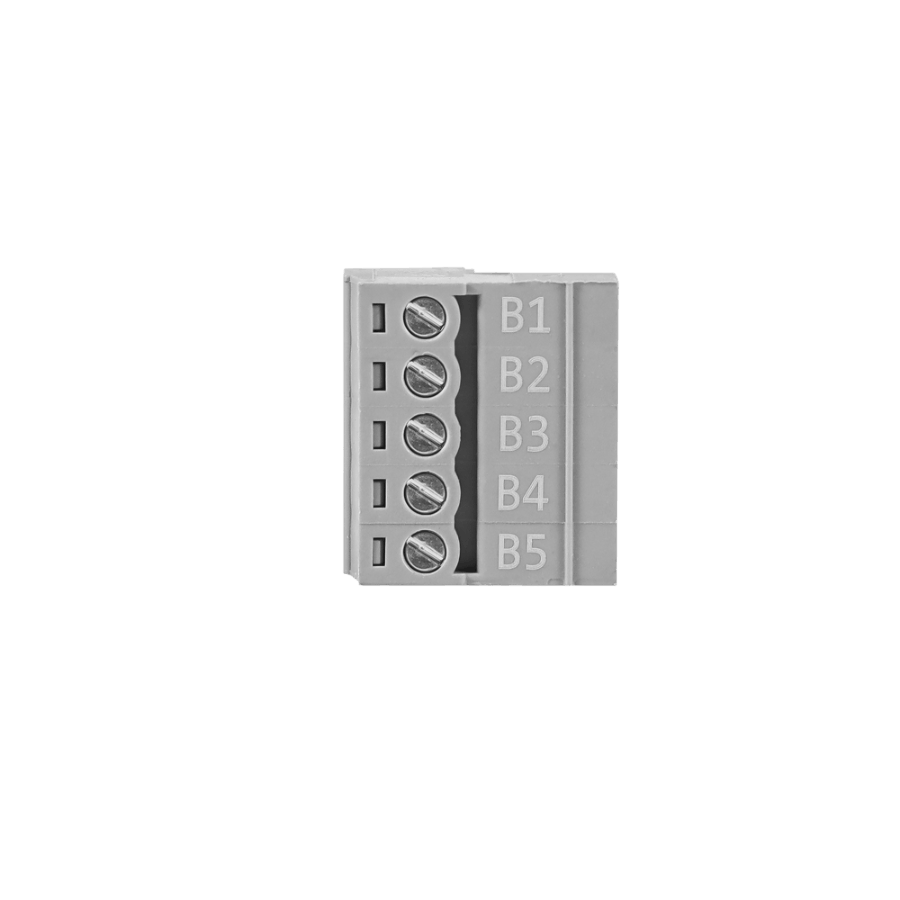

Клемма Описание B1 Напряжение питание, U (+) B2 Напряжение питание, U (-) B3 Защитное заземление, GND B4 Интерфейс RS-485, A (+) B5 Интерфейс RS-485, B (-)

Монтаж модулей дискретного ввода/вывода ELHART серии Alpha-X

Монтаж модулей серии Alpha-X при помощи клеммников

Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.

Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.

Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.
