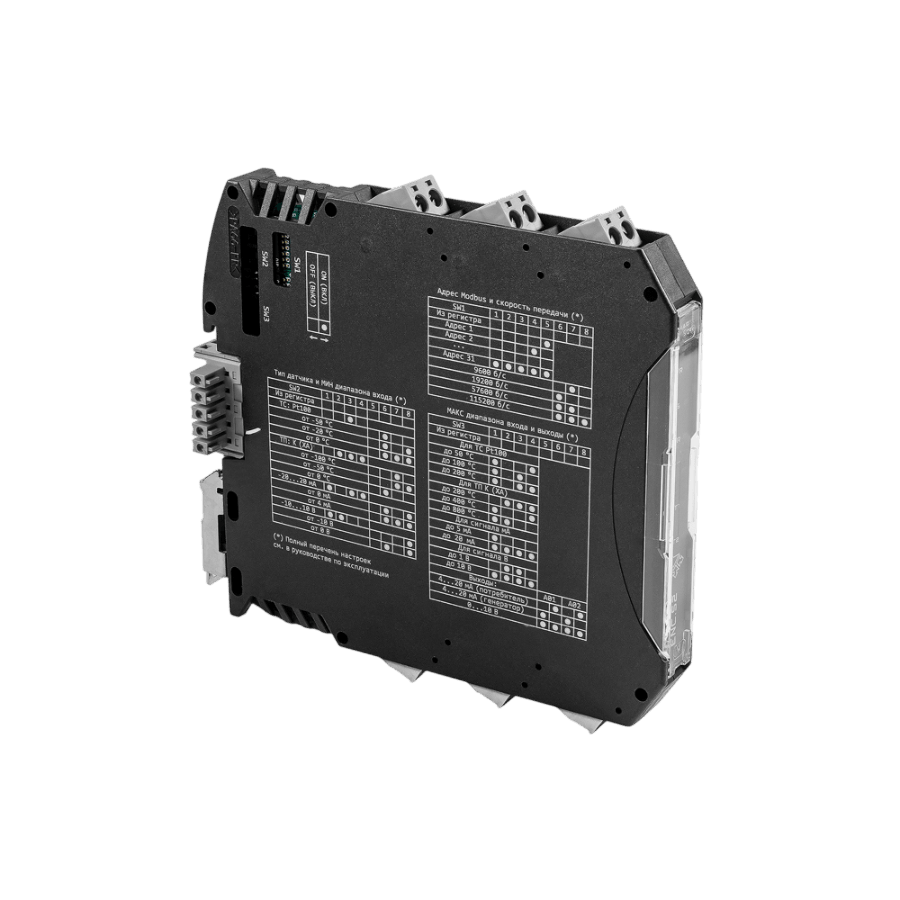

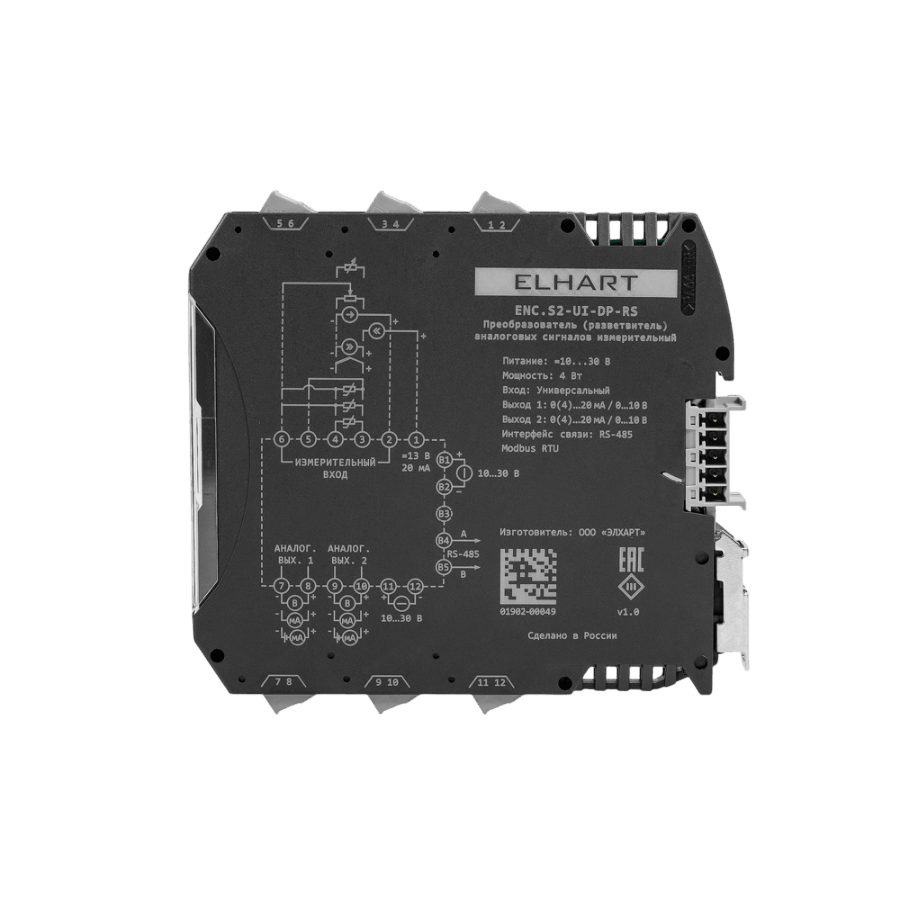

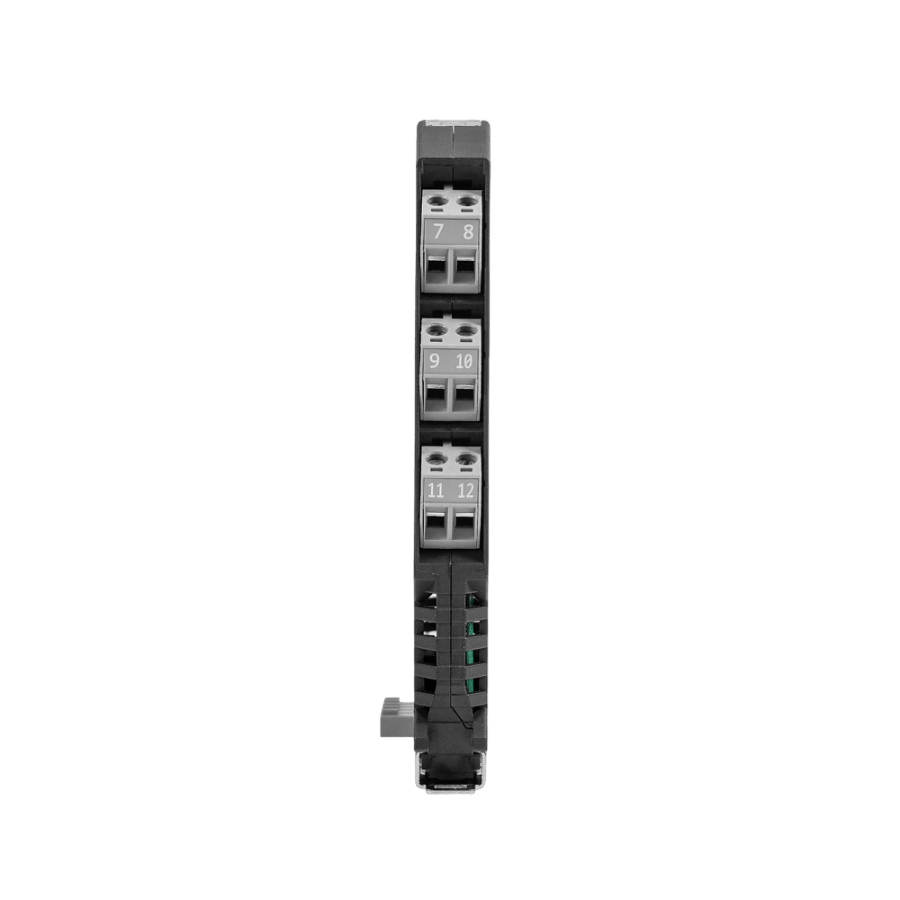

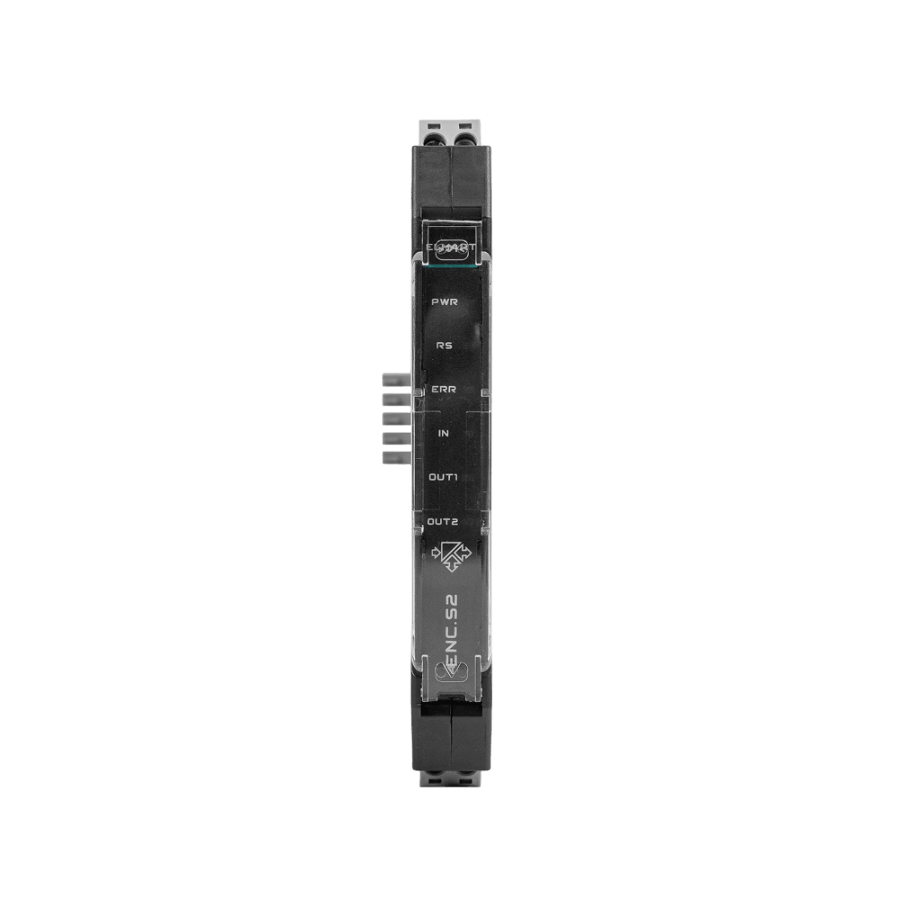

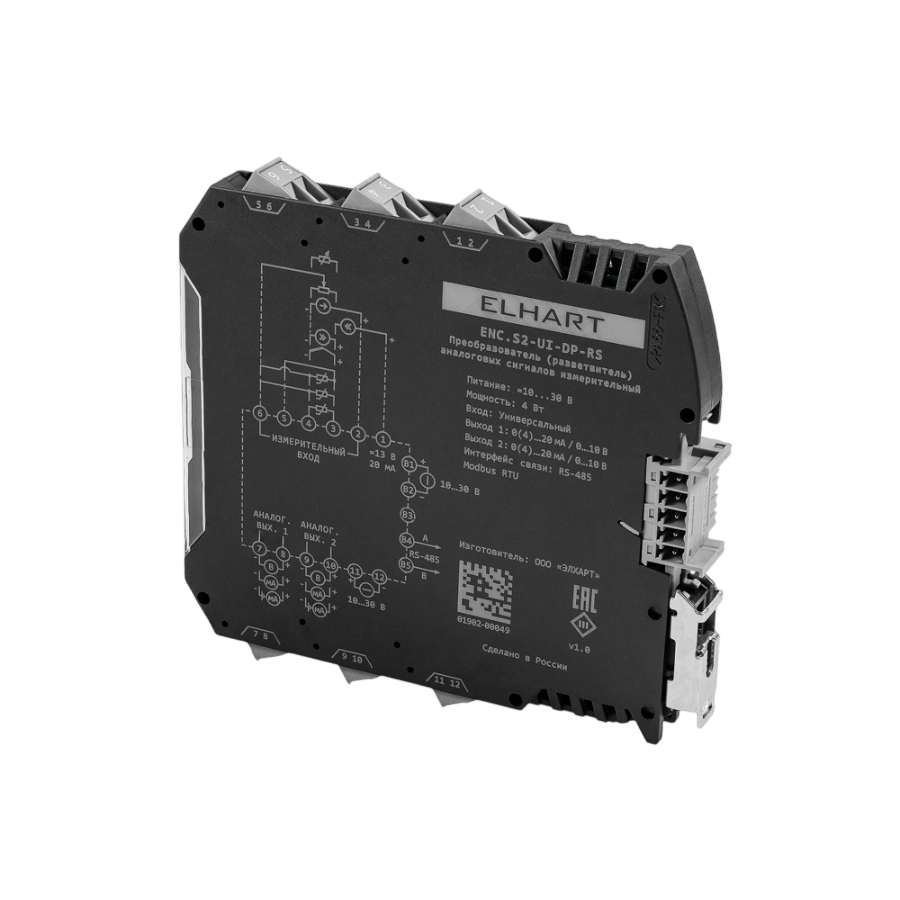

ENC.S2-UI-DP-RS Разветвитель сигналов с гальванической развязкой

Обратите внимание! Подключение интерфейса RS-485 в преобразователях ENC производится через шину TB-BUS/2. Для этого требуется клеммник TB-PS, который не входит в комплект поставки преобразователей и приобретается отдельно.

Описание нормирующих преобразователей и разветвителей ENC

Нормирующие преобразователи и разветвители серии ENC

• Назначение: гальваническая развязка и измерение сигналов от датчиков (температура, давление, влажность, уровень, расход, положение и др.); преобразование измеренных значений в унифицированные выходные сигналы постоянного тока и напряжения.
• Универсальный измерительный вход: подключение термопреобразователей сопротивления, термопар, токовых шунтов, унифицированных токовых сигналов и сигналов напряжения, потенциометров и сопротивлений.
• Область применения: преобразование и передача параметров технологических процессов от первичных измерительных датчиков ко вторичным устройствам (системам) регистрации, контроля и управления.
• Замена импортных преобразователей: Z109REG, Z170REG, K121, K120RTD, D1072D, D1014D, D6273S, KFD2‑UT2, KFU8‑GUT, S1SD‑1TI, TR320, IM34‑11 и др.
• Отрасли: металлургическая, химическая, пищевая, добывающая, перерабатывающая и прочие отрасли промышленности, коммунальное и сельское хозяйство.

Модификации преобразователей ENC

Схема гальванической развязки ENC.S1	ENC.S1 универсальный нормирующий преобразователь с одним измерительным входом и с одним аналоговым выходом.
Схема гальванической развязки ENC.S2	ENC.S2 разветвитель / преобразователь аналоговых сигналов с одним измерительным входом и с двумя независимыми аналоговыми выходами.

Особенности преобразователей ELHART ENC

• Универсальный измерительный вход - поддержка 32 типов первичных преобразователей: термосопротивления, термопары, токовые шунты, потенциометры, переменные резисторы, а также унифицированные сигналы по току (-20…20, 0…20, 4…20 мА) и напряжению (-10…10, 0…5, 0…10 В).
• Полная гальваническая развязка всех цепей (вход, выходы, питание, интерфейс) с испытательным напряжением изоляции до 3000 В постоянного тока - обеспечивает безопасность подключаемого оборудования.
• Высокая точность нормирования - основная приведённая погрешность преобразования до 0,1%.
• Гибкое масштабирование - задание пользовательских шкал и настройка нестандартных диапазонов как на входе, так и на выходе. Упрощает замену датчиков с нестандартными характеристиками без изменения логики контроллера.
• Линеаризация по точкам - задание произвольной нелинейной зависимости между входным и выходным сигналами (21 точка). Полезно при работе с резервуарами сложной формы, нелинейными датчиками и специализированными преобразователями.
• Поддержка активной и пассивной схем подключения токовой петли - как для входных датчиков, так и для выходных вторичных приборов.
• Интерфейс RS-485 с поддержкой протокола Modbus RTU - расширенная настройка, калибровка и диагностика, а также использование нормирующего преобразователя как высокоточного модуля аналогового ввода/вывода в составе АСУ ТП.

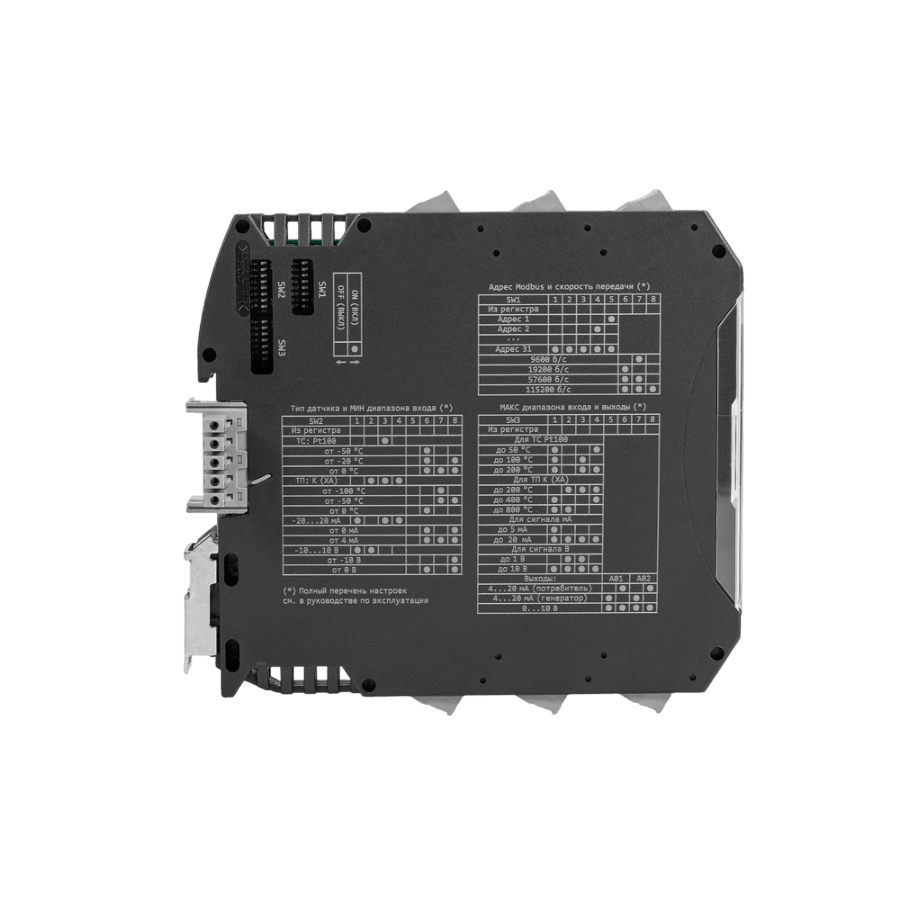

• Настройка с помощью DIP-переключателей - выбор типа датчика, диапазона измерения, конфигурации аналоговых выходов и параметров последовательного интерфейса.
• Монтаж на шину T-BUS - через совместимую с ПЛК и периферийными модулями серии Alpha-X колодку. Упрощает сборку и обслуживание распределённых систем автоматизации.

Примеры использования преобразователей ENC

Учет объема жидкости в резервуаре сложной геометрии

При измерении уровня жидкости в резервуарах со сферическим дном или сложной формой (например, с изгибами и сужениями) сигнал датчика гидростатического давления пропорционален уровню, а не реальному объему. Это приводит к значительным погрешностям при расчете запасов, дозировании или управлении технологическим процессом, так как зависимость «уровень - объем» в таких емкостях - нелинейная.

Нормирующий преобразователь ENC.S1 получает сигнал от датчика давления РТЕ1000М и с помощью функции линеаризации по точкам пересчитывает его в соответствии с заранее заданной таблицей соответствия «уровень - объем». На выходе формируется унифицированный аналоговый сигнал 4…20 мА, пропорциональный фактическому объему, который передается в ПЛК Alpha-X.

Применение нормирующего преобразователя ENC.S1 для приведения сигнала от датчика уровня к объему в емкости

Разветвление сигнала от датчика разряжения для управления работой котла

Для стабильной и безопасной работы котла необходимо поддерживать постоянное разрежение в его вытяжной системе. Однако для этого требуется одновременно управлять исполнительным механизмом (например, дымососом через частотный преобразователь) и обеспечивать визуальный контроль за работой системы оператором. Прямое подключение одного датчика к двум устройствам невозможно без риска взаимного влияния цепей, потери точности или нарушения гальванической изоляции.

Разветвитель ENC.S2 принимает сигнал от датчика разрежения (0…20 мА) и формирует два независимых, гальванически изолированных аналоговых выхода:

• Первый (4…20 мА) - для локального индикатора ECD2-SL, отображающего текущее значение разрежения.
• Второй (0…10 В) - для частотного преобразователя EMD-PUMP, управляющего скоростью дымососа.

Такое решение позволяет:

• Обеспечить полную гальваническую развязку в цепях управления, что повышает надёжность и безопасность системы.
• Сохранить высокую точность передачи сигнала в обе цепи благодаря независимым выходным каналам с погрешностью до 0,1%.

Применение разветвителя ENC.S2 для передачи сигнала от датчика разрежения на два устройства

Технические характеристики преобразователей ENC

(*) - Для измерения - от полного диапазона измерения выбранного типа датчика; для генерации и преобразования - от полного диапазона выходного сигнала.

Габаритные размеры преобразователей ENC

Габаритные размеры преобразователей ENC, мм

Схемы подключения преобразователей ENC

Схема подключения нормирующего
преобразователя ENC.S1

Схема подключения разветвителя ENC.S2
с двумя независимыми аналоговыми выходами

Внимание! Не допускается одновременное подключение напряжения питания через клеммы корпуса и через клеммную колодку TB-PS. Иначе прибор может выйти из строя. Колодка TB-PS не входит в комплект поставки и приобретается отдельно.

Монтаж преобразователей ENC

Монтаж преобразователи серии ENC при помощи клеммников

Преобразователи ENC устанавливаются на DIN рейку. До 7 приборов могут быть соединены друг с другом в общую шину через колодки TB-BUS/2, входящие в комплект поставки. Эта шина используется для подачи питания на все модули и для подключения их к линии RS-485.

Для подключения одной колодки TB-BUS/2 или шины, состоящей из таких колодок, используется один клеммник TB-PS. Он не входит в комплект поставки и приобретается отдельно.

Информация для заказа нормирующих преобразователей и разветвителей ENC

Пример: ENC.S2-UI-DP-RS - Нормирующий преобразователь-разветвитель сигналов с гальванической развязкой, с универсальным измерительных входом, с двумя независимыми выходами, которые можно настроить на сигналы тока от 0 до 20 мА (активная и пассивная схема) или на сигналы напряжения от 0 до 10 В, с DIP переключателями для быстрой настройки и с интерфейсом RS-485.
