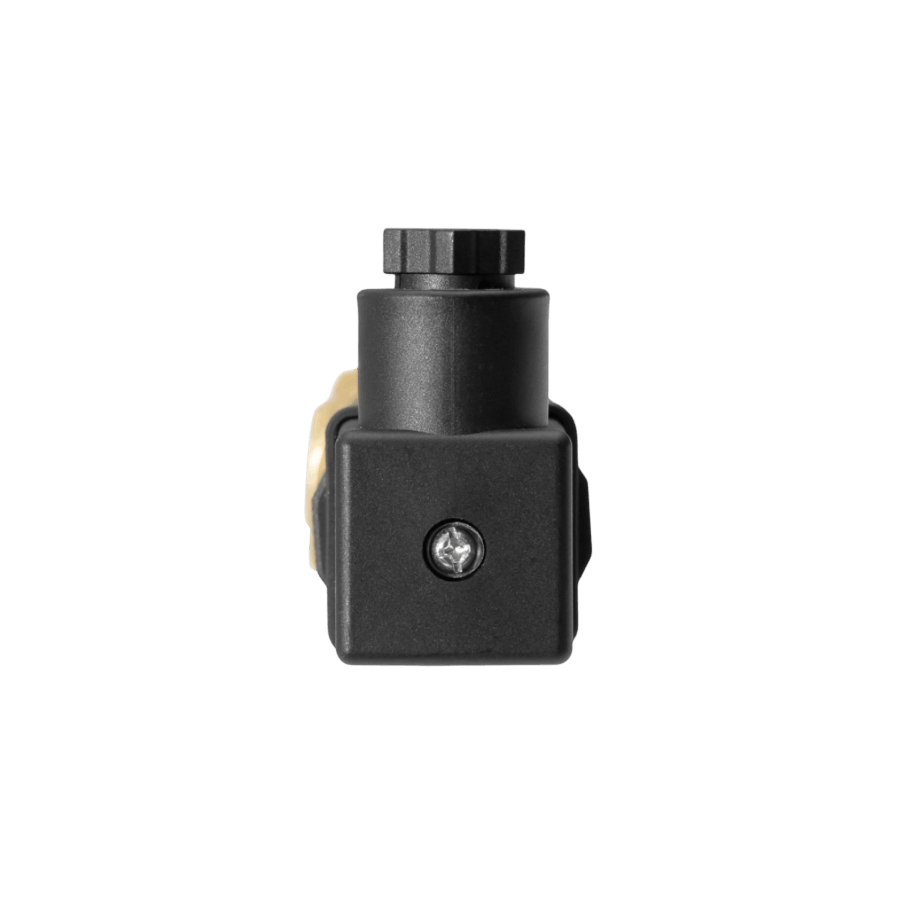

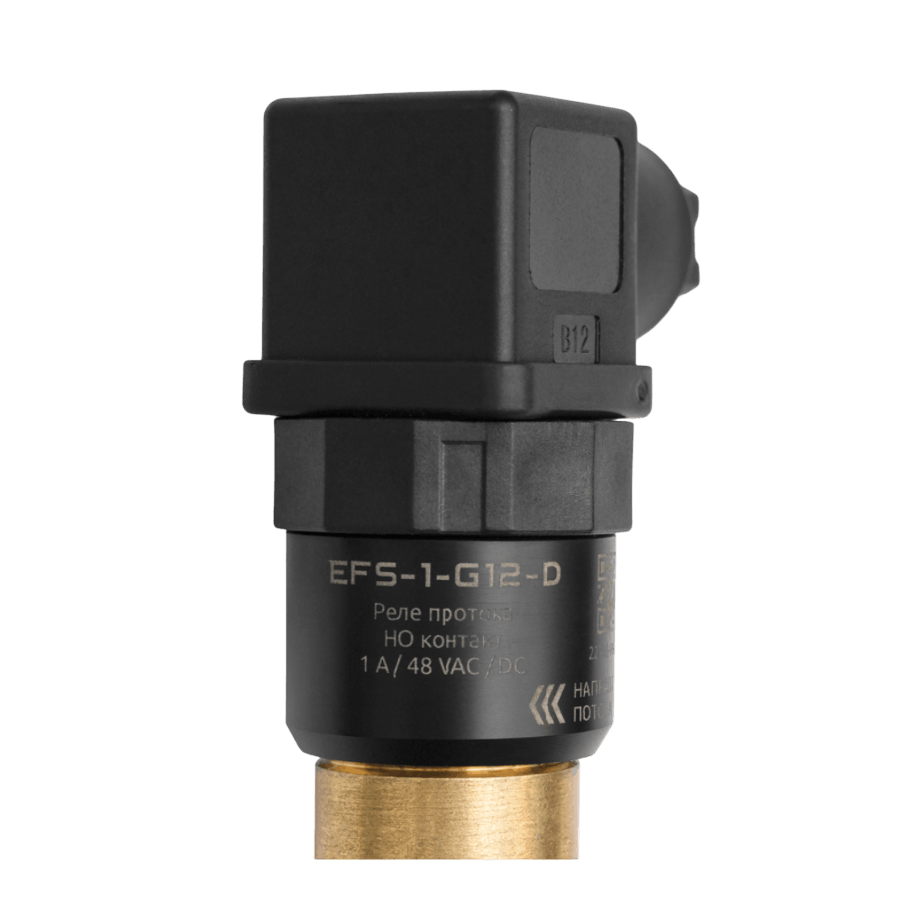

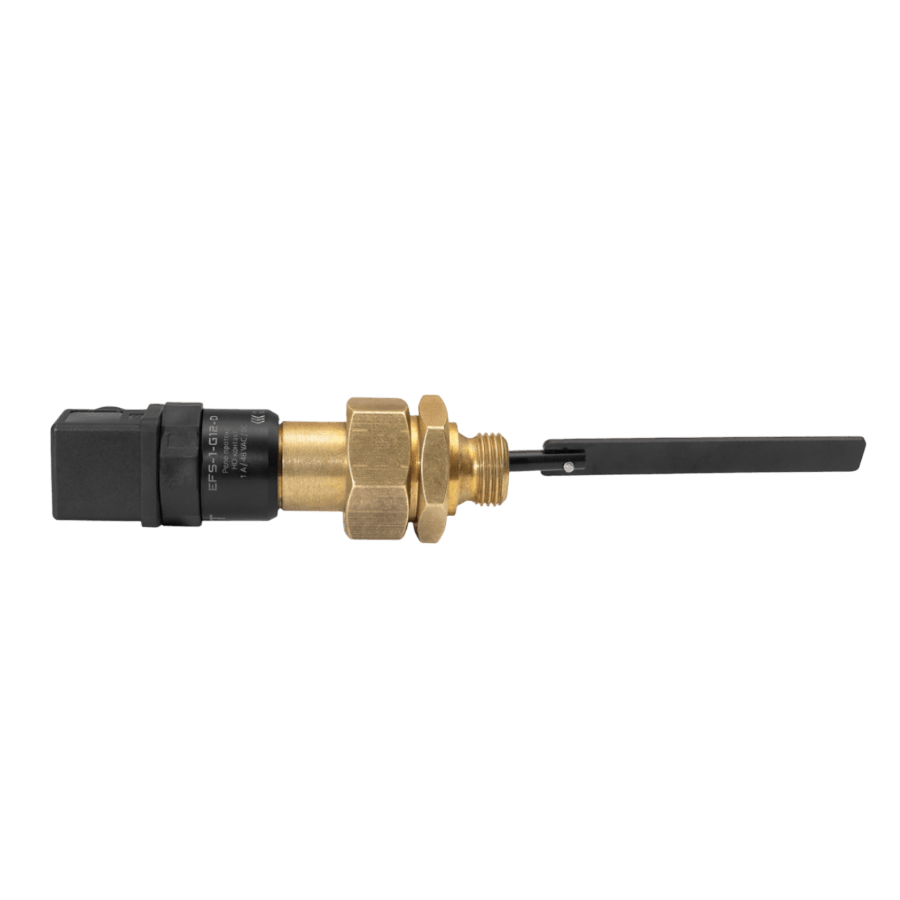

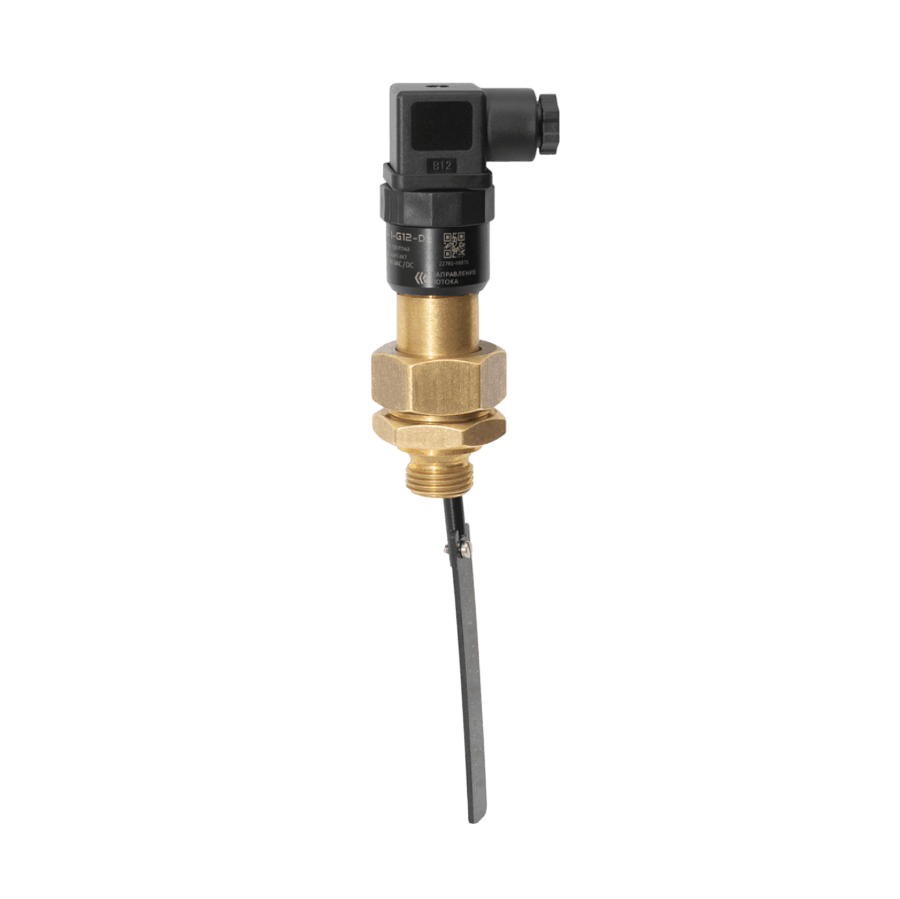

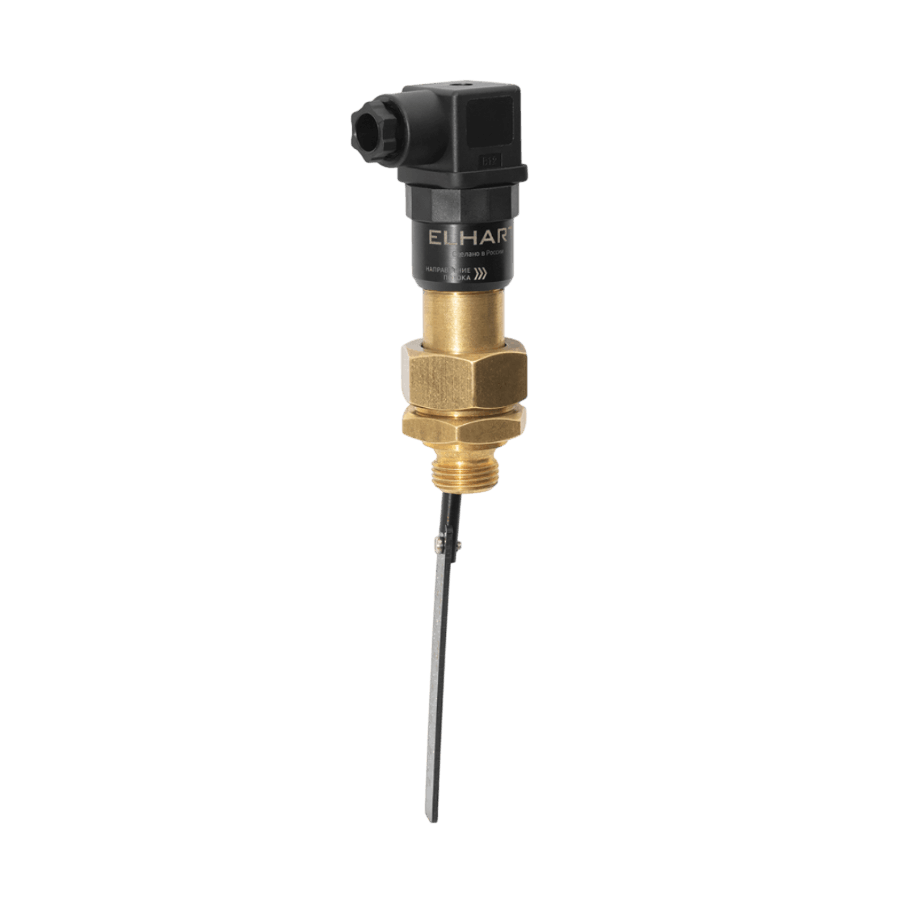

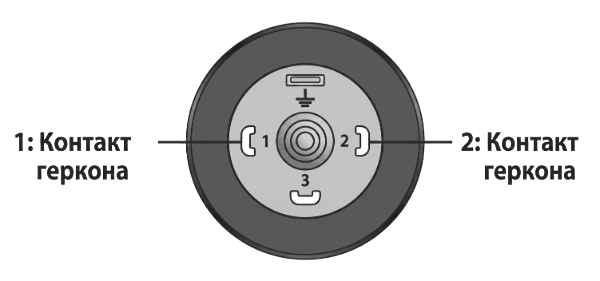

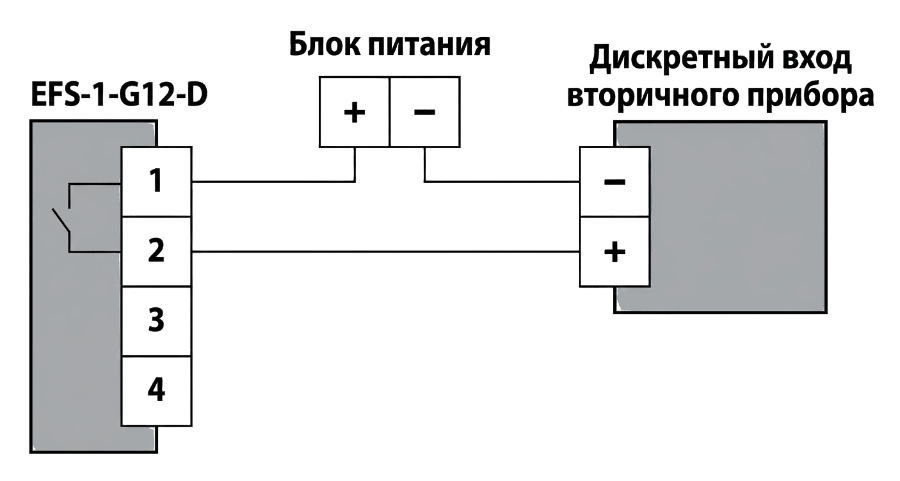

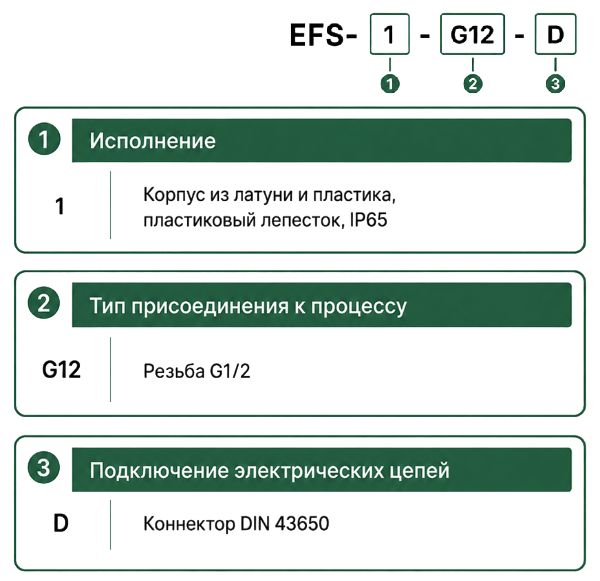

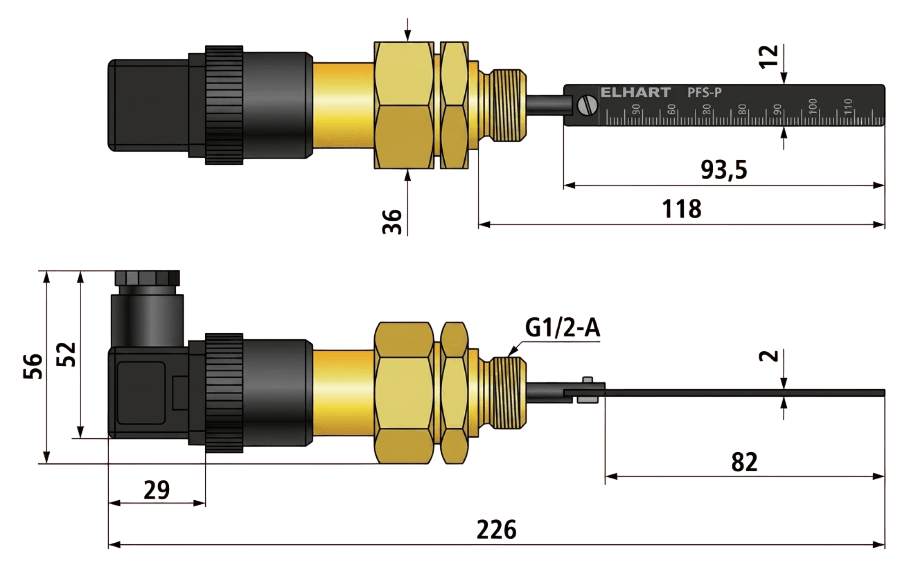

EFS-1-G12-D Реле протока жидкости в трубопроводах

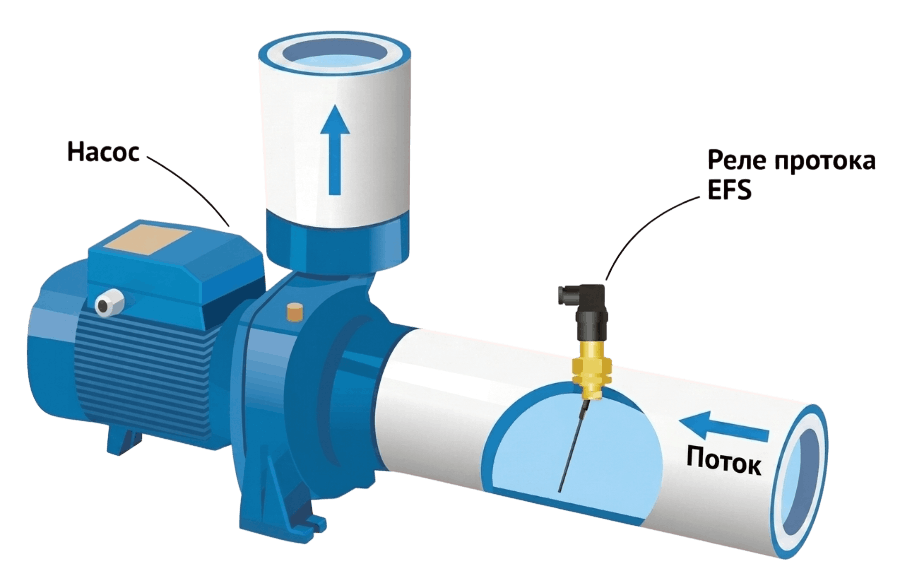

Реле протока устанавливается после насосов, на трубопроводе, через который вода из водоема подается в систему орошения. Для равномерного износа, перекачивающие насосы работают попеременно.

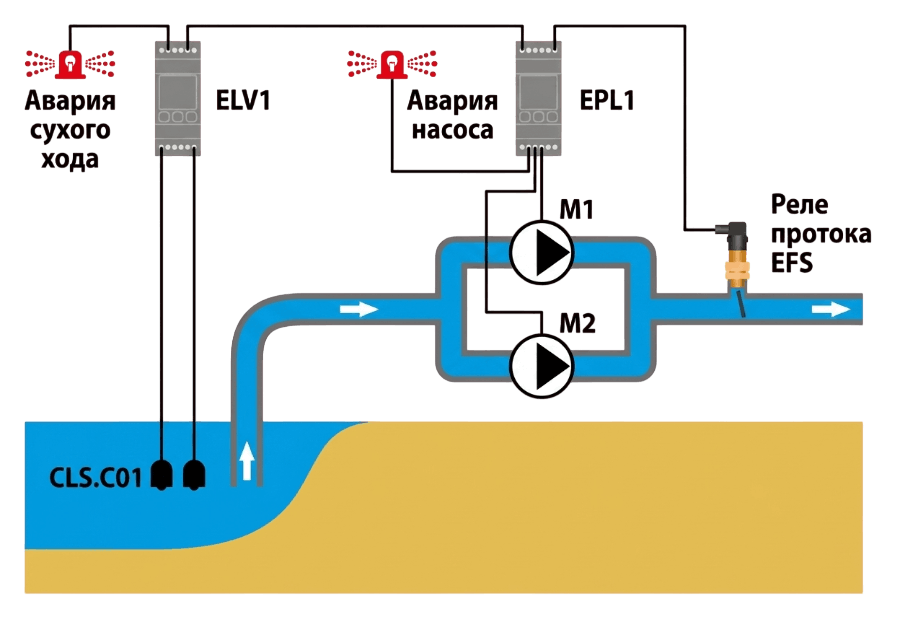

Контроль работы насосов в системе полива

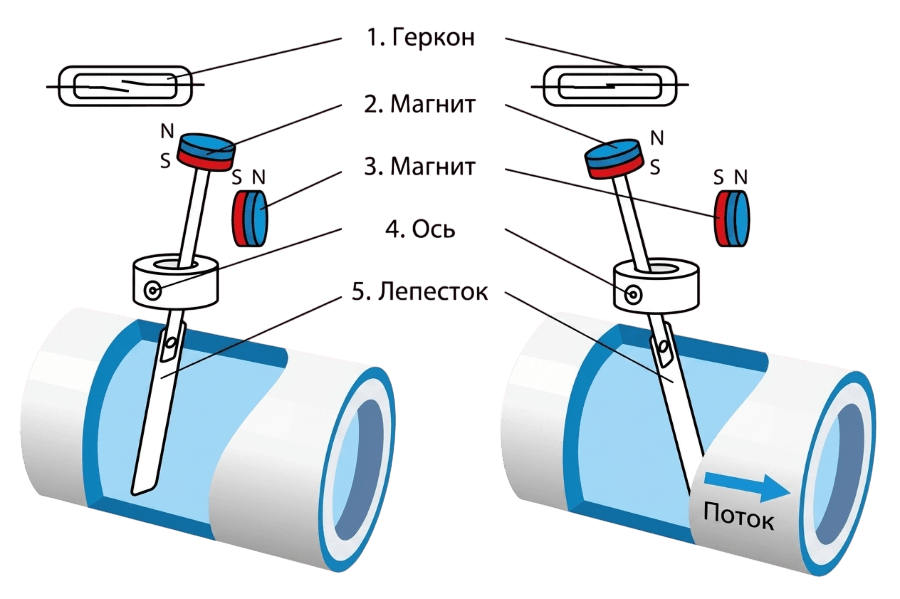

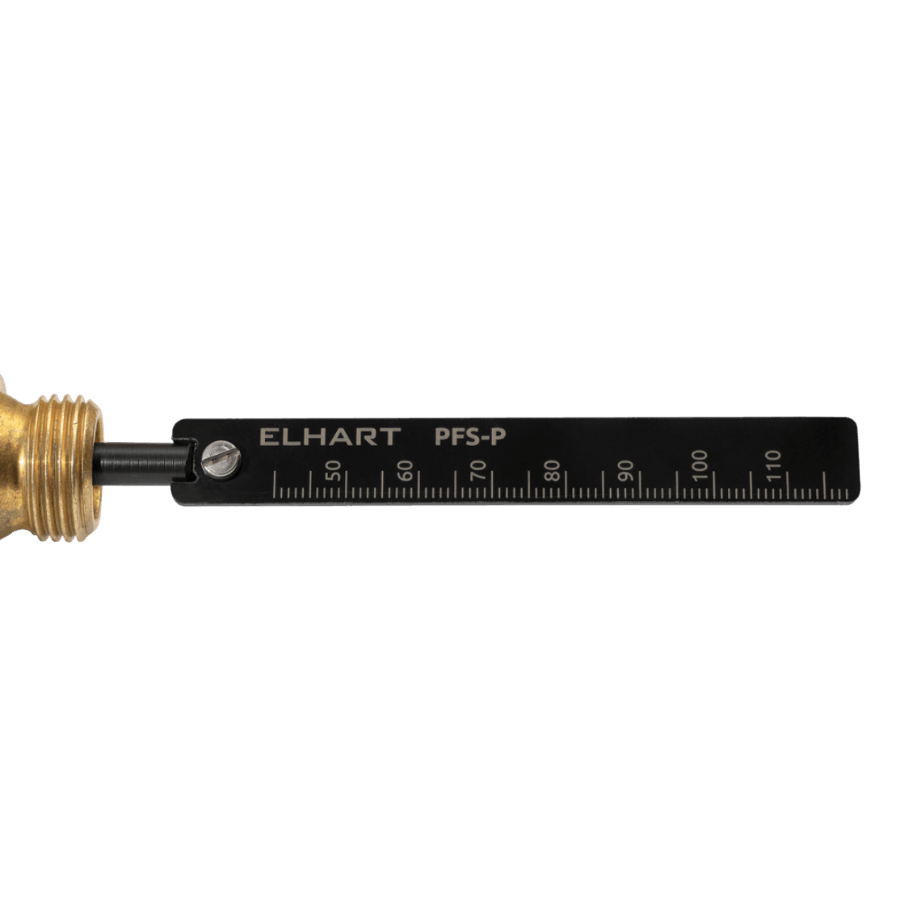

Работой насосов управляет контроллер EPL1. Через сигнализатор уровня ELV1, с подвесными кондуктометрическими датчиками CLS.C01, отслеживается уровень воды в водоеме. Если вода ниже уровня подвеса электродов, то блокируется работа EPL1 и насосы останавливаются. Загорается лампа «Авария сухого хода». Если после запуска хотя бы одного из двух насосов не срабатывает реле протока EFS, то загорается лампа «Авария насоса». Реле протока EFS в данном применении используется для контроля включения насосов в работу. Благодаря высокой чувствительности, оно срабатывает даже если насосы небольшой мощности и создают слабый поток. Простой принцип действия и минимум механически изнашиваемых частей обеспечивают надежную и долгую работу. Регулируемый отрезной лепесток позволяет применять реле протока EFS с трубопроводами различных диаметров.

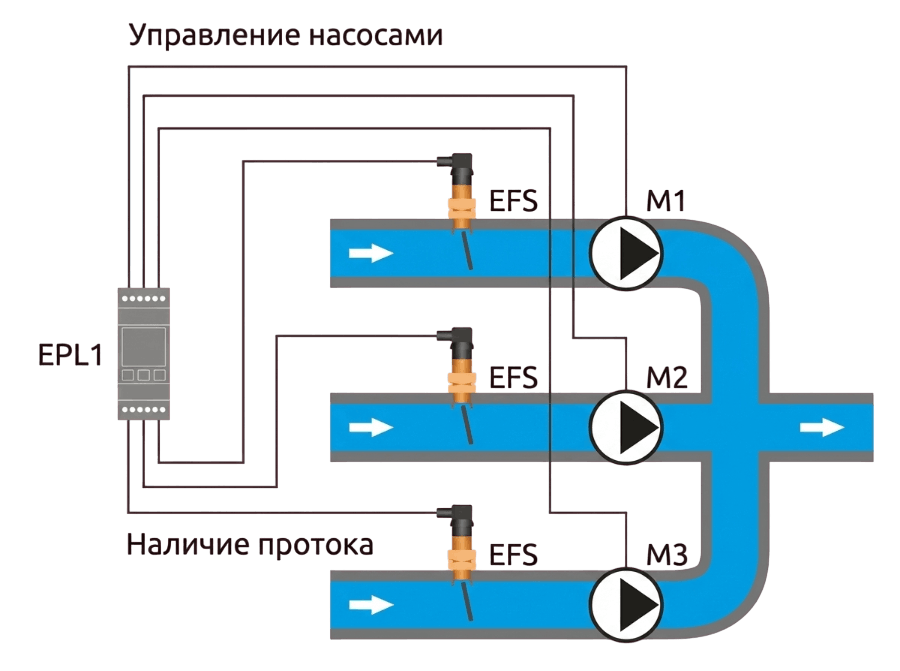

В данном примере три реле протока работают вместе с контроллером управления насосами EPL1 в системе водоснабжения. Контроллер поочередно включает насосы, осуществляя чередование работы для равномерного износа и увеличения продолжительности срока службы.

Контроль и защита насосов в системе водоснабжения

Если в трубопроводе есть вода и если насос запущен, то сработает реле протока. Если оно не сработало, то либо отсутствует вода, либо насос неисправен, при этом срабатывает аварийная сигнализация на контроллере EPL1 и включается следующий по порядку насос. Таким образом, с помощью реле протока можно контролировать работу каждого насоса, дополнительно защищая его от сухого хода. Надежная конструкция реле EFS с минимальным количеством механически изнашиваемых частей повышает устойчивость всей системы в целом, снижая вероятность отказов и простоев из-за ремонта. К тому же не все насосы создают давление, достаточное для обнаружения с помощью реле давления или реле дифференциального давления. Поэтому отличным решением является применение реле протока EFS.

Реле протока устанавливается во вторичном контуре чиллера, где постоянно циркулирует и охлаждается вода, используемая как хладоноситель для охлаждения оборудования и для производственных нужд.

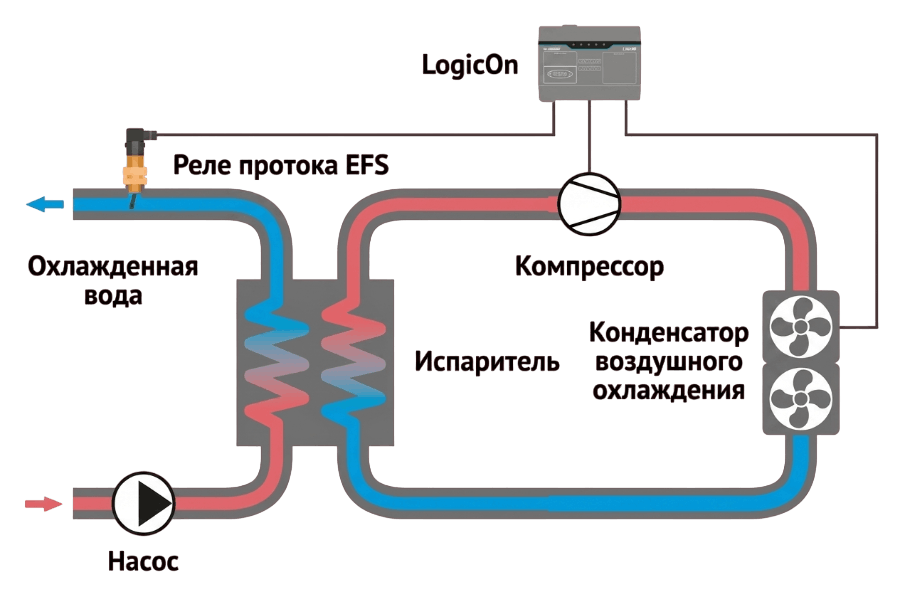

Защита испарителя чиллера от замерзания

Вода охлаждается в испарителе за счет движения хладагента в первичном контуре чиллера, где происходит парокомпрессионный цикл. При этом если циркуляция воды остановится, то она может замерзнуть. Расширение воды при замерзании может повлечь за собой повреждение испарителя, нарушение целостности первичного контура, утечку хладагента. Для обнаружения и предотвращения этого используется реле протока EFS, которое срабатывает при наличии движения жидкости в трубе и отключается, если движения нет. Сигнал от реле поступает на ПЛК LogicOn, который управляет работой чиллера и останавливает работу компрессора и охлаждающих вентиляторов, если нет протока во вторичном контуре. Простая и эффективная конструкция реле EFS обеспечивает длительный срок службы и надежную защиту оборудования. При этом уменьшается вероятность отказов и простоев оборудования из-за поломок и ремонтов. Его можно использовать при давлении вплоть до 25 бар и при температурах рабочей среды до +100 °С.
