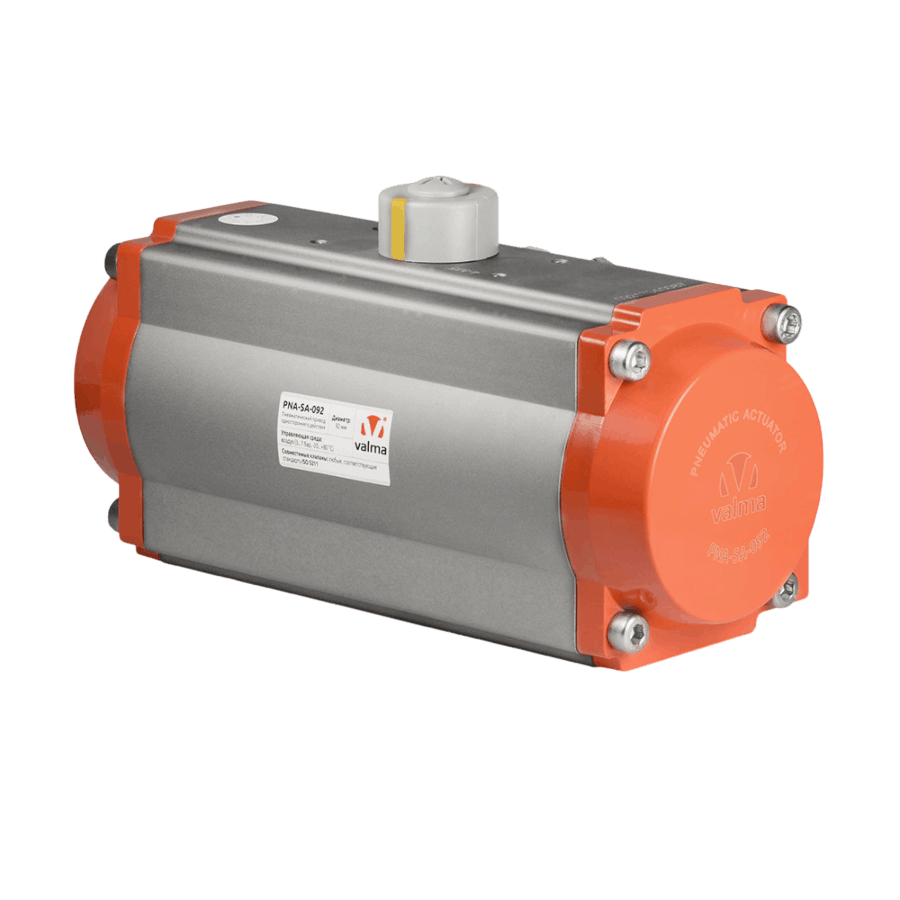

PNA-SA-092 Пневмопривод одностороннего действия, четвертьоборотный, диаметр 92 мм

Описание пневматического привода одностороннего действия для запорной арматуры VALMA серии PNA

Пневматический поворотный привод VALMA серии PNA-SA - привод одностороннего действия (с пружинным возвратом).

Назначение

Управляет шаровыми клапанами (кранами) BAV, дисковыми затворами и трубопроводной арматурой любых производителей - при условии, что присоединительный фланец для установки привода выполнен по стандартам ISO 5211 и DIN 3337.

Принцип работы

Приводы серии PNA-SA - одностороннего действия. Перевод из нейтрального состояния в активированное происходит за счёт энергии сжатого воздуха, а возврат в нейтральное - за счёт усилия пружин, встроенных в привод.

Именно поэтому такие приводы обеспечивают безопасное нейтральное состояние: присоединённая арматура возвращается в него при отсутствии электроэнергии или сжатого воздуха.

НЗ и НО клапаны

Пневмоприводы PNA-SA в сборке с шаровыми кранами BAV могут обеспечить как закрытое (НЗ клапан), так и открытое (НО клапан) безопасное состояние. При этом для НЗ и НО клапанов подходят одни и те же артикулы привода и крана - исходное состояние определяется в момент сборки:

• если при установке привода шаровой кран был закрыт - получится НЗ клапан;
• если при установке привода шаровой кран был открыт - получится НО клапан.

Когда выбрать двусторонний привод

Если нужен больший крутящий момент при меньших габаритах и весе, используют пневмоприводы двойного действия PNA-DA. Но важно помнить: аварийный возврат арматуры в начальное состояние при отсутствии давления воздуха обеспечивают только приводы одностороннего действия (с пружинным возвратом) - те, что представлены на этой странице.

Подробнее об особенностях и сравнении одно- и двусторонних приводов - в статье «Четвертьоборотные пневмоприводы одно- и двухстороннего действия: выбор, особенности конструкции, сравнение».

Особенности пневмоприводов одностороннего действия для запорной арматуры VALMA серии PNA-SA

Особенности пневмопривода одностороннего действия серии PNA

• Главным преимуществом пневмоприводов одностороннего действия является то, что они способны обеспечить возврат арматуры в исходное состояние без использования сжатого воздуха, например, при обрыве линии пневмопитания, пониженном давление воздуха в магистрали и т.д.
• Уплотнения корпуса пневматического привода выполнены из PTFE и HNBR (гидрированная нитрил-бутадиеновая резина), что позволяет пневмоприводу работать при температуре окружающей среды от минус 40 до +65 °C.
• Самые важные компоненты клапана проходят антикоррозионную обработку: вал-шестерня изготовлен из никелированного стального сплава, а корпус пневмопривода и его поршни - из твердо анодированного сплава алюминия. Торцевые заглушки корпуса пневмопривода из литого алюминия имеют специальное порошковое напыление.
• Пилотный (распределительный) клапан может быть установлен прямо на пневмопривод благодаря совместимостью со стандартом NAMUR, что уменьшает число соединительных деталей при подключении управляющего воздуха. Имеется удобный светодиодный индикатор положения клапана (открыт/закрыт).
• Присутствует возможность установки на пневмопривод электропневматического позиционера серии EPP. С его помощью пневмопривод обретает возможность регулировать поворот шара или диска клапана для управления расходом или давлением рабочей среды.

Таблица совместимости пневмоприводов PNA одностороннего действия (PNA-SA) с шаровыми клапанами серии BAV (соответствие по номинальным крутящим моментам) *

* - значения крутящего момента пневмопривода зависят от давления управляющей среды. В таблице приведены только минимально возможные значения крутящего момента пневмоприводов, которые соответствуют номинальному крутящему моменту на штоке клапанов. Полную таблицу соответствия крутящего момента пневмопривода давлению управляющей среды см. в разделе «Расход и крутящий момент».

Рекомендации по подбору пневмопривода PNA для шарового крана

Модели двусторонних пневмоприводов, главным образом, различаются диаметром своей внутренней воздушной камеры, что влияет на крутящий момент, который пневмопривод передает на шток клапана. Соответственно, чем больше DN клапана (чем больший крутящий момент требуется для осуществления поворота запорного механизма), тем больший диаметр должен быть у воздушной камеры поворотного пневмопривода.

Пневмопривод, устанавливаемый на клапан, должен удовлетворять следующим условиям:

• минимально возможное значение крутящего момента пневмопривода должно быть не меньше крутящего момента на штоке клапана. Для более надежной работы рекомендуется учитывать запас по крутящему моменту, который должен иметь пневмопривод относительно клапана;
• должно обеспечиваться соответствие размеров граней ступицы вала-шестерни пневмопривода с размерами граней штока клапана (см. таблицу выше), при несоответствии - должен использоваться переходник bav-av-adapter;
• должно обеспечиваться совпадение положения прорезей для крепежных элементов на присоединительном фланце шарового крана с резьбовыми отверстиями для крепежных элементов на пневматическом поворотном приводе.

Все поворотные пневмоприводы серии PNA беспроблемно устанавливаются на совпадающие по крутящим моментам шаровые краны серии BAV. Для определения стандартного сочетания шарового клапана и пневмопривода необходимо воспользоваться соответствующей таблицей (см. выше).
Однако, если технологические или иные условия предъявляют требования к параметрам работы клапана, отличные от стандартных (высокое давление рабочей среды, клапан другого производителя с иным крутящим моментом, чем у стандартного клапана BAV и т.п.) может понадобиться использование нестандартного сочетания диаметров пневмопривода и клапана и, как следствие, переходника bav-av-adapter для совмещения ступицы пневмопривода со штоком клапана, а также проверка совпадения положений прорезей клапана и отверстий пневмопривода для крепежных деталей при помощи таблиц габаритных размеров (в стандартных сочетаниях это совпадение всегда обеспечивается).

Принцип работы одностороннего пневмопривода серии PNA-SA

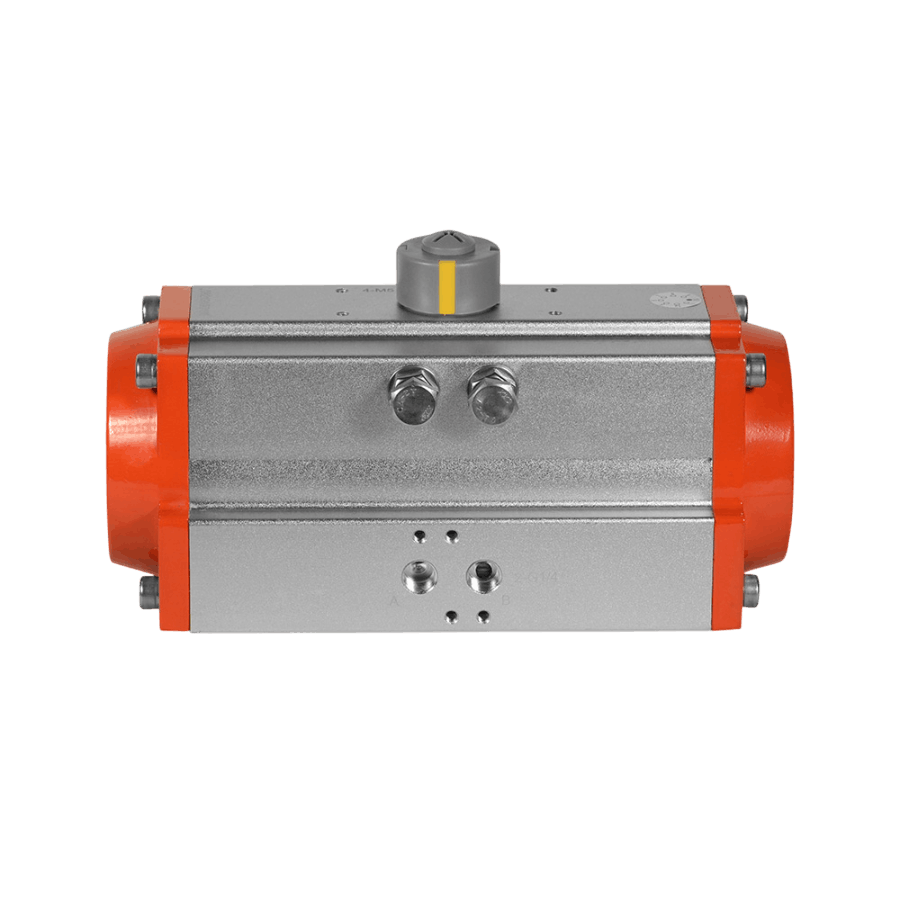

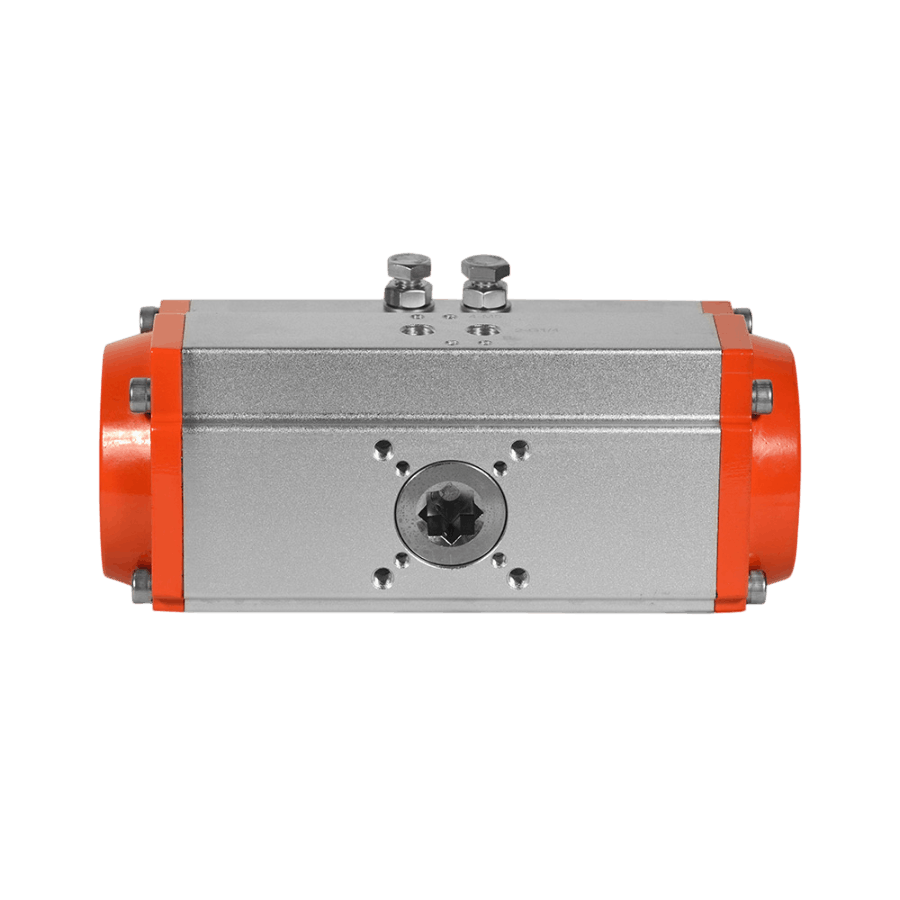

Корпус пневмопривода одностороннего действия представляет собой полый алюминиевый цилиндр, на обоих концах которого установлены торцевые заглушки. Внутри пневмопривода расположена воздушная камера, два поршня с возвратными пружинами с обеих сторон и вал-шестерня. Пневмопривод имеет два порта для подачи и сброса управляющего воздуха (имеется возможность установки непосредственно на пневмопривод пилотного (управляющего) клапана с присоединением по стандарту NAMUR).

При подаче сжатого воздуха в порт A два поршня пневмопривода, преодолевая сопротивление возвратных пружин, расходятся параллельно в противоположном друг от друга направлении, вращая вал-шестерню против часовой стрелки при помощи зубчатой передачи. Вал-шестерня, в свою очередь, передает крутящий момент и поворачивает шток шара клапана, на который установлен пневмопривод. Лишний воздух сбрасывается через порт B (см. рисунок 1).

Рисунок 1. Подача сжатого воздуха в порт A

После прекращения подачи воздуха в порт A под действием силы возвратных пружин два поршня пневмопривода переместятся во встречном направлением, вращая вал-шестерню по часовой стрелке. Таким образом, вал-шестерня повернет шток шара клапана, на который установлен пневмопривод, обратно. Лишний воздух сбрасывается через порт A (см. рисунок 2).

Рисунок 2. Подача сжатого воздуха в порт B

Технические характеристики пневмопривода одностороннего действия серии PNA

Скорость срабатывания пневмопривода одностороннего действия серии PNA*

* - скорость срабатывания пневмопривода указана без учета сопротивления, оказываемого на него поворотным механизмом клапана и рабочей средой.

Соответствие крутящего момента на вале-шестерне (Н·м) давлению управляющей среды одностороннего пневмопривода серии PNA

* В данной таблице указано значение крутящего момента для открытия (поворот вала-шестерни против часовой стрелки) и закрытия (поворот вала-шестерни по часовой стрелке) пневмопривода при начале движения (0°) и окончании движения (90°) вала-шестерни.

При использовании данных таблицы для определения возможности установки того или иного пневмопривода на клапан с известным значением крутящего момента, необходимого для работы клапана - следует учитывать, что крутящий момент клапана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и подбирать пневмопривод со значением крутящего момента, превышающим такое значение клапана:

• на 25% больше номинального - в общем случае;
• на 40% - если рабочей средой является грязная или вязкая жидкость;
• на 80% - если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой клапан).

Таблица расхода управляющей среды (воздуха) пневмопривода одностороннего действия серии PNA

Для расчета расхода воздуха при значении давления управляющей среды, отличным от того, которое использовано для расчетов в таблице, необходимо применить следующую формулу: Q (нл/мин) = V_о · (P + 1) · 60 : T_о, где:

• Q - расход управляющей среды (нл/мин)
• V_о - объем воздуха, необходимого для открытия пневмопривода (л)
• P - давление управляющей среды (бар)
• T_о - время открытия пневмопривода (с)

Габаритные размеры пневмопривода одностороннего действия серии PNA-SA

Габаритные размеры поворотного пневмопривода серии PNA-SA, мм

Габаритные размеры для установки аксессуаров NAMUR VDI/VDE 3845

Пневмоприводы для шаровых клапанов VALMA серии BAV имеют элемент интерфейса для установки позиционеров, сигнальных коробок и других аксессуаров по стандарту NAMUR VDI/VDE 3845.

Однако данный стандарт оговаривает лишь длину, ширину, высоту элемента интерфейса, размер и глубину присоединительной резьбы. Другие габаритные размеры элемента могут отличаться в зависимости от производителя.

Если вы собираетесь использовать неоригинальный аксессуар VALMA, рекомендуется убедиться в совместимости всех размеров элемента интерфейса и аксессуара с помощью чертежей ниже.

Диаметр повортного пневмопривода 40 мм

Диаметр повортного пневмопривода 52 мм

Диаметр повортного пневмопривода 63 мм

Диаметр повортного пневмопривода 83 мм

Диаметр повортного пневмопривода 92 мм

Диаметр повортного пневмопривода 105 мм

Состав пневмопривода одностороннего действия серии PNA-SA

Состав поворотного пневматического привода VALMA PNA-SA

Информация для заказа пневмопривода одностороннего действия серии PNA-SA

Видео про пневмоприводы серии PNA
